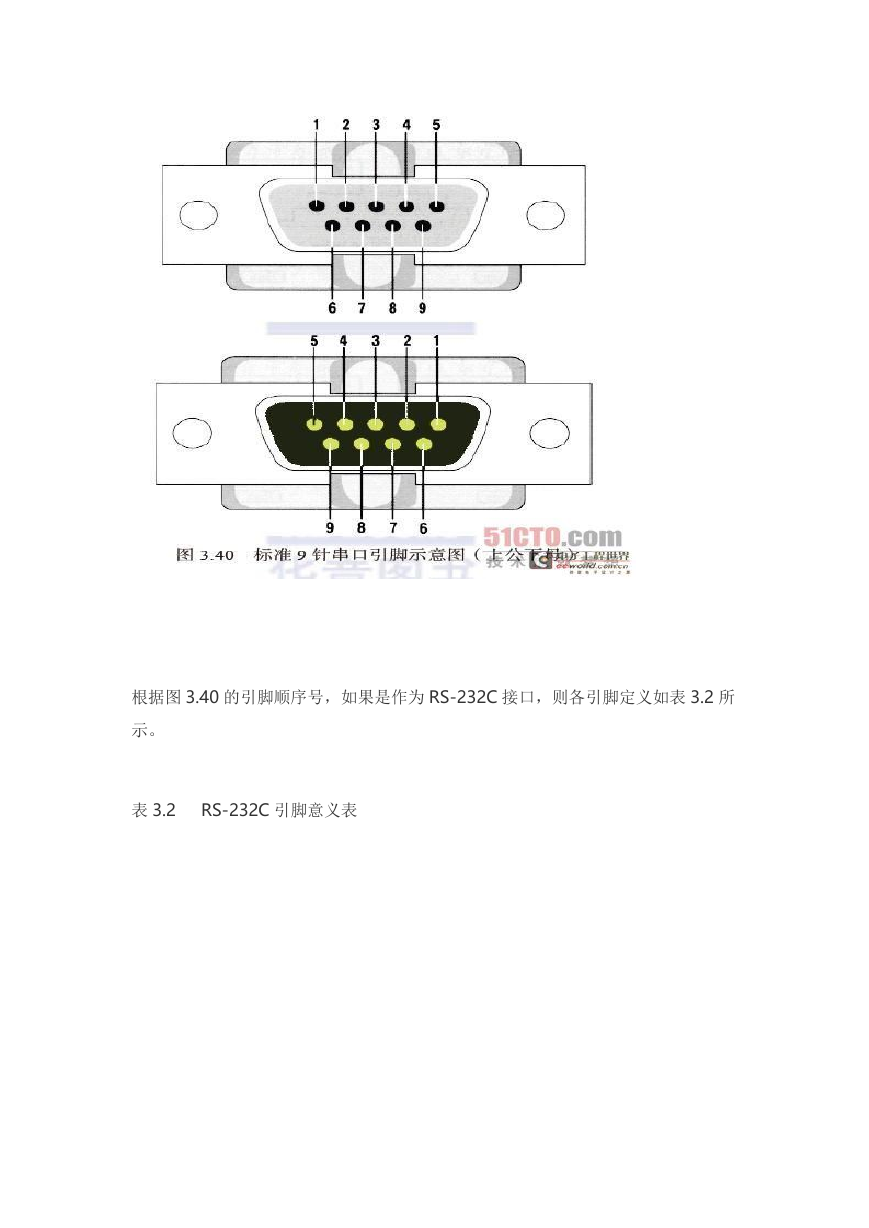

标准 9 针串口引脚定义 从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线 的基础。无论是 RS-232C、RS-422，还是 RS-485，串口接口的外形、尺寸都是相 同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线， 首先要知道串口各引脚的定义。 观察一个标准的串口，会发现串口无论是 9 针的标准串口物理外形（如图 3.4 所示）， 还是 25 针串口物理外形（如图 3.6 所示），如果横着看，都显示两排引脚。除了两 排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边 大、一边小的“等腰梯形”的形状（俗称“D 形”）。9 针引脚中，大的一边有 5 个引脚，小的一边有 4 个引脚。 拆开串口接口，会发现在串口接口的内侧，同样有 9 个引脚，其形状与外侧布局相 同，各引脚位置，也都存在一一对应的关系，如图 3.43 所示。该引脚是用于焊接连 线使用。当将该串口装到机箱上后，由机箱外部看到的线序和从机箱内部看到的线 序不一样，考虑到本章将全面介绍串口的连接线的制作，二者的线序关系很重要， 因而在做线章节中，专题讨论这一问题，详见第 3.3.1.4 节。 本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义 如图 3.40 所示。 

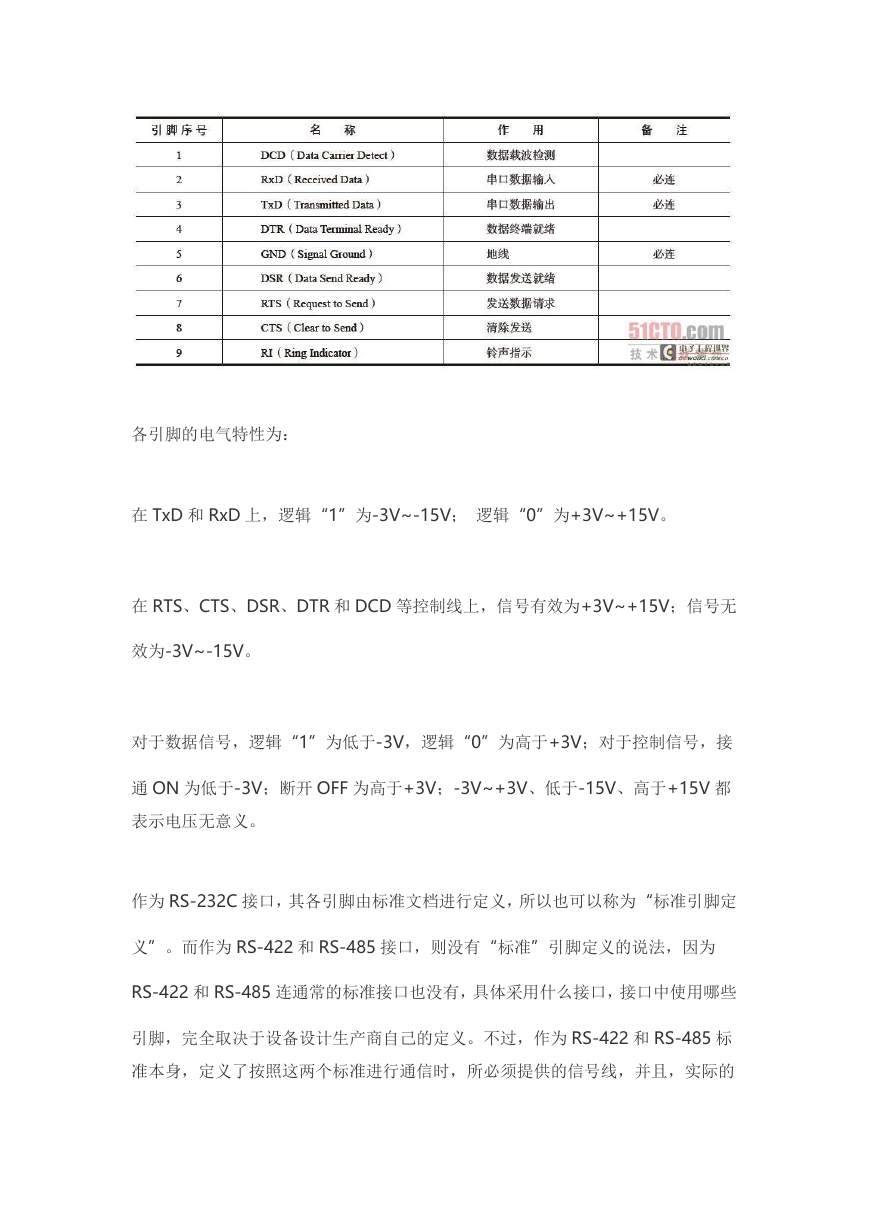

根据图 3.40 的引脚顺序号，如果是作为 RS-232C 接口，则各引脚定义如表 3.2 所 示。 表 3.2 RS-232C 引脚意义表 

各引脚的电气特性为： 在 TxD 和 RxD 上，逻辑“1”为-3V~-15V； 逻辑“0”为+3V~+15V。 在 RTS、CTS、DSR、DTR 和 DCD 等控制线上，信号有效为+3V~+15V；信号无 效为-3V~-15V。 对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接 通 ON 为低于-3V；断开 OFF 为高于+3V；-3V~+3V、低于-15V、高于+15V 都 表示电压无意义。 作为 RS-232C 接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定 义”。而作为 RS-422 和 RS-485 接口，则没有“标准”引脚定义的说法，因为 RS-422 和 RS-485 连通常的标准接口也没有，具体采用什么接口，接口中使用哪些 引脚，完全取决于设备设计生产商自己的定义。不过，作为 RS-422 和 RS-485 标 准本身，定义了按照这两个标准进行通信时，所必须提供的信号线，并且，实际的 

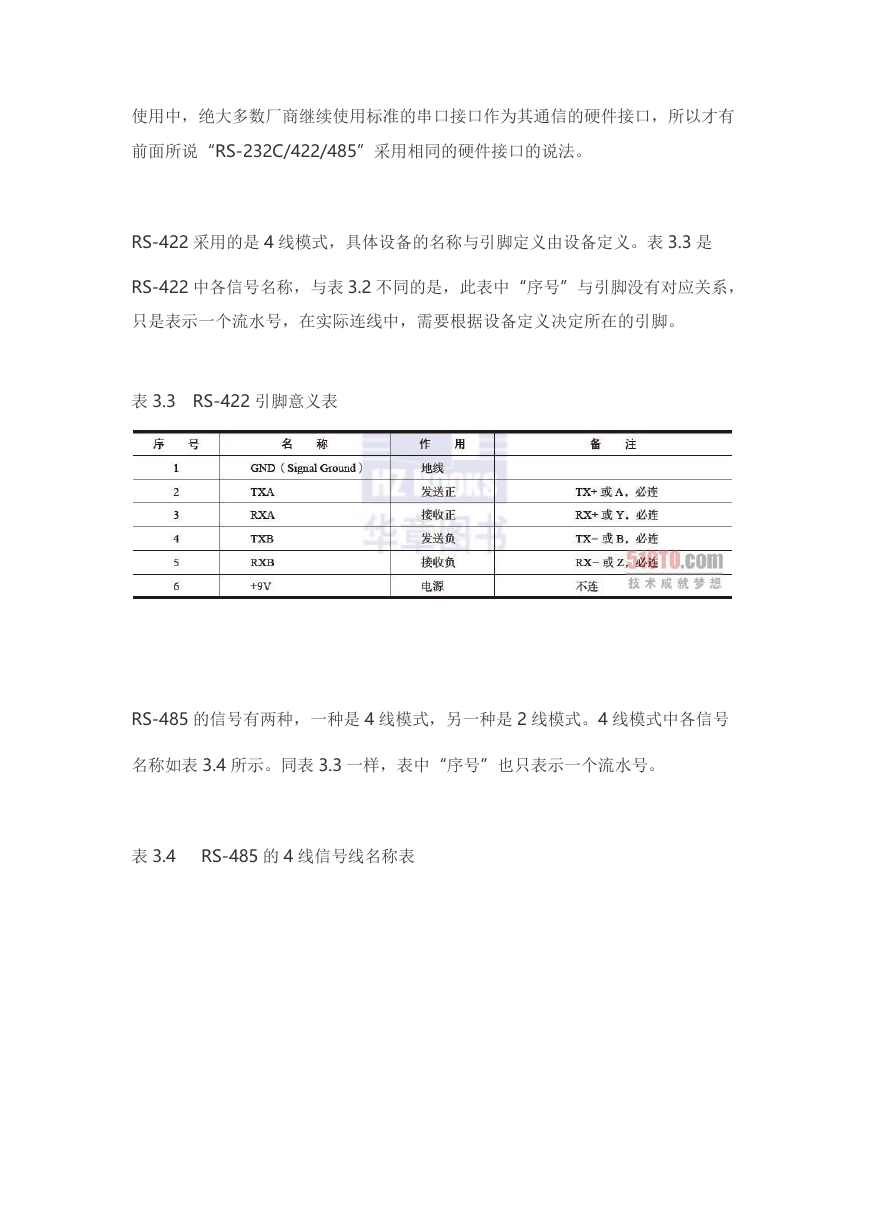

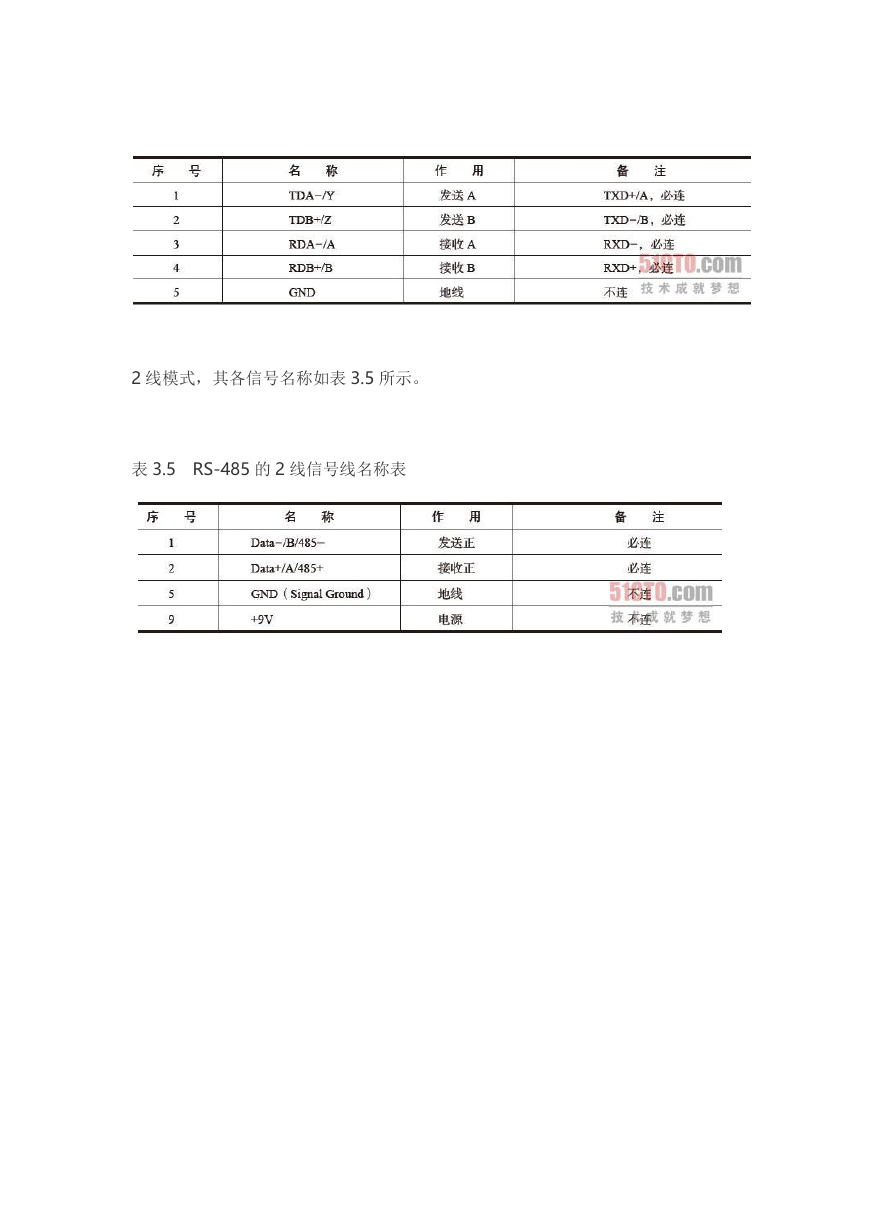

使用中，绝大多数厂商继续使用标准的串口接口作为其通信的硬件接口，所以才有 前面所说“RS-232C/422/485”采用相同的硬件接口的说法。 RS-422 采用的是 4 线模式，具体设备的名称与引脚定义由设备定义。表 3.3 是 RS-422 中各信号名称，与表 3.2 不同的是，此表中“序号”与引脚没有对应关系， 只是表示一个流水号，在实际连线中，需要根据设备定义决定所在的引脚。 表 3.3 RS-422 引脚意义表 RS-485 的信号有两种，一种是 4 线模式，另一种是 2 线模式。4 线模式中各信号 名称如表 3.4 所示。同表 3.3 一样，表中“序号”也只表示一个流水号。 表 3.4 RS-485 的 4 线信号线名称表 

2 线模式，其各信号名称如表 3.5 所示。 表 3.5 RS-485 的 2 线信号线名称表
