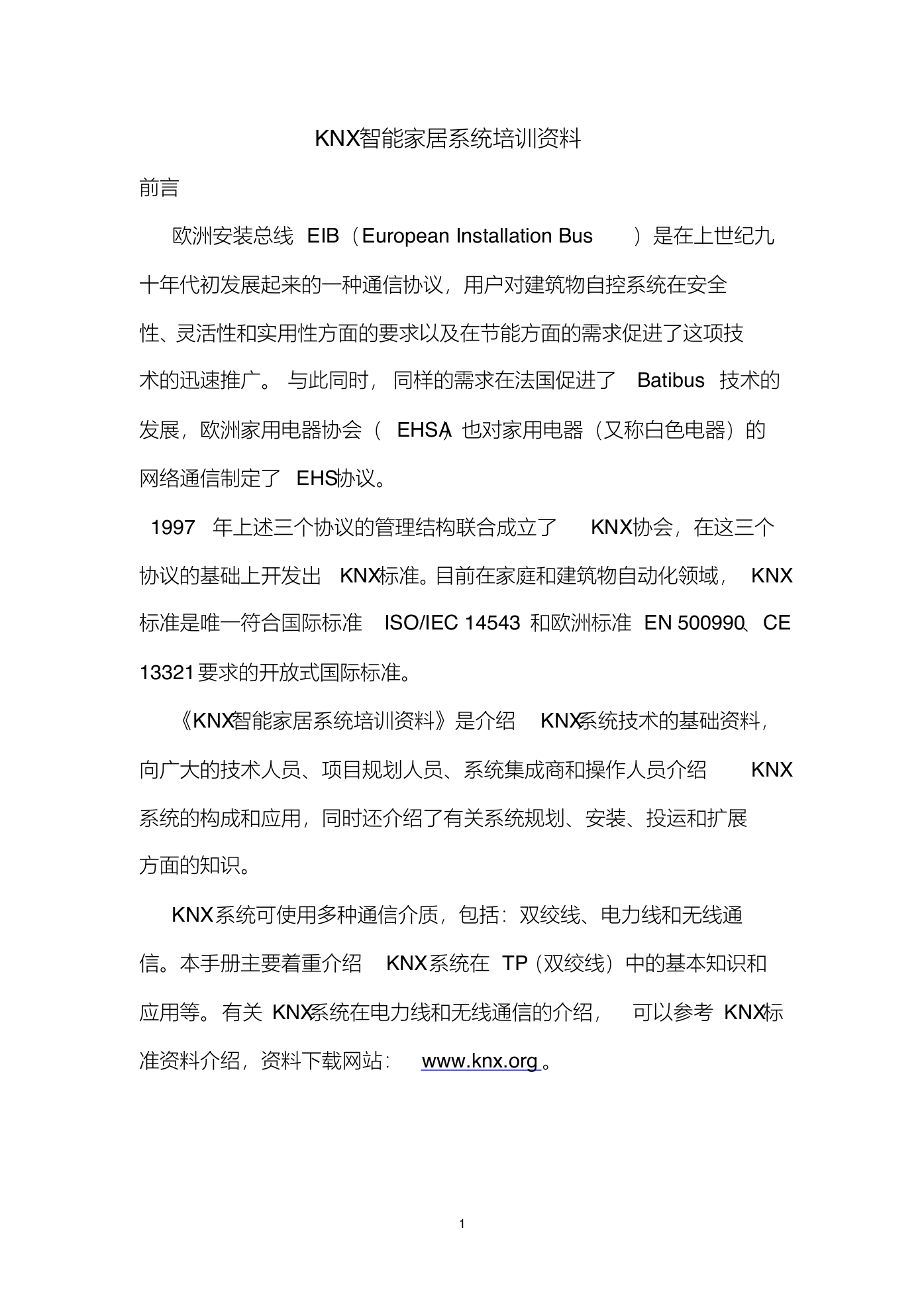

KNX智能家居系统培训资料前言欧洲安装总线 EIB（European Installation Bus ）是在上世纪九十年代初发展起来的一种通信协议，用户对建筑物自控系统在安全性、灵活性和实用性方面的要求以及在节能方面的需求促进了这项技术的迅速推广。与此同时，同样的需求在法国促进了 Batibus 技术的发展，欧洲家用电器协会（ EHSA）也对家用电器（又称白色电器）的网络通信制定了 EHS协议。 1997 年上述三个协议的管理结构联合成立了 KNX协会，在这三个协议的基础上开发出 KNX标准。目前在家庭和建筑物自动化领域， KNX 标准是唯一符合国际标准 ISO/IEC 14543 和欧洲标准 EN 500990、CE 13321 要求的开放式国际标准。《KNX智能家居系统培训资料》是介绍 KNX系统技术的基础资料，向广大的技术人员、项目规划人员、系统集成商和操作人员介绍 KNX 系统的构成和应用，同时还介绍了有关系统规划、安装、投运和扩展方面的知识。 KNX系统可使用多种通信介质，包括：双绞线、电力线和无线通信。本手册主要着重介绍 KNX 系统在 TP（双绞线）中的基本知识和应用等。有关 KNX系统在电力线和无线通信的介绍，可以参考 KNX标准资料介绍，资料下载网站： www.knx.org 。 1

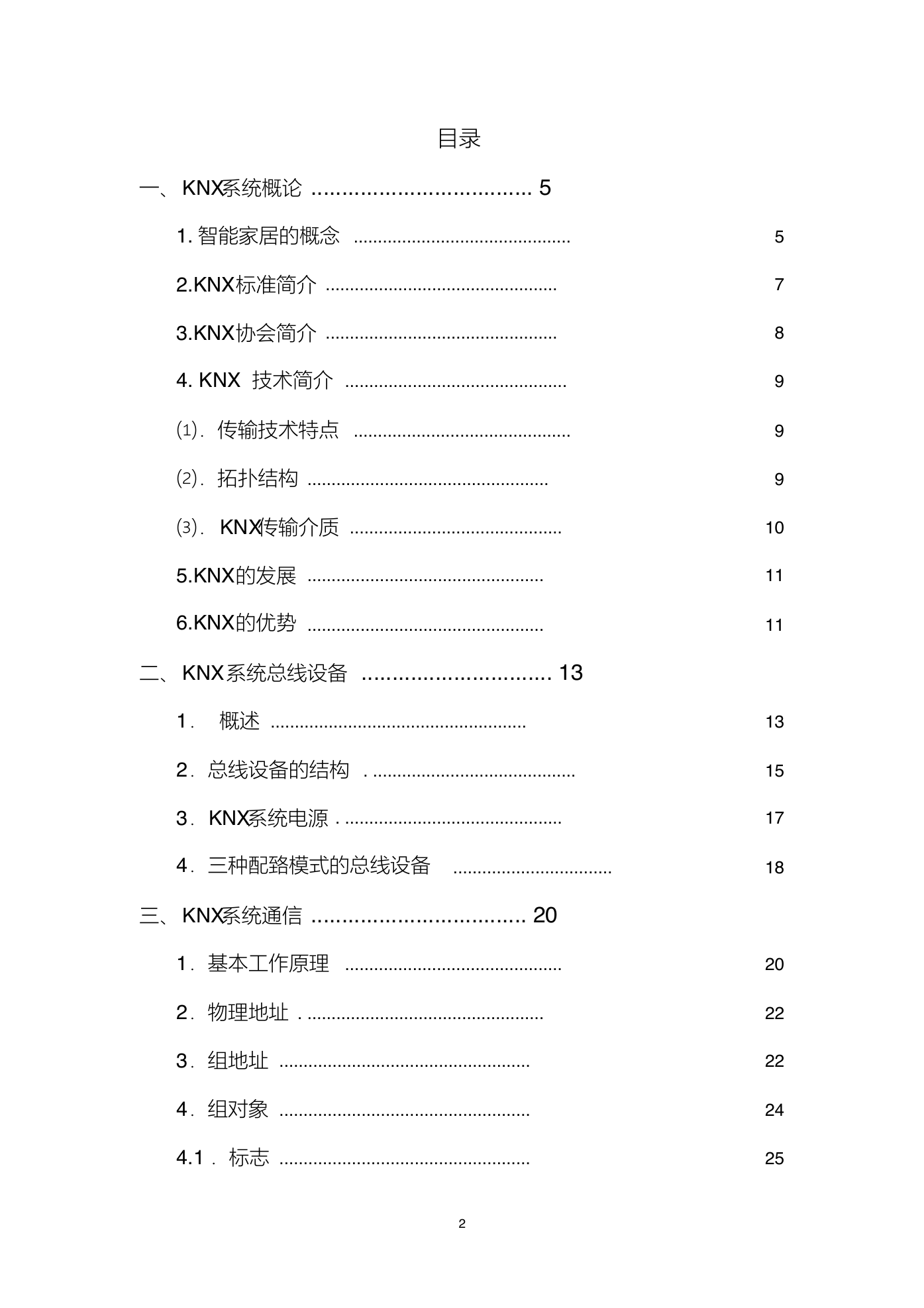

一、 KNX系统概论 .................................... 5 目录 1. 智能家居的概念 ............................................. 2.KNX标准简介 ................................................ 3.KNX协会简介 ................................................ 4. KNX 技术简介 .............................................. ⑴．传输技术特点 ............................................. ⑵．拓扑结构 .................................................. ⑶． KNX传输介质 ............................................ 5.KNX的发展 ................................................. 6.KNX的优势 ................................................. 二、 KNX 系统总线设备 ............................... 13 1．概述 ..................................................... 2．总线设备的结构 . .......................................... 3．KNX系统电源 . ............................................. 4．三种配臵模式的总线设备 ................................. 三、 KNX系统通信 ................................... 20 1．基本工作原理 ............................................. 2．物理地址 . ................................................. 3．组地址 .................................................... 4．组对象 .................................................... 4.1 ．标志 .................................................... 2 5 7 8 9 9 9 10 11 11 13 15 17 18 20 22 22 24 25

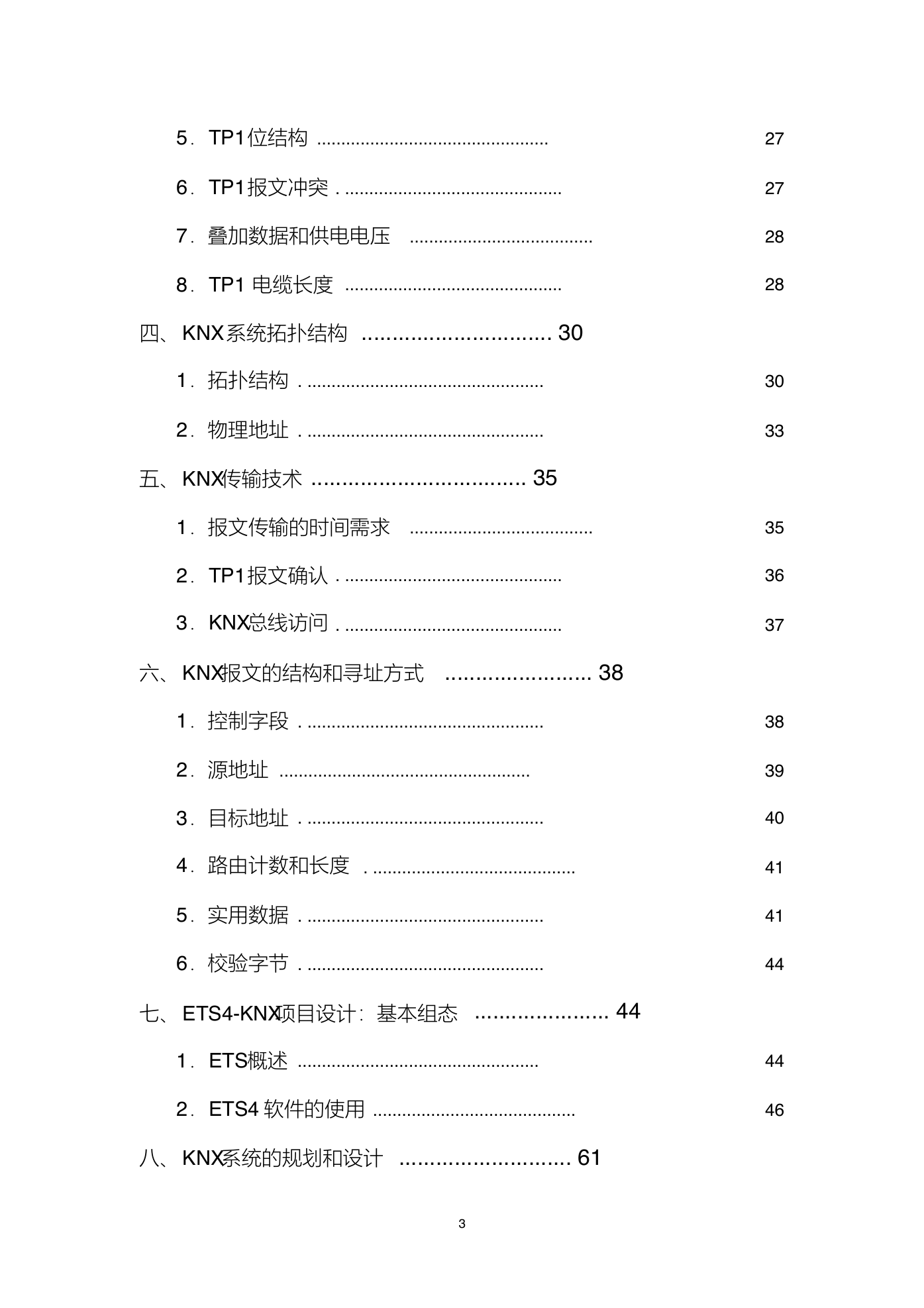

5．TP1位结构 ................................................ 6．TP1报文冲突 . ............................................. 7．叠加数据和供电电压 ...................................... 8．TP1 电缆长度 ............................................. 四、 KNX 系统拓扑结构 ............................... 30 1．拓扑结构 . ................................................. 2．物理地址 . ................................................. 五、 KNX传输技术 ................................... 35 1．报文传输的时间需求 ...................................... 2．TP1报文确认 . ............................................. 3．KNX总线访问 . ............................................. 六、 KNX报文的结构和寻址方式 ........................ 38 1．控制字段 . ................................................. 2．源地址 .................................................... 3．目标地址 . ................................................. 4．路由计数和长度 . .......................................... 5．实用数据 . ................................................. 6．校验字节 . ................................................. 七、 ETS4-KNX项目设计：基本组态 ...................... 44 1．ETS概述 .................................................. 2．ETS4 软件的使用 .......................................... 八、 KNX系统的规划和设计 ............................ 61 3 27 27 28 28 30 33 35 36 37 38 39 40 41 41 44 44 46

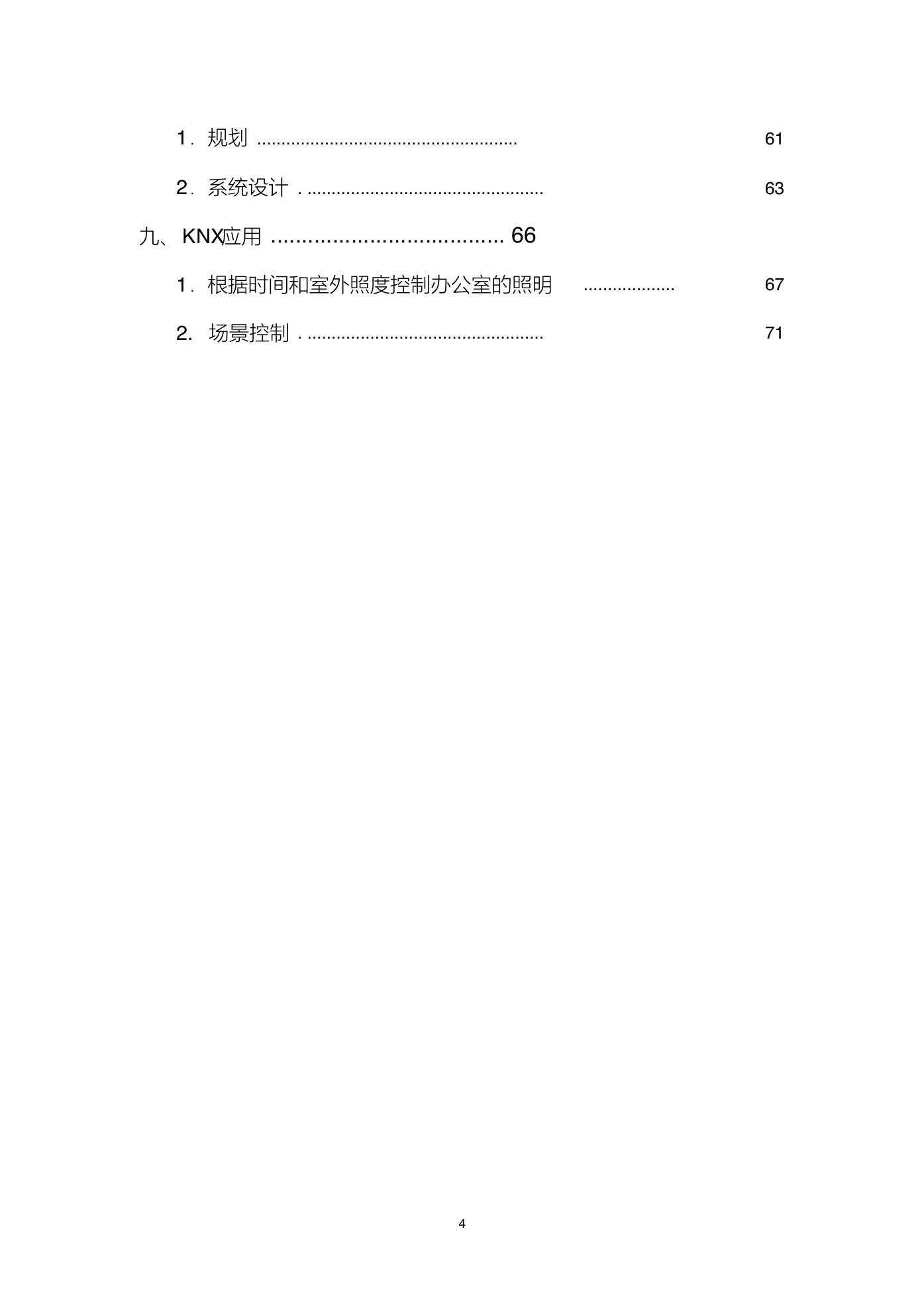

1．规划 ...................................................... 2．系统设计 . ................................................. 九、 KNX应用 ...................................... 66 1．根据时间和室外照度控制办公室的照明 ................... 2. 场景控制 . ................................................. 61 63 67 71 4

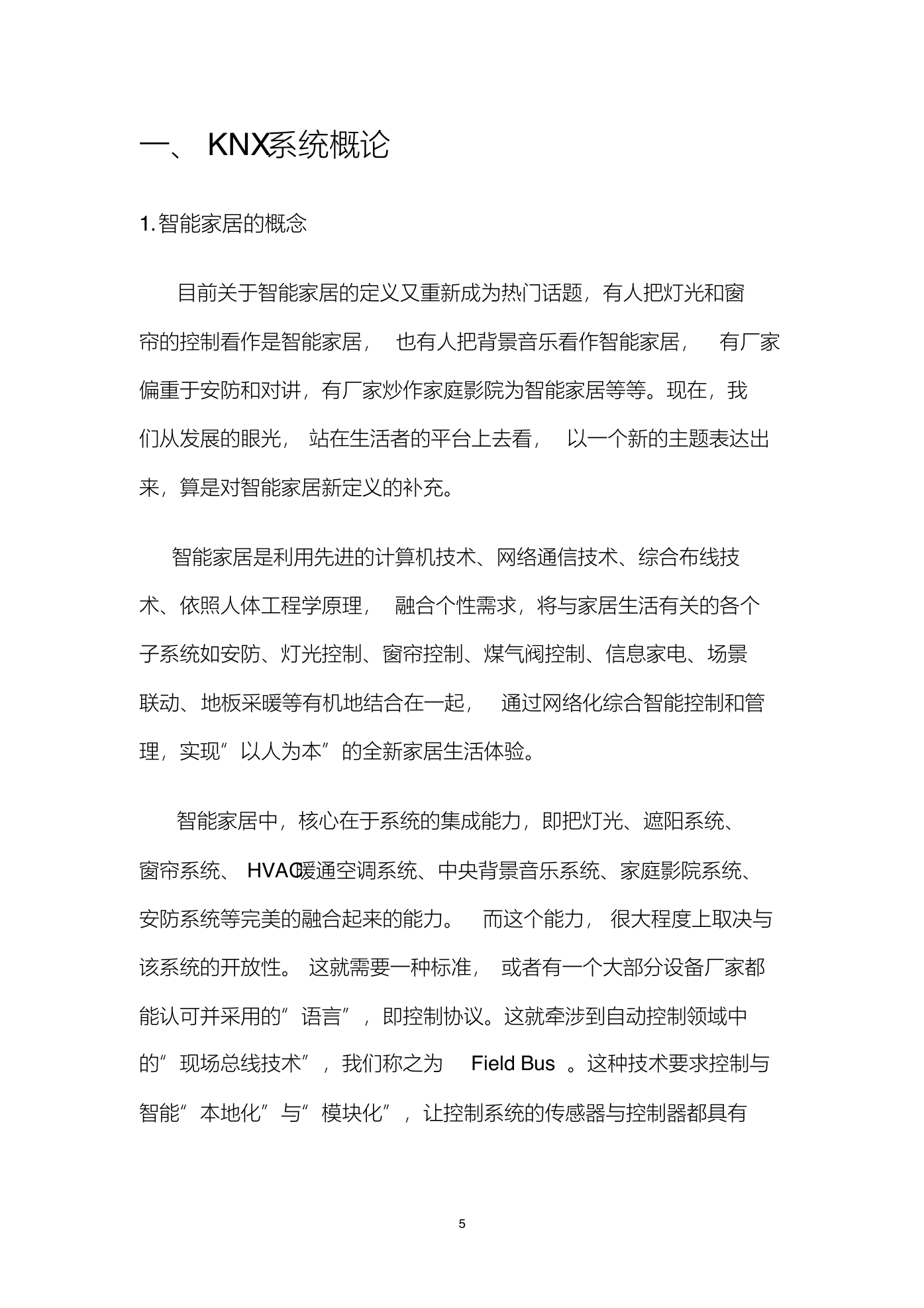

一、 KNX系统概论 1.智能家居的概念目前关于智能家居的定义又重新成为热门话题，有人把灯光和窗帘的控制看作是智能家居，也有人把背景音乐看作智能家居，有厂家偏重于安防和对讲，有厂家炒作家庭影院为智能家居等等。现在，我们从发展的眼光，站在生活者的平台上去看，以一个新的主题表达出来，算是对智能家居新定义的补充。智能家居是利用先进的计算机技术、网络通信技术、综合布线技术、依照人体工程学原理，融合个性需求，将与家居生活有关的各个子系统如安防、灯光控制、窗帘控制、煤气阀控制、信息家电、场景联动、地板采暖等有机地结合在一起，通过网络化综合智能控制和管理，实现“以人为本”的全新家居生活体验。智能家居中，核心在于系统的集成能力，即把灯光、遮阳系统、窗帘系统、 HVAC暖通空调系统、中央背景音乐系统、家庭影院系统、安防系统等完美的融合起来的能力。而这个能力，很大程度上取决与该系统的开放性。这就需要一种标准，或者有一个大部分设备厂家都能认可并采用的“语言”，即控制协议。这就牵涉到自动控制领域中的“现场总线技术”，我们称之为 Field Bus 。这种技术要求控制与智能“本地化”与“模块化”，让控制系统的传感器与控制器都具有 5

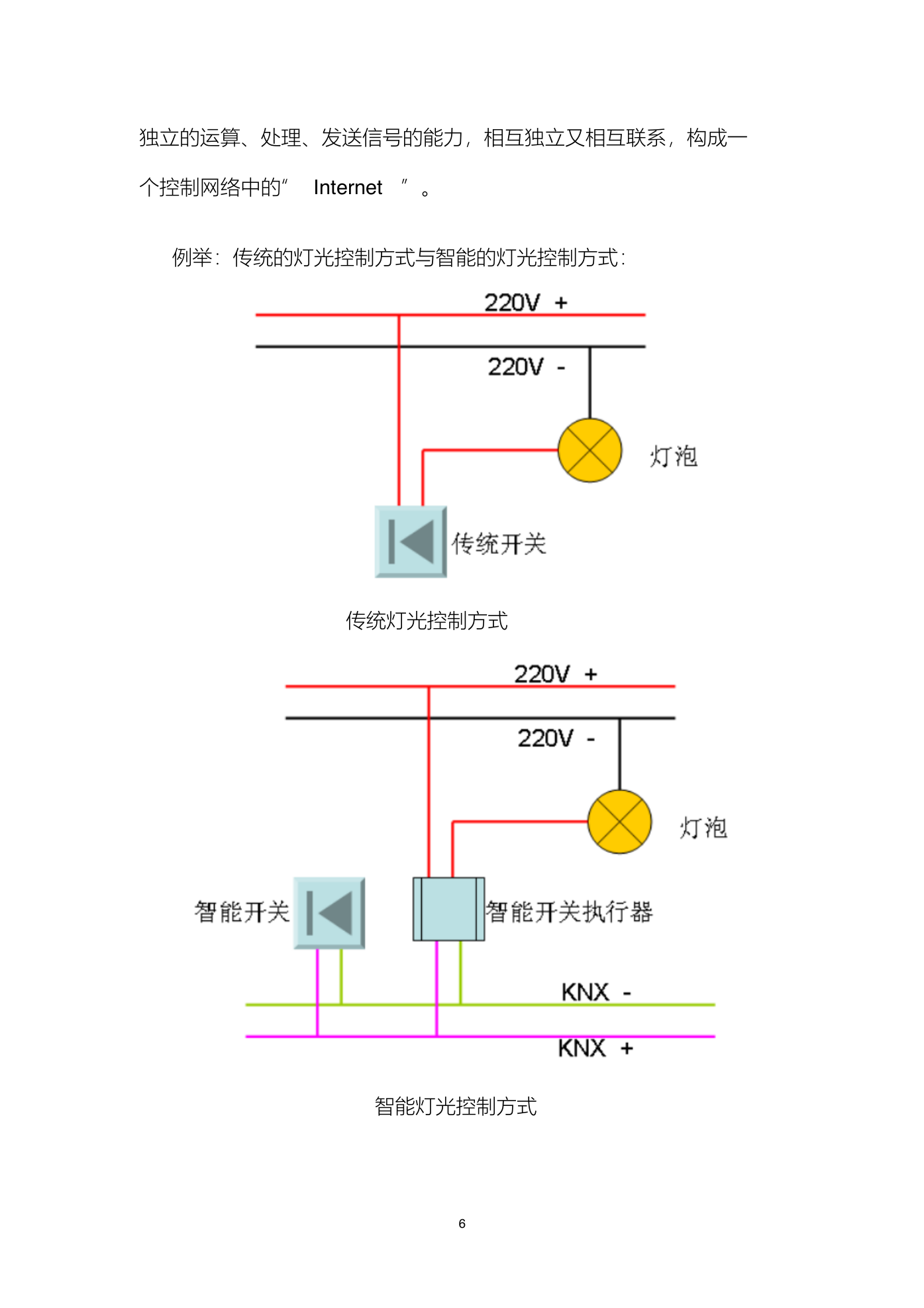

独立的运算、处理、发送信号的能力，相互独立又相互联系，构成一个控制网络中的“ Internet ”。例举：传统的灯光控制方式与智能的灯光控制方式：传统灯光控制方式智能灯光控制方式 6

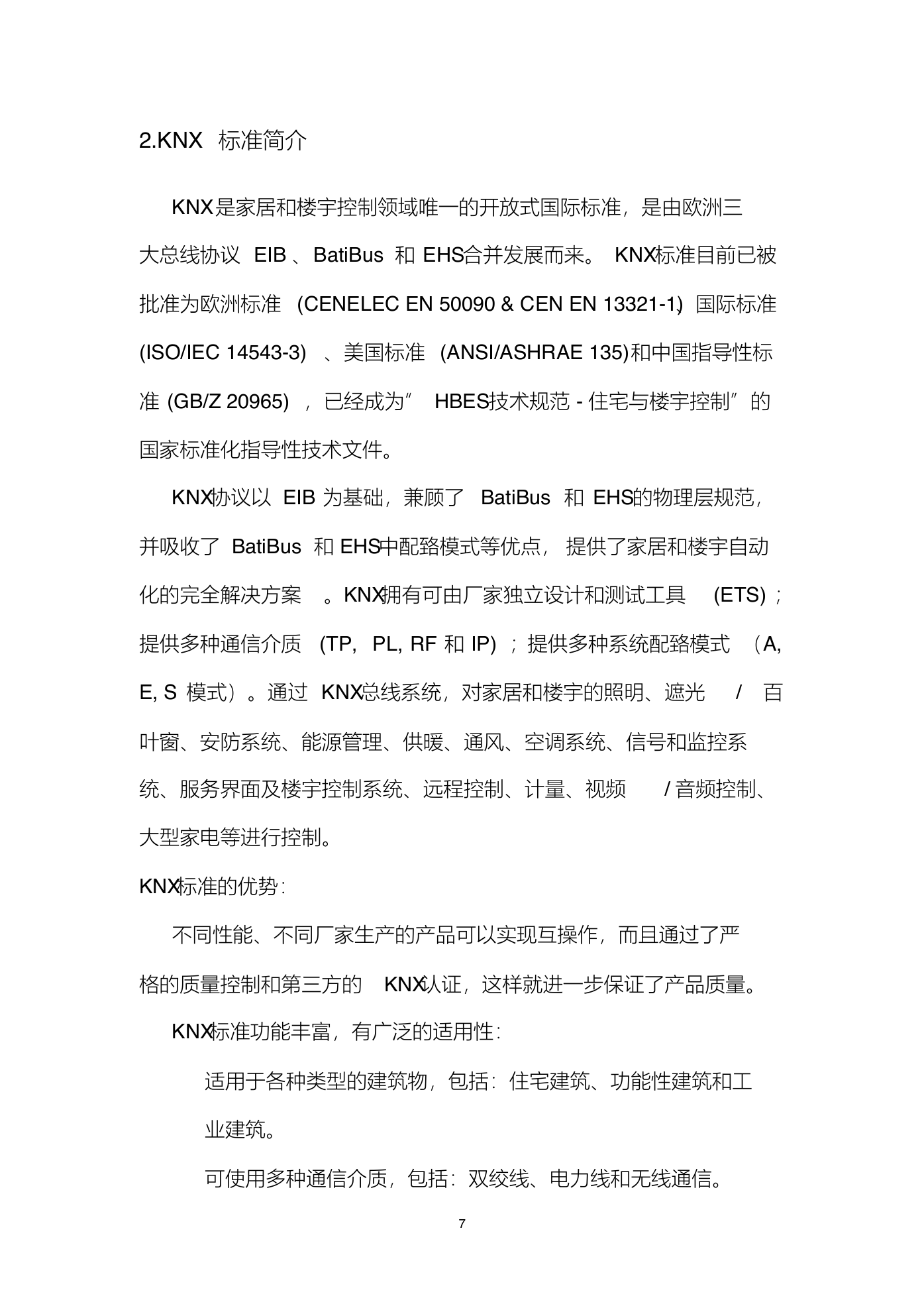

2.KNX 标准简介 KNX 是家居和楼宇控制领域唯一的开放式国际标准，是由欧洲三大总线协议 EIB 、BatiBus 和 EHS合并发展而来。 KNX标准目前已被批准为欧洲标准 (CENELEC EN 50090 & CEN EN 13321-1)、国际标准 (ISO/IEC 14543-3) 、美国标准 (ANSI/ASHRAE 135)和中国指导性标准 (GB/Z 20965) ，已经成为“ HBES技术规范 - 住宅与楼宇控制”的国家标准化指导性技术文件。 KNX协议以 EIB 为基础，兼顾了 BatiBus 和 EHS的物理层规范，并吸收了 BatiBus 和 EHS中配臵模式等优点，提供了家居和楼宇自动化的完全解决方案。KNX拥有可由厂家独立设计和测试工具 (ETS) ；提供多种通信介质 (TP, PL, RF 和 IP) ；提供多种系统配臵模式（A, E, S 模式）。通过 KNX总线系统，对家居和楼宇的照明、遮光 / 百叶窗、安防系统、能源管理、供暖、通风、空调系统、信号和监控系统、服务界面及楼宇控制系统、远程控制、计量、视频 / 音频控制、大型家电等进行控制。 KNX标准的优势：不同性能、不同厂家生产的产品可以实现互操作，而且通过了严格的质量控制和第三方的 KNX认证，这样就进一步保证了产品质量。 KNX标准功能丰富，有广泛的适用性：适用于各种类型的建筑物，包括：住宅建筑、功能性建筑和工业建筑。可使用多种通信介质，包括：双绞线、电力线和无线通信。 7

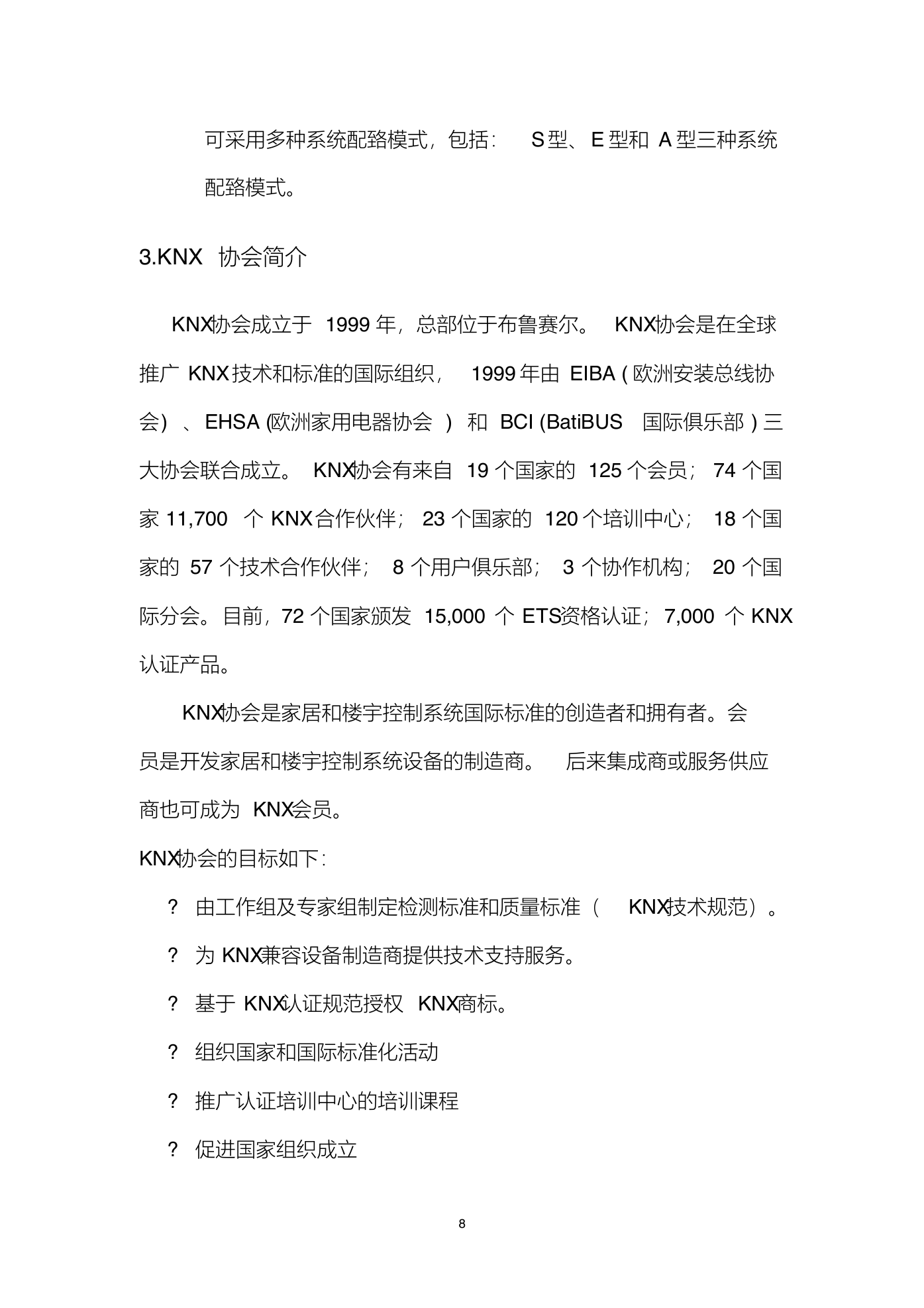

可采用多种系统配臵模式，包括： S 型、 E 型和 A 型三种系统配臵模式。 3.KNX 协会简介 KNX协会成立于 1999 年，总部位于布鲁赛尔。 KNX协会是在全球推广 KNX 技术和标准的国际组织， 1999 年由 EIBA ( 欧洲安装总线协会) 、EHSA (欧洲家用电器协会 ) 和 BCI (BatiBUS 国际俱乐部 ) 三大协会联合成立。 KNX协会有来自 19 个国家的 125 个会员； 74 个国家 11,700 个 KNX 合作伙伴； 23 个国家的 120 个培训中心； 18 个国家的 57 个技术合作伙伴； 8 个用户俱乐部； 3 个协作机构； 20 个国际分会。目前，72 个国家颁发 15,000 个 ETS资格认证； 7,000 个 KNX 认证产品。 KNX协会是家居和楼宇控制系统国际标准的创造者和拥有者。会员是开发家居和楼宇控制系统设备的制造商。后来集成商或服务供应商也可成为 KNX会员。 KNX协会的目标如下： ? 由工作组及专家组制定检测标准和质量标准（ KNX技术规范）。 ? 为 KNX兼容设备制造商提供技术支持服务。 ? 基于 KNX认证规范授权 KNX商标。 ? 组织国家和国际标准化活动 ? 推广认证培训中心的培训课程 ? 促进国家组织成立 8
