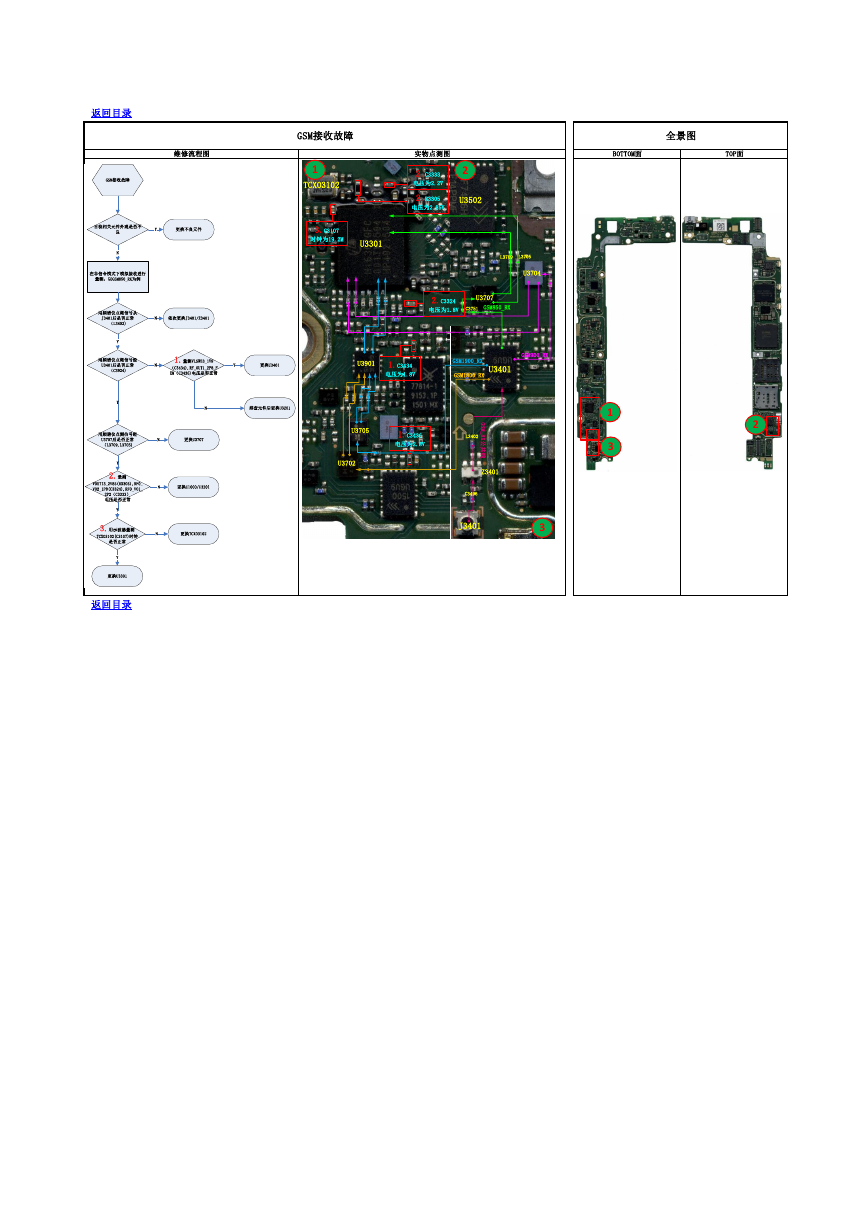

GSM接收故障 1 TCXO3102 3.C3107 时钟为19.2M U3301 实物点测图 2.C3333 电压为2.2V 2.R3305 电压为2.85V 2 U3502 2.C3324 电压为1.8V U3707 C3751 GSM850_RX L3709 L3705 U3704 U3901 1.C3434 电压为1.8V GSM1900_RX GSM1800_RX U3401 GSM900_RX U3705 1.C3436 电压为2.8V U3702 L3402 G S M _ R X 公 共 线 Z3401 C3496 J3401 3 全景图 BOTTOM面 TOP面 1 3 2 返回目录 维修流程图 返回目录 GSM接收故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟接收进行量测，以GSM850_RX为例用频谱仪点测信号从J3401后是否正常（L3402)用频谱仪点测信号经U3401后是否正常（C3924)NY依次更换J3401/Z3401NN用频谱仪点测信号经U3707后是否正常（L3709,L3705)更换U3707NYY1.量测VLSW53_1V8（C3434),RF_OUT1_2P8_FEM（C3436)电压是否正常更换U3401Y排查元件后更换U3201N2.量测VOUT13_2V85(R3305),RF0_VO2_1P8(C3324),RF0_VO1_2P2（C3333）电压是否正常更换U1000/U3201N3.用示波器量测TCXO3102(C3107)时钟是否正常Y更换TCXO3102N更换U3301Y
