一、需要的数据

二、数据预处理

（一）处理路网属性数据

（二）处理行政区划面属性数据

三、操作说明

（一）制作道路的栅格图

1、要素转栅格

2、道路栅格重分类

（二）道路栅格裁剪

1、制作行政区划的栅格图

2、道路栅格裁剪

（三）计算成本距离

1、计算成本距离

2、栅格计算

（四）配色显示

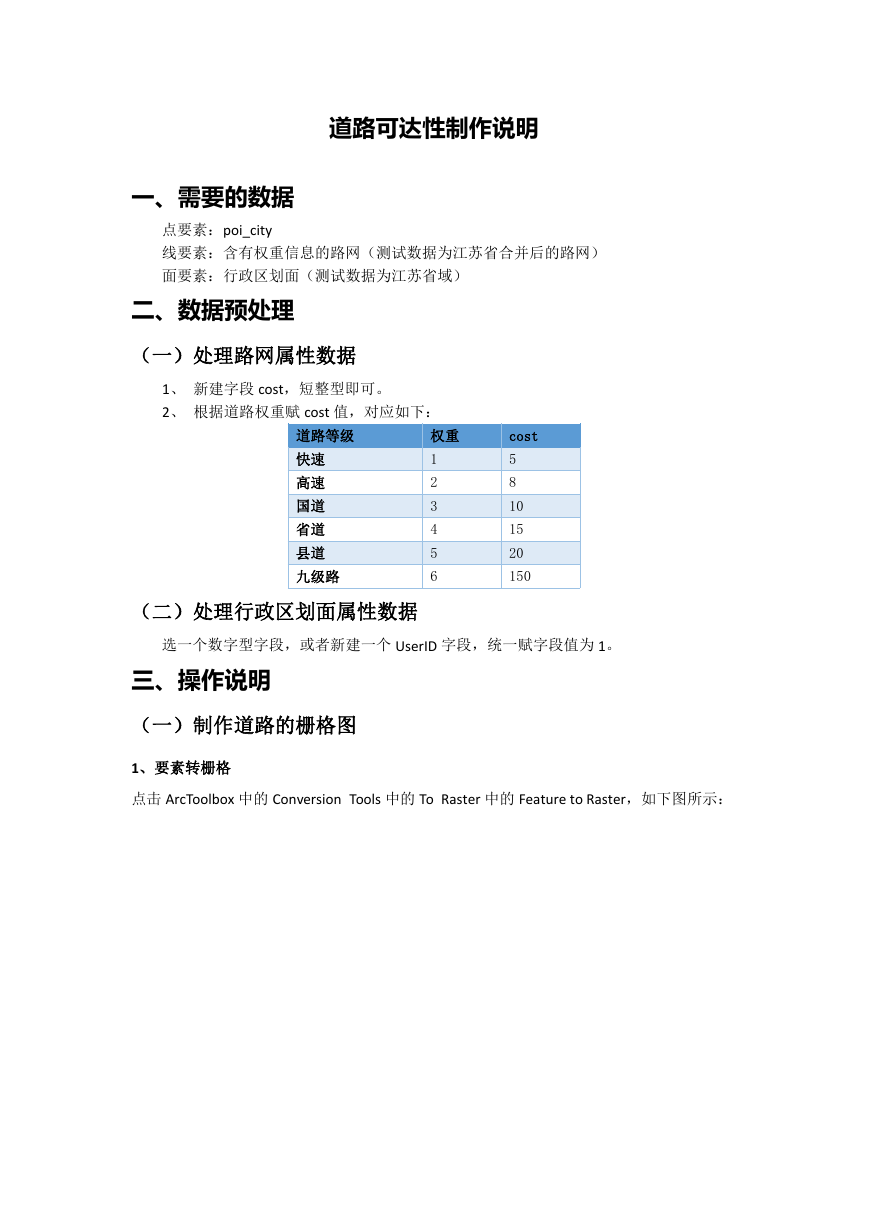

道路可达性制作说明一、需要的数据点要素：poi_city 线要素：含有权重信息的路网（测试数据为江苏省合并后的路网）面要素：行政区划面（测试数据为江苏省域）二、数据预处理（一）处理路网属性数据 1、新建字段 cost，短整型即可。 2、根据道路权重赋 cost 值，对应如下：道路等级权重 cost 快速高速国道省道县道九级路 1 2 3 4 5 6 5 8 10 15 20 150 （二）处理行政区划面属性数据选一个数字型字段，或者新建一个 UserID 字段，统一赋字段值为 1。三、操作说明（一）制作道路的栅格图 1、要素转栅格点击 ArcToolbox 中的 Conversion Tools 中的 To Raster 中的 Feature to Raster，如下图所示：

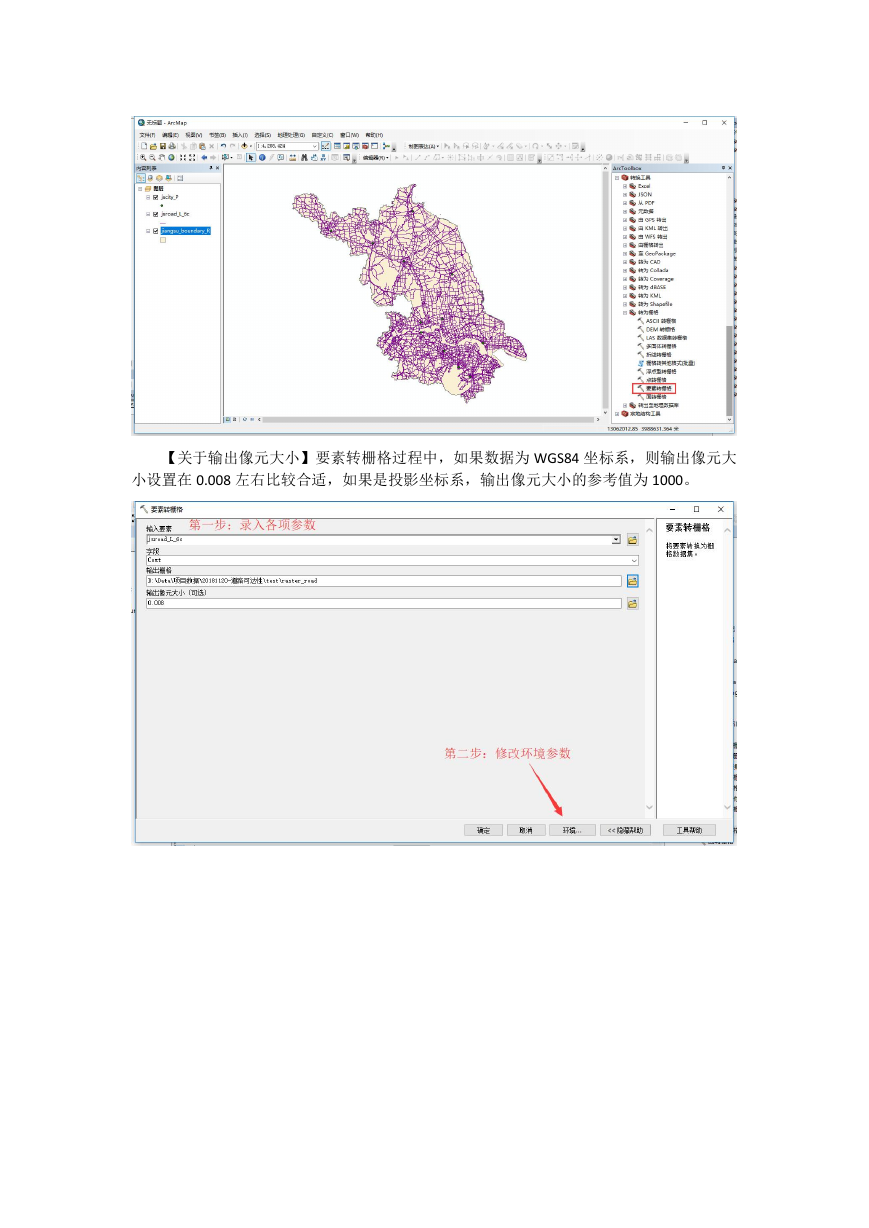

【关于输出像元大小】要素转栅格过程中，如果数据为 WGS84 坐标系，则输出像元大小设置在 0.008 左右比较合适，如果是投影坐标系，输出像元大小的参考值为 1000。

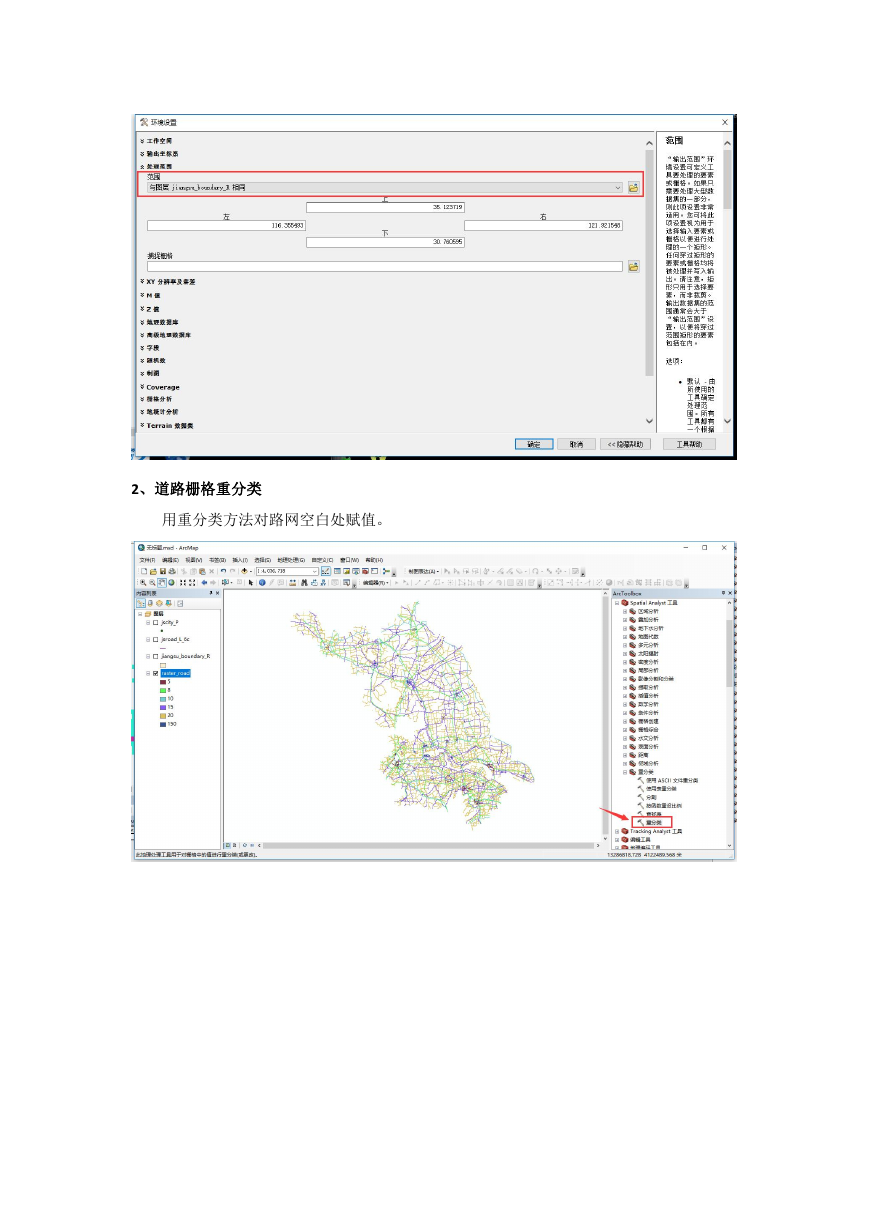

2、道路栅格重分类用重分类方法对路网空白处赋值。

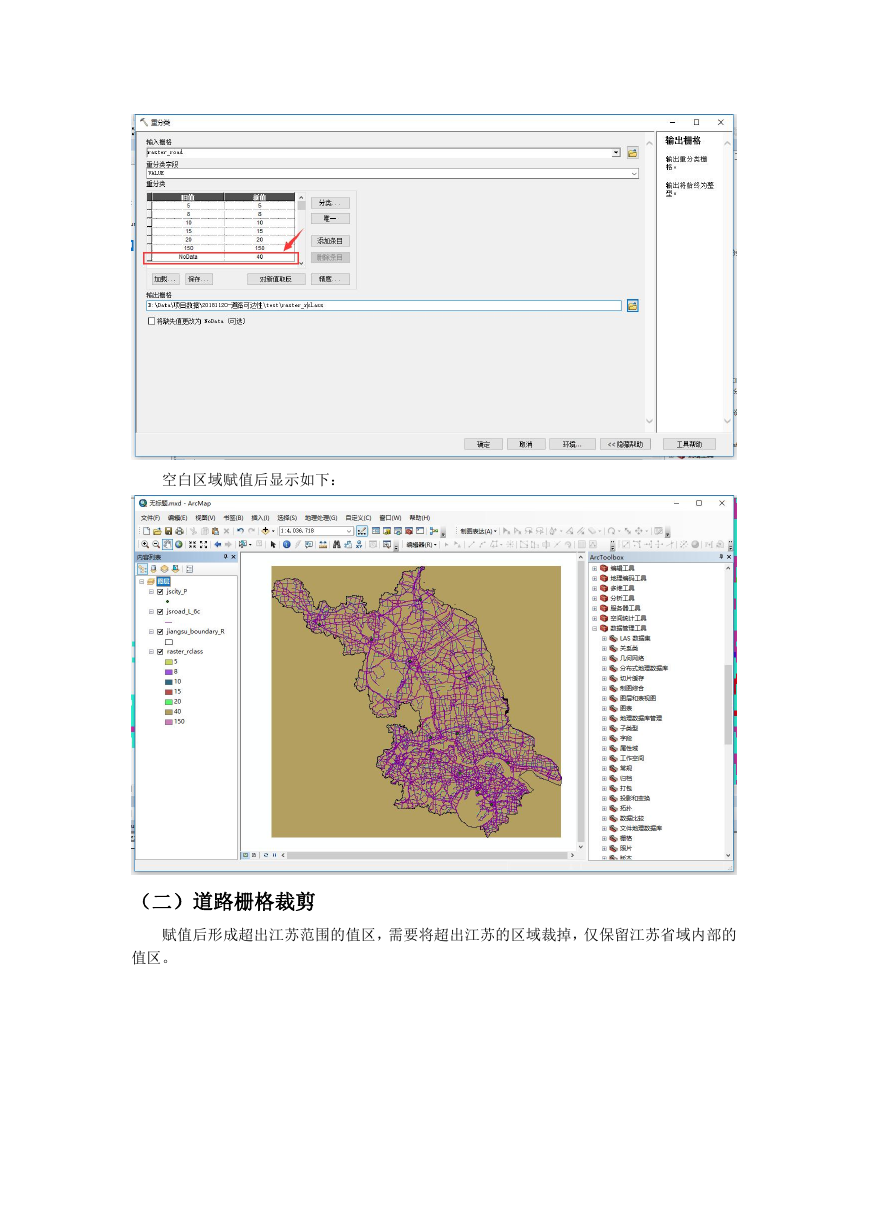

空白区域赋值后显示如下：（二）道路栅格裁剪赋值后形成超出江苏范围的值区，需要将超出江苏的区域裁掉，仅保留江苏省域内部的值区。

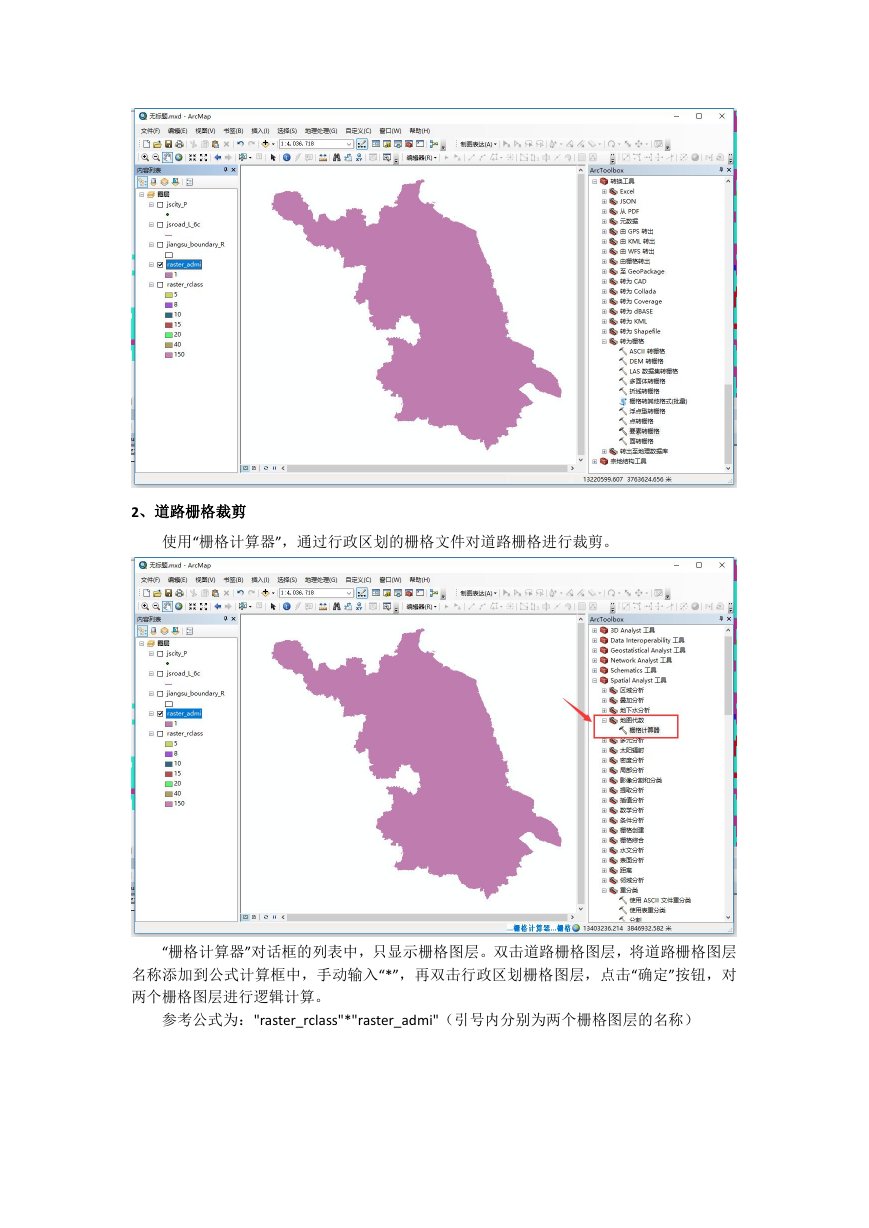

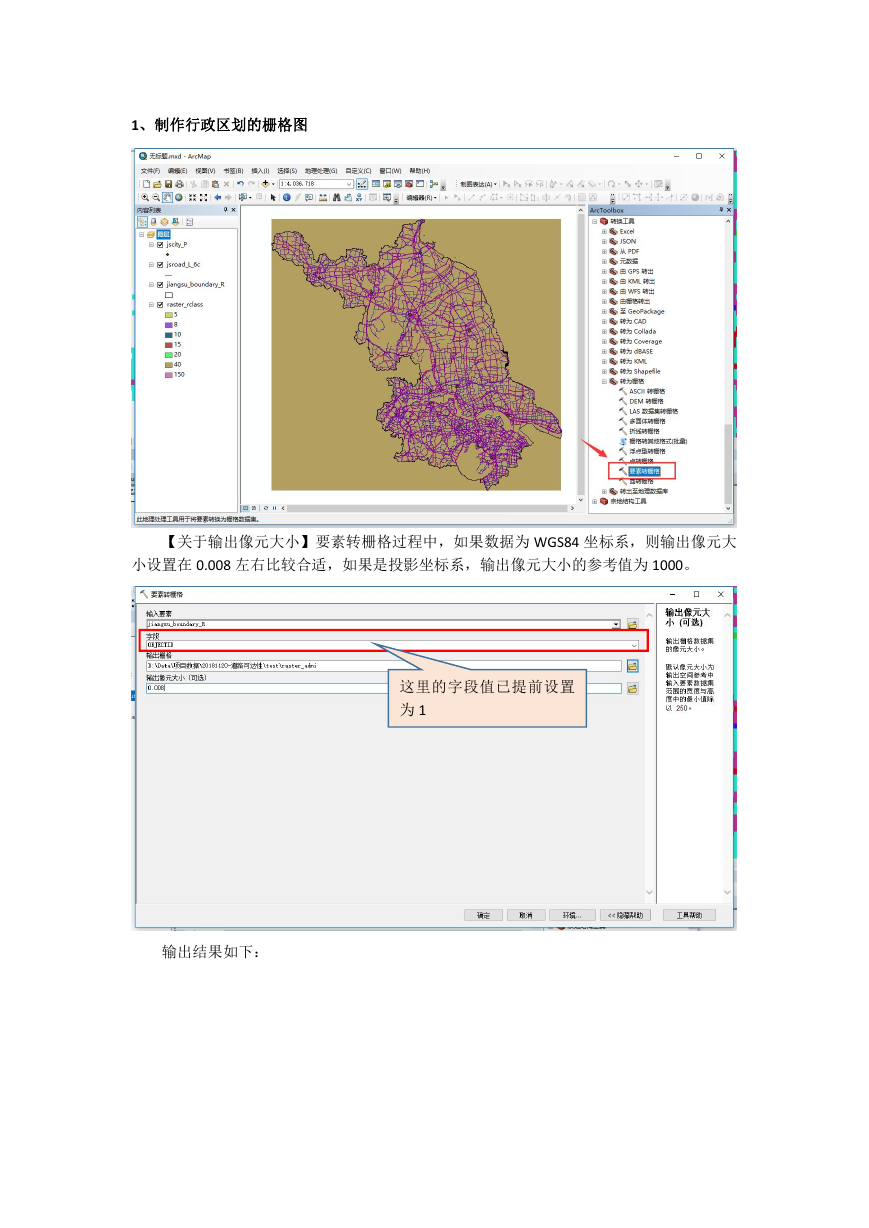

1、制作行政区划的栅格图【关于输出像元大小】要素转栅格过程中，如果数据为 WGS84 坐标系，则输出像元大小设置在 0.008 左右比较合适，如果是投影坐标系，输出像元大小的参考值为 1000。这里的字段值已提前设置为 1 输出结果如下：

2、道路栅格裁剪使用“栅格计算器”，通过行政区划的栅格文件对道路栅格进行裁剪。 “栅格计算器”对话框的列表中，只显示栅格图层。双击道路栅格图层，将道路栅格图层名称添加到公式计算框中，手动输入“*”，再双击行政区划栅格图层，点击“确定”按钮，对两个栅格图层进行逻辑计算。参考公式为："raster_rclass"*"raster_admi"（引号内分别为两个栅格图层的名称）

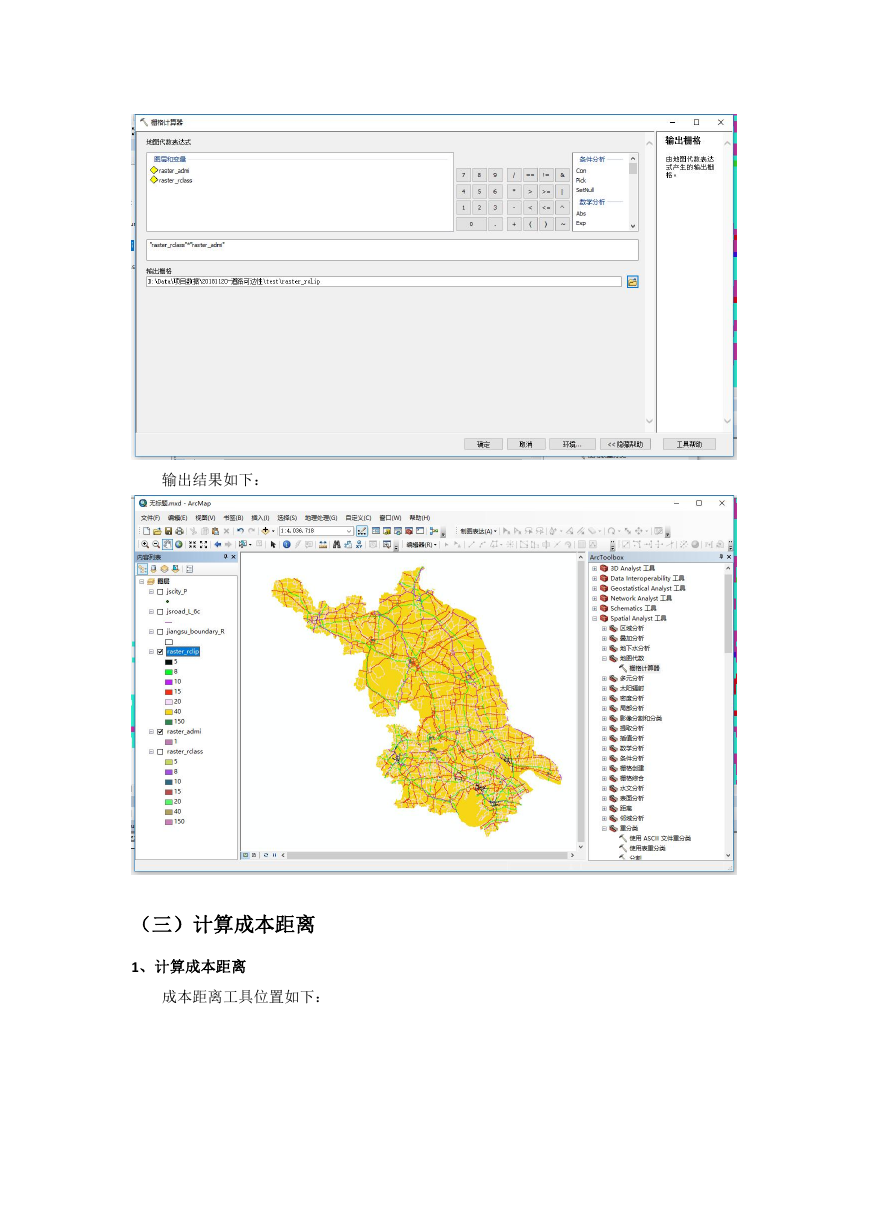

输出结果如下：（三）计算成本距离 1、计算成本距离成本距离工具位置如下：

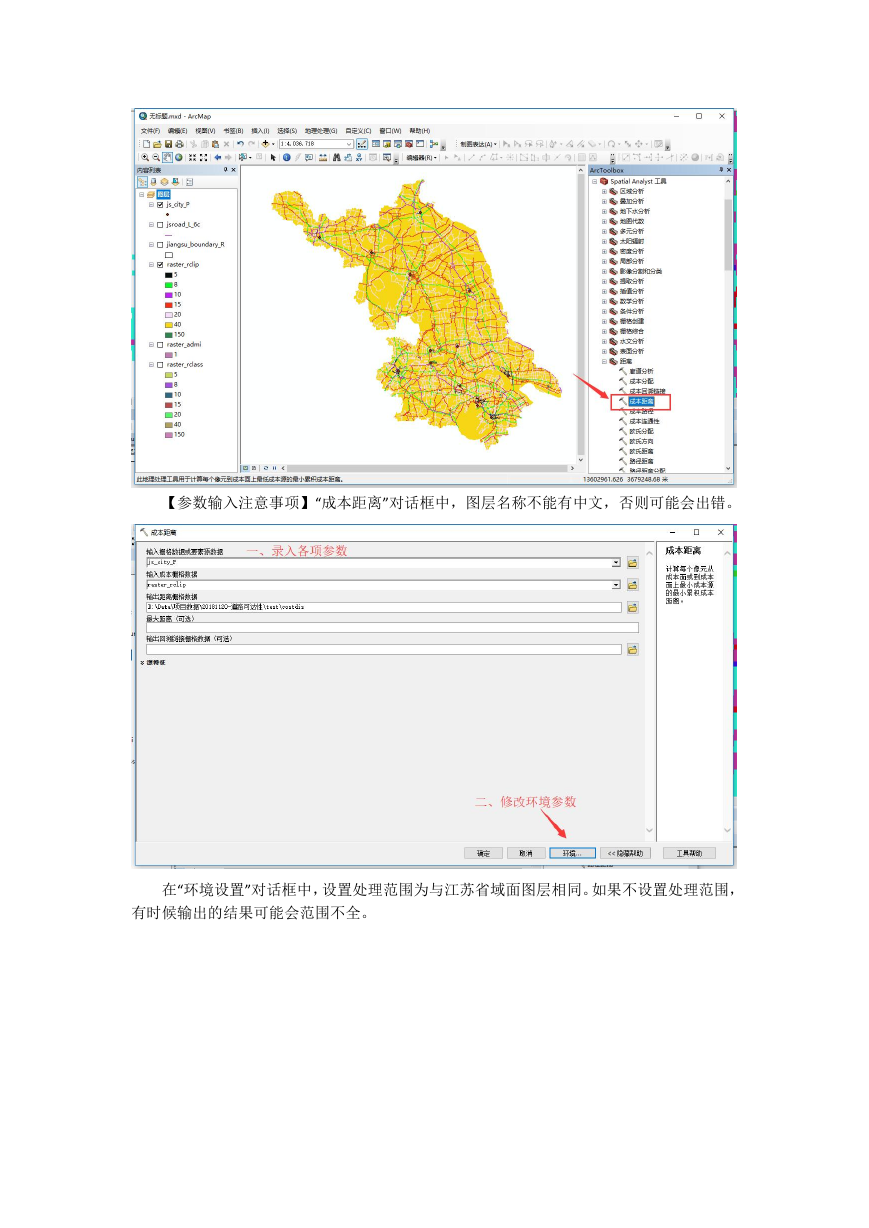

【参数输入注意事项】“成本距离”对话框中，图层名称不能有中文，否则可能会出错。在“环境设置”对话框中，设置处理范围为与江苏省域面图层相同。如果不设置处理范围，有时候输出的结果可能会范围不全。
