电源题： 仪器清单：数字示波器、功率分析仪、数字毫伏表、程控直流稳压电源、LCR 数字电桥、五位半数字万用表等； 主要元器件清单：A/D、D/A 转换器、超级电容、厚膜无感电阻、大功率器 件、高频磁环等。 划重点：超级电容！！！ 超级电容曾在 2018 年 ti 杯中出现，今年又再次提出。不过从任何角度来考 虑超级电容作用，基本都是用它作为一个临时储能元件。另外仪器清单中有 秒表，有可能是对其充电的计时。 猜想框图 1： 即采用程控电源对系统与超级电容同时供电，工作一段时间后断开程控电源， 由超级电容供电，用来模拟光伏逆变器或者 UPS 源极离线备用源切换过程。 猜想框图 2： 关注无线充电系统设计（个人认为可能性较小，但不排除可能）。 思路接近 2018 年 ti 杯无线充电思路，充电后由超级电容供能。 另外，负载为或 无感电阻。如只使用单个电阻座位负载，由，可得，即输 出电压有效值约为 15V，如采用半桥拓扑，电源供电约为 30V，故超级电容 耐压值应超过此值并留有一定余量（法拉电容改为系统输入电容）。 控制题： 仪器设备清单：数字示波器、程控直流稳压电源、量角器等； 主要元器件清单：三脚架、可控云台、舵机等。 划重点：云台！ 猜想 1： 按照测试要求设置三脚架角度，并控制云台做特定动作，实现激光笔光点照 过特定轨迹（思路类似 15 年风力摆）。 猜想 2： 人为随意改变三脚架角度，要求云台平稳且云台摄像头图像无明显抖动（类 似手机或无人机航拍防抖）。 无人机题： 仪器设备清单：数字示波器、程控直流稳压电源等； 主要元器件清单：四旋翼飞行器、电动小车、摄像头等。 猜想 1： 

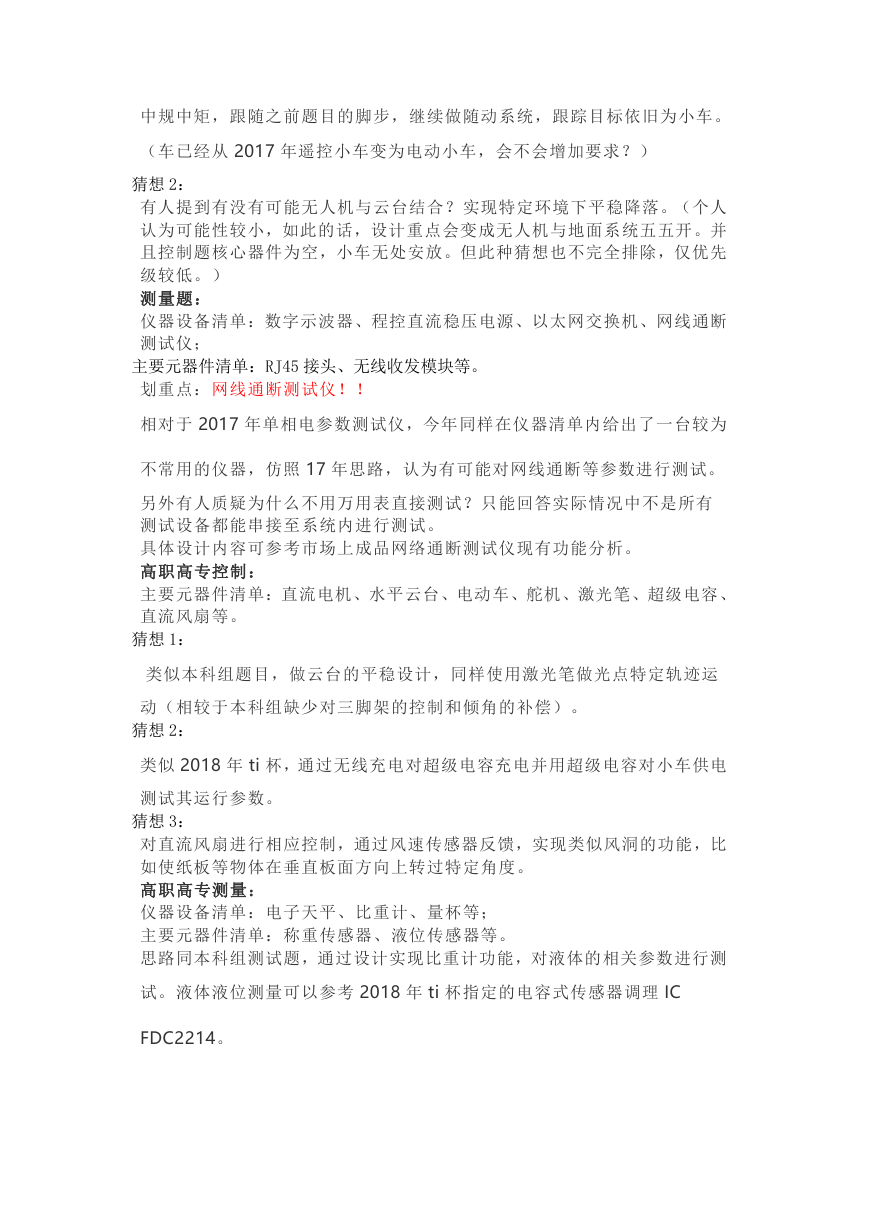

中规中矩，跟随之前题目的脚步，继续做随动系统，跟踪目标依旧为小车。 （车已经从 2017 年遥控小车变为电动小车，会不会增加要求？） 猜想 2： 有人提到有没有可能无人机与云台结合？实现特定环境下平稳降落。（个人 认为可能性较小，如此的话，设计重点会变成无人机与地面系统五五开。并 且控制题核心器件为空，小车无处安放。但此种猜想也不完全排除，仅优先 级较低。） 测量题： 仪器设备清单：数字示波器、程控直流稳压电源、以太网交换机、网线通断 测试仪； 主要元器件清单：RJ45 接头、无线收发模块等。 划重点：网线通断测试仪！！ 相对于 2017 年单相电参数测试仪，今年同样在仪器清单内给出了一台较为 不常用的仪器，仿照 17 年思路，认为有可能对网线通断等参数进行测试。 另外有人质疑为什么不用万用表直接测试？只能回答实际情况中不是所有 测试设备都能串接至系统内进行测试。 具体设计内容可参考市场上成品网络通断测试仪现有功能分析。 高职高专控制： 主要元器件清单：直流电机、水平云台、电动车、舵机、激光笔、超级电容、 直流风扇等。 猜想 1： 类似本科组题目，做云台的平稳设计，同样使用激光笔做光点特定轨迹运 动（相较于本科组缺少对三脚架的控制和倾角的补偿）。 猜想 2： 类似 2018 年 ti 杯，通过无线充电对超级电容充电并用超级电容对小车供电 测试其运行参数。 猜想 3： 对直流风扇进行相应控制，通过风速传感器反馈，实现类似风洞的功能，比 如使纸板等物体在垂直板面方向上转过特定角度。 高职高专测量： 仪器设备清单：电子天平、比重计、量杯等； 主要元器件清单：称重传感器、液位传感器等。 思路同本科组测试题，通过设计实现比重计功能，对液体的相关参数进行测 试。液体液位测量可以参考 2018 年 ti 杯指定的电容式传感器调理 IC FDC2214。
