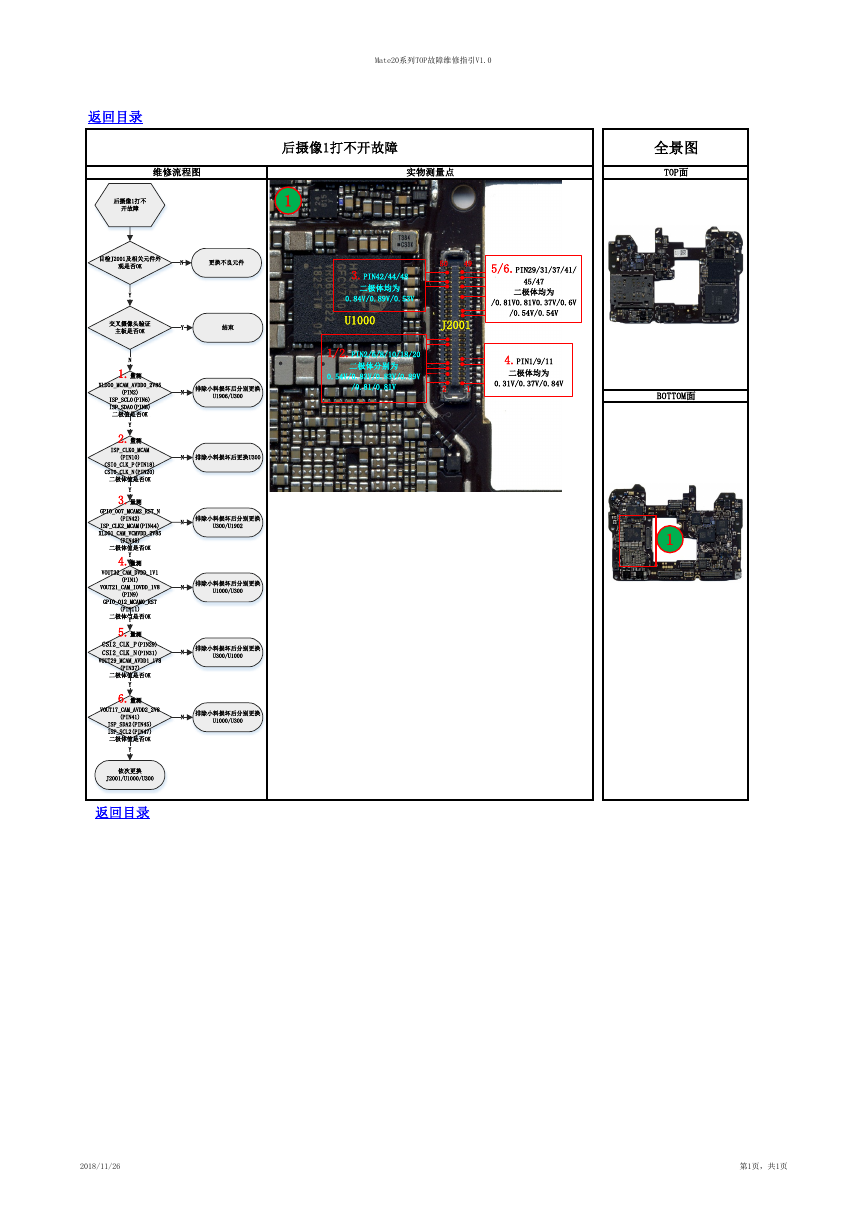

Mate20系列TOP故障维修指引V1.0 返回目录 后摄像1打不开故障 维修流程图 实物测量点 全景图 TOP面 3.PIN42/44/48 二极体均为 0.84V/0.89V/0.53V U1000 50 49 5/6.PIN29/31/37/41/ 45/47 二极体均为 /0.81V0.81V0.37V/0.6V /0.54V/0.54V J2001 1/2.PIN2/6/8/10/18/20 二极体分别为 0.54V/0.83V/0.83V/0.89V /0.81/0.81V 2 1 4.PIN1/9/11 二极体均为 0.31V/0.37V/0.84V BOTTOM面 1 后摄像1打不 开故障 1 目检J2001及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK N 1.量测 XLDO0_MCAM_AVDD0_2V85 (PIN2) ISP_SCL0(PIN6) ISP_SDA0(PIN8) 二极值是否OK Y 2.量测 ISP_CLK0_MCAM (PIN10) CSI0_CLK_P(PIN18) CSI0_CLK_N(PIN20) 二极体值是否OK Y 3.量测 GPIO_007_MCAM2_RST_N (PIN42) ISP_CLK2_MCAM(PIN44) XLDO1_CAM_VCMVDD_2V85 (PIN48) 二极体值是否OK Y 4.量测 Y N 结束 排除小料损坏后分别更换 U1906/U300 N 排除小料损坏后更换U300 N 排除小料损坏后分别更换 U300/U1902 排除小料损坏后分别更换 U1000/U300 排除小料损坏后分别更换 U300/U1000 排除小料损坏后分别更换 U1000/U300 VOUT32_CAM_DVDD_1V1 (PIN1) VOUT21_CAM_IOVDD_1V8 N N N (PIN9) GPIO_012_MCAM0_RST (PIN11) 二极体值是否OK Y 5.量测 CSI2_CLK_P(PIN29) CSI2_CLK_N(PIN31) VOUT29_MCAM_AVDD1_1V8 (PIN37) 二极体值是否OK Y 6.量测 VOUT17_CAM_AVDD2_2V8 (PIN41) ISP_SDA2(PIN45) ISP_SCL2(PIN47) 二极体值是否OK Y 依次更换 J2001/U1000/U300 返回目录 2018/11/26 第1页，共1页
