    王明
    （XXXX大学信息科学技术学院电子信息工程专业，陕西西安，650000）
    摘要：随着科技的发展，现代工业生产向高速化、自动化方向不断进步，色彩识别技术已经广泛应用于各种工业检
    1 绪 论
    1.1 研究背景
    1.2 色彩识别及颜色传感器技术的发展趋势
    1.2.1 颜色识别技术的研究成果
    1.2.2 国内颜色传感器的研究成果与动态
    1.3本论文的主要工作及意义
    2 颜色识别及颜色传感器技术介绍
    2.1 色彩识别
    2.2 色彩识别算法
    2.2.1色彩识别的应用
    2.2.2色彩识别一般算法
    2.3颜色传感器技术
    2.3.1颜色检测的难点
    2.3.2颜色传感器
    2.4 本章小结
    3 基于TCS3200的硬件设计
    3.1 AT89S52单片机简介
    本系统采用ATMEL公司生产的AT89S52单片机作为微处理器。AT89S52与MCS-51系列单片
    3.2 TCS3200颜色识别原理简介
    3.4 本章小结
    4 色彩识别器系统的设计与实现
    4.1 系统结构框图
    4.3 TCS3200驱动模块的设计
    4.4 TCS3200颜色采集模块的设计
    4.4.1 TCS3200颜色采集模块与52单片机的接口
    4.4.2 TCS3200颜色采集模块的软件设计
    4.5 4个白色LED补光模块的设计
    4.6 LCD1602液晶显示模块
    4.6.1 LCD1602液晶显示模块硬件设计
    4.6.2 LCD1602液晶显示模块软件设计
    4.7 本章小结
    5 色彩识别系统的实验
    5.1色彩识别的实验过程
    5.2 实验结果分析
    5.3 本章小结
    6 结论与展望
    6.1 结论
    6.2 展望
    参考文献
    致 谢
    附录1 程序代码
    附录2 系统电路总图
    本科毕业论文 题 目 基于 TCS3200 颜色传感器 学 专 院 业 毕业届别 姓 名 指导教师 职 称 的色彩识别系统的设计 信息科学技术学院 电子信息工程 2013 届 讲 师 XXXXXXXXX 大学教务处制 二〇一三年五月
    王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 目 录 摘要………………………………………………………………………………………………i 关键词……………………………………………………………………………………………iii Abstract ………………………………………………………………………………………iiiv Key words………………………………………………………………………………………iiiv 1 绪 论 …………………………………………………………………………………………1 1.1 研究背景…………………………………………………………………………………1 1.2 色彩识别及颜色传感器技术的发展趋势………………………………………………1 1.2.1 颜色识别技术的研究成果………………………………………………………1 1.2.2 国内颜色传感器的研究成果与动态……………………………………………3 1.3 本论文的主要工作及意义 ………………………………………………………………4 2 颜色识别及颜色传感器技术介绍……………………………………………………………5 2.1 色彩识别…………………………………………………………………………………5 2.2 色彩识别算法……………………………………………………………………………5 2.2.1 色彩识别的应用 …………………………………………………………………5 2.2.2 色彩识别一般算法 ………………………………………………………………5 2.3 颜色传感器技术 …………………………………………………………………………6 2.3.1 颜色检测的难点 …………………………………………………………………6 2.3.2 颜色传感器 ………………………………………………………………………7 2.4 本章小结 ………………………………………………………………………………12 3 基于 TCS3200 的硬件设计 …………………………………………………………………13 3.1 AT89S52 单片机简介……………………………………………………………………13 3.1.1 AT89S52 的主要性能和参数……………………………………………………13 3.1.2 AT89S52 的主要功能……………………………………………………………14 3.2 TCS3200 颜色识别原理简介……………………………………………………………16 3.2.1 TCS3200 芯片的结构框图与特点 ………………………………………………16 i
    王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 3.2.2 TCS3200 识别颜色的原理 ………………………………………………………18 3.3 液晶显示器 LCD1602 简介……………………………………………………………19 3.3.1 字符型液晶显示模块 CA1602A 的外观与引脚 ………………………………19 3.3.2 指令格式与指令功能……………………………………………………………20 3.3.3 LCD 显示器的初始化 ……………………………………………………………21 3.4 本章小结…………………………………………………………………………………22 4 色彩识别器系统的设计与实现 ……………………………………………………………23 4.1 系统结构框图 …………………………………………………………………………23 4.2 AT89S52 单片机最小系统 ……………………………………………………………24 4.3 TCS3200 驱动模块的设计 ……………………………………………………………25 4.4 TCS3200 颜色采集模块的设计 ………………………………………………………27 4.4.1 TCS3200 颜色采集模块与 52 单片机的接口…………………………………27 4.4.2 TCS3200 颜色采集模块的软件设计……………………………………………28 4.5 4 个白色 LED 补光模块的设计……………………………………………………31 4.6 LCD1602 液晶显示模块…………………………………………………………………31 4.6.1 LCD1602 液晶显示模块硬件设计………………………………………………32 4.6.2 LCD1602 液晶显示模块软件设计………………………………………………32 4.7 本章小结 ………………………………………………………………………………34 5 色彩识别系统的实验 ………………………………………………………………………35 5.1 色彩识别的实验过程……………………………………………………………………35 5.2 实验结果分析 …………………………………………………………………………35 5.3 本章小结 ………………………………………………………………………………36 6 结论与展望 …………………………………………………………………………………37 6.1 结论 ……………………………………………………………………………………37 6.2 展望 ……………………………………………………………………………………37 参考文献 ………………………………………………………………………………………38 致谢 ……………………………………………………………………………………………40 附录 1 程序代码 ………………………………………………………………………………41 附录 2 电路图 …………………………………………………………………………………48 ii

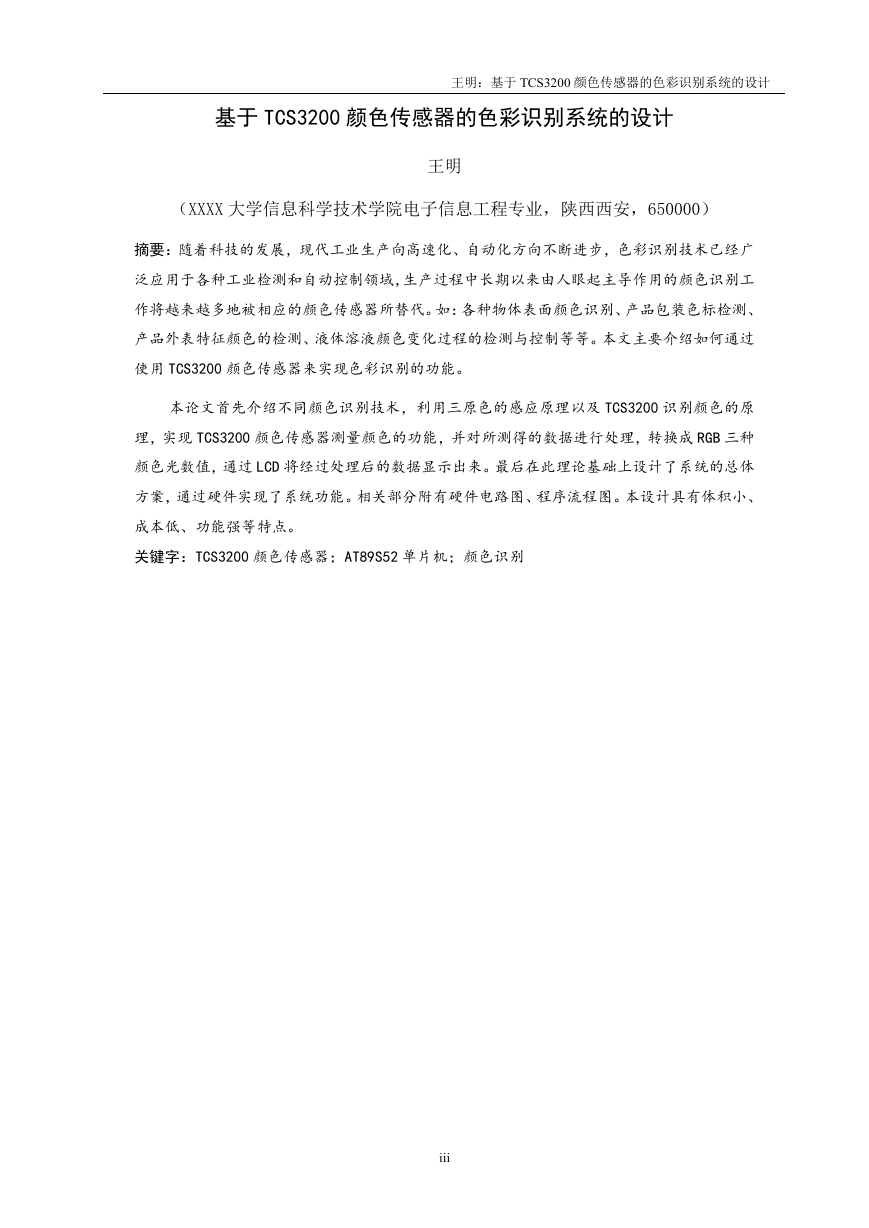

    基于 TCS3200 颜色传感器的色彩识别系统的设计 王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 王明 （XXXX 大学信息科学技术学院电子信息工程专业，陕西西安，650000） 摘要：随着科技的发展，现代工业生产向高速化、自动化方向不断进步，色彩识别技术已经广 泛应用于各种工业检测和自动控制领域，生产过程中长期以来由人眼起主导作用的颜色识别工 作将越来越多地被相应的颜色传感器所替代。如：各种物体表面颜色识别、产品包装色标检测、 产品外表特征颜色的检测、液体溶液颜色变化过程的检测与控制等等。本文主要介绍如何通过 使用 TCS3200 颜色传感器来实现色彩识别的功能。 本论文首先介绍不同颜色识别技术，利用三原色的感应原理以及 TCS3200 识别颜色的原 理，实现 TCS3200 颜色传感器测量颜色的功能，并对所测得的数据进行处理，转换成 RGB 三种 颜色光数值，通过 LCD 将经过处理后的数据显示出来。最后在此理论基础上设计了系统的总体 方案，通过硬件实现了系统功能。相关部分附有硬件电路图、程序流程图。本设计具有体积小、 成本低、功能强等特点。 关键字：TCS3200 颜色传感器；AT89S52 单片机；颜色识别 iii

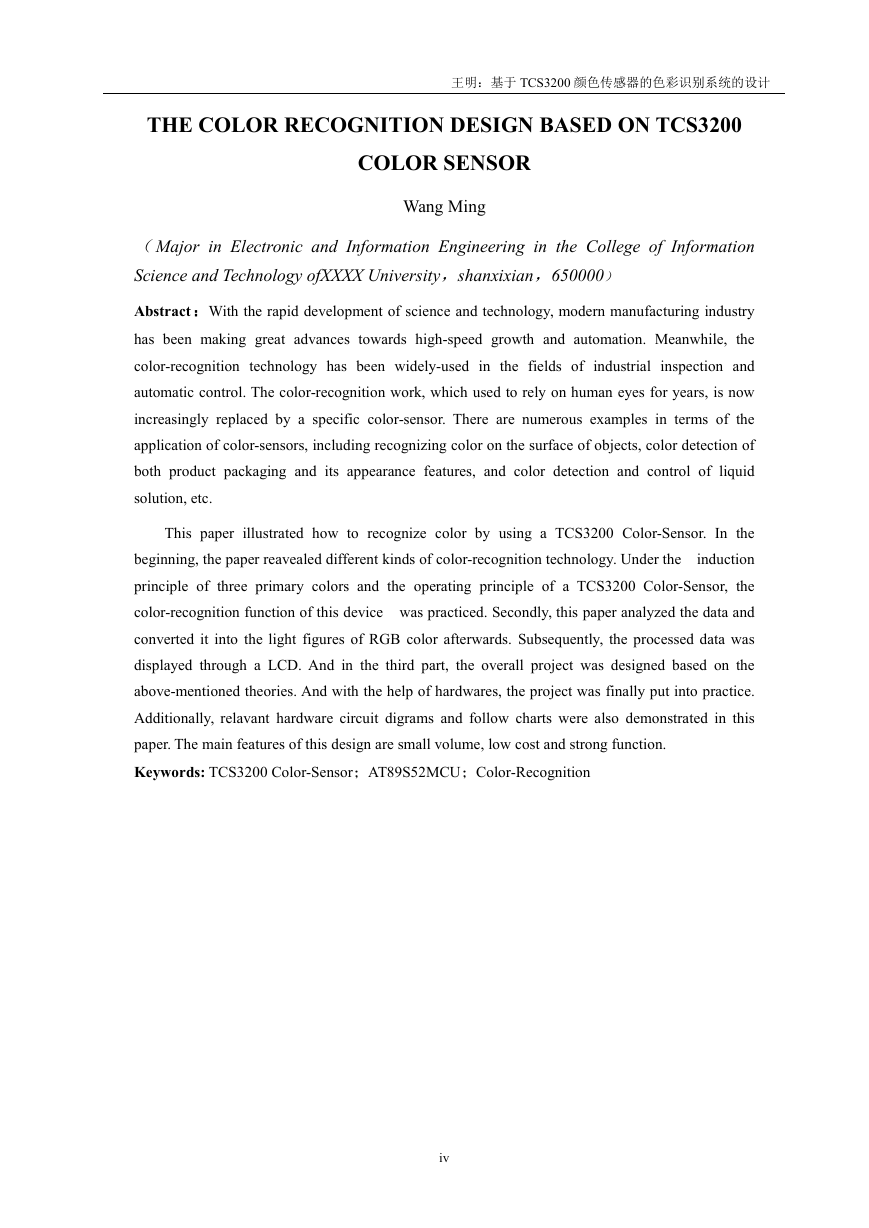

    THE COLOR RECOGNITION DESIGN BASED ON TCS3200 王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 COLOR SENSOR Wang Ming （Major in Electronic and Information Engineering in the College of Information Science and Technology ofXXXX University，shanxixian，650000） Abstract：With the rapid development of science and technology, modern manufacturing industry has been making great advances towards high-speed growth and automation. Meanwhile, the color-recognition technology has been widely-used in the fields of industrial inspection and automatic control. The color-recognition work, which used to rely on human eyes for years, is now increasingly replaced by a specific color-sensor. There are numerous examples in terms of the application of color-sensors, including recognizing color on the surface of objects, color detection of both product packaging and its appearance features, and color detection and control of liquid solution, etc. This paper illustrated how to recognize color by using a TCS3200 Color-Sensor. In the beginning, the paper reavealed different kinds of color-recognition technology. Under the induction principle of three primary colors and the operating principle of a TCS3200 Color-Sensor, the color-recognition function of this device was practiced. Secondly, this paper analyzed the data and converted it into the light figures of RGB color afterwards. Subsequently, the processed data was displayed through a LCD. And in the third part, the overall project was designed based on the above-mentioned theories. And with the help of hardwares, the project was finally put into practice. Additionally, relavant hardware circuit digrams and follow charts were also demonstrated in this paper. The main features of this design are small volume, low cost and strong function. Keywords: TCS3200 Color-Sensor；AT89S52MCU；Color-Recognition iv

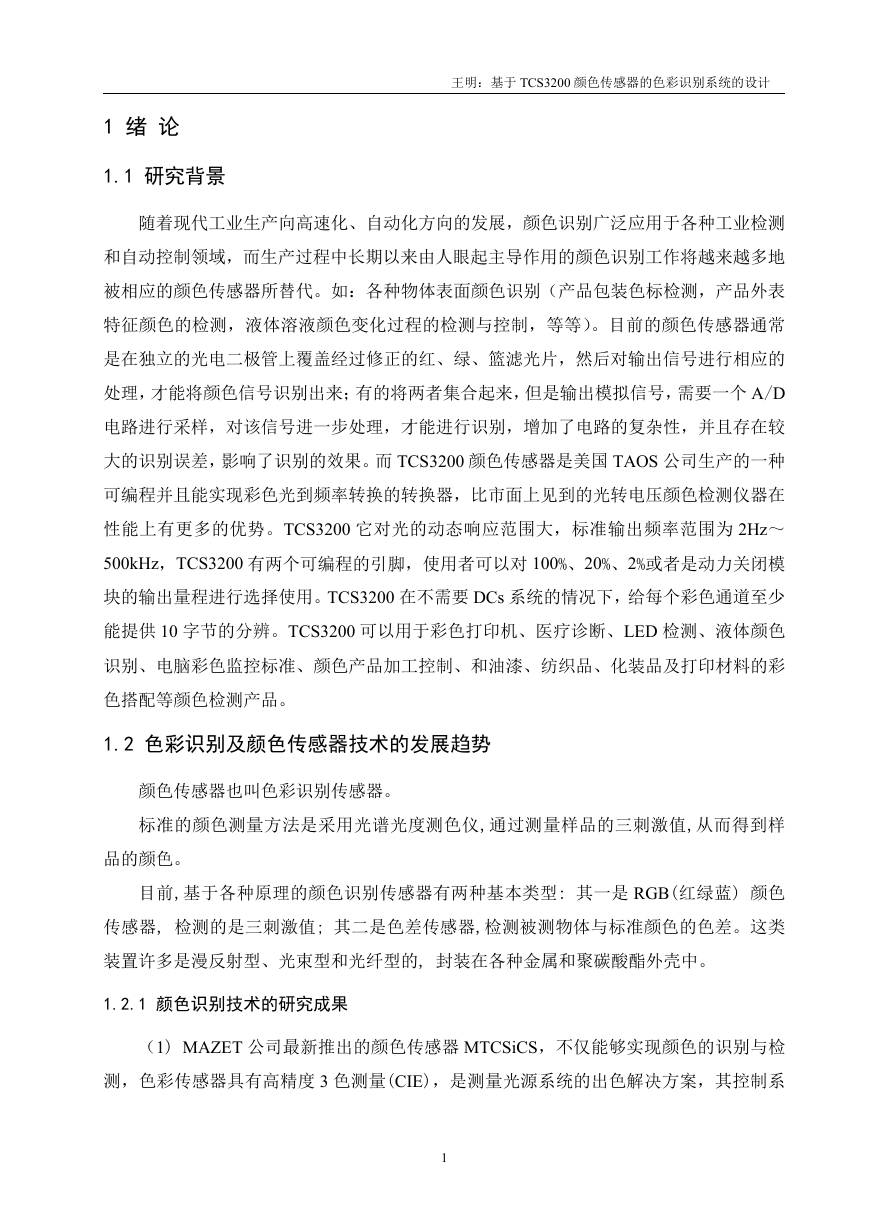

    王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 1 绪 论 1.1 研究背景 随着现代工业生产向高速化、自动化方向的发展，颜色识别广泛应用于各种工业检测 和自动控制领域，而生产过程中长期以来由人眼起主导作用的颜色识别工作将越来越多地 被相应的颜色传感器所替代。如：各种物体表面颜色识别（产品包装色标检测，产品外表 特征颜色的检测，液体溶液颜色变化过程的检测与控制，等等）。目前的颜色传感器通常 是在独立的光电二极管上覆盖经过修正的红、绿、篮滤光片，然后对输出信号进行相应的 处理，才能将颜色信号识别出来；有的将两者集合起来，但是输出模拟信号，需要一个 A/D 电路进行采样，对该信号进一步处理，才能进行识别，增加了电路的复杂性，并且存在较 大的识别误差，影响了识别的效果。而 TCS3200 颜色传感器是美国 TAOS 公司生产的一种 可编程并且能实现彩色光到频率转换的转换器，比市面上见到的光转电压颜色检测仪器在 性能上有更多的优势。TCS3200 它对光的动态响应范围大，标准输出频率范围为 2Hz～ 500kHz，TCS3200 有两个可编程的引脚，使用者可以对 100%、20%、2%或者是动力关闭模 块的输出量程进行选择使用。TCS3200 在不需要 DCs 系统的情况下，给每个彩色通道至少 能提供 10 字节的分辨。TCS3200 可以用于彩色打印机、医疗诊断、LED 检测、液体颜色 识别、电脑彩色监控标准、颜色产品加工控制、和油漆、纺织品、化装品及打印材料的彩 色搭配等颜色检测产品。 1.2 色彩识别及颜色传感器技术的发展趋势 颜色传感器也叫色彩识别传感器。 标准的颜色测量方法是采用光谱光度测色仪,通过测量样品的三刺激值,从而得到样 品的颜色。 目前,基于各种原理的颜色识别传感器有两种基本类型: 其一是 RGB(红绿蓝) 颜色 传感器, 检测的是三刺激值; 其二是色差传感器,检测被测物体与标准颜色的色差。这类 装置许多是漫反射型、光束型和光纤型的, 封装在各种金属和聚碳酸酯外壳中。 1.2.1 颜色识别技术的研究成果 （1) MAZET 公司最新推出的颜色传感器 MTCSiCS，不仅能够实现颜色的识别与检 测，色彩传感器具有高精度 3 色测量(CIE)，是测量光源系统的出色解决方案，其控制系 1
    王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 统可以捕捉到目前的颜色状况，然后根据图像信号反馈的信息控制并达到相应的 Yxy 值。 相比别的传感器，在温度变化的情况下，MAZET 的传感器性能不变，甚至在温度或者能 量很高的情况下、MAZET 的传感器也不会有任何老化。 MTCSiCS 的输出信号是数字量，可以驱动标准的 TTL 或 CMOS 逻辑输入，因此可直 接与微处理器或其他逻辑电路相连接。由于输出的是数字量，并且能够实现每个彩色信道 10 位以上的转换精度、因而不再需要 A/D 转换电路，使电路变得更简单。当入射光投射 到 MTCSiCS 上时，通过光电二极管控制引脚 S2、S3 的不同组合，可以选择不同的滤波器： 经过电流到频率转换器后输出不同频率的 方波(占空比是 50％)，不同的颜色和光强对应 不同频率的方波；还可以通过输出定标控制引脚 S0、S1，选择不同的输出比例因子，对输 出频率范围进行调整，以适应不同的需求。 （2) 德国 ELTROTEC 色标传感器可以检测出颜色的差异，ELTROTEC 色标检测器具 有灵敏度高、响应速度快、抗背景干扰能力强。即使颜色上的细微差异或高光泽目标物也 能够被 ELTROTEC 检测到，产品被广泛的运用于包装机械和印刷机械，造纸机械等自控 系统中。 ELTROTEC 色标检测器适用于必须快速和准确检测色标或其他用颜色对比作记号的 场合。在 30 多种不同的灰度等级中，色标检测器可检测所有类型的色标标记，可给不同 的用户界面提供多种对比度检测技术，以满足广泛的应用领域，是业界最佳的色彩辨识仪 器。 （3) FT50C-1 颜色传感器：自 2001 年，通过测试开始投入应用至今 FT50C-1 一直得 到广泛应用。该传感器使用直径 4mm 的圆光斑。适合用于分选包装或检测不同类型的标 签。FT50C-2 颜色传感器：使用 2mm 的正方形光斑。适合于检测非常微小的物体。典型 应用是：检测小部件或检测细致的仪器。FT50C-3 颜色传感器：使用 1mm*5mm 的长方形 光斑。专为检测长方形物体而设计。典型应用为：检测导管内半导体芯片的缺失和正确顺 序。 （4） CS 颜色检测器利用三色光方法鉴别颜色。CS 颜色检测器可以发射多种光谱组 合，从而代替了传统的接收端滤式宽带光谱（易受周围光线影响）。被检测物体的反射光 线被接收并被数字化，通过集成的微处理器进行运算和标准化。所有的红、绿、蓝（RGB） 波长范围包括所有必要色度、饱和度和亮度等信息都被包括在最后的信号值中。这些测量 与保存的参考值在数微秒内进行比较，根据结果，改变开关输出的状态。颜色检测器可利 用接收光和发射光的颜色检测而鉴别物体-例如透明物体或液体。根据工作需要，可以通 2
    过自学习模式存储一个或三个颜色参考值。因为颜色检测器对周围光线极度不敏感，所以 王明：基于 TCS3200 颜色传感器的色彩识别系统的设计 检测的可靠性不会被进入传感器一端的反映或光线影响。 1.2.2 国内颜色传感器的研究成果与动态 （1） 四川火狐公司推出的 MCS 颜色传感器是最小的三原色传感器，由三个 Si-PIN 光电管以及在片滤波器集成在一起的，每个光电管都各自有三种颜色之一的滤波器。它具 备小尺寸设 计，高质量滤波器和三种颜色同步记录的特点。三个不同区域的颜色识别响 应，类似于人眼。每个光电管对相应光谱滤波器的颜色光最敏感，主要是红色，绿色，蓝 色。对高动态工业颜色应用（允许信号频率到 MHz 范围），新的紧凑型颜色传感器是首 选，适合低价格快速信号处理。这种光电管的环型排列，适合辅助光纤测量信号的耦合。 这些传感器提供 TO5 和 SOP8 透明塑料或者玻璃封装。 （2） 广州创光电子有限公司的 PDIC903B 颜色传感器主要用来检测环境亮度水平， 并通过提供高度线性的成比例输出，来调节显示屏幕或键盘的背光。可帮助便携式显示设 备降低功耗，延长 LCD 屏幕的使用寿命。这些经济型传感器可以根据制造商预先设定的 模式来控制便携式 LCD 显示器的背光。尺寸（宽 x 长 x 高）5.0x 5.0 x 1.0mm 受光面 积：4.0x4.0mm 波长范围:390-700nm 峰值波长:620nm\550nm\470nm(三色)工作电压： 2.3-5V 灵敏度范围：3 lx-80k lx 精确度：输入电流 500mμA 时对数曲线上下偏差 3% 可 提供样品。广泛应用于：移动设备 PDA、移动电话、笔记本电脑和数码相机的键盘和显 示屏背光控制。 （3） 深圳市易创特自动化设备有限公司推出的新一代数字颜色传感器 TCS3414CS， 不但可以侦测颜色，同时还可以侦测色温。其应用主要是带有液晶屏的数码产品如液晶电 视，可视 DVD，车载数码产品，另外如笔记本电脑，手机，PMP 等移动设备也都有应用。 其产品的低档系列，以其优良侦测精度和优势的价格，尤其适合玩具类等产品开发应用。 （4） 上海精电电子设备有限公司研发生产的颜色识别传感器、色标传感器系列产品， 作为国内最专业的光学测量及检测设备研发及生产厂家特别在辨色识别，激光测距,光纤 的技术上处于领先地位,运用了当今先进的数字化背景抑制技术,大大提高了测量精度和 抗干扰能力,因为有这样的特点，使得该公司产品在国内市场有相当占有率，依靠合理的 价格更适合国内市场的服务理念成为少数几家能与国外顶级品牌抗衡的高科技企业。目前 生产的超高功率 RGB 数字光纤传感器在检测时的方便性为一般传感器望尘莫及，RGB 颜 色传感器利用数模转换的高精度放大器，成为业界最佳的色彩辨识，即使颜色上的细微差 3
