    同创建筑设计有限公司 网 络 设 计 方 案 学院： 姓名： 学号： 班级： 指导老师： 2009 年 1 月
    目录 第一章 同创建筑设计有限公司 ............................................3 1.1 需求分析 …….............................................................3 1.2 设计目标.……..................................................................4 1.2 需求目标 .……...............................................................4 1.3 建设内容 …………………………………....................4 第二章 详细网络设计方案……………………..…….............5 2.1 建设原则…………………………………………..........5 2.2 主干网络技术……………………………………..........6 2.3 网络拓扑结构……………………………………….......7 2.4 网络设计技术要点………………………………...........7 2.5 汇聚层网络建设及设备的选择…………………...........9 2.6 服务器和客户端软件平台的选择………………….. …10 第三章 工程预算………………………………………….......11 3.1 网络设备报价表……………………………….…….....11 3.2 布线材料报价表……………………………..................12 第四章 产品主要参数………………………………...........…13 附录 A
    1.1 用户需求分析 公司成立于 1983 年, 原名称为常州新型建筑材料设计所，2002 年 6 月通过 人员分 流、资产重组更名为常州同创建筑设计有限公司。 公司现有员工 75 名， 注册建筑师 4 名，注册结构工程师 4 名（其中一级 2 名）, 大学本科学历占 70% 以上，45 岁以下的工程技术人员占 80%。拥有建筑、结构、给水排水、暖通空 调、电气自控、概预算等各类专业技术人员。 公司原来以新型建筑材料工厂的成套设计(工艺、建筑、结构、给排水、暖 通、 电气及控制、总图、概预算等)为主，设计项目遍及甘肃、福建、河南、山 东、江苏等全国 20 多个省市。更名改制以后，以民用建筑和地方工业建筑设计 为主， 先后完成了住宅小区、学校、菜场、 家具城等各类公用建筑的规划及设 计及纺织、机械、电子、轻工、建材、塑料、化工等各类工厂的规划及设计。 信息化浪潮风起云涌的今天，公司内部网络的建设已经成为提升企业核心竞 争力的关键因素。公司网已经越来越多地被人们提到，利用网络技术，现代企业 可以在供应商、客户、合作伙伴、员工之间实现优化的信息沟通。这直接关系到 公司能否获得关键的竞争优势。近年来越来越多的公司都在加快构建自身的信息 网络，而其中绝大多数都是中小企业。目前我国企业尤其是中小企业网络建设正 在如火如荼地开展着，据 IDC 预测：在下个 5 年中，中小企业的网络建设将以 每年 15%的速度增长。 根据公司各部门之间的位置、距离、环境以及计算机设备的分布情况，在结 构化布线方案中，各部间采用超 5 类结构化双绞线布线系统，这是因为超 5 类结 构化双绞线布线系统具有高可靠性，确保系统完全满足语音、高速数据网络的通 信要求，且结构灵活、方便，对建筑物内不同系统应用提供完全开放式的支持。 用户需求 1）公司共有建筑设计、结构设计、给排水设计、电设计、暖通设计、网络 管理六个部门，分别拥有 10、15、10、15、15、5 台计算机。 2）建筑设计、结构设计、给排水设计、电设计、暖通设计 5 个部门间可以 相互通信 3）并可以通过主服务器打印 4）公司内部的计算机间采用公司内部的电子邮件系统和 IM（即时通讯）系

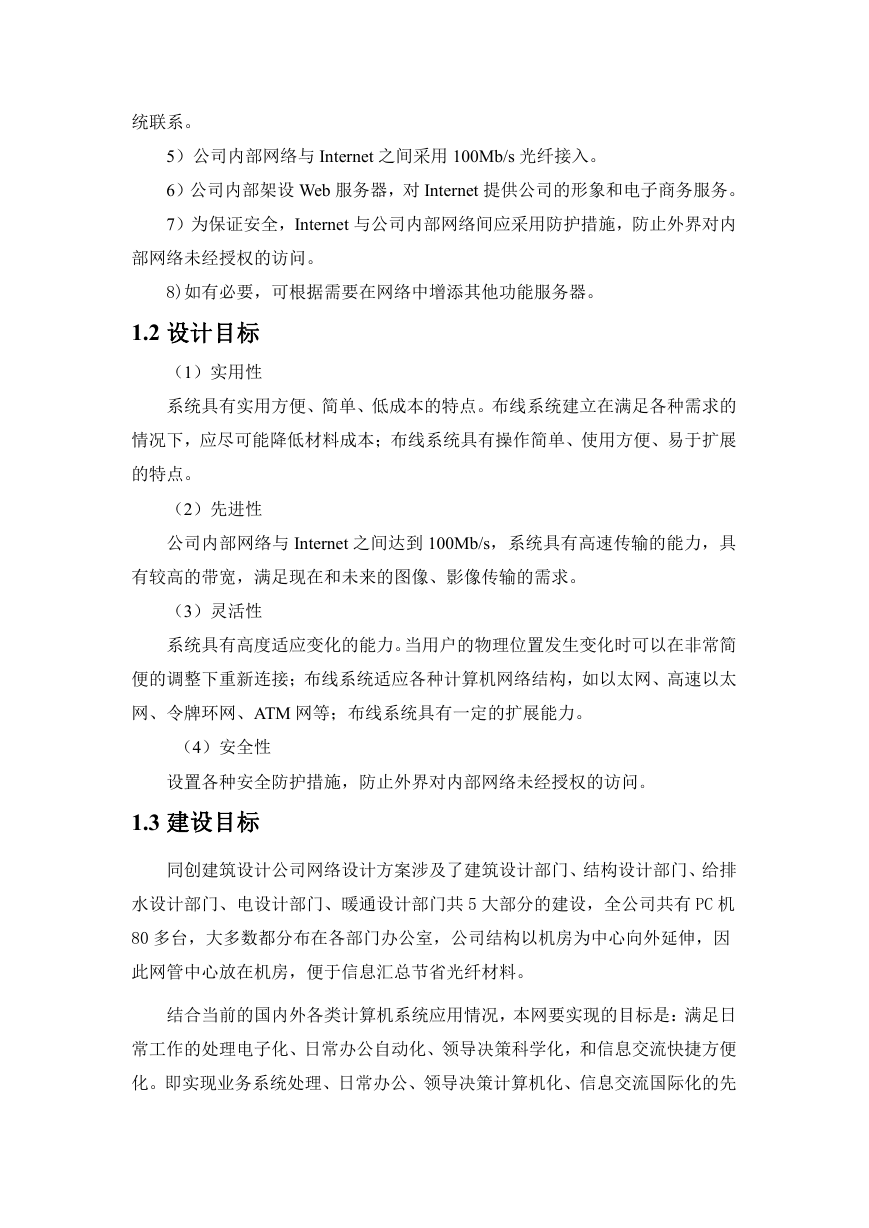

    统联系。 5）公司内部网络与 Internet 之间采用 100Mb/s 光纤接入。 6）公司内部架设 Web 服务器，对 Internet 提供公司的形象和电子商务服务。 7）为保证安全，Internet 与公司内部网络间应采用防护措施，防止外界对内 部网络未经授权的访问。 8)如有必要，可根据需要在网络中增添其他功能服务器。 1.2 设计目标 （1）实用性 系统具有实用方便、简单、低成本的特点。布线系统建立在满足各种需求的 情况下，应尽可能降低材料成本；布线系统具有操作简单、使用方便、易于扩展 的特点。 （2）先进性 公司内部网络与 Internet 之间达到 100Mb/s，系统具有高速传输的能力，具 有较高的带宽，满足现在和未来的图像、影像传输的需求。 （3）灵活性 系统具有高度适应变化的能力。当用户的物理位置发生变化时可以在非常简 便的调整下重新连接；布线系统适应各种计算机网络结构，如以太网、高速以太 网、令牌环网、ATM 网等；布线系统具有一定的扩展能力。 （4）安全性 设置各种安全防护措施，防止外界对内部网络未经授权的访问。 1.3 建设目标 同创建筑设计公司网络设计方案涉及了建筑设计部门、结构设计部门、给排 水设计部门、电设计部门、暖通设计部门共 5 大部分的建设，全公司共有 PC 机 80 多台，大多数都分布在各部门办公室，公司结构以机房为中心向外延伸，因 此网管中心放在机房，便于信息汇总节省光纤材料。 结合当前的国内外各类计算机系统应用情况，本网要实现的目标是：满足日 常工作的处理电子化、日常办公自动化、领导决策科学化，和信息交流快捷方便 化。即实现业务系统处理、日常办公、领导决策计算机化、信息交流国际化的先
    进系统。以先进的计算机及通讯为手段建立内部网络，纵向向上与 Internet 互 联网相连，向下与各管理子网点相连接，横向与其它单位相连接的计算机综合网 络系统。在统一思想、统一信息交换标准、统一技术规范的原则下，系统达到以 下目标： ◆为各办公室提供宽带网络支持 ◆提供公用信息交换平台 ◆提供 Web 发布信息等 Internet 的信息服务; ◆提供日常工作的处理网络化、电子化的日常办公自动化环境 ◆电子档案的信息查询，提供先进和更多的服务手段, 提高效率和质量； ◆为调控、科学决策提供有力的支持; ◆为内部网提供有力的技术保障，增加内部系统的安全性 ◆增强公司日常的工作效率。 1.4 建设内容 ◆网络资源平台：包括核心、汇聚、接入路由交换设备，主干线路规划实施， 为同创建筑设计有限公司基于网络应用的业务和工作提供强大网络资源平台。 ◆数据中心平台：包括主机/存储等基础硬件、数据库软件及应用平台软件， 构成同创建筑设计网络系统的数据汇聚、管理支撑环境； ◆管理中心平台：整合公司管理系统需共享和发布的数据，构建统一的管理 信息系统和业务系统，并为学校领导决策提供支持； ◆信息门户平台：包括部门级信息门户、个人工作平台，为用户提供个性化 信息与服务，是数字化园区对外服务的窗口。 1.5 功能分析 根据公司的实际情况分析，网络设计应满足以下几点需求： ⑴由一个主干网和多个子网组成公司局域网（Intranet）。
    ⑵主干网接入全球互联信息网外接（Internet），各子网再接入主干通信 网。 ⑶主干网接入 Internet 的方式是有线综合宽带网，速率可以在 100M 左右。 ⑷主干为百兆线路，其它线路为超五类双绞线。每个楼中都有局域网，终 端 PC 机都能接入主干网，通过室内的交换机接入。网络中心和各部门都用百兆 线路连接。 ⑸ INTERNET 服务器选用专业服务器产品，均存放在网络机房，网管工作 站使用专业的工作站来进行管理，也可以远程管理。 ⑹各应用平台的建设均可接入骨干网，构成子网应用平台。 2.1 建设原则 ⑴实用性 网络的建设要强调网络系统与网络应用并重，以应用推动建设，信息资源的 开发、利用和效果。 产品应选择主流产品，并且具有成熟、稳定、实用的特点。能充分满足日常 使用、科学决策、对外交流、以及信息自动化管理等各方面的需要。 ⑵采用开放标准 当前计算机技术的发展日新月异，各种硬件和软件产品层出不穷。但总体上 看，整个计算机仍然在开放式系统的概念下不断趋于统一，新模式主要有如下特 点： ①开放式系统越来越为广大用户所接受，传统的封闭式厂商也开始走向开放 式道路，开放式体系结构已经发展成为计算机技术的主流。 ②网络互联技术成熟，推动了分布式运算环境的建立，如 TCP/IP 的迅速发 展，已成为异种机型互联的标准。 ③关系型数据库发展已非常成熟，已成为数据库管理的主流工具。
    ④在开放系统环境 OSE(Open System Environment) 中有两个最基本的特 点：一是开放系统所采用的规范是厂家中立的，或者说是与厂家无关的； 二是 开放系统允许不同厂家的计算机系统和软件系统可以互换，并可组成一个集成的 操作环境。OSE 包括了多种功能，它能在不同厂家的网络上实现计算机应用的互 操作性、可移植性和集成性。 ⑶可扩展性 目前设计的网络系统不仅仅用于当前，同时在今后的一段时间内，将是公司 电子化的主要系统。因此，设计时一定得考虑将来的发展，除了当前设计得有一 定的超前外，还需要考虑系统的可扩充性，易于系统以后的发展。 网络系统必须有足够的扩展性，使得将来增加信息点时，只需很少变动。如 当网络设备增加、通信网络升级时，所有设备要保证仍能继续使用，而不能以弃 掉已有设备为升级的代价。采用的产品具有充分的可扩充性及升级能力，具有足 够的先进网络技术过渡的能力。 ⑷可靠性 网络可靠性需要从以下方面来保证：设备的硬件制造品质与运行软件的成熟 性。网络设备必须选用已经证实，并在实际应用中得到普遍应用的产品，只有这 样，才可能提供不间断运行的能力。网络产品应具备在线热更换的能力，当某一 板卡出现故障时，应能带电更换，而不需进行停机操作。 ⑸易维护管理性 网络管理应走向科学化，采用先进的网络管理系统，实现“在网络中心即能 实时控制、监测整个系统的运行状况，能够自动发现故障点”的目标，并具有良 好的人-机操作界面。 ⑹保护投资 在网络方案设计时充分考虑现有的硬件和软件资源，尽量把各期投资和未来 发展的兼容性容于系统方案中。保护投资从如下几个方面考虑： ①直接的硬件设备、软件系统的投资 ②应用系统开发的人力、物力、财力和时间上的投资

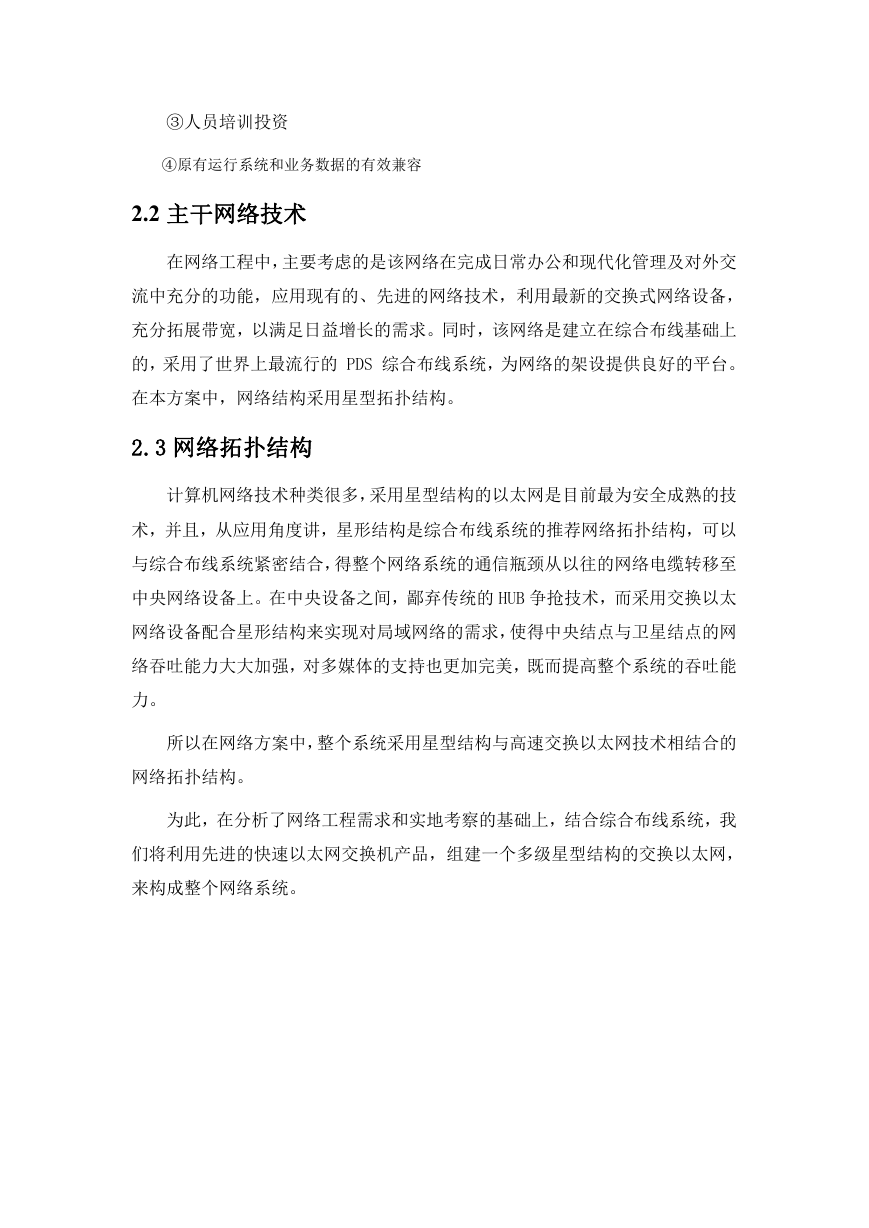

    ③人员培训投资 ④原有运行系统和业务数据的有效兼容 2.2 主干网络技术 在网络工程中，主要考虑的是该网络在完成日常办公和现代化管理及对外交 流中充分的功能，应用现有的、先进的网络技术，利用最新的交换式网络设备， 充分拓展带宽，以满足日益增长的需求。同时，该网络是建立在综合布线基础上 的，采用了世界上最流行的 PDS 综合布线系统，为网络的架设提供良好的平台。 在本方案中，网络结构采用星型拓扑结构。 2.3 网络拓扑结构 计算机网络技术种类很多，采用星型结构的以太网是目前最为安全成熟的技 术，并且，从应用角度讲，星形结构是综合布线系统的推荐网络拓扑结构，可以 与综合布线系统紧密结合，得整个网络系统的通信瓶颈从以往的网络电缆转移至 中央网络设备上。在中央设备之间，鄙弃传统的 HUB 争抢技术，而采用交换以太 网络设备配合星形结构来实现对局域网络的需求，使得中央结点与卫星结点的网 络吞吐能力大大加强，对多媒体的支持也更加完美，既而提高整个系统的吞吐能 力。 所以在网络方案中，整个系统采用星型结构与高速交换以太网技术相结合的 网络拓扑结构。 为此，在分析了网络工程需求和实地考察的基础上，结合综合布线系统，我 们将利用先进的快速以太网交换机产品，组建一个多级星型结构的交换以太网， 来构成整个网络系统。
