Cyclone PRO User Manual - 0 -

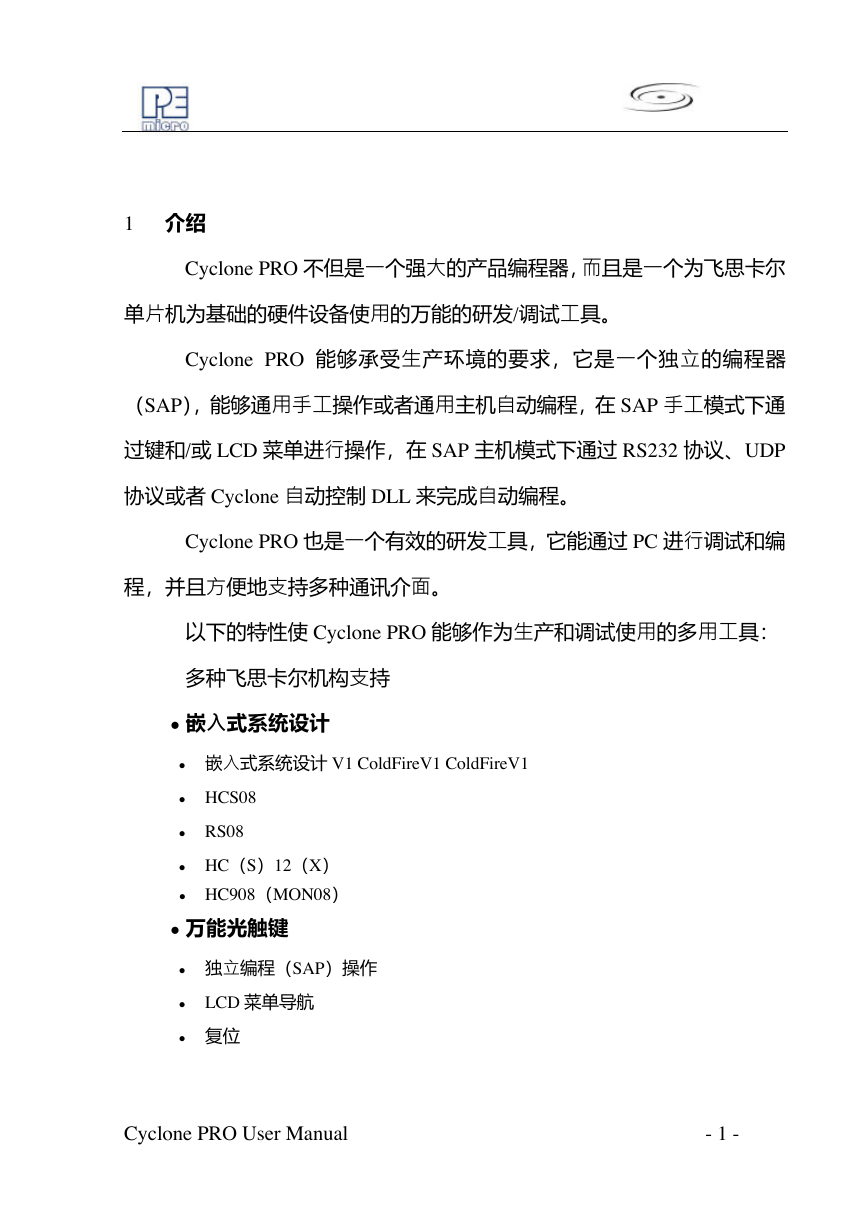

1 介绍 Cyclone PRO 不但是一个强大的产品编程器，而且是一个为飞思卡尔单片机为基础的硬件设备使用的万能的研发/调试工具。 Cyclone PRO 能够承受生产环境的要求，它是一个独立的编程器（SAP），能够通用手工操作或者通用主机自动编程，在SAP 手工模式下通过键和/或 LCD 菜单进行操作，在 SAP 主机模式下通过 RS232 协议、UDP 协议或者 Cyclone 自动控制 DLL 来完成自动编程。 Cyclone PRO 也是一个有效的研发工具，它能通过 PC 进行调试和编程，并且方便地支持多种通讯介面。以下的特性使 Cyclone PRO 能够作为生产和调试使用的多用工具：多种飞思卡尔机构支持 ●嵌入式系统设计 ● 嵌入式系统设计 V1 ColdFireV1 ColdFireV1 ● HCS08 ● RS08 ● HC（S）12（X） ● HC908（MON08） ●万能光触键 ● 独立编程（SAP）操作 ● LCD 菜单导航 ● 复位 Cyclone PRO User Manual - 1 -

●强大的 LCD 菜单 ● 执行 SAP 操作 ● 选择 SAP 图像 ● 配置 Cyclone PRO IP 设置 ● 显示操作状态 ●方便的 LED 显示 ● 操作时显示编程 ● 显示成功或者列出错误源头 ●多种通讯界面 ● 以太网 ● USB1.1 ● Baud 系列 115200、非奇偶性、8 数据位、1 停止位（可调为 RS232 控制的生产环境的 BAUD57600） ●多种储存媒体 ● 8MB 的机载储存、储存待编数据、编程算法、以及任何需用的配置设定 ● 购买了储存许可的闪存卡 ●万能电源管理 ● 在安全协议（MON08）和 BDM 模式下登陆时使用机电继电器自动循环至目标电源 ● MON08t BDM 目标下可用调线设置电源管理 ● 在清空和编程时自动提供 Vpp 电压 ●多电压操作 ● 自动探测并调至目标电压为 1.8V 至 5V Cyclone PRO User Manual - 2 -

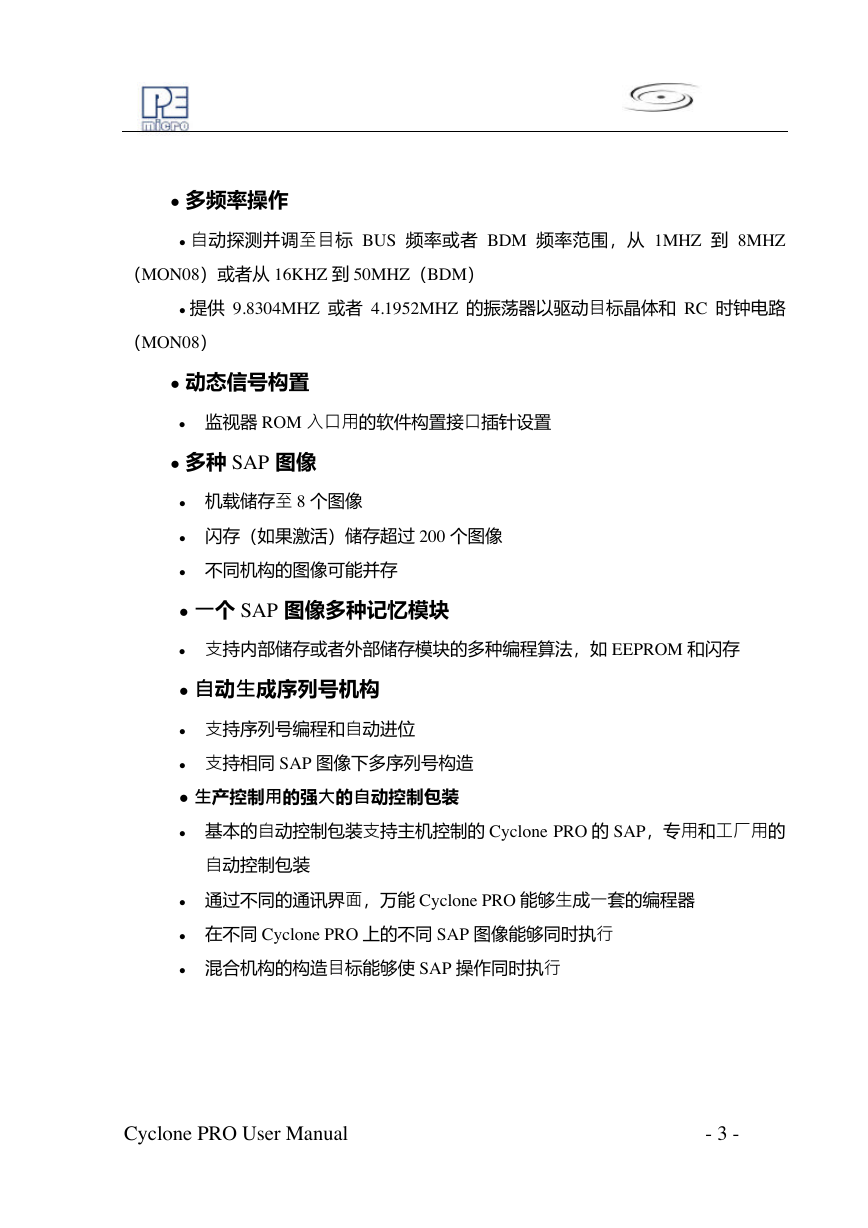

●多频率操作 ●自动探测并调至目标 BUS 频率或者 BDM 频率范围，从 1MHZ 到 8MHZ （MON08）或者从 16KHZ 到 50MHZ（BDM） ●提供 9.8304MHZ 或者 4.1952MHZ 的振荡器以驱动目标晶体和 RC 时钟电路（MON08） ●动态信号构置 ● 监视器 ROM 入口用的软件构置接口插针设置 ●多种 SAP 图像 ● 机载储存至 8 个图像 ● 闪存（如果激活）储存超过 200 个图像 ● 不同机构的图像可能并存 ●一个 SAP 图像多种记忆模块 ● 支持内部储存或者外部储存模块的多种编程算法，如 EEPROM 和闪存 ●自动生成序列号机构 ● 支持序列号编程和自动进位 ● 支持相同 SAP 图像下多序列号构造 ●生产控制用的强大的自动控制包装 ● 基本的自动控制包装支持主机控制的 Cyclone PRO 的 SAP，专用和工厂用的自动控制包装 ● 通过不同的通讯界面，万能 Cyclone PRO 能够生成一套的编程器 ● 在不同 Cyclone PRO 上的不同 SAP 图像能够同时执行 ● 混合机构的构造目标能够使 SAP 操作同时执行 Cyclone PRO User Manual - 3 -

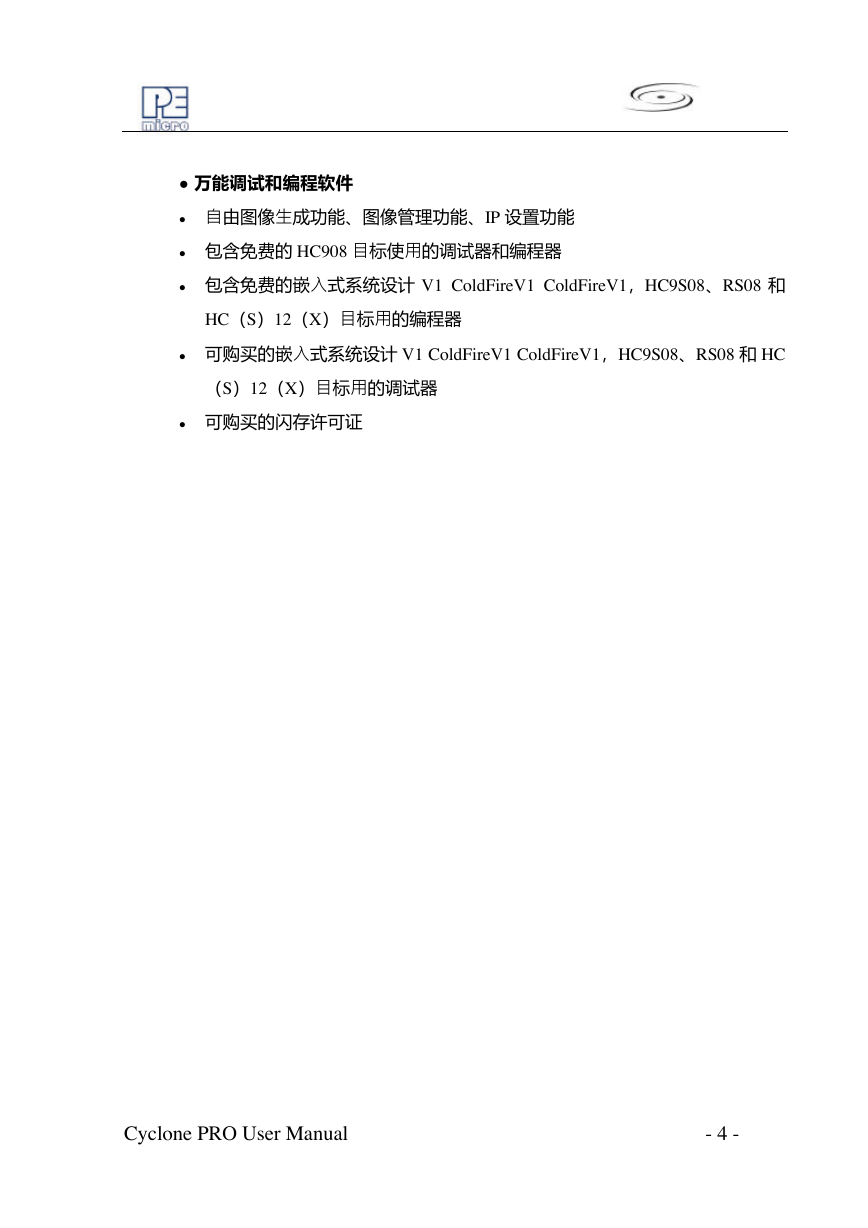

●万能调试和编程软件 ● 自由图像生成功能、图像管理功能、IP 设置功能 ● 包含免费的 HC908 目标使用的调试器和编程器 ● 包含免费的嵌入式系统设计 V1 ColdFireV1 ColdFireV1，HC9S08、RS08 和 HC（S）12（X）目标用的编程器 ● 可购买的嵌入式系统设计 V1 ColdFireV1 ColdFireV1，HC9S08、RS08 和 HC （S）12（X）目标用的调试器 ● 可购买的闪存许可证 Cyclone PRO User Manual - 4 -

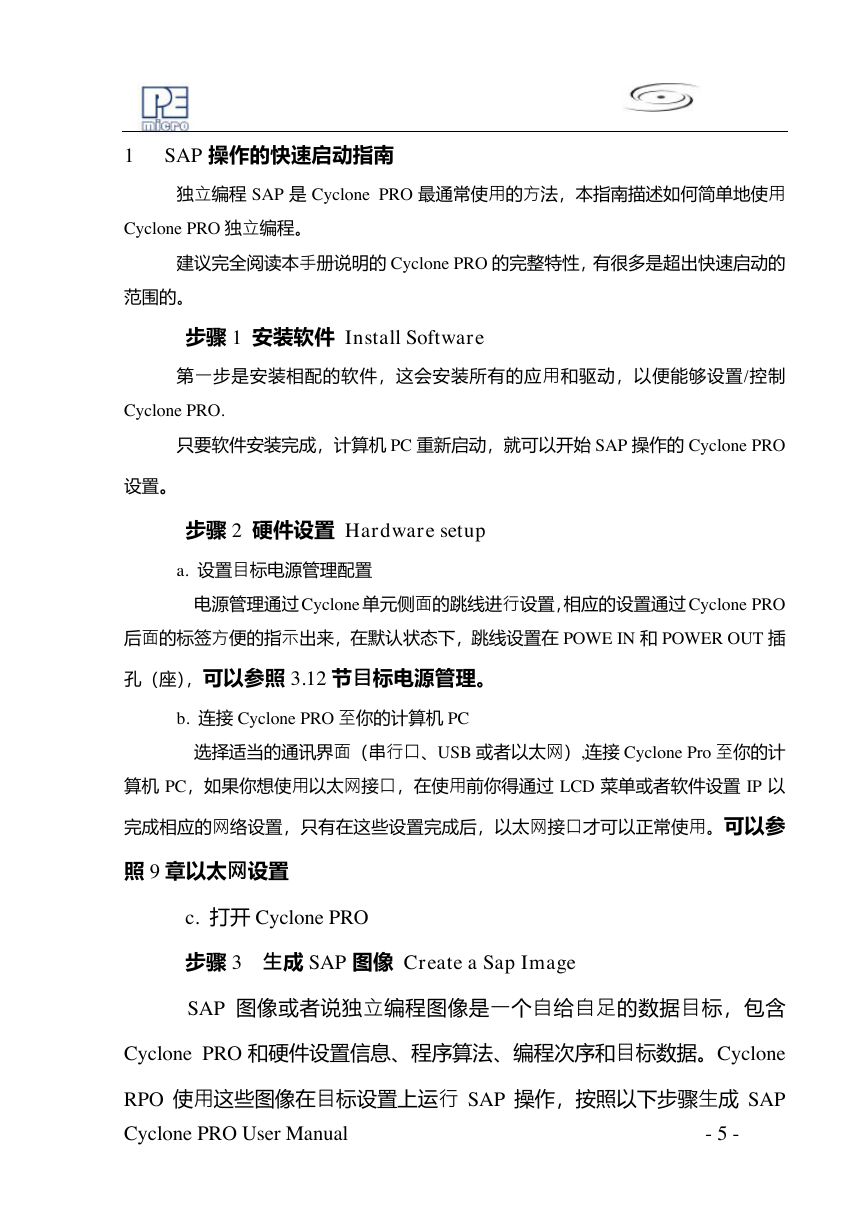

1 SAP 操作的快速启动指南独立编程 SAP 是 Cyclone PRO 最通常使用的方法，本指南描述如何简单地使用 Cyclone PRO 独立编程。建议完全阅读本手册说明的 Cyclone PRO 的完整特性，有很多是超出快速启动的范围的。步骤 1 安装软件 Install Software 第一步是安装相配的软件，这会安装所有的应用和驱动，以便能够设置/控制 Cyclone PRO. 只要软件安装完成，计算机 PC 重新启动，就可以开始 SAP 操作的 Cyclone PRO 设置。步骤 2 硬件设置 Hardware setup a. 设置目标电源管理配置电源管理通过 Cyclone 单元侧面的跳线进行设置，相应的设置通过Cyclone PRO 后面的标签方便的指示出来，在默认状态下，跳线设置在POWE IN 和 POWER OUT 插孔（座），可以参照 3.12 节目标电源管理。 b. 连接 Cyclone PRO 至你的计算机 PC 选择适当的通讯界面（串行口、USB 或者以太网）,连接 Cyclone Pro 至你的计算机 PC，如果你想使用以太网接口，在使用前你得通过 LCD 菜单或者软件设置 IP 以完成相应的网络设置，只有在这些设置完成后，以太网接口才可以正常使用。可以参照 9 章以太网设置 c. 打开 Cyclone PRO 步骤 3 生成 SAP 图像 Create a Sap Image SAP 图像或者说独立编程图像是一个自给自足的数据目标，包含 Cyclone PRO 和硬件设置信息、程序算法、编程次序和目标数据。Cyclone RPO 使用这些图像在目标设置上运行 SAP 操作，按照以下步骤生成 SAP Cyclone PRO User Manual - 5 -

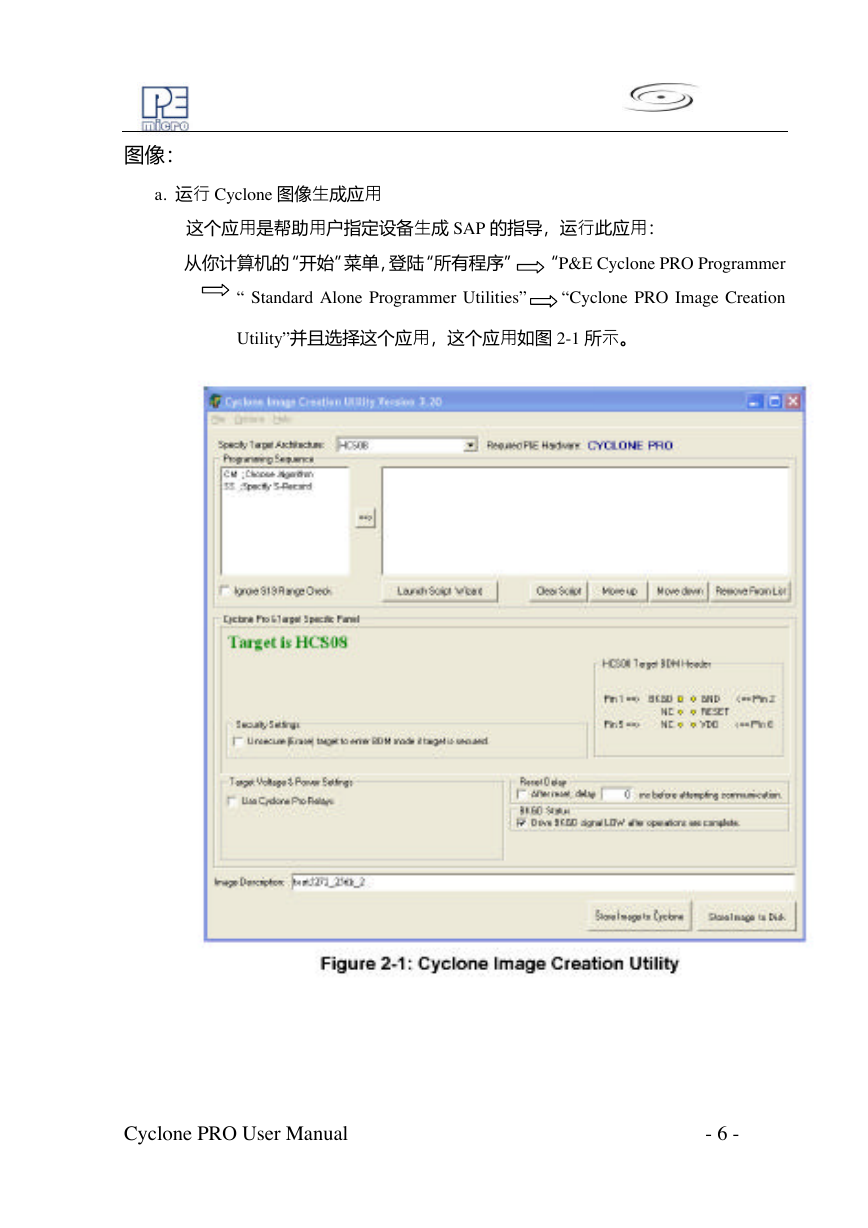

图像： a. 运行 Cyclone 图像生成应用这个应用是帮助用户指定设备生成 SAP 的指导，运行此应用：从你计算机的“开始”菜单，登陆“所有程序” “P&E Cyclone PRO Programmer “ Standard Alone Programmer Utilities” “Cyclone PRO Image Creation Utility”并且选择这个应用，这个应用如图 2-1 所示。 Cyclone PRO User Manual - 6 -

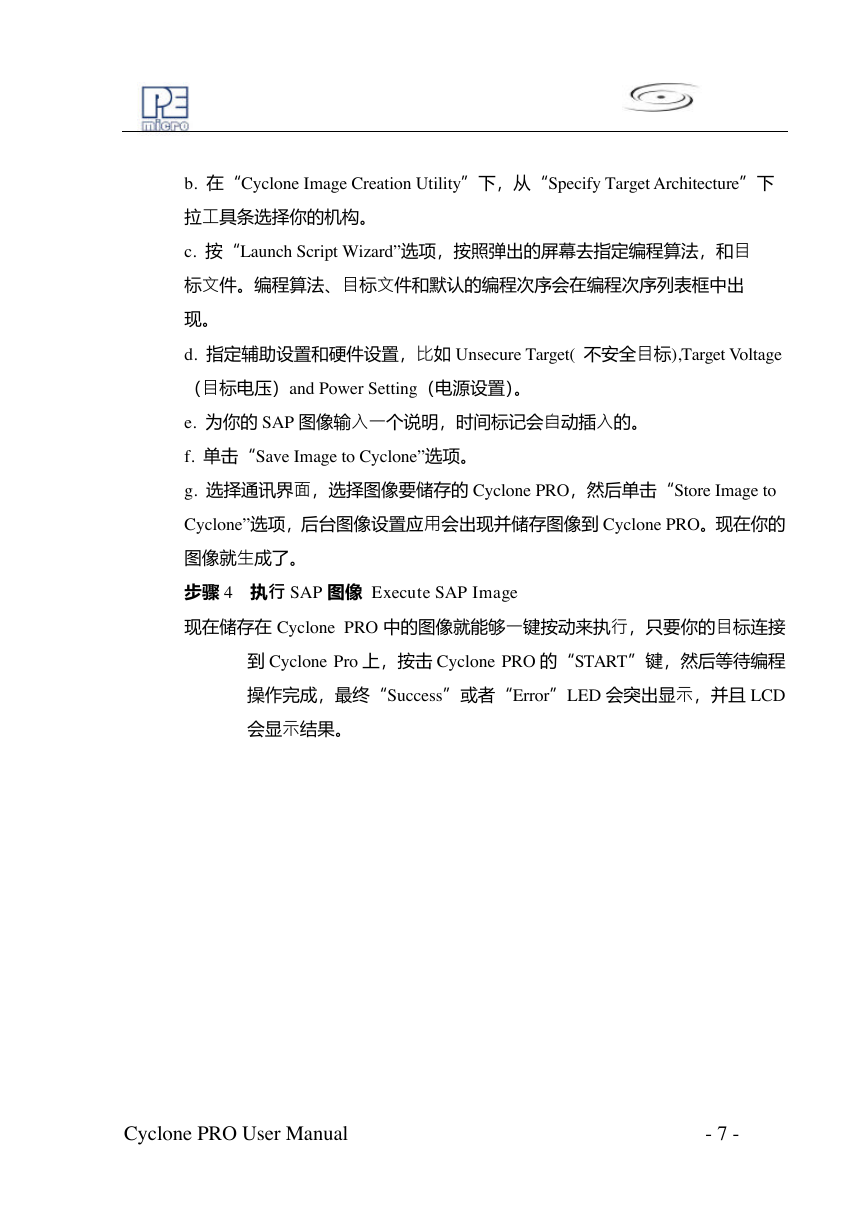

b. 在“Cyclone Image Creation Utility”下，从“Specify Target Architecture”下拉工具条选择你的机构。 c. 按“Launch Script Wizard”选项，按照弹出的屏幕去指定编程算法，和目标文件。编程算法、目标文件和默认的编程次序会在编程次序列表框中出现。 d. 指定辅助设置和硬件设置，比如 Unsecure Target( 不安全目标),Target Voltage （目标电压）and Power Setting（电源设置）。 e. 为你的 SAP 图像输入一个说明，时间标记会自动插入的。 f. 单击“Save Image to Cyclone”选项。 g. 选择通讯界面，选择图像要储存的 Cyclone PRO，然后单击“Store Image to Cyclone”选项，后台图像设置应用会出现并储存图像到 Cyclone PRO。现在你的图像就生成了。步骤 4 执行 SAP 图像 Execute SAP Image 现在储存在 Cyclone PRO 中的图像就能够一键按动来执行，只要你的目标连接到 Cyclone Pro 上，按击 Cyclone PRO 的“START”键，然后等待编程操作完成，最终“Success”或者“Error”LED 会突出显示，并且 LCD 会显示结果。 Cyclone PRO User Manual - 7 -
