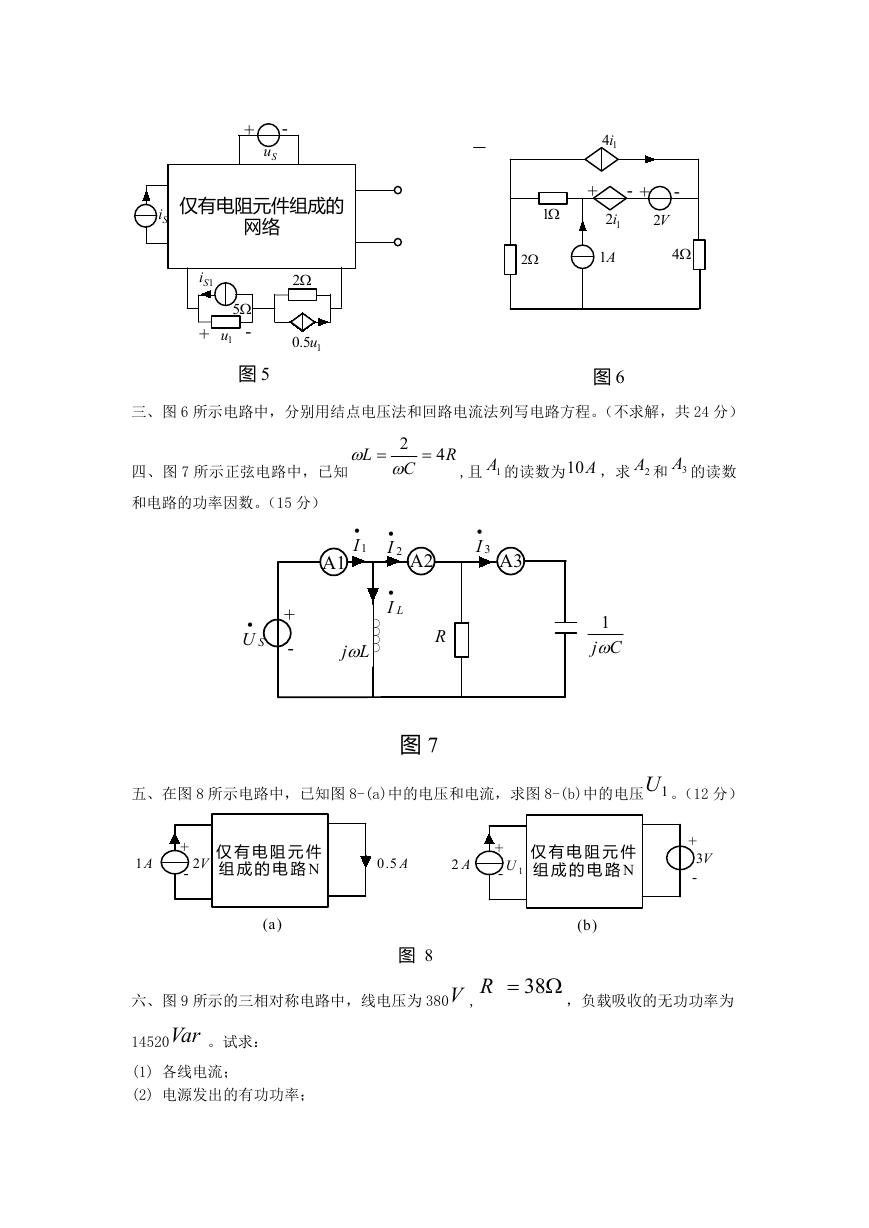

2012 年山东青岛科技大学电路考研真题一、简答题 (4 小题, 共 36 分) 1.求图 1 所示无源二端网络的输入电阻。（8 分） 2.求图 2 所示二端口的 Y 和 H 参数矩阵。（10 分） 3.对于图 3 所示的有向图，若选择支路 1,3,5,7 为树，写出基本割集矩阵和基本回路矩阵。（10 分） 4.画出图 4 电路的去耦等效电路，当 1 rad / s 时，求端口的输入阻抗 Z。（8 分） 5 1i 1 15i 3 图 1 2 4 1 图 3 110i + - 5 6 8 7 2 2' 1 1' + 1u - 2 2 图 2 2H 1 14u 2H 1H 1H 3H 0.2F 图 4 二、图 5 所示电路中，当理想电流源 si 反向，而理想电压源电压加倍时，电压 abU 变为原来的 0.5 倍，问理想电流源电流 si 减半而理想电压源反向时， abU 变为原来的几倍？（15 分）

+ - Su Si 仅有电阻元件组成的网络 1Si + 5 - 1u 图 5 2 15.0 u 14i + - + - 12i A1 V2 4 1 2 图 6 三、图 6 所示电路中，分别用结点电压法和回路电流法列写电路方程。（不求解，共 24 分）四、图 7 所示正弦电路中，已知和电路的功率因数。（15 分） L   2  C  4 R ,且 1A 的读数为 A10 ，求 2A 和 3A 的读数  I 3 A3  I 1 A1 Lj A2  I 2  LI R  SU + - 1 Cj 图 7 五、在图 8 所示电路中，已知图 8-(a)中的电压和电流，求图 8-(b)中的电压 1U 。（12 分） A1 + - V2 仅有电阻元件组成的电路 N A5.0 A2 + - 1U 仅有电阻元件组成的电路 N + V3 - (a) (b) 图 8 六、图 9 所示的三相对称电路中，线电压为 380V , 14520Var 。试求： (1) 各线电流； (2) 电源发出的有功功率； R  38 ，负载吸收的无功功率为

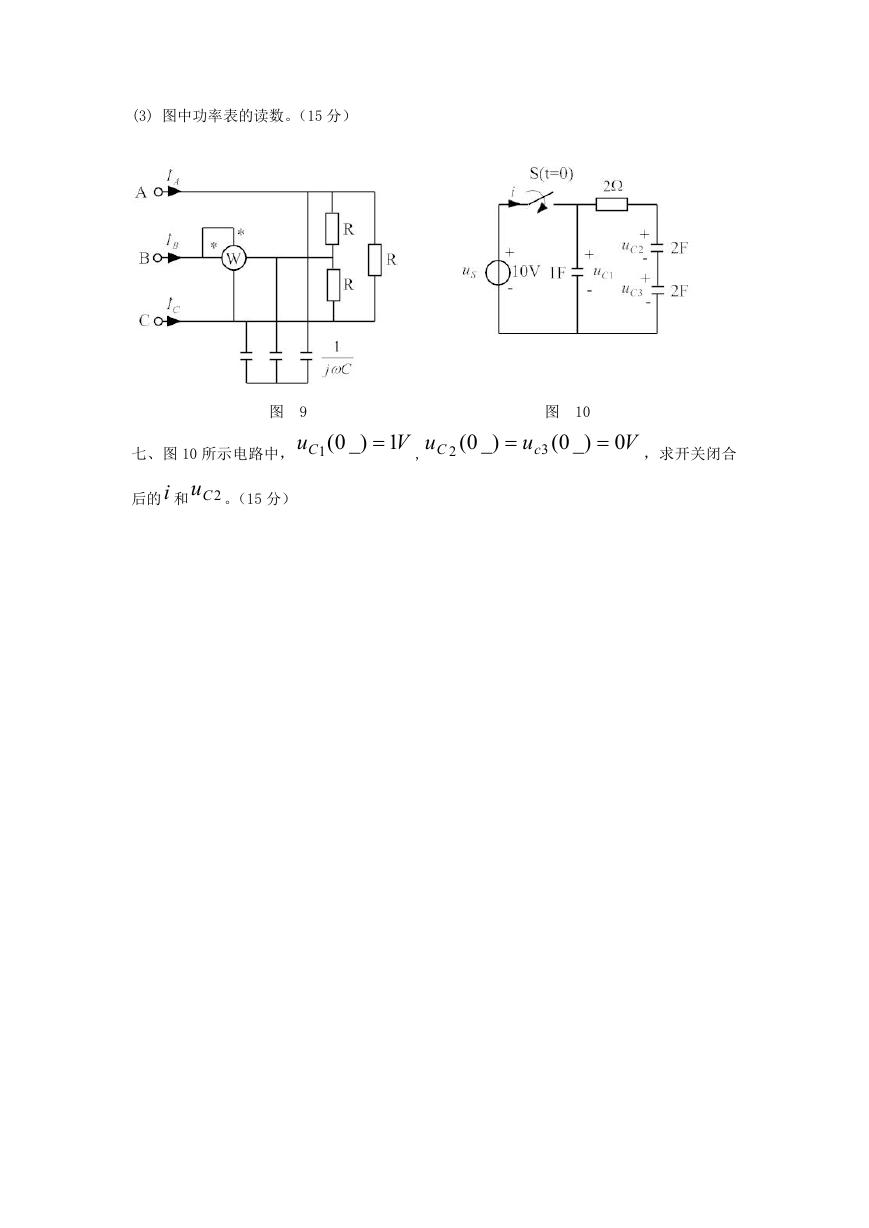

(3) 图中功率表的读数。（15 分）图 9 uC _)0(1  1 V u , C 2 _)0(  u c 七、图 10 所示电路中，后的i 和 2Cu 。（15 分）图 10 _)0( 3  0 V ，求开关闭合
