作者:曹中明
最小部门:小批量验证工段
所属产品:ALE-CL00
来源: 市场返修
关键词:不读SIM卡
单板条码:A000005569A874
1、 现象、问题描述
此板工单故障描述为不读SIM卡,插入SIM卡开机,手机确实不读SIM卡,故障复现。
2、 关键过程、根本原因分析
(1) 目检SIM卡座及相关元器件没有发现破损,发霉,等不良痕迹。
(2) 用万用测量J2301各引脚的对地阻抗,各测试点值与良板对比,如下表所示:
各引脚
良板
测试板
1
566
557
2
3
5
454
455
454
455
接地脚
接地脚
6
550
542
7
550
542
不识SIM卡
(3) 测量插卡VREG_L14无电压、不插卡VREG_L14无电压,VREG_L14无电压可能大家以为是电源没有输出电压,因VREG_L14电压是检测到卡在位时才会有输出;插卡VREG_L5_1P8有
1.8V电压、不插卡VREG_L5_1P8也有1.8V电压,插卡VREG_L5_1P8电压因是0V,说明手机没有检测到有插卡;测量J2301第4引脚对地阻抗无穷大,由此可判断出J2301卡座第4引脚虚焊。

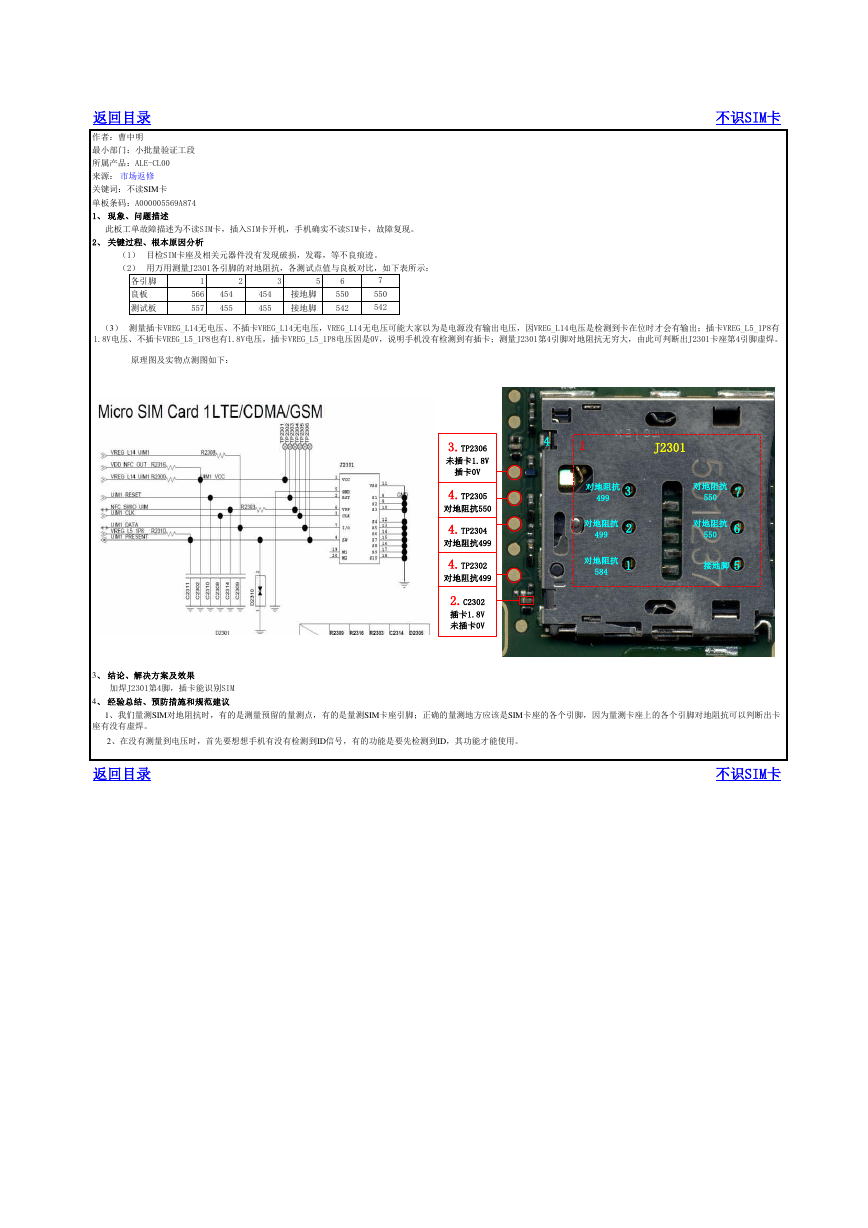

原理图及实物点测图如下:
3.TP2306
未插卡1.8V
1
4
插卡0V
对地阻抗
3
4.TP2305
对地阻抗550
499
对地阻抗
4.TP2304
对地阻抗499
499
2
对地阻抗
4.TP2302
对地阻抗499
584
1
2.C2302
插卡1.8V
未插卡0V
J2301
对地阻抗
550
对地阻抗
550
接地脚
7
6
5
3、 结论、解决方案及效果
加焊J2301第4脚,插卡能识别SIM
4、 经验总结、预防措施和规范建议
1、我们量测SIM对地阻抗时,有的是测量预留的量测点,有的是量测SIM卡座引脚;正确的量测地方应该是SIM卡座的各个引脚,因为量测卡座上的各个引脚对地阻抗可以判断出卡
座有没有虚焊。
2、在没有测量到电压时,首先要想想手机有没有检测到ID信号,有的功能是要先检测到ID,其功能才能使用。
