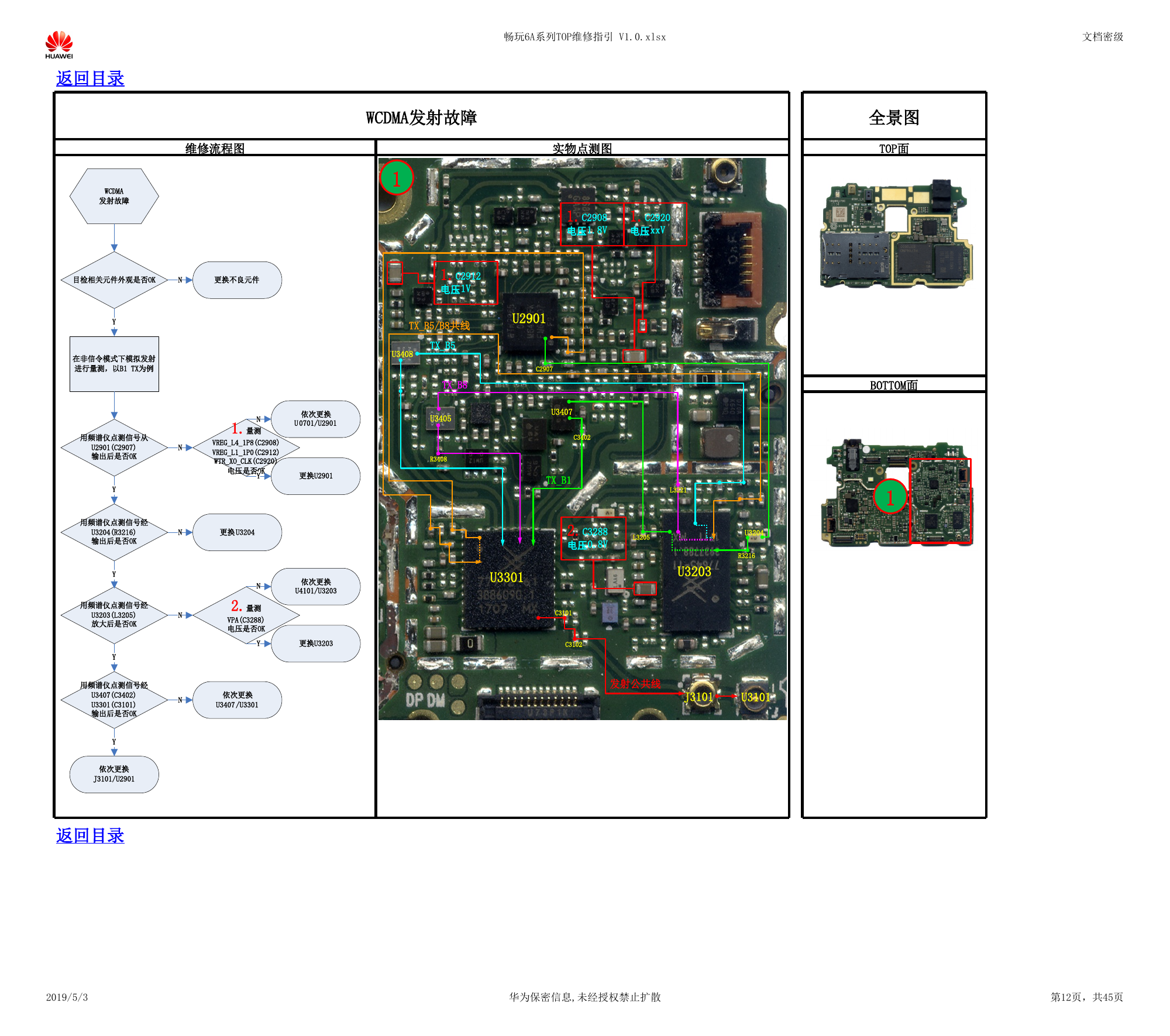

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 WCDMA发射故障 维修流程图 实物点测图 1 1.C2912 电压1V TX_B5/B8共线 TX_B5 U3408 TX_B8 U3405 R3408 1.C2908 电压1.8V 1.C2920 电压xxV U2901 C2907 U3407 C3402 TX_B1 L3221 U3204 R3216 U3203 2.C3288 电压0.8V L3205 U3301 C3101 C3102 发射公共线 J3101 U3101 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第12页，共45页 WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B1 TX为例用频谱仪点测信号从U2901(C2907)输出后是否OK1.量测VREG_L4_1P8(C2908) VREG_L1_1P0(C2912)WTR_XO_CLK(C2920)电压是否OK依次更换U0701/U2901NY更换U2901NNYY用频谱仪点测信号经U3203(L3205)放大后是否OKNY2.量测VPA(C3288)电压是否OK依次更换U4101/U3203N更换U3203Y用频谱仪点测信号经U3407(C3402)U3301(C3101)输出后是否OK依次更换U3407/U3301依次更换J3101/U2901NYNY用频谱仪点测信号经U3204(R3216)输出后是否OK更换U3204
