RTK培训操作流程.doc
1 RTK使用准备--架设外挂电台基准站
2.1 设置基准站发射信号
2.1.1手薄连接基准站10903689
2.1.2设置基准站发射信号
2.2设置移动站接收信号
2.2.1手薄连接移动站10903288
2.2.2设置移动站接收信号
2.3补充说明
2.3.1信号灯说明
2.3.2移动站显示单点解决办法？
2.3.3基准站不发射信号解决办法？
2.3.4切记，设置基站时一定要平滑采集坐标！
3 内置电台如何设置固定解
3.1 设置基准站发射信号
3.2 设置移动站接收信号
4 创建项目与计算坐标转换参数
4.1 创建项目
4.2参数计算
4.1 把控制点输入到控制点库
4.2采集控制点坐标
4.3计算参数
4.4检核精度
4.5进行碎步测量
5.RTK测量坐标数据导出

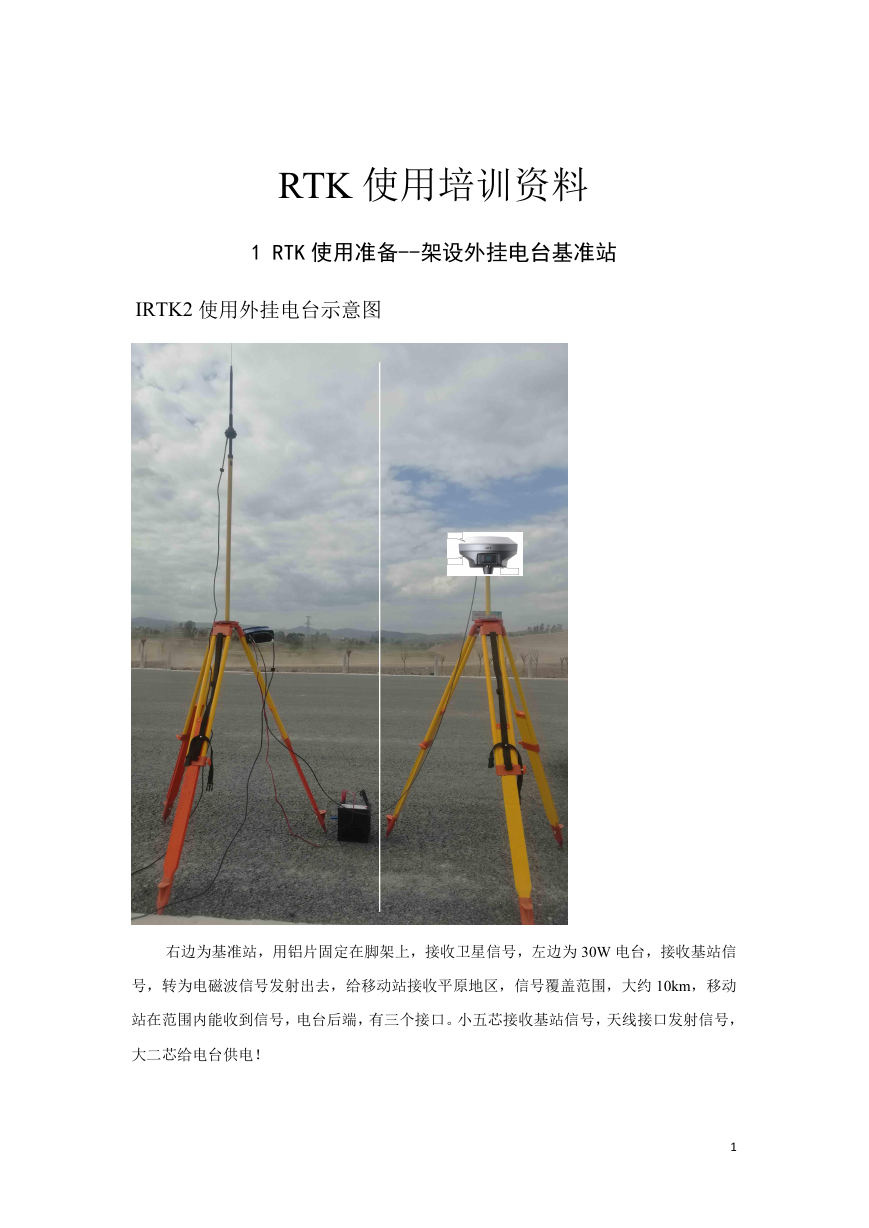

RTK 使用培训资料
1 RTK 使用准备--架设外挂电台基准站
IRTK2 使用外挂电台示意图
右边为基准站，用铝片固定在脚架上，接收卫星信号，左边为 30W 电台，接收基站信
号，转为电磁波信号发射出去，给移动站接收平原地区，信号覆盖范围，大约 10km，移动
站在范围内能收到信号，电台后端，有三个接口。小五芯接收基站信号，天线接口发射信号，
大二芯给电台供电！
1

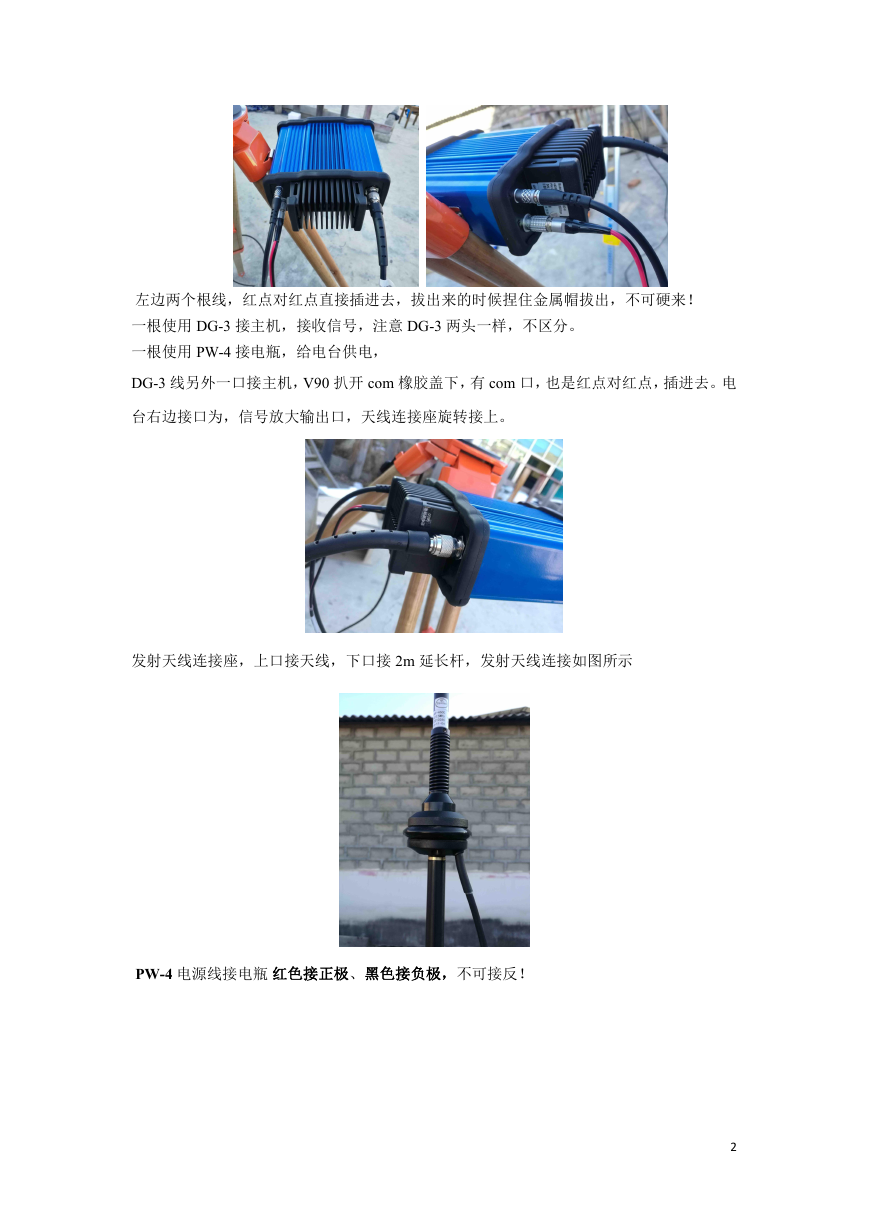

左边两个根线，红点对红点直接插进去，拔出来的时候捏住金属帽拔出，不可硬来！
一根使用 DG-3 接主机，接收信号，注意 DG-3 两头一样，不区分。
一根使用 PW-4 接电瓶，给电台供电，
DG-3 线另外一口接主机，V90 扒开 com 橡胶盖下，有 com 口，也是红点对红点，插进去。电
台右边接口为，信号放大输出口，天线连接座旋转接上。
发射天线连接座，上口接天线，下口接 2m 延长杆，发射天线连接如图所示
PW-4 电源线接电瓶 红色接正极、黑色接负极，不可接反！
2

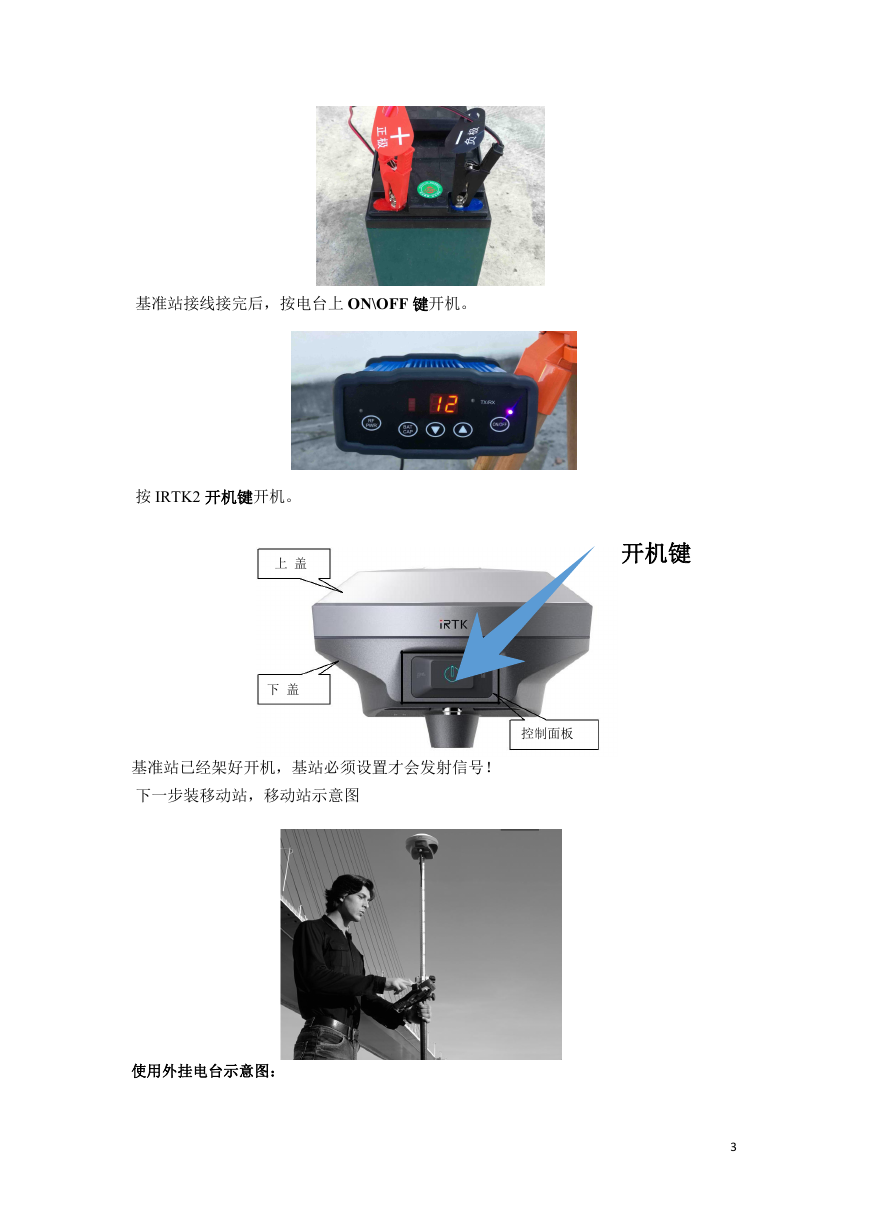

基准站接线接完后，按电台上 ON\OFF 键开机。
开机键
按 IRTK2 开机键开机。
上 盖
下 盖
基准站已经架好开机，基站必须设置才会发射信号！
下一步装移动站，移动站示意图
控制面板
使用外挂电台示意图：
3

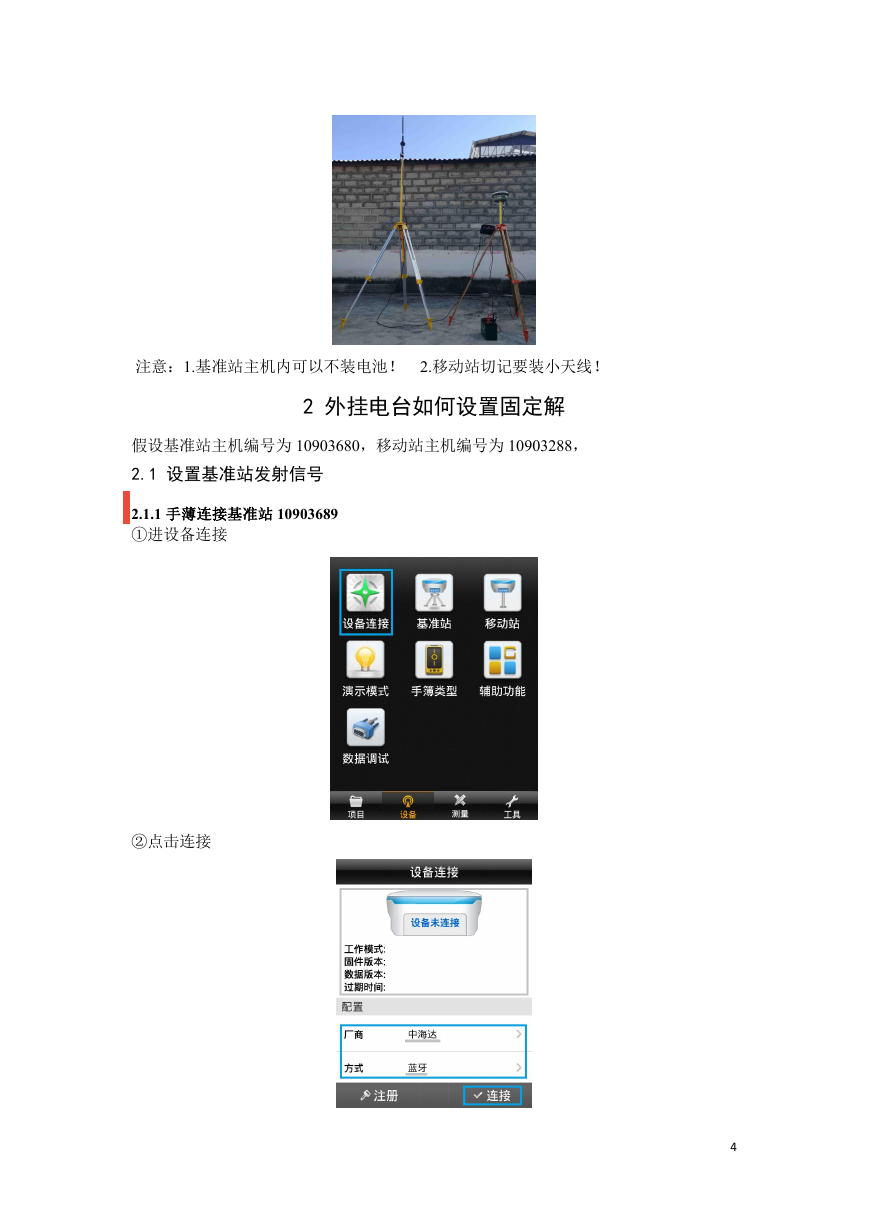

注意：1.基准站主机内可以不装电池！ 2.移动站切记要装小天线！
2 外挂电台如何设置固定解
假设基准站主机编号为 10903680，移动站主机编号为 10903288，
2.1 设置基准站发射信号
2.1.1 手薄连接基准站 10903689
①进设备连接
②点击连接
4

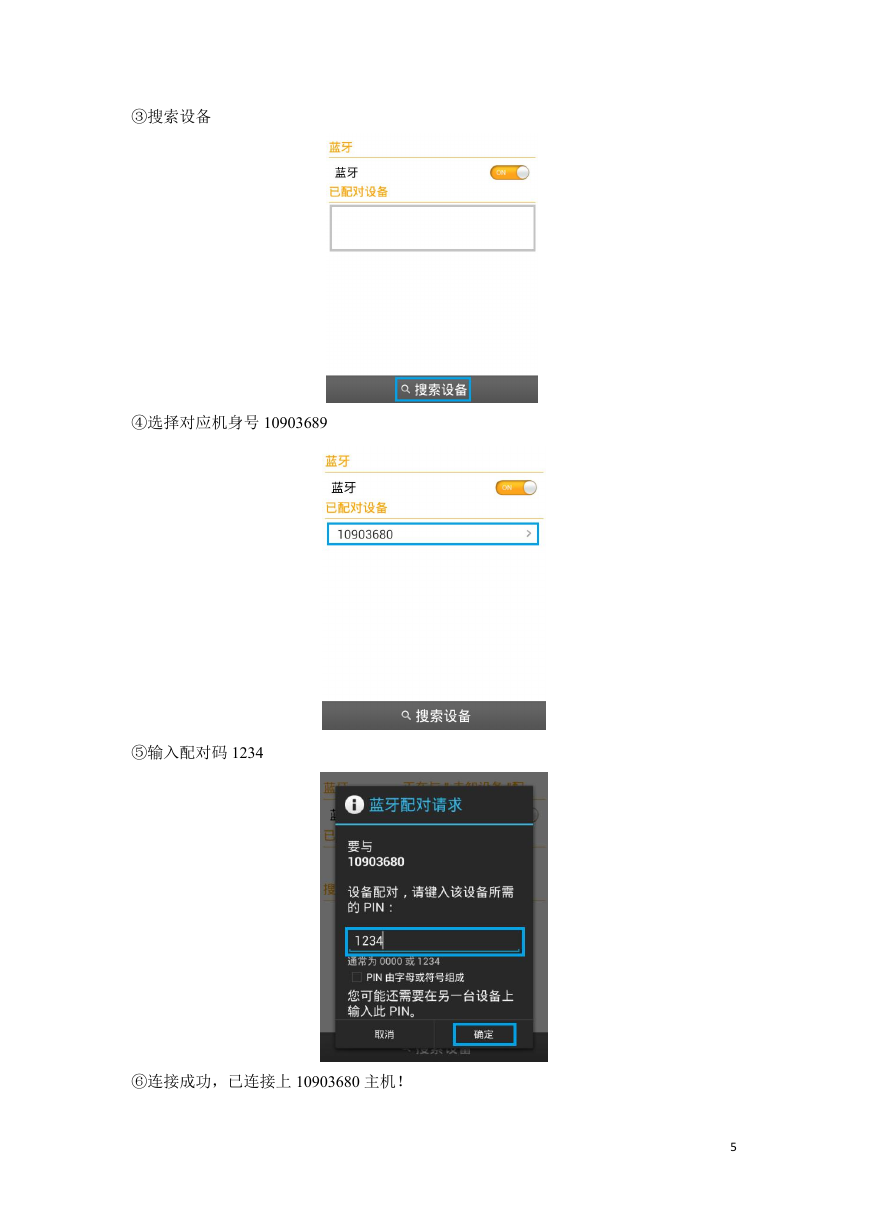

③搜索设备
④选择对应机身号 10903689
⑤输入配对码 1234
⑥连接成功，已连接上 10903680 主机！
5

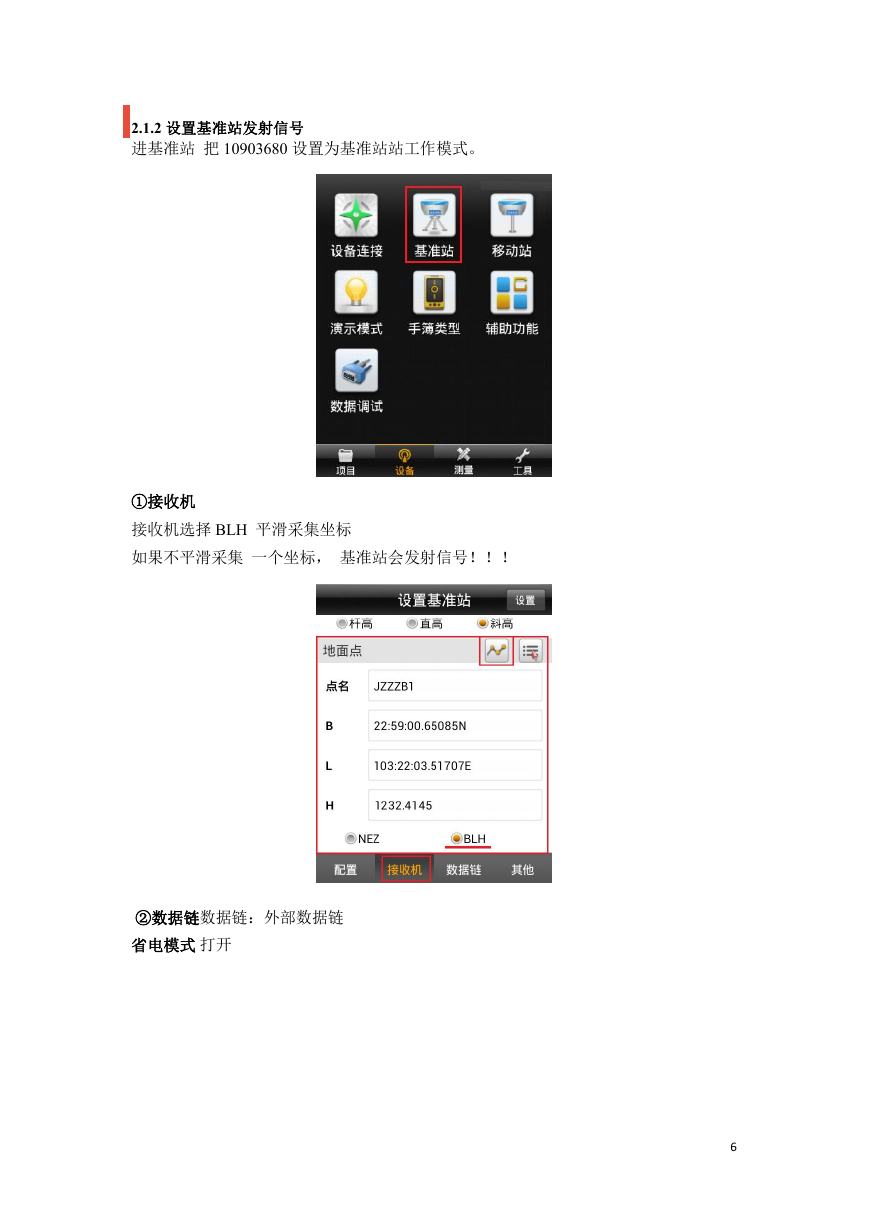

2.1.2 设置基准站发射信号
进基准站 把 10903680 设置为基准站站工作模式。
①接收机
接收机选择 BLH 平滑采集坐标
如果不平滑采集 一个坐标， 基准站会发射信号！！！
②数据链数据链：外部数据链
省电模式 打开
6

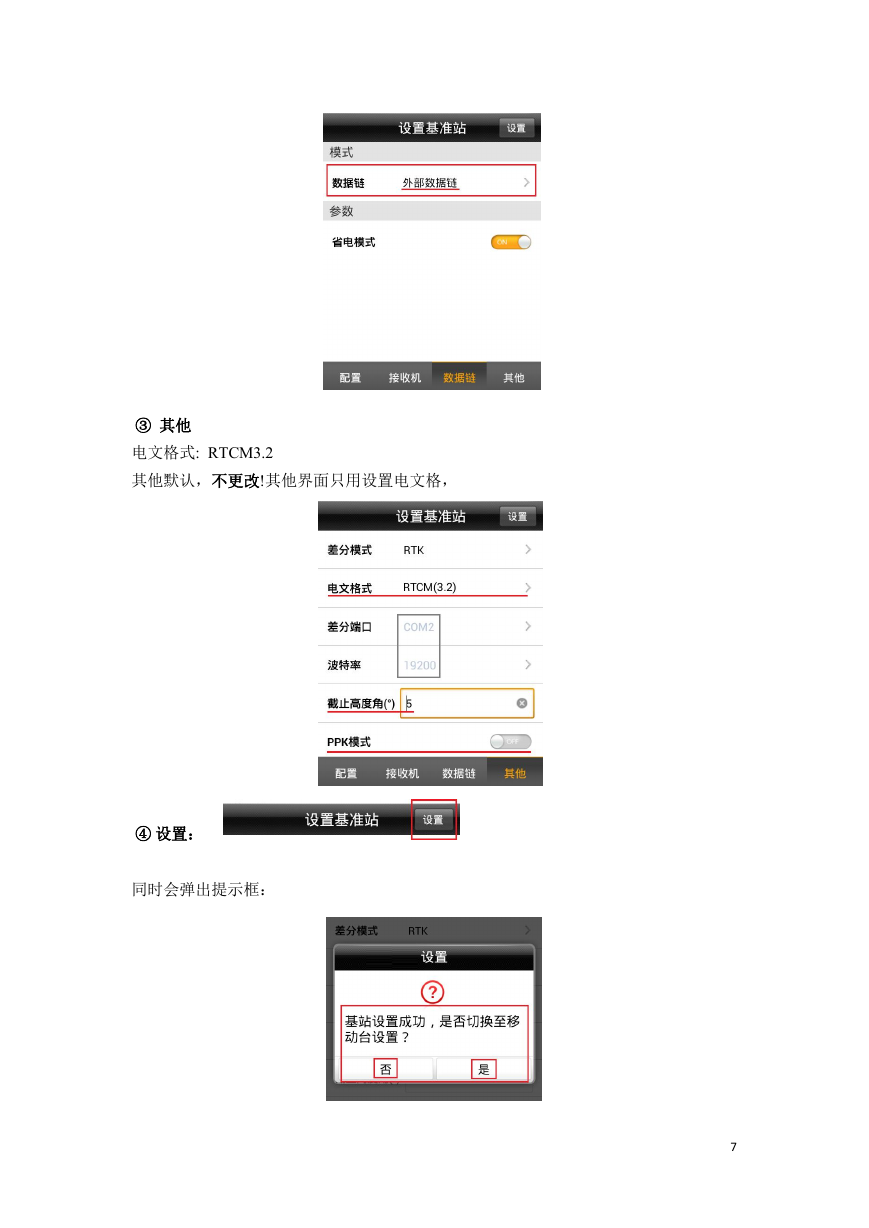

③ 其他
电文格式: RTCM3.2
其他默认，不更改!其他界面只用设置电文格，
④ 设置：
同时会弹出提示框：
7

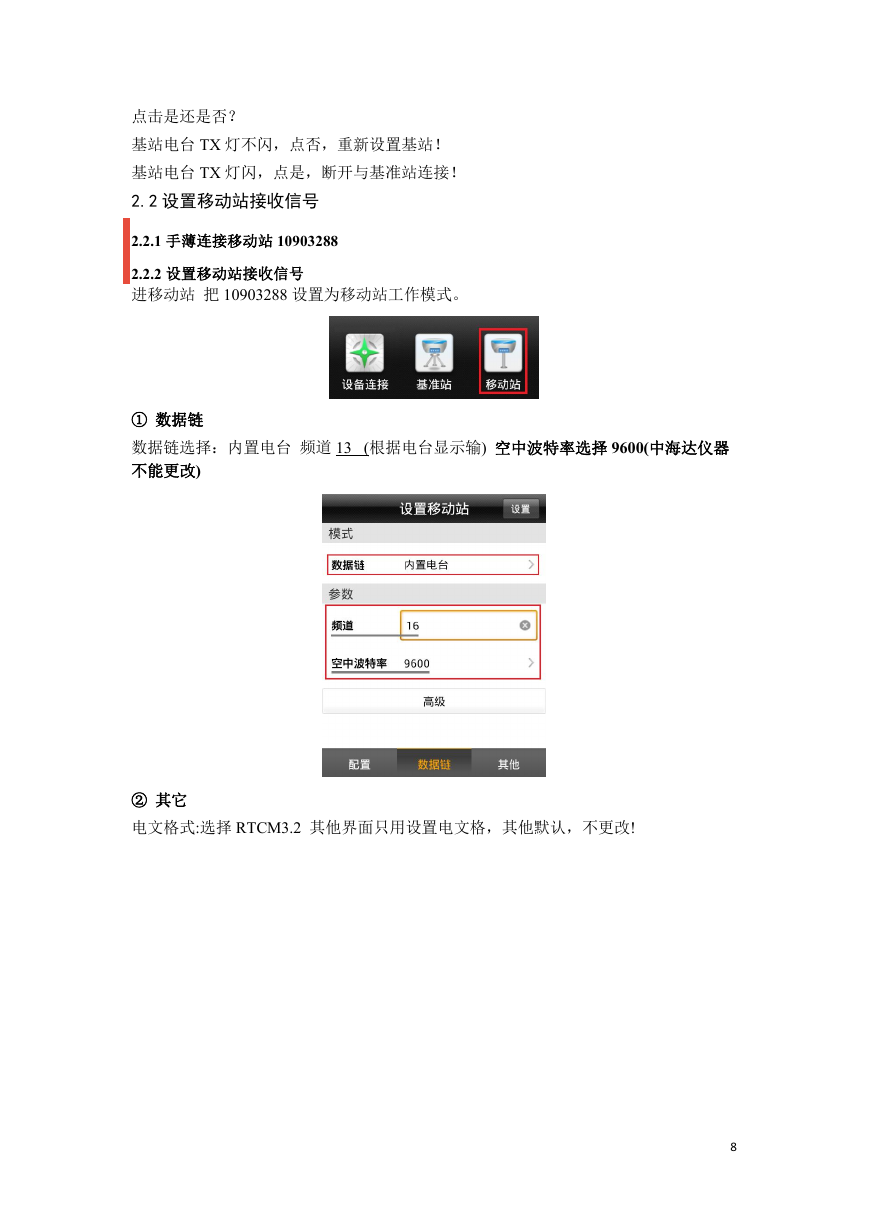

点击是还是否？
基站电台 TX 灯不闪，点否，重新设置基站！
基站电台 TX 灯闪，点是，断开与基准站连接！
2.2 设置移动站接收信号
2.2.1 手薄连接移动站 10903288
2.2.2 设置移动站接收信号
进移动站 把 10903288 设置为移动站工作模式。
① 数据链
数据链选择：内置电台 频道 13 (根据电台显示输) 空中波特率选择 9600(中海达仪器
不能更改)
② 其它
电文格式:选择 RTCM3.2 其他界面只用设置电文格，其他默认，不更改!
8
