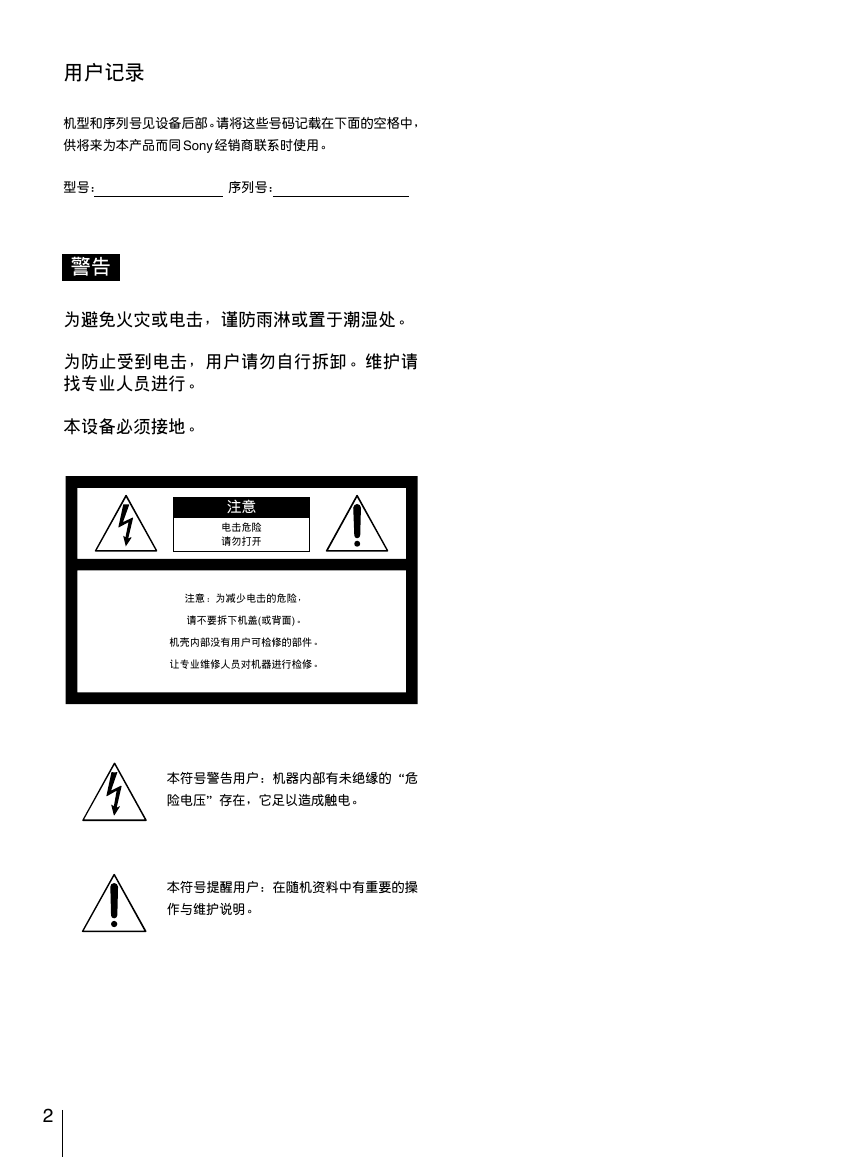

用户记录机型和序列号见设备后部。请将这些号码记载在下面的空格中，供将来为本产品而同 Sony 经销商联系时使用。型号：序列号：警告为避免火灾或电击，谨防雨淋或置于潮湿处。为防止受到电击，用户请勿自行拆卸。维护请找专业人员进行。本设备必须接地。注意电击危险请勿打开注意：为减少电击的危险，请不要拆下机盖(或背面)。机壳内部没有用户可检修的部件。让专业维修人员对机器进行检修。本符号警告用户：机器内部有未绝缘的“危险电压”存在，它足以造成触电。本符号提醒用户：在随机资料中有重要的操作与维护说明。 2

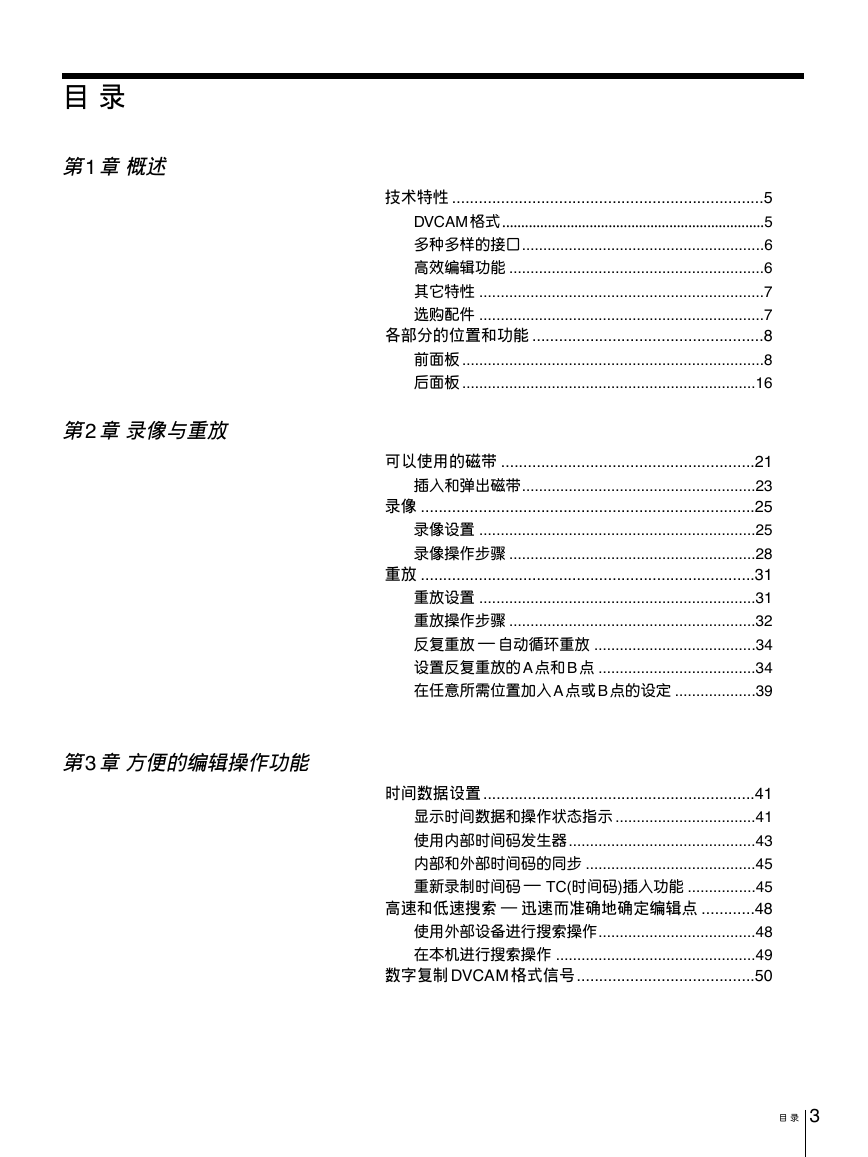

目录第1章概述第2章录像与重放第3章方便的编辑操作功能技术特性 ......................................................................5 DVCAM 格式 .....................................................................5 多种多样的接口.........................................................6 高效编辑功能 ............................................................6 其它特性 ...................................................................7 选购配件 ...................................................................7 各部分的位置和功能 ....................................................8 前面板 .......................................................................8 后面板 .....................................................................16 可以使用的磁带 .........................................................21 插入和弹出磁带.......................................................23 录像 ...........................................................................25 录像设置 .................................................................25 录像操作步骤 ..........................................................28 重放 ...........................................................................31 重放设置 .................................................................31 重放操作步骤 ..........................................................32 反复重放－自动循环重放 ......................................34 设置反复重放的 A 点和 B 点 .....................................34 在任意所需位置加入 A 点或 B 点的设定 ...................39 时间数据设置 .............................................................41 显示时间数据和操作状态指示 .................................41 使用内部时间码发生器............................................43 内部和外部时间码的同步 ........................................45 重新录制时间码－ TC(时间码)插入功能 ................45 高速和低速搜索－迅速而准确地确定编辑点 ............48 使用外部设备进行搜索操作.....................................48 在本机进行搜索操作 ...............................................49 数字复制DVCAM 格式信号........................................50 目录 3

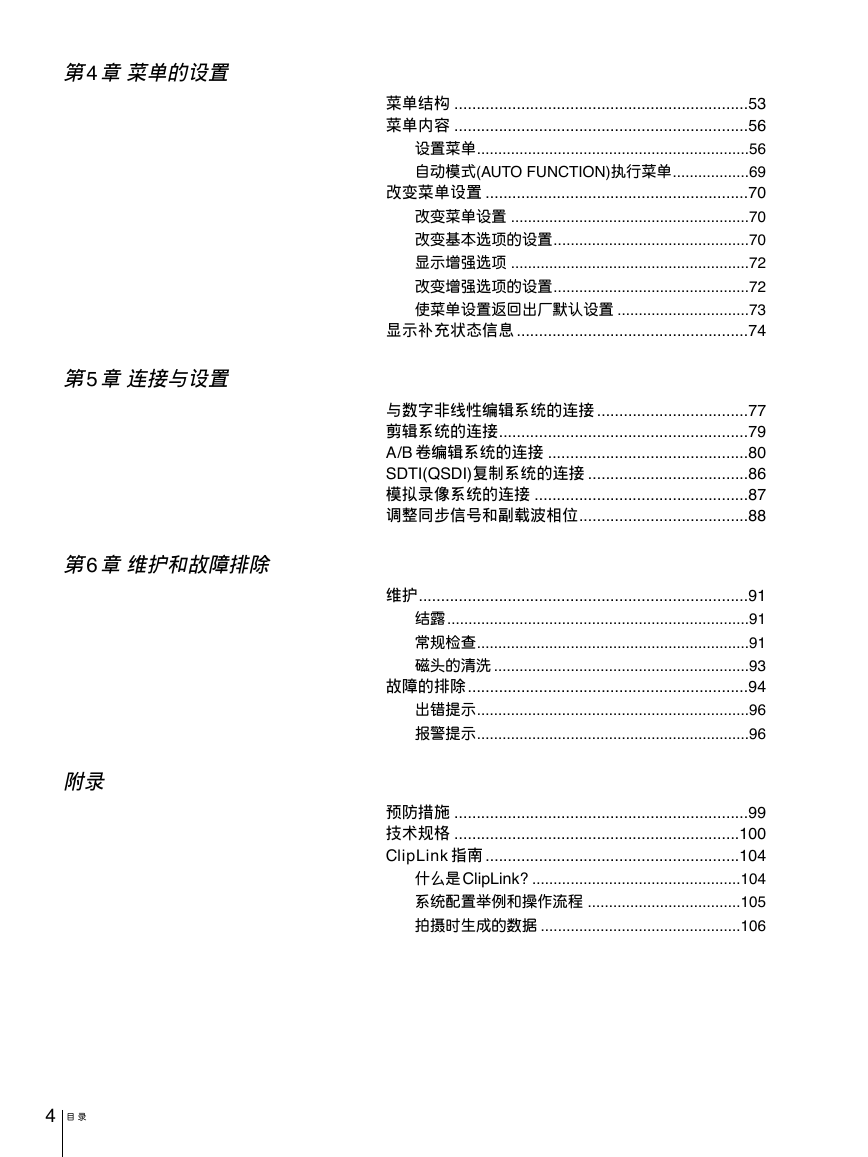

菜单结构 ..................................................................53 菜单内容 ..................................................................56 设置菜单................................................................56 自动模式(AUTO FUNCTION)执行菜单..................69 改变菜单设置 ...........................................................70 改变菜单设置 ........................................................70 改变基本选项的设置..............................................70 显示增强选项 ........................................................72 改变增强选项的设置..............................................72 使菜单设置返回出厂默认设置 ...............................73 显示补充状态信息 ....................................................74 与数字非线性编辑系统的连接 ..................................77 剪辑系统的连接........................................................79 A/B 卷编辑系统的连接 .............................................80 SDTI(QSDI)复制系统的连接 ....................................86 模拟录像系统的连接 ................................................87 调整同步信号和副载波相位......................................88 维护..........................................................................91 结露.......................................................................91 常规检查................................................................91 磁头的清洗 ............................................................93 故障的排除...............................................................94 出错提示................................................................96 报警提示................................................................96 预防措施 ..................................................................99 技术规格 ................................................................100 ClipLink 指南 .........................................................104 什么是ClipLink? .................................................104 系统配置举例和操作流程 ....................................105 拍摄时生成的数据 ...............................................106 第4章菜单的设置第5章连接与设置第6章维护和故障排除附录 4 目录

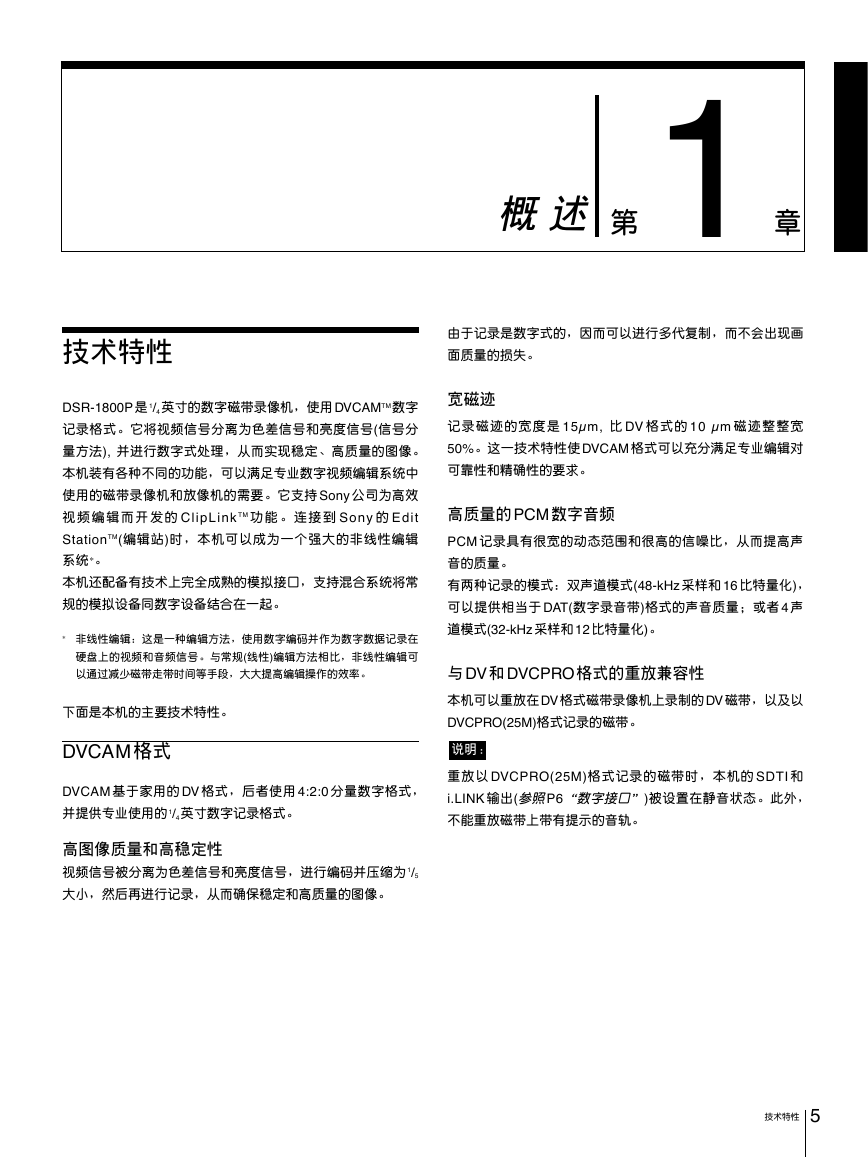

技术特性 DSR-1800P 是 1/4英寸的数字磁带录像机，使用 DVCAMTM数字记录格式。它将视频信号分离为色差信号和亮度信号(信号分量方法), 并进行数字式处理，从而实现稳定、高质量的图像。本机装有各种不同的功能，可以满足专业数字视频编辑系统中使用的磁带录像机和放像机的需要。它支持 Sony 公司为高效视频编辑而开发的 ClipLink TM 功能。连接到 Sony 的 Edit StationTM(编辑站)时，本机可以成为一个强大的非线性编辑系统 *。本机还配备有技术上完全成熟的模拟接口，支持混合系统将常规的模拟设备同数字设备结合在一起。 * 非线性编辑：这是一种编辑方法，使用数字编码并作为数字数据记录在硬盘上的视频和音频信号。与常规(线性)编辑方法相比，非线性编辑可以通过减少磁带走带时间等手段，大大提高编辑操作的效率。下面是本机的主要技术特性。 DVCAM 格式 DVCAM 基于家用的 DV 格式，后者使用 4:2:0 分量数字格式，并提供专业使用的 1/4英寸数字记录格式。高图像质量和高稳定性视频信号被分离为色差信号和亮度信号，进行编码并压缩为 1/5 大小，然后再进行记录，从而确保稳定和高质量的图像。概述第1 章由于记录是数字式的，因而可以进行多代复制，而不会出现画面质量的损失。宽磁迹记录磁迹的宽度是 15µm, 比 DV 格式的 10 µm 磁迹整整宽 50%。这一技术特性使 DVCAM 格式可以充分满足专业编辑对可靠性和精确性的要求。高质量的PCM 数字音频 PCM 记录具有很宽的动态范围和很高的信噪比，从而提高声音的质量。有两种记录的模式：双声道模式(48-kHz 采样和 16 比特量化)，可以提供相当于 DAT(数字录音带)格式的声音质量；或者 4 声道模式(32-kHz 采样和 12 比特量化)。与DV 和DVCPRO 格式的重放兼容性本机可以重放在 DV 格式磁带录像机上录制的 DV 磁带，以及以 DVCPRO(25M)格式记录的磁带。说明：重放以 DVCPRO(25M)格式记录的磁带时，本机的 SDTI 和 i.LINK 输出(参照P6“数字接口”)被设置在静音状态。此外，不能重放磁带上带有提示的音轨。技术特性 5

支持三种磁带尺寸高效编辑功能 DVCAM 磁带有两种尺寸：标准的和小型的。本机可以使用其中任何一种。本机还可以使用 L 和 M 型号的 DVCPRO 磁带。 • 插入磁带时，本机的带盘座机构可以根据插入的磁带型号自本机提供众多的功能，帮助提高编辑的效率和精确度。叠画渐变编辑动进行调整。进行音频编辑时，可以选择插入编辑、淡入/淡出编辑和叠像 • 标准磁带的容量是 184 分钟的记录/重放，小型磁带则为 40 渐变编辑。第 1 章概述分钟。多种多样的接口数字接口本机可以使用以下选购的数字接口。 SDTI(QSDI)*(选购的DSBK-1802 SDTI(QSDI)输入/输出电路板): 当本机安装有选购的 DSBK-1802 电路板时，可以在本机和 Sony EditStation(编辑站)之间，以标准速度传输 SDTI (QSDI)格式的视频、音频和时间码信号。当本机与另一台 DVCAM 录像机连接时，还可以在两台录像机之间复制压缩信号。 SDI(串行数字接口)/AES/EBU(选购的 DSBK-1801 SDI/AES/ EBU 输入/输出电路板): 当本机安装有选购的 DSBK-1802 电路板时，可以输入或输出 D1(分量)格式数字视频和音频信号，以及 AES/EBU 格式的数字音频信号。 i.LINK(DV)**(选购的DSBK-1803 i.LINK/DV 输入/输出电路板): 当本机安装有选购的 DSBK-1802 电路板时(i.LINK 兼容), 可以输入和输出 DV 格式的数字视频和音频信号。 * SDTI 是确立为 SMPTE 305M 的标准接口的名称。QSDI 是 SDTI 接口当中的一种。本机使用 SDTI 接口来传输 DV 数据，其输入/输出接头的标签为“SDTI(QSDI)”。 ** i.LINK 和均为产品商标，表明本产品符合 IEEE1394-1995 技术规格及其修订版。模拟接口本机提供多种模拟接口，使本机可以连接视频和音频设备。模拟视频接口：包括分量接口、复合和 S-视频接口。模拟音频接口：对每个输入和输出线路均提供 4 条声道。还可支持ClipLink 功能本机可以根据 EditStation(编辑站)发出的指令，向 EditStation (编辑站)传输磁带上记录的索引画面，或磁带存储器中存储的 ClipLink 记录数据。EditStation(编辑站)的操作人员则可以使用这些画面和数据进行初步的编辑。 ClipLink 功能的概述，请参见附录“ClipLink 指南”(参照 P104)。内部时间码发生器和读出器内部时间码发生器和读出器，允许对符合 EBU(DSR-1800P) 格式的时间码进行记录和重放。这可以使编辑达到 1 帧的精确度。使用 TIME CODE IN(时间码输入)接口，还可以进行对外部设备进行时间码(LTC)的输出或输入。本机还与 VITC(场消隐时间码)兼容。遥控功能本机的操作可以在支持 RS-422A 接口的编辑控制装置，或从选购的 SIRCS* 兼容的遥控装置如 DSRM-10 上进行遥控。 * SIRCS(Sony 集成遥控系统)：一种指令协议，用来对 Sony 专业式录像机/放像机进行遥控。使用搜索转盘进行重放控制本机前面板上的搜索转盘，允许以慢速或快速搜索模式进行重放操作，而不需要外部的编辑控制装置，或连接本机的遥控器。以在本机上连接话筒。高速搜索功能本机带有画面搜索功能，可以在正常速度 85 倍的重放中，在正反两个方向上观看彩色的画面。使用编辑控制器或遥控器，在快速搜索状态下遥控本机时，可以在正常速度的 0(静止)到 60 倍范围内，在两个反向上进行搜索。还可以在慢速搜索状态下进行逐帧搜索。 6 技术特性

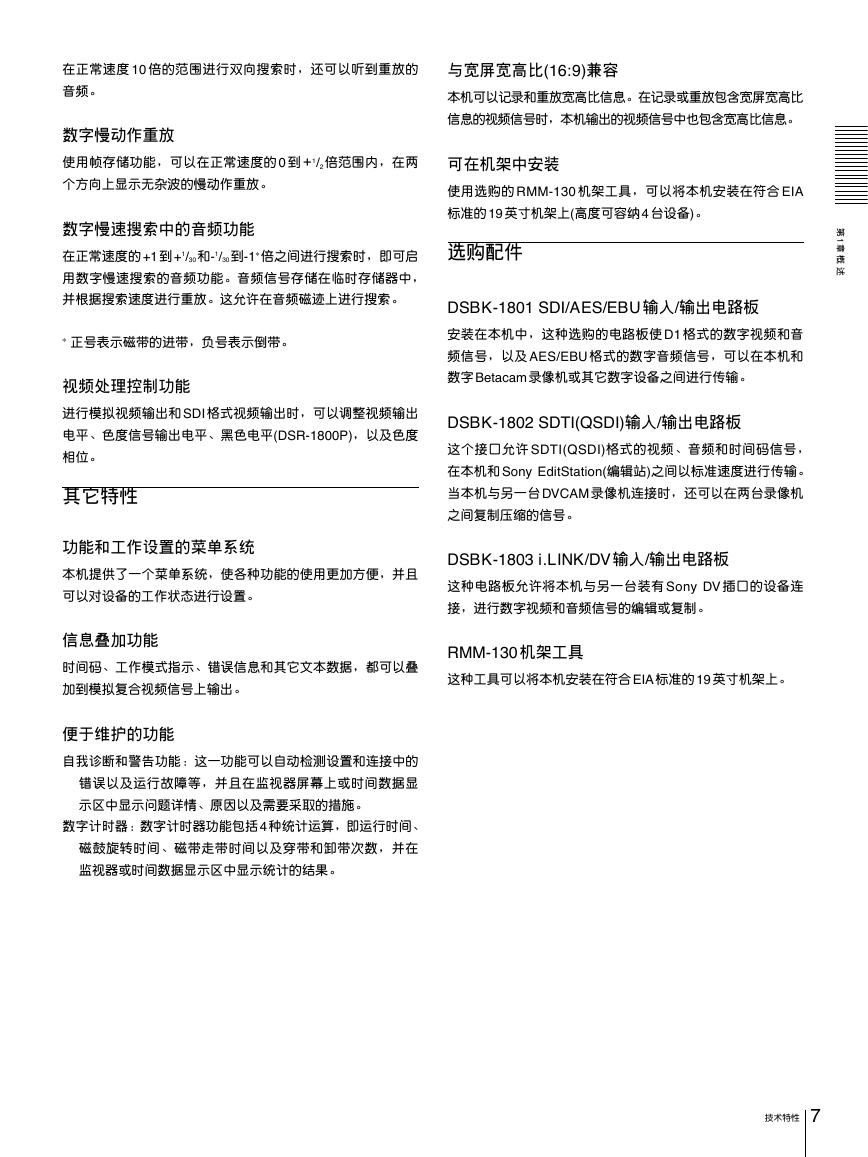

在正常速度 10 倍的范围进行双向搜索时，还可以听到重放的与宽屏宽高比(16:9)兼容音频。数字慢动作重放本机可以记录和重放宽高比信息。在记录或重放包含宽屏宽高比信息的视频信号时，本机输出的视频信号中也包含宽高比信息。使用帧存储功能，可以在正常速度的 0 到 +1/2 倍范围内，在两可在机架中安装个方向上显示无杂波的慢动作重放。数字慢速搜索中的音频功能使用选购的 RMM-130 机架工具，可以将本机安装在符合 EIA 标准的 19 英寸机架上(高度可容纳 4 台设备)。在正常速度的 +1 到 +1/30和-1/30到-1* 倍之间进行搜索时，即可启选购配件用数字慢速搜索的音频功能。音频信号存储在临时存储器中，并根据搜索速度进行重放。这允许在音频磁迹上进行搜索。 * 正号表示磁带的进带，负号表示倒带。视频处理控制功能进行模拟视频输出和 SDI 格式视频输出时，可以调整视频输出电平、色度信号输出电平、黑色电平(DSR-1800P)，以及色度相位。其它特性 DSBK-1801 SDI/AES/EBU 输入/输出电路板安装在本机中，这种选购的电路板使 D1 格式的数字视频和音频信号，以及 AES/EBU 格式的数字音频信号，可以在本机和数字 Betacam 录像机或其它数字设备之间进行传输。 DSBK-1802 SDTI(QSDI)输入/输出电路板这个接口允许 SDTI(QSDI)格式的视频、音频和时间码信号，在本机和 Sony EditStation(编辑站)之间以标准速度进行传输。当本机与另一台 DVCAM 录像机连接时，还可以在两台录像机之间复制压缩的信号。第 1 章概述功能和工作设置的菜单系统本机提供了一个菜单系统，使各种功能的使用更加方便，并且可以对设备的工作状态进行设置。 DSBK-1803 i.LINK/DV 输入/输出电路板这种电路板允许将本机与另一台装有 Sony DV 插口的设备连接，进行数字视频和音频信号的编辑或复制。信息叠加功能时间码、工作模式指示、错误信息和其它文本数据，都可以叠加到模拟复合视频信号上输出。 RMM-130 机架工具这种工具可以将本机安装在符合 EIA 标准的 19 英寸机架上。便于维护的功能自我诊断和警告功能：这一功能可以自动检测设置和连接中的错误以及运行故障等，并且在监视器屏幕上或时间数据显示区中显示问题详情、原因以及需要采取的措施。数字计时器：数字计时器功能包括 4 种统计运算，即运行时间、磁鼓旋转时间、磁带走带时间以及穿带和卸带次数，并在监视器或时间数据显示区中显示统计的结果。技术特性 7

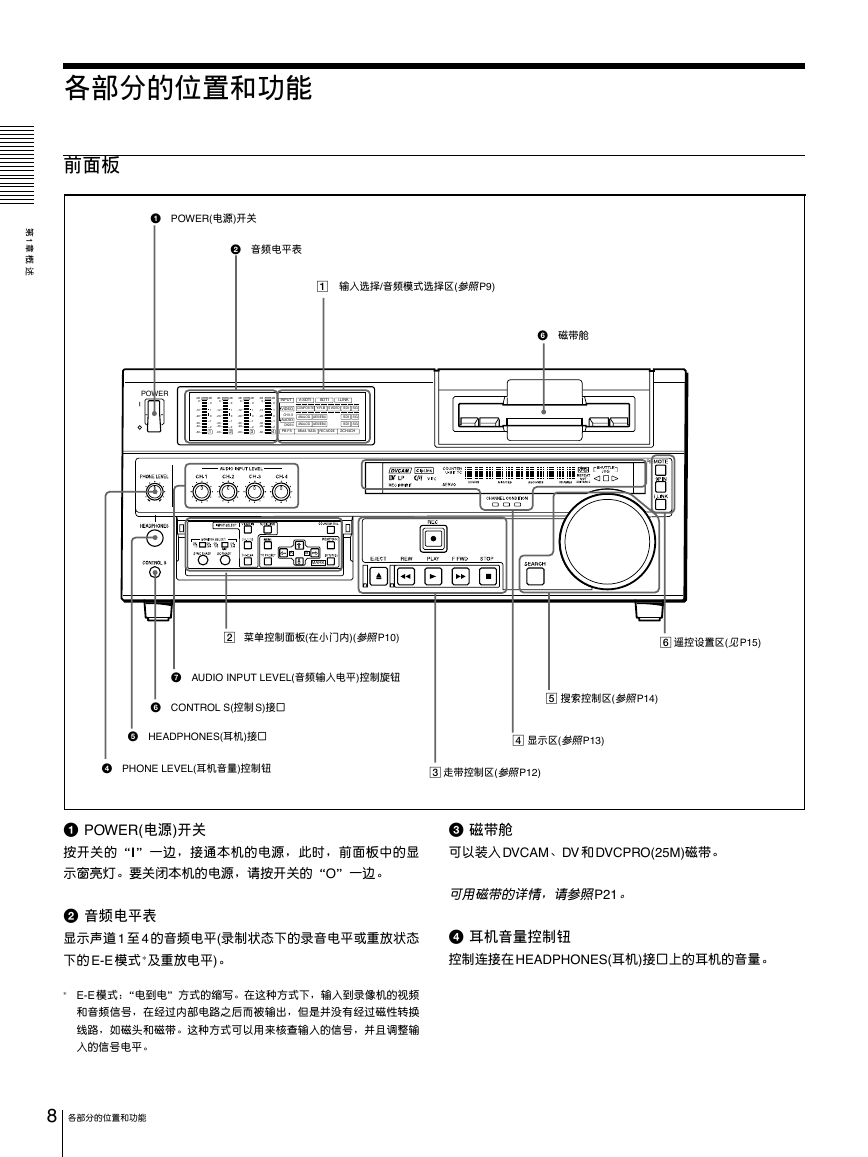

各部分的位置和功能前面板第 1 章概述 1 POWER(电源)开关 2 音频电平表 1 输入选择/音频模式选择区(参照P9) 6 磁带舱 POWER dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 1 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 2 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 3 dB 0 -12 -20 -30 -40 -60 OVER dB 0 1 0 -1 -2 4 INPUT V:SDTI SDTI i.LINK VIDEO CH11/2 AUDIO CH23/4 PB FS COMPOSITE Y-R,B S VIDEO SDI SG ANALOG AES/EBU ANALOG AES/EBU SDI SG SDI SG 48k44.1k32k REC MODE 2CH4CH A B MARK 2 菜单控制面板(在小门内)(参照P10) 6 遥控设置区(见P15) 7 AUDIO INPUT LEVEL(音频输入电平)控制旋钮 6 CONTROL S(控制 S)接口 5 HEADPHONES(耳机)接口 5 搜索控制区(参照P14) 4 显示区(参照P13) 4 PHONE LEVEL(耳机音量)控制钮 3 走带控制区(参照P12) 1 POWER(电源)开关按开关的“1”一边，接通本机的电源，此时，前面板中的显示窗亮灯。要关闭本机的电源，请按开关的“O”一边。 3 磁带舱可以装入 DVCAM、DV 和 DVCPRO(25M)磁带。可用磁带的详情，请参照P21。 4 耳机音量控制钮控制连接在 HEADPHONES(耳机)接口上的耳机的音量。 2 音频电平表显示声道 1 至 4 的音频电平(录制状态下的录音电平或重放状态下的 E-E 模式 * 及重放电平)。 * E-E 模式：“电到电”方式的缩写。在这种方式下，输入到录像机的视频和音频信号，在经过内部电路之后而被输出，但是并没有经过磁性转换线路，如磁头和磁带。这种方式可以用来核查输入的信号，并且调整输入的信号电平。 8 各部分的位置和功能
