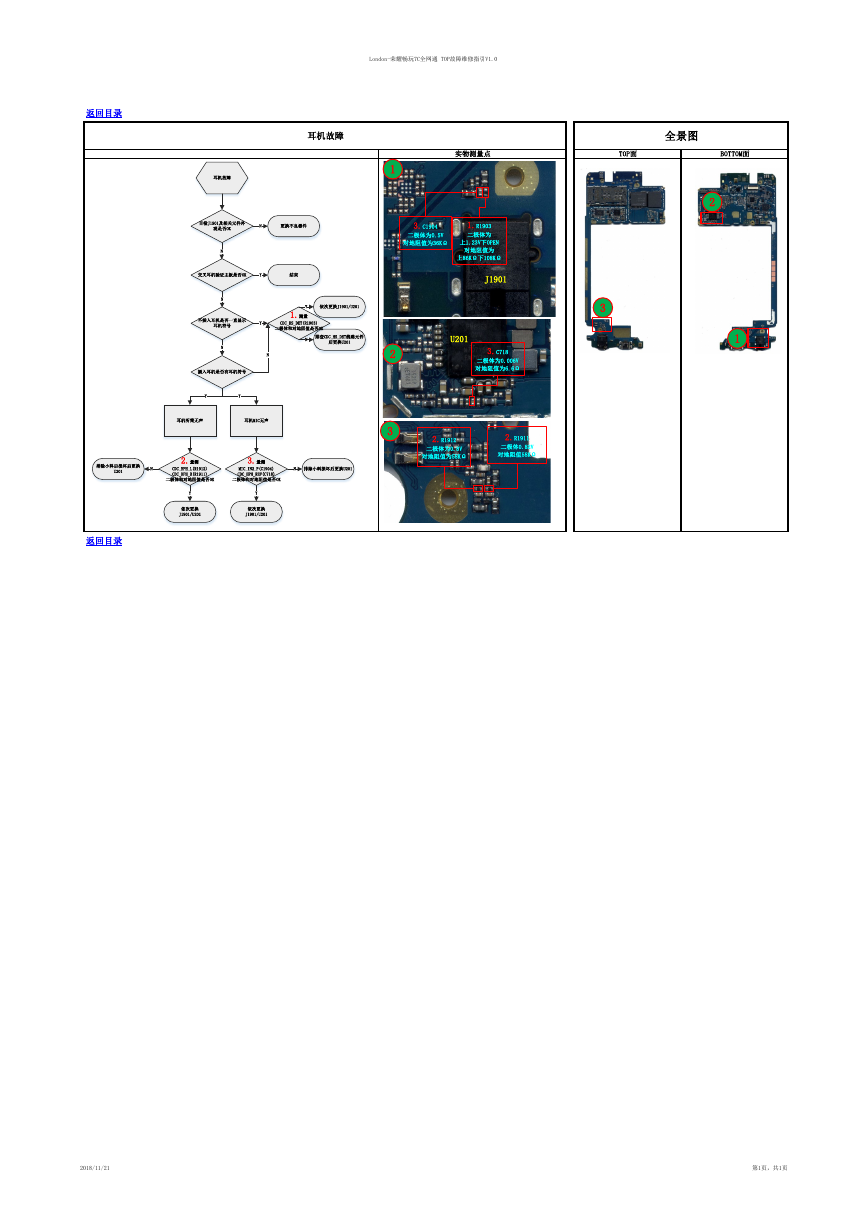

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 返回目录 耳机故障 全景图 实物测量点 TOP面 BOTTOM面 耳机故障 1 2 目检J1901及相关元件外 观是否OK N 更换不良器件 N 交叉耳机验证主板是否OK Y 结束 N Y 依次更换J1901/U201 不插入耳机是否一直显示 耳机符号 1.测量 Y CDC_HS_DET(R1903) 二极体和对地阻值是否OK 3.C1904 二极体为0.5V 1.R1903 二极体为 对地阻值为36KΩ 上1.23V下OPEN 对地阻值为 上86KΩ下108KΩ J1901 3 N 排查CDC_HS_DET线路元件 后更换U201 U201 1 N N 插入耳机是否有耳机符号 Y Y 耳机听筒无声 耳机MIC无声 排除小料后损坏后更换 U201 N 2.量测 CDC_HPH_L(R1912) CDC_HPH_R(R1911) 3.量测 MIC_IN2_P(C1904) CDC_HPH_REF(C718) 二极体和对地阻值是否OK 二极体和对地阻值是否OK N 排除小料损坏后更换U201 Y Y 依次更换 J1901/U201 依次更换 J1901/U201 返回目录 2 3 3.C718 二极体为0.006V 对地阻值为6.6Ω 2.R1912 二极体为0.8V 对地阻值为58KΩ 2.R1911 二极体0.82V 对地阻值58KΩ 2018/11/21 第1页，共1页
