    一、案例分析题 （每题的四个备选答案中只有一个符合题意）
    2018 年注册岩土工程师专业案例考试真题及答案上午卷 一、案例分析题 （每题的四个备选答案中只有一个符合题意） 1. 湿润平原区圆砾地层中修建钢筋混凝土挡墙，墙后地下水位埋深 0.5m，无干湿交替作 用，地下水试样测试结果见下表，按《岩土工程勘察规范》（GB 50021—2001）（2009 年版） 要求判定地下水对混凝土结构的腐蚀性为下列哪项？并说明依据。（ ） 题 1 表 A. 微腐蚀 B. 弱腐蚀 C. 中腐蚀 D. 强腐蚀 【答案】 B 【解析】 根据《岩土工程勘察规范》（GB 50021—2001）（2009 年版）第 12.2.1 条和附录 G。 ①按环境类型评价腐蚀性 挡土墙墙后接触地下水，墙前暴露在大气中，环境类型定为 I 类，无干湿交替。SO42－含量 为 210.75mg/L，S042－＜200×1.3＝260mg/L，微腐蚀性。Mg2＋含量为 45.12mg/L，Mg2＋ ＜1000mg/L，微腐蚀性。总矿化度为 736.62mg/L＜10000mg/L，微腐蚀性。 ②按地层渗透性评价腐蚀性 持力层为圆砾，属于强透水层，侵蚀性 CO2 为 4.15mg/L＜15mg/L，微腐蚀性。pH 值为 6.3， 介于 5.0～6.5 之间，弱腐蚀性。矿化度 736.62mg/L＝0.74g/L＞0.1g/L，HCO3－腐蚀性不 用判别。 ③判定腐蚀等级 取腐蚀性等级最高的作为腐蚀性等级，可得地下水对混凝土腐蚀性等级为弱腐蚀性。 2. 在近似水平的测面上沿正北方向布置 6m 长测线测定结构面的分布情况，沿测线方向共 发育了 3 组结构面和 2 条非成组节理，测量结果见下表。

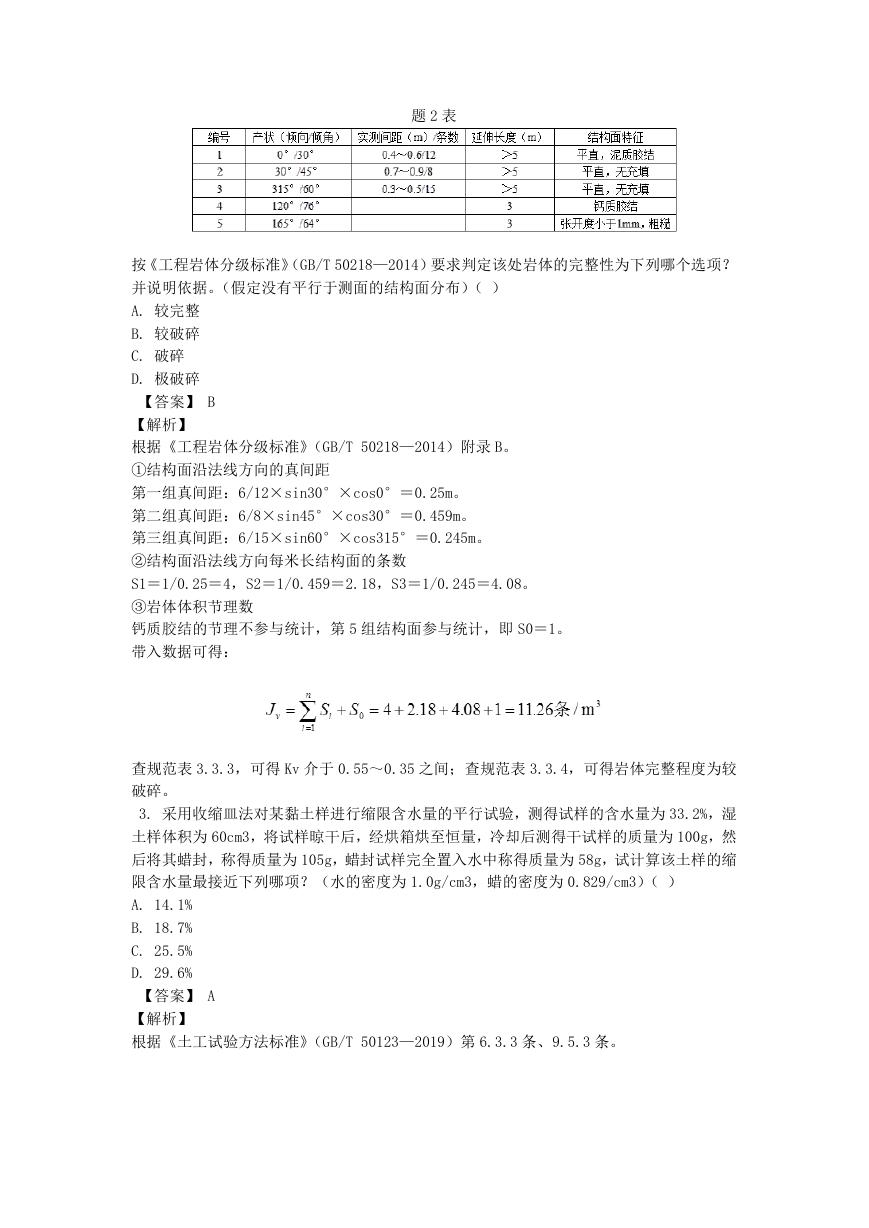

    题 2 表 按《工程岩体分级标准》（GB/T 50218—2014）要求判定该处岩体的完整性为下列哪个选项？ 并说明依据。（假定没有平行于测面的结构面分布）（ ） A. 较完整 B. 较破碎 C. 破碎 D. 极破碎 【答案】 B 【解析】 根据《工程岩体分级标准》（GB/T 50218—2014）附录 B。 ①结构面沿法线方向的真间距 第一组真间距：6/12×sin30°×cos0°＝0.25m。 第二组真间距：6/8×sin45°×cos30°＝0.459m。 第三组真间距：6/15×sin60°×cos315°＝0.245m。 ②结构面沿法线方向每米长结构面的条数 S1＝1/0.25＝4，S2＝1/0.459＝2.18，S3＝1/0.245＝4.08。 ③岩体体积节理数 钙质胶结的节理不参与统计，第 5 组结构面参与统计，即 S0＝1。 带入数据可得： 查规范表 3.3.3，可得 Kv 介于 0.55～0.35 之间；查规范表 3.3.4，可得岩体完整程度为较 破碎。 3. 采用收缩皿法对某黏土样进行缩限含水量的平行试验，测得试样的含水量为 33.2%，湿 土样体积为 60cm3，将试样晾干后，经烘箱烘至恒量，冷却后测得干试样的质量为 100g，然 后将其蜡封，称得质量为 105g，蜡封试样完全置入水中称得质量为 58g，试计算该土样的缩 限含水量最接近下列哪项？（水的密度为 1.0g/cm3，蜡的密度为 0.829/cm3）（ ） A. 14.1% B. 18.7% C. 25.5% D. 29.6% 【答案】 A 【解析】 根据《土工试验方法标准》（GB/T 50123—2019）第 6.3.3 条、9.5.3 条。

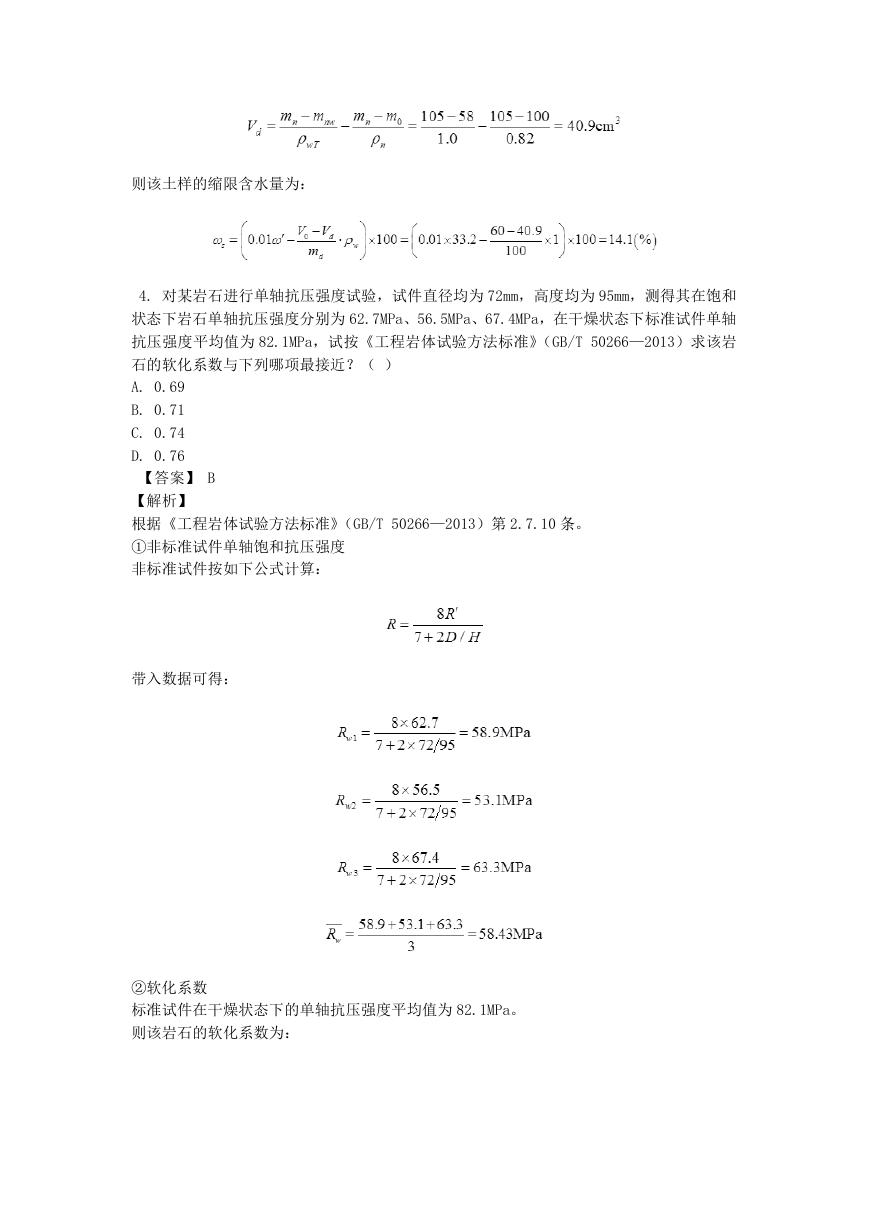

    则该土样的缩限含水量为： 4. 对某岩石进行单轴抗压强度试验，试件直径均为 72mm，高度均为 95mm，测得其在饱和 状态下岩石单轴抗压强度分别为 62.7MPa、56.5MPa、67.4MPa，在干燥状态下标准试件单轴 抗压强度平均值为 82.1MPa，试按《工程岩体试验方法标准》（GB/T 50266—2013）求该岩 石的软化系数与下列哪项最接近？（ ） A. 0.69 B. 0.71 C. 0.74 D. 0.76 【答案】 B 【解析】 根据《工程岩体试验方法标准》（GB/T 50266—2013）第 2.7.10 条。 ①非标准试件单轴饱和抗压强度 非标准试件按如下公式计算： 带入数据可得： ②软化系数 标准试件在干燥状态下的单轴抗压强度平均值为 82.1MPa。 则该岩石的软化系数为：

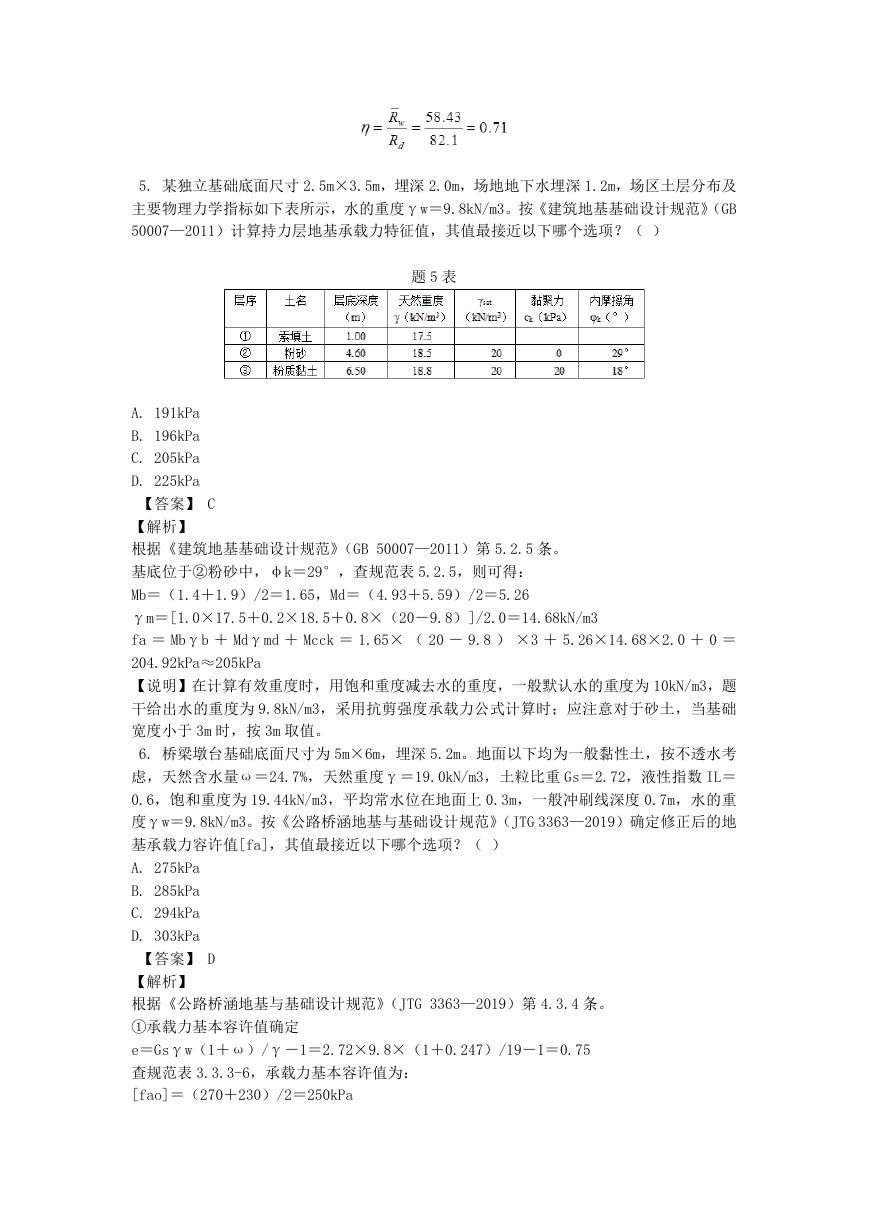

    5. 某独立基础底面尺寸 2.5m×3.5m，埋深 2.0m，场地地下水埋深 1.2m，场区土层分布及 主要物理力学指标如下表所示，水的重度γw＝9.8kN/m3。按《建筑地基基础设计规范》（GB 50007—2011）计算持力层地基承载力特征值，其值最接近以下哪个选项？（ ） 题 5 表 A. 191kPa B. 196kPa C. 205kPa D. 225kPa 【答案】 C 【解析】 根据《建筑地基基础设计规范》（GB 50007—2011）第 5.2.5 条。 基底位于②粉砂中，φk＝29°，查规范表 5.2.5，则可得： Mb＝（1.4＋1.9）/2＝1.65，Md＝（4.93＋5.59）/2＝5.26 γm＝[1.0×17.5＋0.2×18.5＋0.8×（20－9.8）]/2.0＝14.68kN/m3 fa ＝ Mbγb ＋ Mdγmd ＋ Mcck ＝ 1.65× （ 20 － 9.8 ） ×3 ＋ 5.26×14.68×2.0 ＋ 0 ＝ 204.92kPa≈205kPa 【说明】在计算有效重度时，用饱和重度减去水的重度，一般默认水的重度为 10kN/m3，题 干给出水的重度为 9.8kN/m3，采用抗剪强度承载力公式计算时；应注意对于砂土，当基础 宽度小于 3m 时，按 3m 取值。 6. 桥梁墩台基础底面尺寸为 5m×6m，埋深 5.2m。地面以下均为一般黏性土，按不透水考 虑，天然含水量ω＝24.7%，天然重度γ＝19.0kN/m3，土粒比重 Gs＝2.72，液性指数 IL＝ 0.6，饱和重度为 19.44kN/m3，平均常水位在地面上 0.3m，一般冲刷线深度 0.7m，水的重 度γw＝9.8kN/m3。按《公路桥涵地基与基础设计规范》（JTG 3363—2019）确定修正后的地 基承载力容许值[fa]，其值最接近以下哪个选项？（ ） A. 275kPa B. 285kPa C. 294kPa D. 303kPa 【答案】 D 【解析】 根据《公路桥涵地基与基础设计规范》（JTG 3363—2019）第 4.3.4 条。 ①承载力基本容许值确定 e＝Gsγw（1＋ω）/γ－1＝2.72×9.8×（1＋0.247）/19－1＝0.75 查规范表 3.3.3-6，承载力基本容许值为： [fao]＝（270＋230）/2＝250kPa

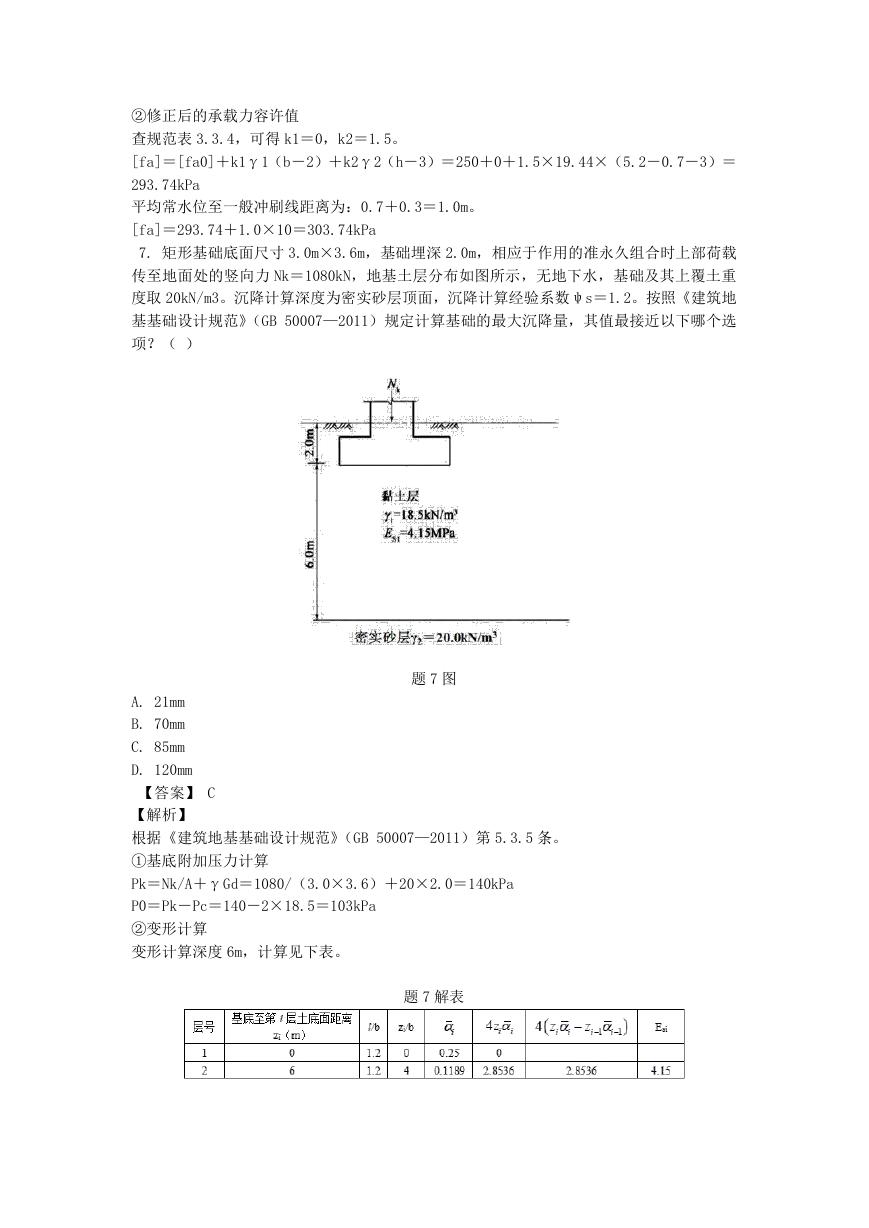

    ②修正后的承载力容许值 查规范表 3.3.4，可得 k1＝0，k2＝1.5。 [fa]＝[fa0]＋k1γ1（b－2）＋k2γ2（h－3）＝250＋0＋1.5×19.44×（5.2－0.7－3）＝ 293.74kPa 平均常水位至一般冲刷线距离为：0.7＋0.3＝1.0m。 [fa]＝293.74＋1.0×10＝303.74kPa 7. 矩形基础底面尺寸 3.0m×3.6m，基础埋深 2.0m，相应于作用的准永久组合时上部荷载 传至地面处的竖向力 Nk＝1080kN，地基土层分布如图所示，无地下水，基础及其上覆土重 度取 20kN/m3。沉降计算深度为密实砂层顶面，沉降计算经验系数ψs＝1.2。按照《建筑地 基基础设计规范》（GB 50007—2011）规定计算基础的最大沉降量，其值最接近以下哪个选 项？（ ） 题 7 图 A. 21mm B. 70mm C. 85mm D. 120mm 【答案】 C 【解析】 根据《建筑地基基础设计规范》（GB 50007—2011）第 5.3.5 条。 ①基底附加压力计算 Pk＝Nk/A＋γGd＝1080/（3.0×3.6）＋20×2.0＝140kPa P0＝Pk－Pc＝140－2×18.5＝103kPa ②变形计算 变形计算深度 6m，计算见下表。 题 7 解表

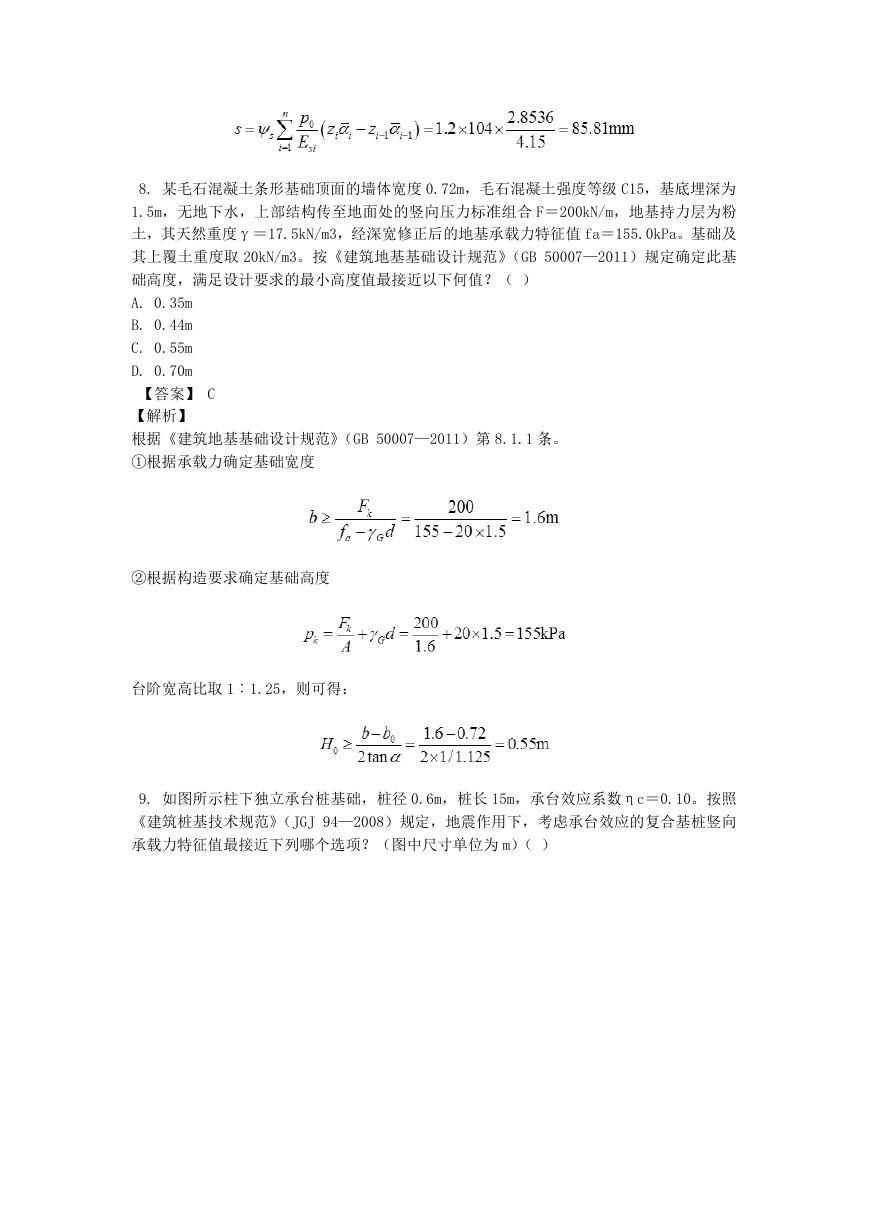

    8. 某毛石混凝土条形基础顶面的墙体宽度 0.72m，毛石混凝土强度等级 C15，基底埋深为 1.5m，无地下水，上部结构传至地面处的竖向压力标准组合 F＝200kN/m，地基持力层为粉 土，其天然重度γ＝17.5kN/m3，经深宽修正后的地基承载力特征值 fa＝155.0kPa。基础及 其上覆土重度取 20kN/m3。按《建筑地基基础设计规范》（GB 50007—2011）规定确定此基 础高度，满足设计要求的最小高度值最接近以下何值？（ ） A. 0.35m B. 0.44m C. 0.55m D. 0.70m 【答案】 C 【解析】 根据《建筑地基基础设计规范》（GB 50007—2011）第 8.1.1 条。 ①根据承载力确定基础宽度 ②根据构造要求确定基础高度 台阶宽高比取 1︰1.25，则可得： 9. 如图所示柱下独立承台桩基础，桩径 0.6m，桩长 15m，承台效应系数ηc＝0.10。按照 《建筑桩基技术规范》（JGJ 94—2008）规定，地震作用下，考虑承台效应的复合基桩竖向 承载力特征值最接近下列哪个选项？（图中尺寸单位为 m）（ ）

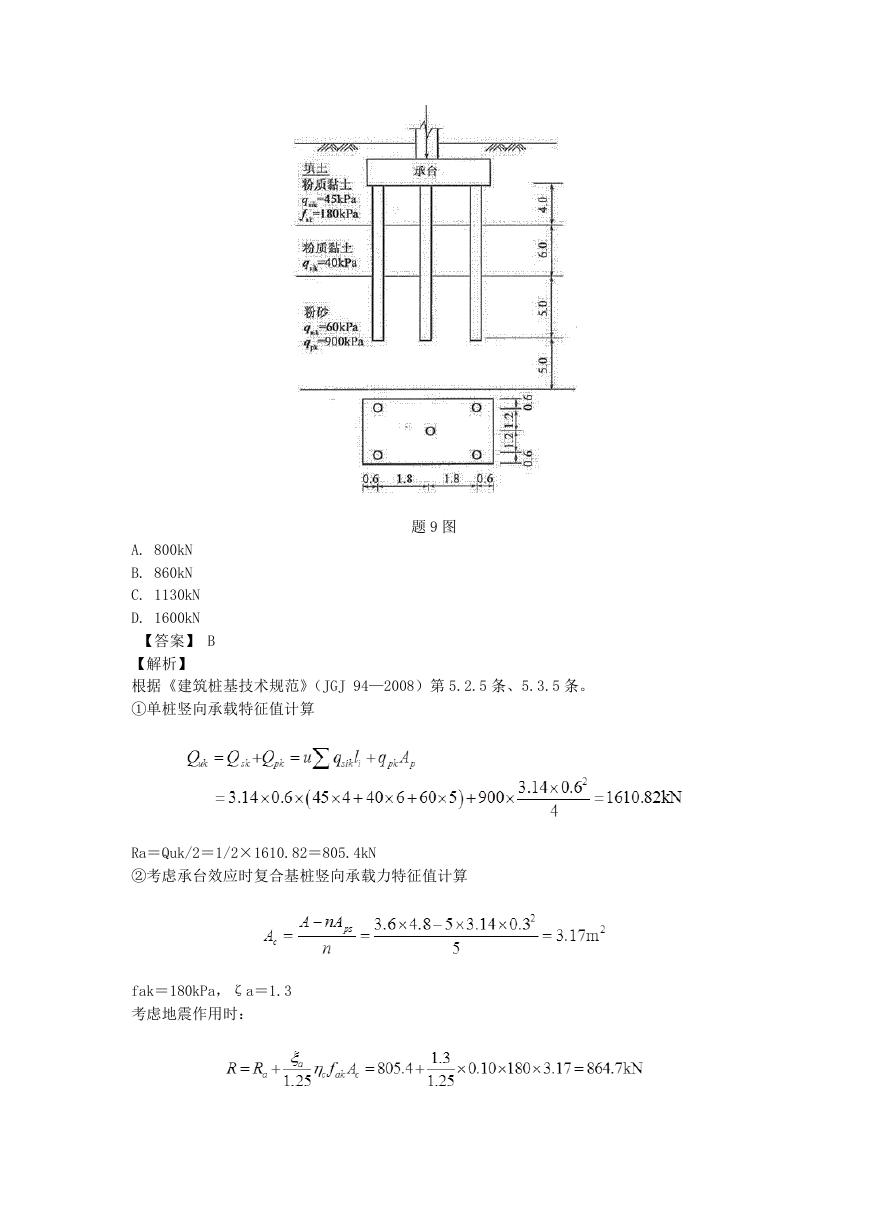

    题 9 图 A. 800kN B. 860kN C. 1130kN D. 1600kN 【答案】 B 【解析】 根据《建筑桩基技术规范》（JGJ 94—2008）第 5.2.5 条、5.3.5 条。 ①单桩竖向承载特征值计算 Ra＝Quk/2＝1/2×1610.82＝805.4kN ②考虑承台效应时复合基桩竖向承载力特征值计算 fak＝180kPa，ζa＝1.3 考虑地震作用时：

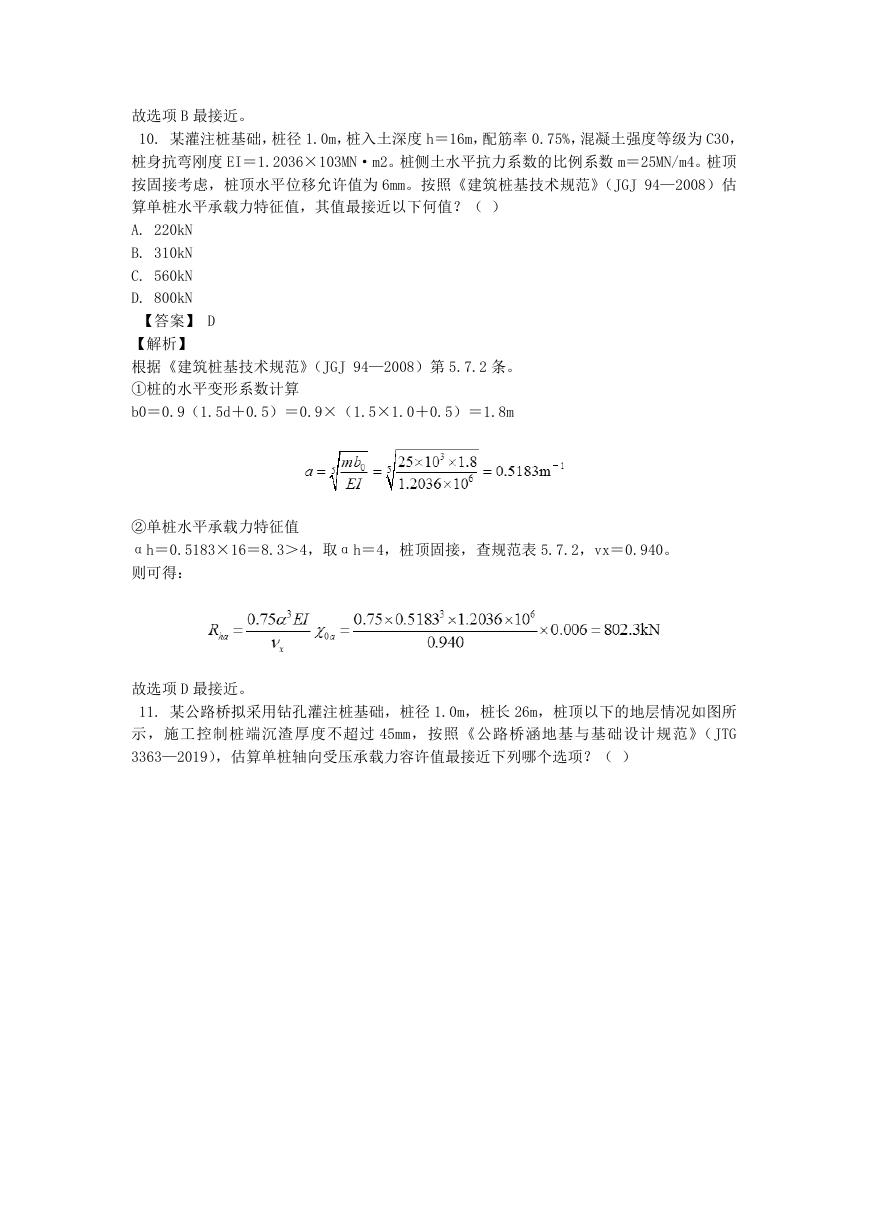

    故选项 B 最接近。 10. 某灌注桩基础，桩径 1.0m，桩入土深度 h＝16m，配筋率 0.75%，混凝土强度等级为 C30， 桩身抗弯刚度 EI＝1.2036×103MN·m2。桩侧土水平抗力系数的比例系数 m＝25MN/m4。桩顶 按固接考虑，桩顶水平位移允许值为 6mm。按照《建筑桩基技术规范》（JGJ 94—2008）估 算单桩水平承载力特征值，其值最接近以下何值？（ ） A. 220kN B. 310kN C. 560kN D. 800kN 【答案】 D 【解析】 根据《建筑桩基技术规范》（JGJ 94—2008）第 5.7.2 条。 ①桩的水平变形系数计算 b0＝0.9（1.5d＋0.5）＝0.9×（1.5×1.0＋0.5）＝1.8m ②单桩水平承载力特征值 αh＝0.5183×16＝8.3＞4，取αh＝4，桩顶固接，查规范表 5.7.2，vx＝0.940。 则可得： 故选项 D 最接近。 11. 某公路桥拟采用钻孔灌注桩基础，桩径 1.0m，桩长 26m，桩顶以下的地层情况如图所 示，施工控制桩端沉渣厚度不超过 45mm，按照《公路桥涵地基与基础设计规范》（JTG 3363—2019），估算单桩轴向受压承载力容许值最接近下列哪个选项？（ ）
