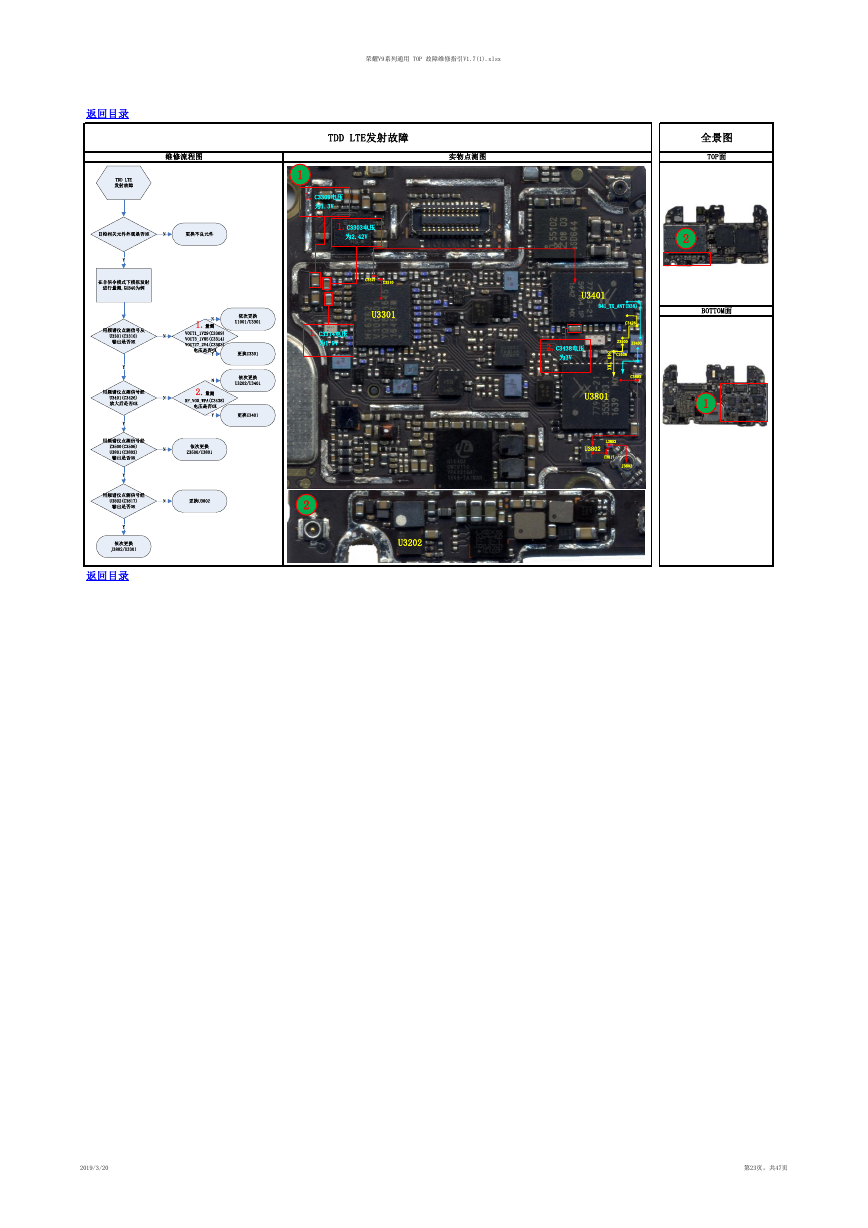

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 维修流程图 实物点测图 TDD LTE发射故障 1 1.C3309电压 为1.3V 1.C3303电压 为2.42V C3321 C3310 U3301 1.C3314电压 为1.9V 2 U3202 返回目录 全景图 TOP面 2 U3401 B41_TX_ANT(B38) BOTTOM面 2.C3438电压 为3V C3426 Z3500 Z3403 C3506 B 4 0 _ T R X C3803 U3801 1 U3802 L3852 C3817 J3802 2019/3/20 第23页，共47页 TDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测,以B40为例用频谱仪点测信号从U3301(C3310)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U3301用频谱仪点测信号经U3401(C3426)放大后是否OKNYYY更换U3301NNYN依次更换U3202/U3401更换U34012.量测RF_VO0_WPA(C3438)电压是否OKNY用频谱仪点测信号经Z3500(C3506)U3801(C3803)输出是否OK依次更换Z3500/U3801NY用频谱仪点测信号经U3802(C3817)输出是否OK更换U3802N依次更换J3802/U3301Y
