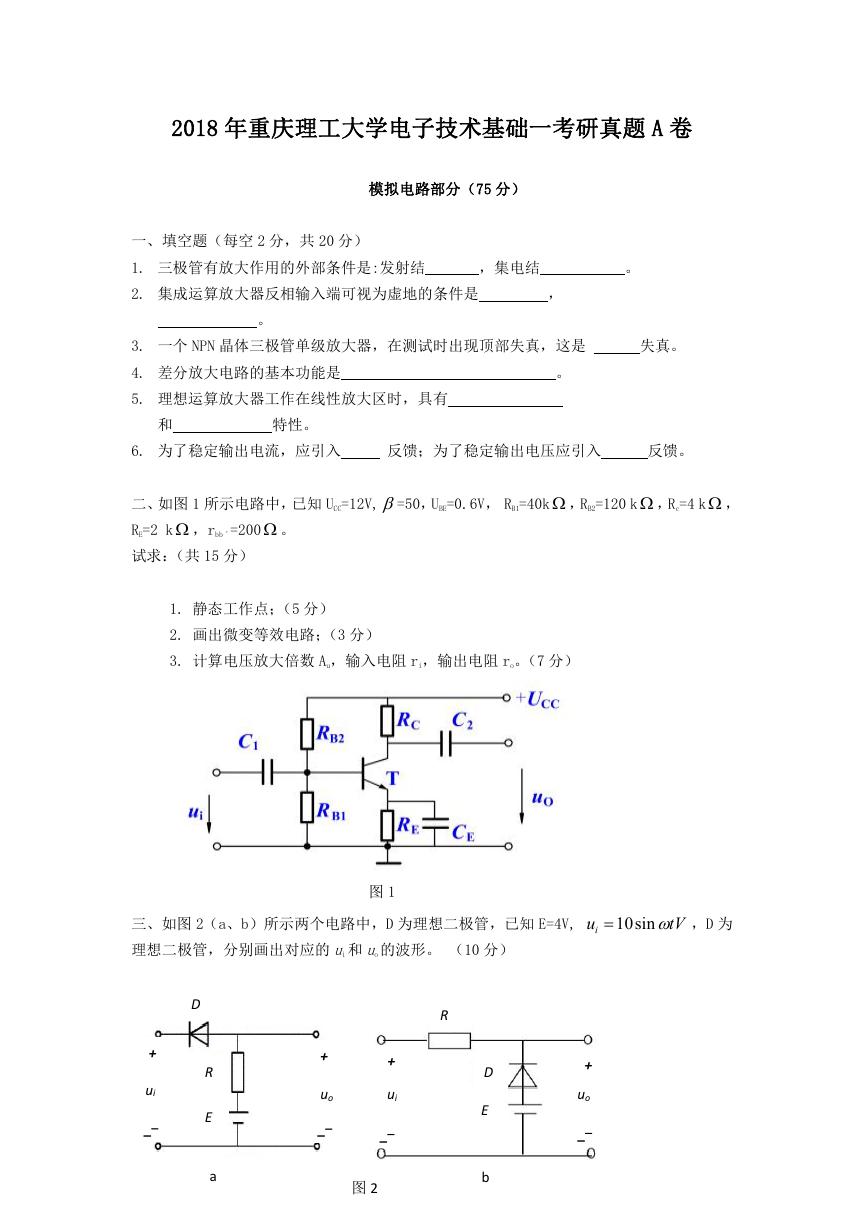

2018 年重庆理工大学电子技术基础一考研真题 A 卷模拟电路部分（75 分）一、填空题（每空 2 分，共 20 分） 1. 三极管有放大作用的外部条件是:发射结，集电结。 2. 集成运算放大器反相输入端可视为虚地的条件是，。 3. 一个 NPN 晶体三极管单级放大器，在测试时出现顶部失真，这是失真。 4. 差分放大电路的基本功能是。 5. 理想运算放大器工作在线性放大区时，具有和特性。 6. 为了稳定输出电流，应引入反馈；为了稳定输出电压应引入反馈。二、如图 1 所示电路中，已知 UCC=12V,=50，UBE=0.6V， RB1=40k  ，RB2=120 k  ，Rc=4 k  ， RE=2 k  ，rbbˊ=200  。试求：（共 15 分） 1. 静态工作点；（5 分） 2. 画出微变等效电路；（3 分） 3. 计算电压放大倍数 Au，输入电阻 ri，输出电阻 ro。（7 分）图 1 三、如图 2（a、b）所示两个电路中，D 为理想二极管，已知 E=4V, iu  10sin tV ，D 为理想二极管，分别画出对应的 ui 和 uo 的波形。（10 分） + ui _- D R E a R D E b + uo _- + ui _- 图 2 + uo _-

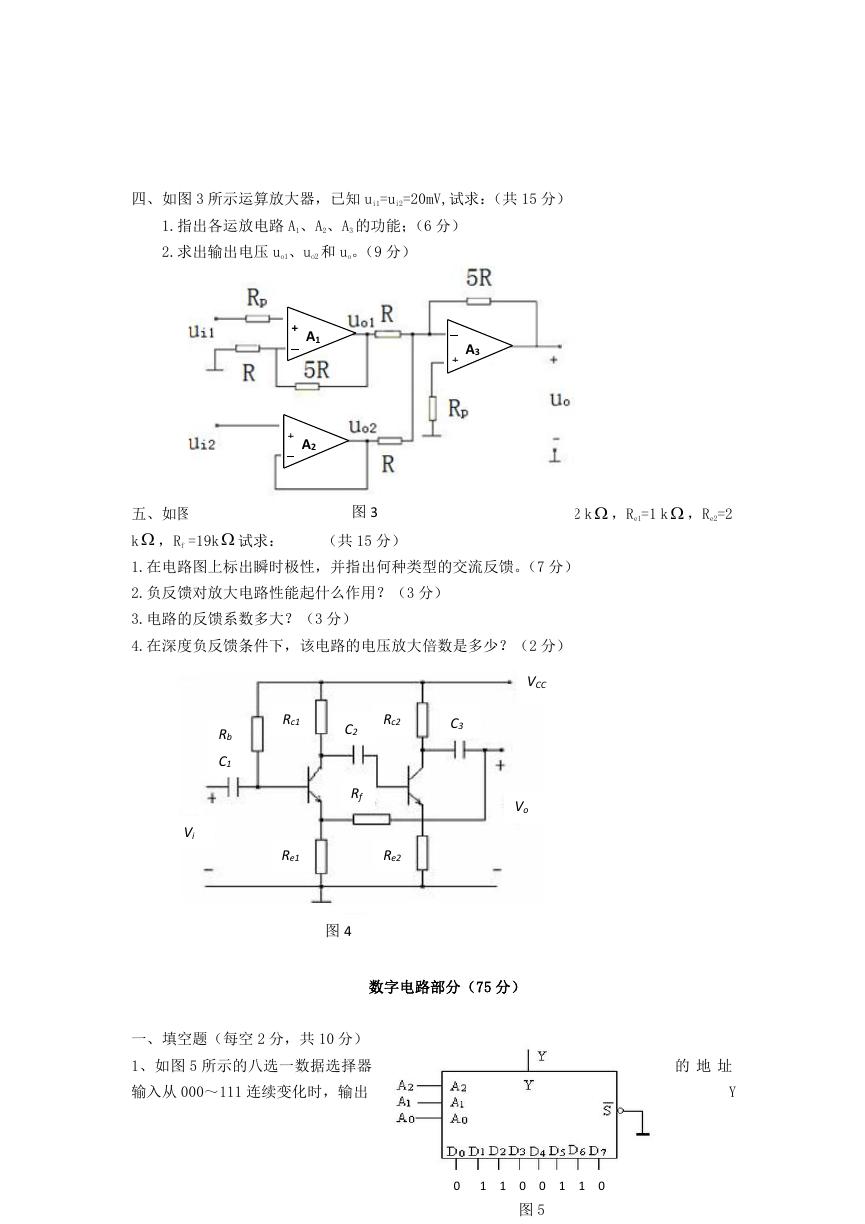

四、如图 3 所示运算放大器，已知 ui1=ui2=20mV,试求：（共 15 分） 1.指出各运放电路 A1、A2、A3 的功能；（6 分） 2.求出输出电压 uo1、uo2 和 uo。（9 分） A3 + + A1 + A2 五、如图 4 所示的电路中，已知：Rb=200k  ，Rc1=5.1 k  ，Rc2=2.2 k  ，Re1=1 k  ，Re2=2 k  ，Rf =19k  试求： 1.在电路图上标出瞬时极性，并指出何种类型的交流反馈。（7 分）（共 15 分）图 3 2.负反馈对放大电路性能起什么作用？（3 分） 3.电路的反馈系数多大？（3 分） 4.在深度负反馈条件下，该电路的电压放大倍数是多少？（2 分） Rc2 C3 Rc1 Rb C1 C2 Rf Vi Re1 Re2 VCC Vo 图 4 数字电路部分（75 分）一、填空题（每空 2 分，共 10 分） 1、如图 5 所示的八选一数据选择器输入从 000～111 连续变化时，输出的地址 Y 0 1 1 0 0 1 1 0 图 5

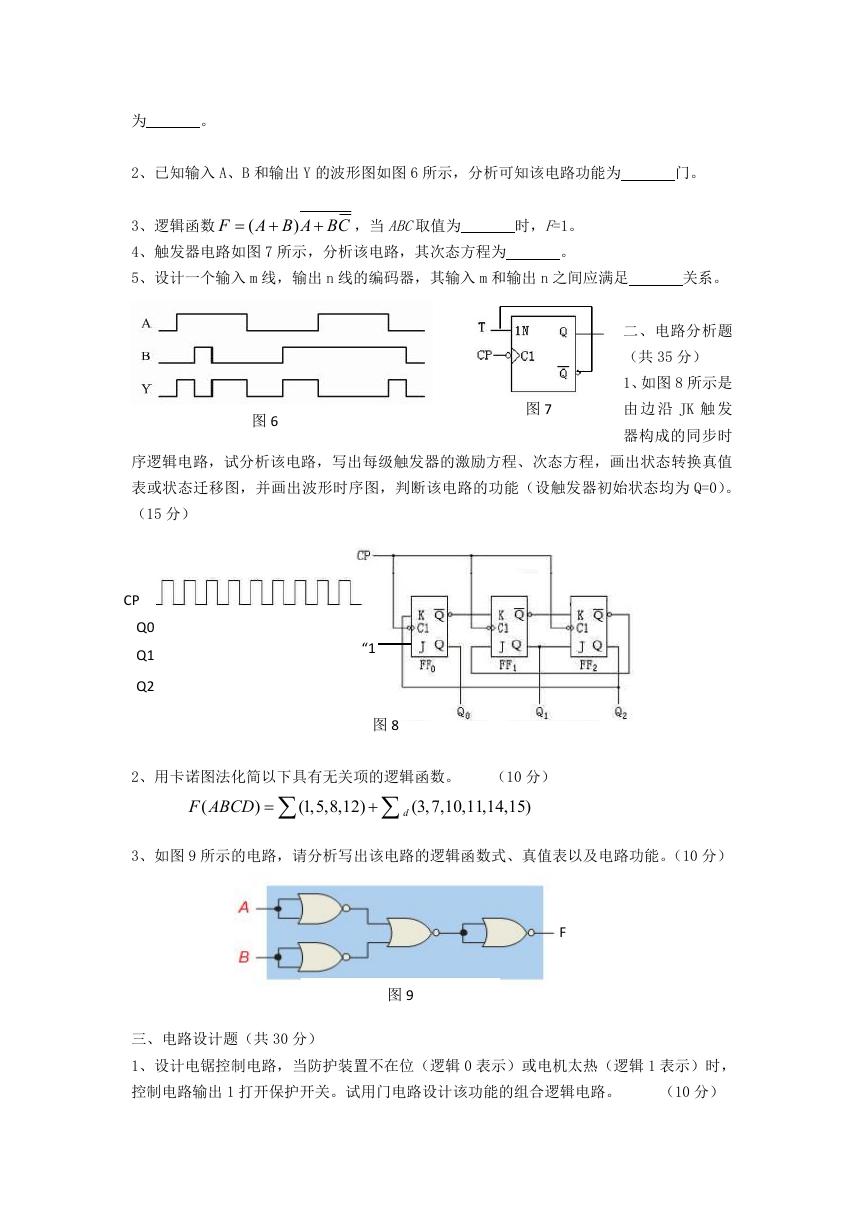

为。 2、已知输入 A、B 和输出 Y 的波形图如图 6 所示，分析可知该电路功能为门。 3、逻辑函数 F  ( A B A BC   ) ，当 ABC取值为时，F=1。 4、触发器电路如图 7 所示，分析该电路，其次态方程为。 5、设计一个输入 m 线，输出 n 线的编码器，其输入 m 和输出 n 之间应满足关系。图 6 图 7 二、电路分析题（共 35 分） 1、如图 8 所示是由边沿 JK 触发器构成的同步时序逻辑电路，试分析该电路，写出每级触发器的激励方程、次态方程，画出状态转换真值表或状态迁移图，并画出波形时序图，判断该电路的功能（设触发器初始状态均为 Q=0）。（15 分） CP Q0 Q1 Q2 “1 图 8 2、用卡诺图法化简以下具有无关项的逻辑函数。（10 分） F ABCD  ( )  (1,5,8,12)   d (3,7,10,11,14,15) 3、如图 9 所示的电路，请分析写出该电路的逻辑函数式、真值表以及电路功能。（10 分） F 图 9 三、电路设计题（共 30 分） 1、设计电锯控制电路，当防护装置不在位（逻辑 0 表示）或电机太热（逻辑 1 表示）时，控制电路输出 1 打开保护开关。试用门电路设计该功能的组合逻辑电路。（10 分）

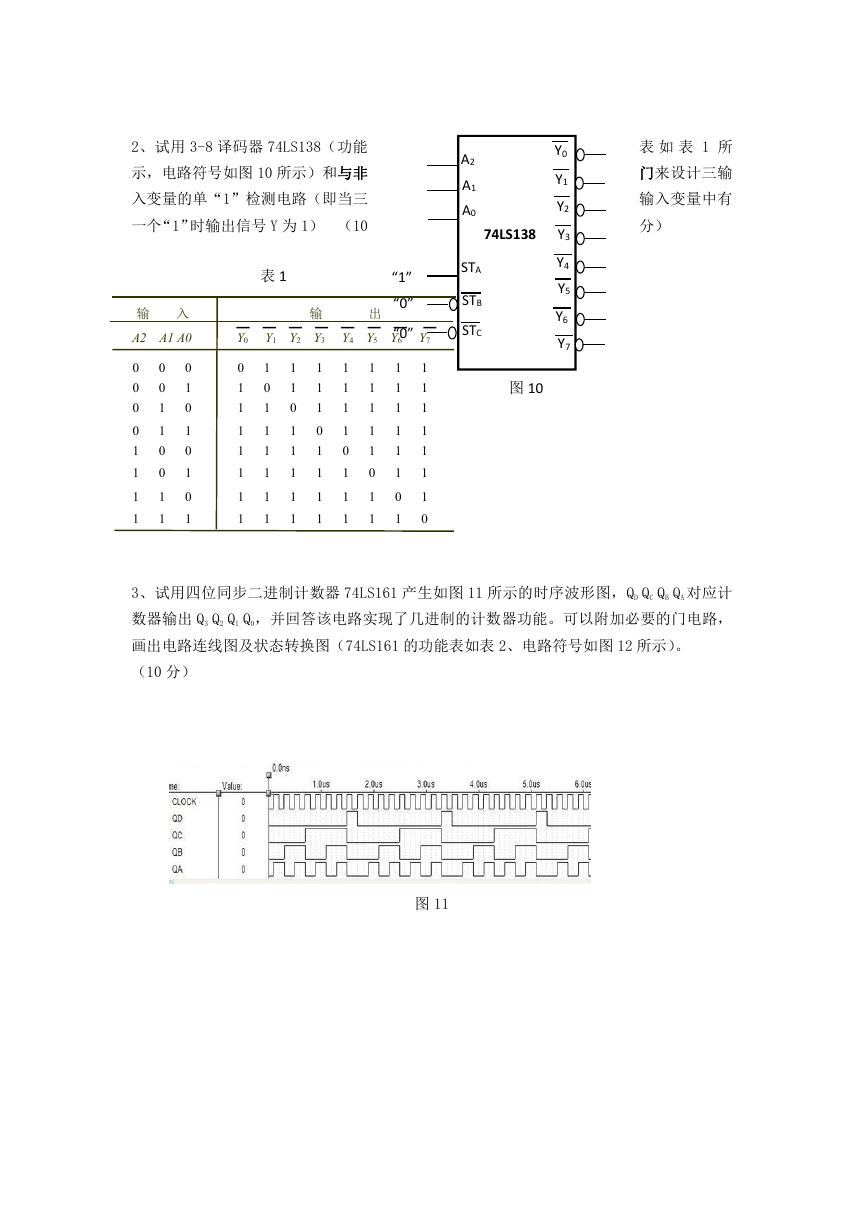

2、试用 3-8 译码器 74LS138（功能示，电路符号如图 10 所示）和与非入变量的单“1”检测电路（即当三一个“1”时输出信号 Y 为 1）（10 表 1 输出 “1” “0” “0” Y0 Y1 Y2 Y3 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 Y4 Y5 Y6 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 输入 A2 A1 A0 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 表如表 1 所门来设计三输输入变量中有分） Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 A2 A1 A0 STA STB STC 74LS138 图 10 Y7 1 1 1 1 1 1 1 0 3、试用四位同步二进制计数器 74LS161 产生如图 11 所示的时序波形图，QD QC QB QA 对应计数器输出 Q3 Q2 Q1 Q0，并回答该电路实现了几进制的计数器功能。可以附加必要的门电路，画出电路连线图及状态转换图（74LS161 的功能表如表 2、电路符号如图 12 所示）。（10 分）图 11

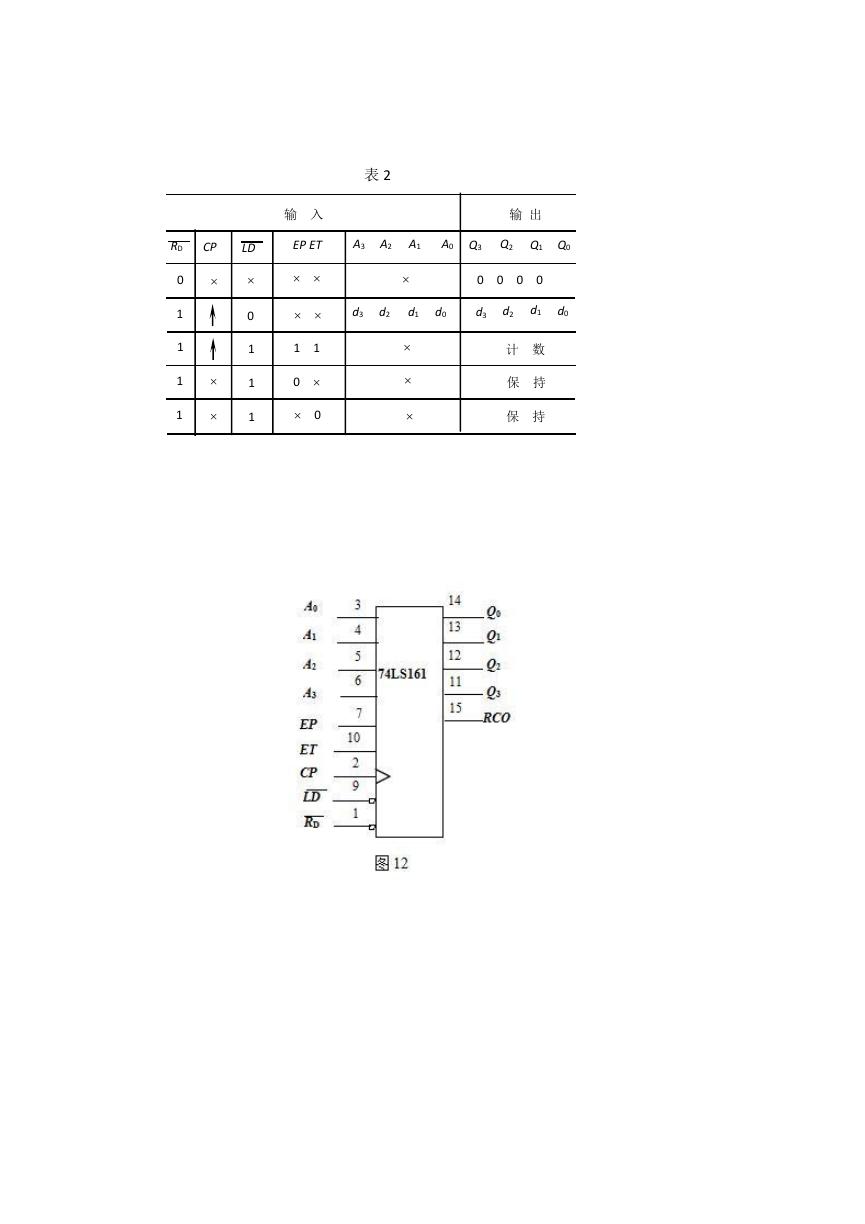

RD 0 1 1 1 1 CP    LD  0 1 1 1 输入 EP ET     1 1 0   0 表 2 输出 A3 A2 A1 A0 Q3 Q2 Q1 Q0  0 0 0 0 d3 d2 d1 d0 d3 d2 d1 d0    计数保持保持
