Abaqus各銷售版之注意事項 (Starter, Portfolio & Regular)

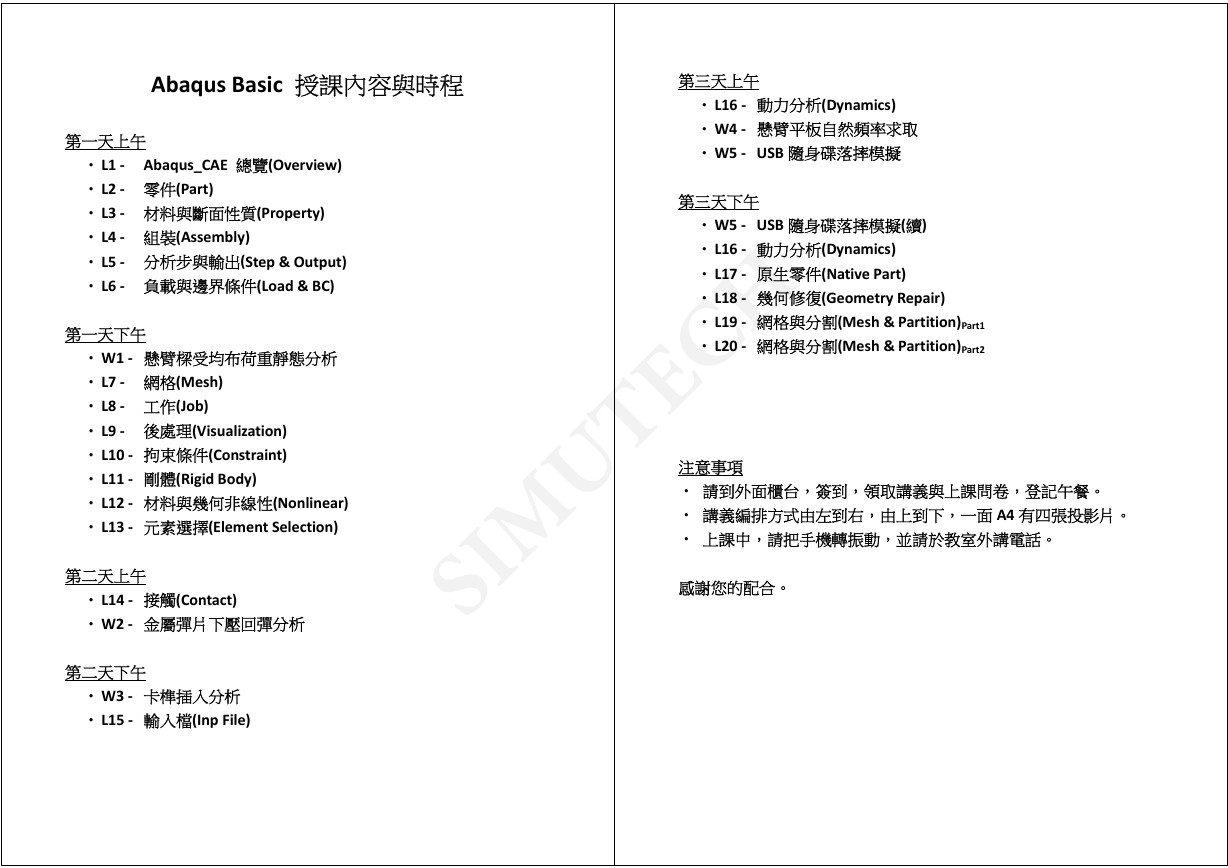

Abaqus Basic 授課內容與時程第一天上午 • L1 - Abaqus_CAE 總覽(Overview) • L2 - 零件(Part) • L3 - 材料與斷面性質(Property) • L4 - 組裝(Assembly) • L5 - 分析步與輸出(Step & Output) • L6 - 負載與邊界條件(Load & BC) 第一天下午 • W1 - 懸臂樑受均布荷重靜態分析 • L7 - 網格(Mesh) • L8 - 工作(Job) • L9 - 後處理(Visualization) • L10 - 拘束條件(Constraint) • L11 - 剛體(Rigid Body) • L12 - 材料與幾何非線性(Nonlinear) • L13 - 元素選擇(Element Selection) 第二天上午 • L14 - 接觸(Contact) • W2 - 金屬彈片下壓回彈分析第二天下午 • W3 - 卡榫插入分析 • L15 - 輸入檔(Inp File) 第三天上午 • L16 - 動力分析(Dynamics) • W4 - 懸臂平板自然頻率求取 • W5 - USB 隨身碟落摔模擬第三天下午 • W5 - USB 隨身碟落摔模擬(續) • L16 - 動力分析(Dynamics) • L17 - 原生零件(Native Part) • L18 - 幾何修復(Geometry Repair) • L19 - 網格與分割(Mesh & Partition)Part1 • L20 - 網格與分割(Mesh & Partition)Part2 注意事項 • 請到外面櫃台，簽到，領取講義與上課問卷，登記午餐。 • 講義編排方式由左到右，由上到下，一面 A4 有四張投影片。 • 上課中，請把手機轉振動，並請於教室外講電話。感謝您的配合。 SIMUTECH

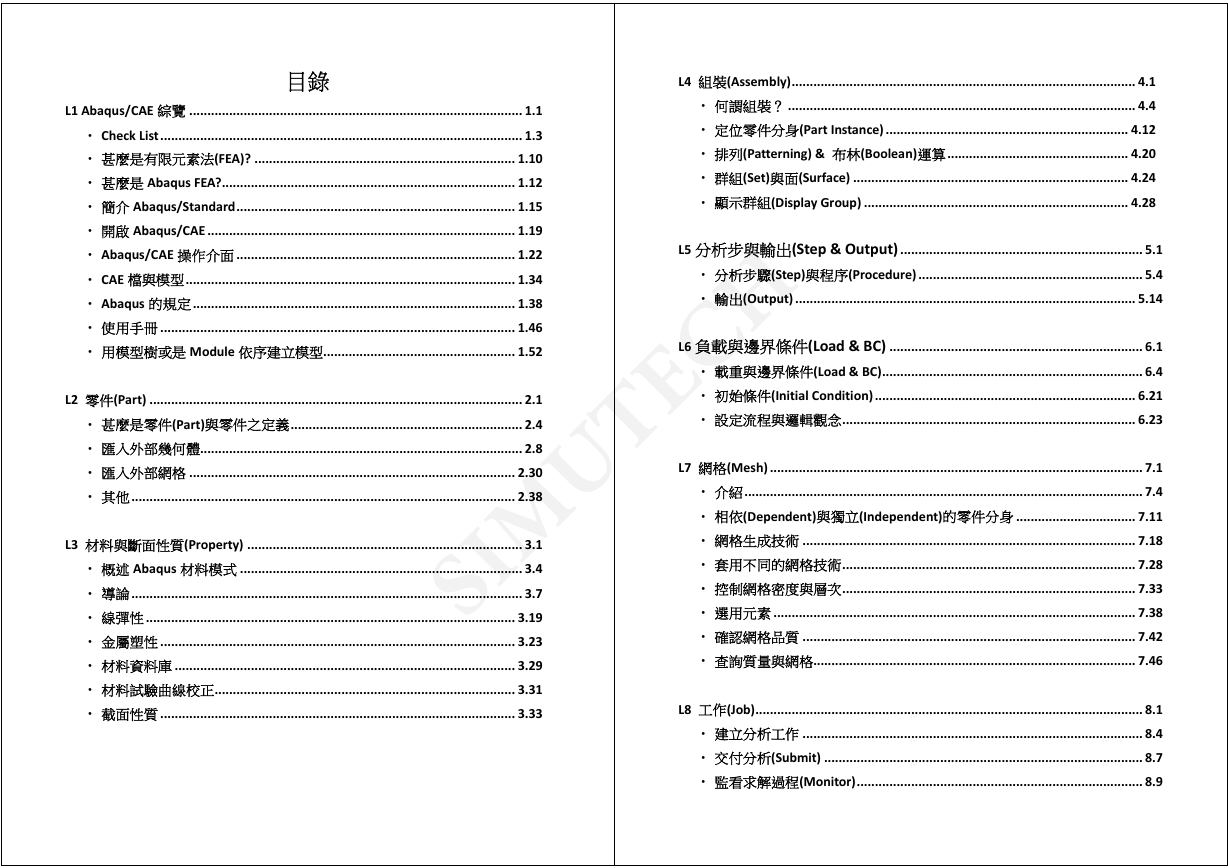

目錄 L1 Abaqus/CAE 綜覽 ............................................................................................ 1.1 • Check List .................................................................................................... 1.3 • 甚麼是有限元素法(FEA)? ........................................................................ 1.10 • 甚麼是 Abaqus FEA?................................................................................. 1.12 • 簡介 Abaqus/Standard ............................................................................. 1.15 • 開啟 Abaqus/CAE ..................................................................................... 1.19 • Abaqus/CAE 操作介面 ............................................................................. 1.22 • CAE 檔與模型 ........................................................................................... 1.34 • Abaqus 的規定 ......................................................................................... 1.38 • 使用手冊 .................................................................................................. 1.46 • 用模型樹或是 Module 依序建立模型 ..................................................... 1.52 L2 零件(Part) ....................................................................................................... 2.1 • 甚麼是零件(Part)與零件之定義 ................................................................ 2.4 L4 組裝(Assembly) ............................................................................................... 4.1 • 何謂組裝？ ................................................................................................ 4.4 • 定位零件分身(Part Instance) ................................................................... 4.12 • 排列(Patterning) & 布林(Boolean)運算 .................................................. 4.20 • 群組(Set)與面(Surface) ............................................................................ 4.24 • 顯示群組(Display Group) ......................................................................... 4.28 L5 分析步與輸出(Step & Output) ................................................................... 5.1 • 分析步驟(Step)與程序(Procedure) .............................................................. 5.4 • 輸出(Output) .............................................................................................. 5.14 L6 負載與邊界條件(Load & BC) ...................................................................... 6.1 • 載重與邊界條件(Load & BC) ........................................................................ 6.4 • 初始條件(Initial Condition) ........................................................................ 6.21 • 設定流程與邏輯觀念 ................................................................................. 6.23 • 匯入外部幾何體......................................................................................... 2.8 • 匯入外部網格 .......................................................................................... 2.30 • 其他 .......................................................................................................... 2.38 L3 材料與斷面性質(Property) ............................................................................ 3.1 • 概述 Abaqus 材料模式 .............................................................................. 3.4 • 導論 ............................................................................................................ 3.7 • 線彈性 ...................................................................................................... 3.19 • 金屬塑性 .................................................................................................. 3.23 • 材料資料庫 .............................................................................................. 3.29 L7 網格(Mesh) ....................................................................................................... 7.1 • 介紹 .............................................................................................................. 7.4 • 相依(Dependent)與獨立(Independent)的零件分身 ................................. 7.11 • 網格生成技術 ............................................................................................ 7.18 • 套用不同的網格技術 ................................................................................. 7.28 • 控制網格密度與層次 ................................................................................. 7.33 • 選用元素 .................................................................................................... 7.38 • 確認網格品質 ............................................................................................ 7.42 • 查詢質量與網格......................................................................................... 7.46 • 材料試驗曲線校正 ................................................................................... 3.31 • 截面性質 .................................................................................................. 3.33 L8 工作(Job) ........................................................................................................... 8.1 • 建立分析工作 .............................................................................................. 8.4 • 交付分析(Submit) ........................................................................................ 8.7 • 監看求解過程(Monitor) ............................................................................... 8.9 SIMUTECH

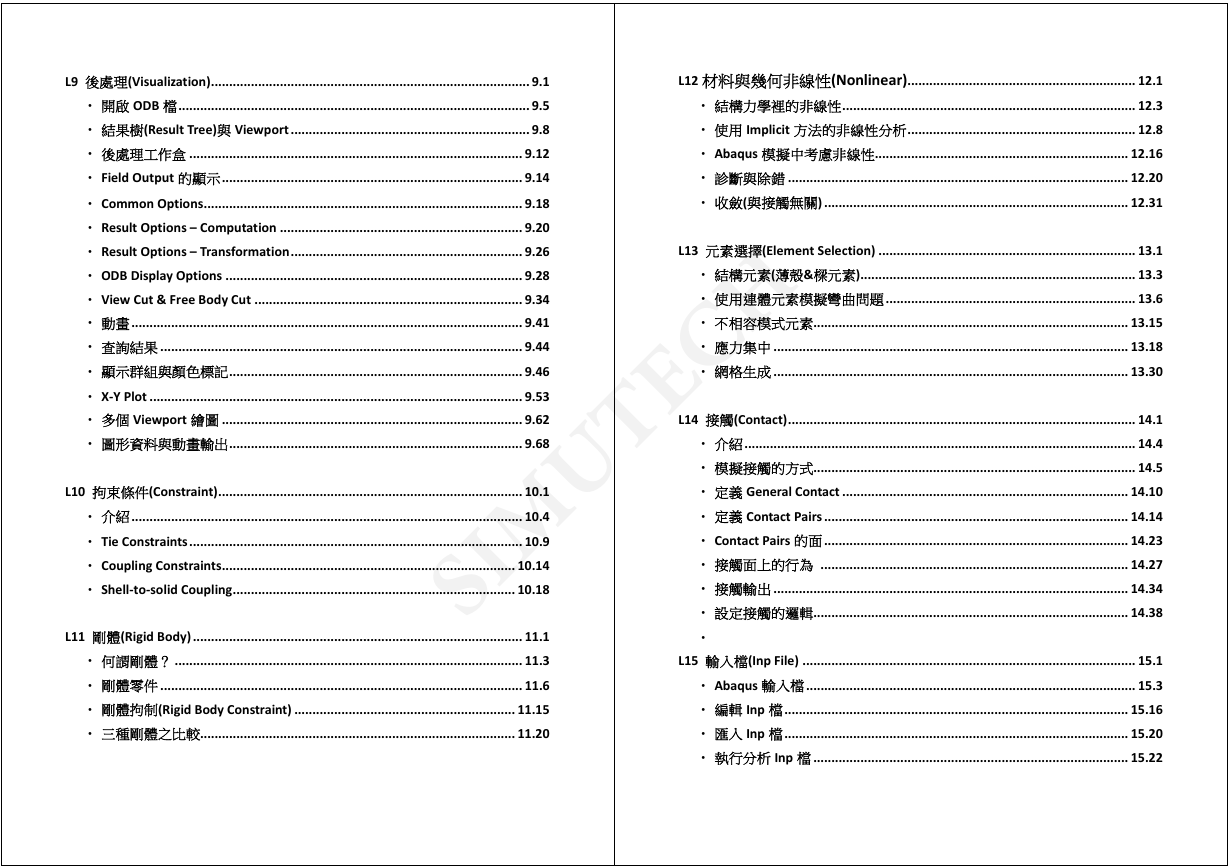

L9 後處理(Visualization)........................................................................................ 9.1 L12 材料與幾何非線性(Nonlinear) ............................................................... 12.1 • 開啟 ODB 檔 ................................................................................................. 9.5 • 結構力學裡的非線性 ................................................................................. 12.3 • 結果樹(Result Tree)與 Viewport .................................................................. 9.8 • 使用 Implicit 方法的非線性分析 ............................................................... 12.8 • 後處理工作盒 ............................................................................................ 9.12 • Abaqus 模擬中考慮非線性 ...................................................................... 12.16 • Field Output 的顯示 ................................................................................... 9.14 • 診斷與除錯 .............................................................................................. 12.20 • Common Options........................................................................................ 9.18 • 收斂(與接觸無關) .................................................................................... 12.31 • Result Options – Computation ................................................................... 9.20 • Result Options – Transformation ................................................................ 9.26 L13 元素選擇(Element Selection) ....................................................................... 13.1 • ODB Display Options .................................................................................. 9.28 • 結構元素(薄殼&樑元素) ............................................................................ 13.3 • View Cut & Free Body Cut .......................................................................... 9.34 • 使用連體元素模擬彎曲問題 ..................................................................... 13.6 • 動畫 ............................................................................................................ 9.41 • 不相容模式元素....................................................................................... 13.15 • 查詢結果 .................................................................................................... 9.44 • 應力集中 .................................................................................................. 13.18 • 顯示群組與顏色標記 ................................................................................. 9.46 • 網格生成 .................................................................................................. 13.30 • X-Y Plot ....................................................................................................... 9.53 • 多個 Viewport 繪圖 ................................................................................... 9.62 L14 接觸(Contact) ................................................................................................ 14.1 • 圖形資料與動畫輸出 ................................................................................. 9.68 • 介紹 ............................................................................................................ 14.4 • 模擬接觸的方式......................................................................................... 14.5 L10 拘束條件(Constraint) .................................................................................... 10.1 • 定義 General Contact ............................................................................... 14.10 • 介紹 ............................................................................................................ 10.4 • 定義 Contact Pairs .................................................................................... 14.14 • Tie Constraints ............................................................................................ 10.9 • Contact Pairs 的面 .................................................................................... 14.23 • Coupling Constraints................................................................................. 10.14 • 接觸面上的行為 ..................................................................................... 14.27 • Shell-to-solid Coupling.............................................................................. 10.18 • 接觸輸出 .................................................................................................. 14.34 • 設定接觸的邏輯....................................................................................... 14.38 L11 剛體(Rigid Body) ........................................................................................... 11.1 • • 何謂剛體？ ................................................................................................ 11.3 L15 輸入檔(Inp File) ............................................................................................ 15.1 • 剛體零件 .................................................................................................... 11.6 • Abaqus 輸入檔 ........................................................................................... 15.3 • 剛體拘制(Rigid Body Constraint) ............................................................. 11.15 • 編輯 Inp 檔 ............................................................................................... 15.16 • 三種剛體之比較....................................................................................... 11.20 • 匯入 Inp 檔 ............................................................................................... 15.20 • 執行分析 Inp 檔 ....................................................................................... 15.22 SIMUTECH

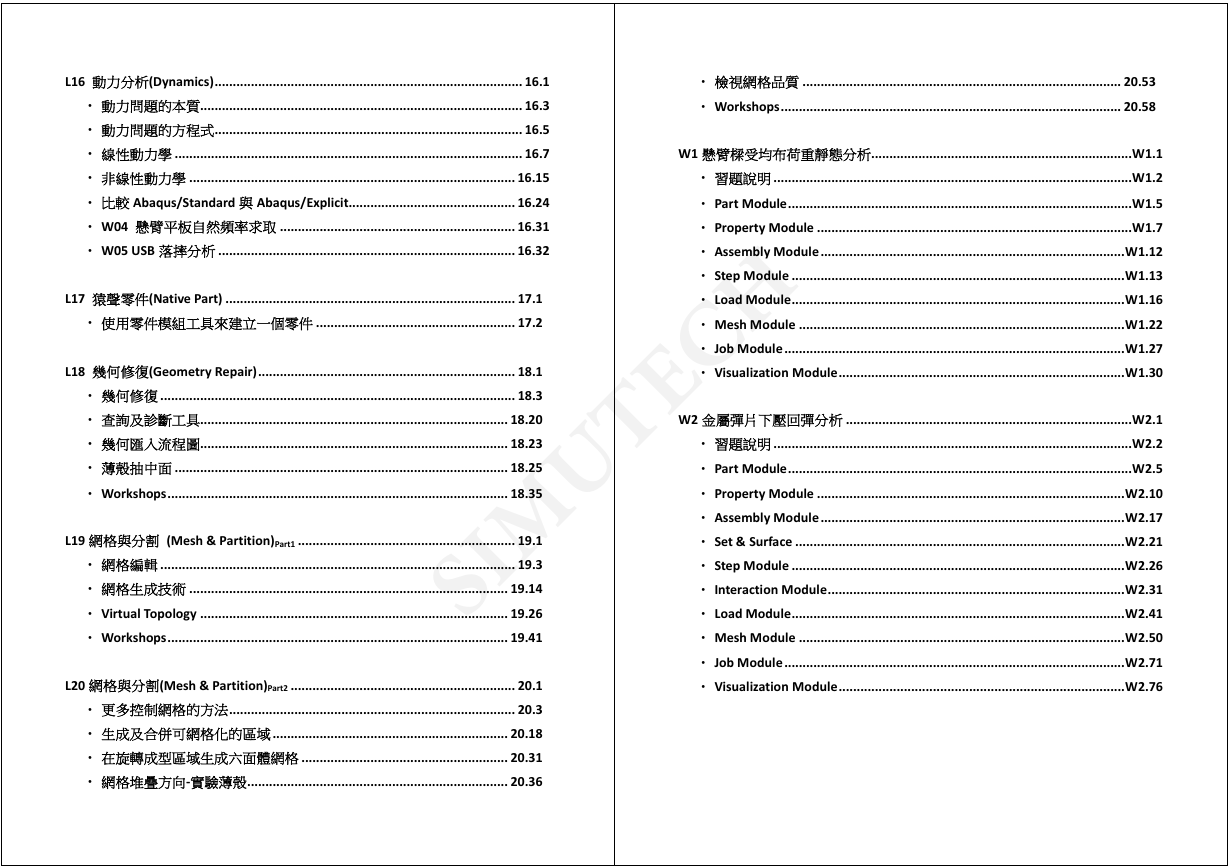

L16 動力分析(Dynamics) ..................................................................................... 16.1 • 檢視網格品質 ........................................................................................ 20.53 • 動力問題的本質......................................................................................... 16.3 • Workshops .............................................................................................. 20.58 • 動力問題的方程式 ..................................................................................... 16.5 • 線性動力學 ................................................................................................ 16.7 W1 懸臂樑受均布荷重靜態分析 ........................................................................ W1.1 • 非線性動力學 .......................................................................................... 16.15 • 習題說明 ................................................................................................... W1.2 • 比較 Abaqus/Standard 與 Abaqus/Explicit.............................................. 16.24 • Part Module ............................................................................................... W1.5 • W04 懸臂平板自然頻率求取 ................................................................. 16.31 • Property Module ....................................................................................... W1.7 • W05 USB 落摔分析 .................................................................................. 16.32 • Assembly Module .................................................................................... W1.12 • Step Module ............................................................................................ W1.13 L17 猿聲零件(Native Part) ................................................................................ 17.1 • Load Module ............................................................................................ W1.16 • 使用零件模組工具來建立一個零件 ....................................................... 17.2 • Mesh Module .......................................................................................... W1.22 • Job Module .............................................................................................. W1.27 L18 幾何修復(Geometry Repair) ....................................................................... 18.1 • Visualization Module ............................................................................... W1.30 • 幾何修復 .................................................................................................. 18.3 • 查詢及診斷工具..................................................................................... 18.20 W2 金屬彈片下壓回彈分析 ............................................................................... W2.1 • 幾何匯入流程圖..................................................................................... 18.23 • 習題說明 ................................................................................................... W2.2 • 薄殼抽中面 ............................................................................................ 18.25 • Part Module ............................................................................................... W2.5 • Workshops .............................................................................................. 18.35 • Property Module ..................................................................................... W2.10 • Assembly Module .................................................................................... W2.17 L19 網格與分割 (Mesh & Partition)Part1 ............................................................ 19.1 • Set & Surface ........................................................................................... W2.21 • 網格編輯 .................................................................................................. 19.3 • Step Module ............................................................................................ W2.26 • 網格生成技術 ........................................................................................ 19.14 • Interaction Module .................................................................................. W2.31 • Virtual Topology ..................................................................................... 19.26 • Load Module ............................................................................................ W2.41 • Workshops .............................................................................................. 19.41 • Mesh Module .......................................................................................... W2.50 • Job Module .............................................................................................. W2.71 L20 網格與分割(Mesh & Partition)Part2 .............................................................. 20.1 • Visualization Module ............................................................................... W2.76 • 更多控制網格的方法 ............................................................................... 20.3 • 生成及合併可網格化的區域 ................................................................. 20.18 • 在旋轉成型區域生成六面體網格 ......................................................... 20.31 • 網格堆疊方向-實驗薄殼 ........................................................................ 20.36 SIMUTECH

W3 卡榫插入分析 ............................................................................................... W3.1 • Mesh Module .......................................................................................... W5.32 • 習題說明 ................................................................................................... W3.2 • Job Module .............................................................................................. W5.46 • Part Module ............................................................................................... W3.5 • Visualization Module ............................................................................... W5.47 • Property Module ..................................................................................... W3.13 • 延伸練習：USB 的推出 .......................................................................... W5.48 • Assembly Module .................................................................................... W3.30 • Set & Surface ........................................................................................... W3.38 Abaqus 各銷售版之注意事項 (Starter, Portfolio & Regular) • Step Module ............................................................................................ W3.45 • Interaction Module .................................................................................. W3.51 • Load Module ............................................................................................ W3.68 • Mesh Module .......................................................................................... W3.75 • Job Module .............................................................................................. W3.88 • Visualization Module ............................................................................... W3.92 W4 懸臂平板自然頻率求取 .............................................................................. W4.1 • 習題說明 ................................................................................................... W4.2 • Property Module ....................................................................................... W4.6 • Step Module .............................................................................................. W4.9 • Interaction Module .................................................................................. W4.16 • Load Module ............................................................................................ W4.18 • Mesh Module .......................................................................................... W4.23 • Job Module .............................................................................................. W4.26 • Visualization Module ............................................................................... W4.27 W5 USB 落摔分析 ............................................................................................... W5.1 • 習題說明 ................................................................................................... W5.2 • Property Module ....................................................................................... W5.9 • Assembly Module .................................................................................... W5.16 • Step Module ............................................................................................ W5.17 • Interaction Module .................................................................................. W5.25 • Load Module ............................................................................................ W5.25 SIMUTECH

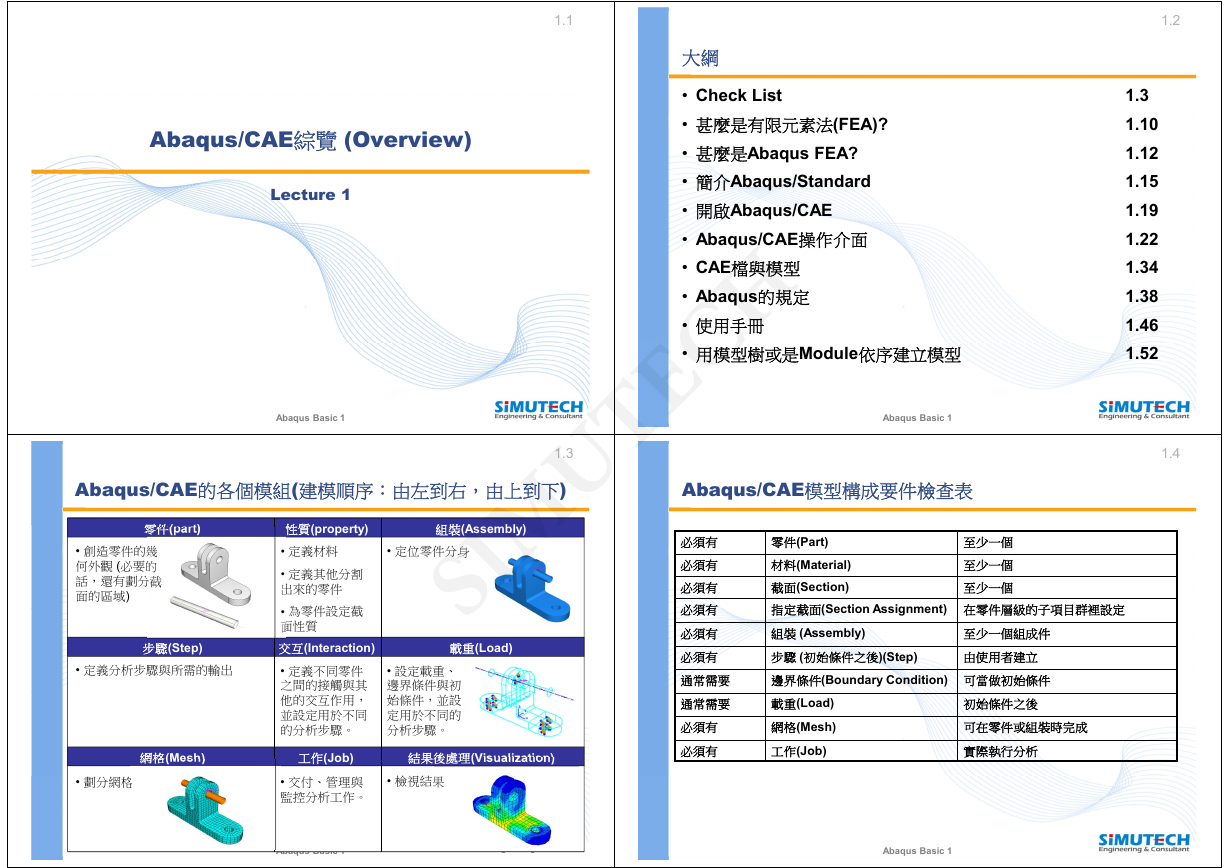

Abaqus/CAE綜覽 (Overview) Lecture 1 1.1 1.2 大綱 • Check List • 甚麼是有限元素法(FEA)? • 甚麼是Abaqus FEA? • 簡介Abaqus/Standard • 開啟Abaqus/CAE • Abaqus/CAE操作介面 • CAE檔與模型 • Abaqus的規定 • 使用手冊 • 用模型樹或是Module依序建立模型 1.3 1.10 1.12 1.15 1.19 1.22 1.34 1.38 1.46 1.52 Abaqus Basic 1 Abaqus Basic 1 1.3 1.4 Abaqus/CAE的各個模組(建模順序：由左到右，由上到下) Abaqus/CAE模型構成要件檢查表零件(part) 性質(property) 組裝(Assembly) • 創造零件的幾何外觀 (必要的話，還有劃分截面的區域) • 定義材料 • 定位零件分身 • 定義其他分割出來的零件 • 為零件設定截面性質步驟(Step) 交互(Interaction) 載重(Load) • 定義分析步驟與所需的輸出 • 定義不同零件之間的接觸與其他的交互作用，並設定用於不同的分析步驟。 • 設定載重、邊界條件與初始條件，並設定用於不同的分析步驟。網格(Mesh) 工作(Job) 結果後處理(Visualization) • 劃分網格 • 交付、管理與監控分析工作。 • 檢視結果必須有必須有必須有必須有必須有必須有零件(Part) 材料(Material) 截面(Section) 至少一個至少一個至少一個指定截面(Section Assignment) 在零件層級的子項目群裡設定組裝 (Assembly) 至少一個組成件步驟 (初始條件之後)(Step) 由使用者建立通常需要邊界條件(Boundary Condition) 可當做初始條件通常需要載重(Load) 初始條件之後必須有必須有網格(Mesh) 工作(Job) 可在零件或組裝時完成實際執行分析 Abaqus Basic 1 Abaqus Basic 1 SIMUTECH

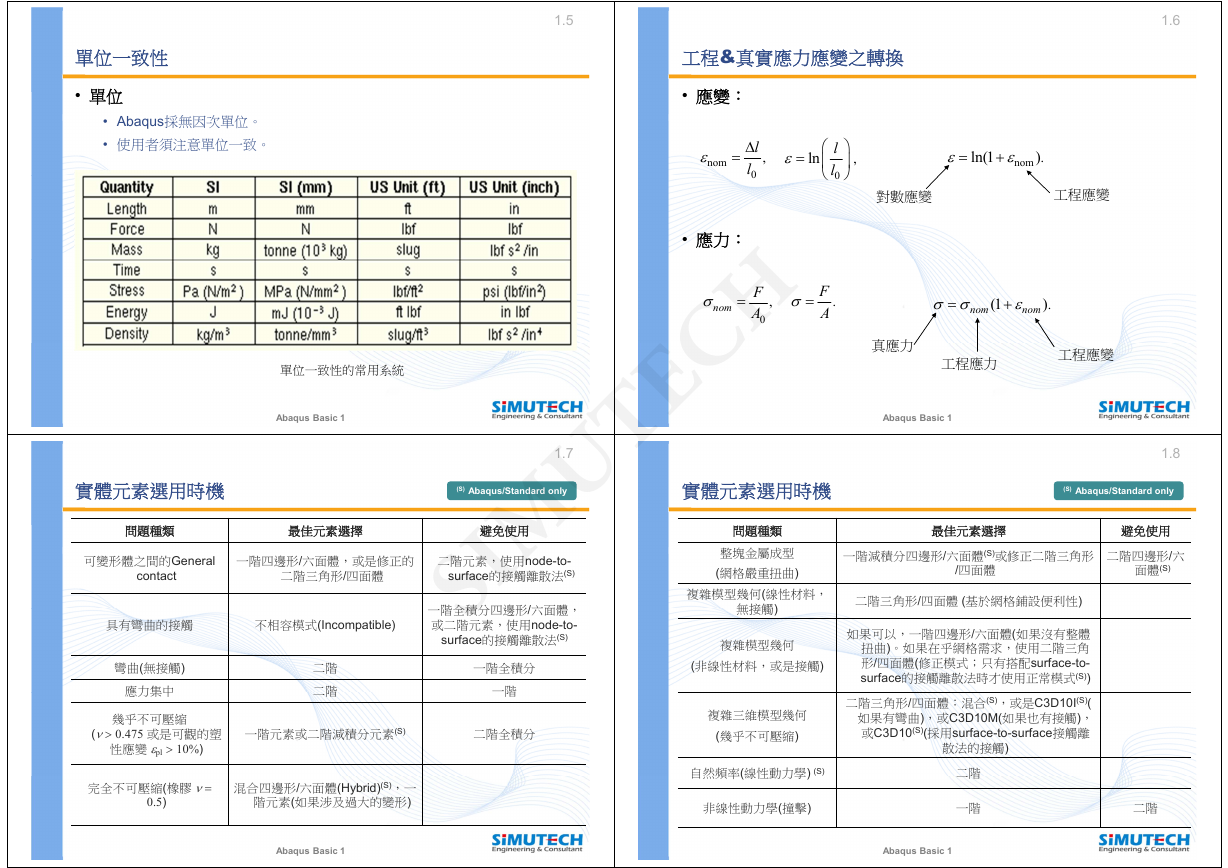

單位一致性 • 單位 • Abaqus採無因次單位。 • 使用者須注意單位一致。 1.5 1.6 工程&真實應力應變之轉換 • 應變： ε nom = ∆ l l 0 , ε = ln    l l 0    , ε = ln(1 + ε ) nom . 對數應變工程應變 • 應力： σ = nom F A 0 , σ= F A . σ σ = nom + (1 ε nom ) . 單位一致性的常用系統真應力工程應力工程應變 Abaqus Basic 1 Abaqus Basic 1 實體元素選用時機 (S) Abaqus/Standard only 實體元素選用時機 1.7 1.8 (S) Abaqus/Standard only 問題種類最佳元素選擇避免使用可變形體之間的General 一階四邊形/六面體，或是修正的 contact 二階三角形/四面體二階元素，使用node-to- surface的接觸離散法(S) 具有彎曲的接觸不相容模式(Incompatible) 一階全積分四邊形/六面體，或二階元素，使用node-to- surface的接觸離散法(S) 彎曲(無接觸) 應力集中幾乎不可壓縮二階二階一階全積分一階 (ν> 0.475 或是可觀的塑一階元素或二階減積分元素(S) 二階全積分性應變 εpl > 10%) 完全不可壓縮(橡膠 ν= 0.5) 混合四邊形/六面體(Hybrid)(S)，一階元素(如果涉及過大的變形) 問題種類整塊金屬成型 (網格嚴重扭曲) 複雜模型幾何(線性材料，無接觸) 複雜模型幾何 (非線性材料，或是接觸) 複雜三維模型幾何 (幾乎不可壓縮) 自然頻率(線性動力學) (S) 非線性動力學(撞擊) 最佳元素選擇避免使用一階減積分四邊形/六面體(S)或修正二階三角形二階四邊形/六 /四面體面體(S) 二階三角形/四面體 (基於網格鋪設便利性) 如果可以，一階四邊形/六面體(如果沒有整體扭曲)。如果在乎網格需求，使用二階三角形/四面體(修正模式；只有搭配surface-to- surface的接觸離散法時才使用正常模式(S)) 二階三角形/四面體：混合(S)，或是C3D10I(S)( 如果有彎曲)，或C3D10M(如果也有接觸)，或C3D10(S)(採用surface-to-surface接觸離散法的接觸) 二階一階二階 Abaqus Basic 1 Abaqus Basic 1 SIMUTECH

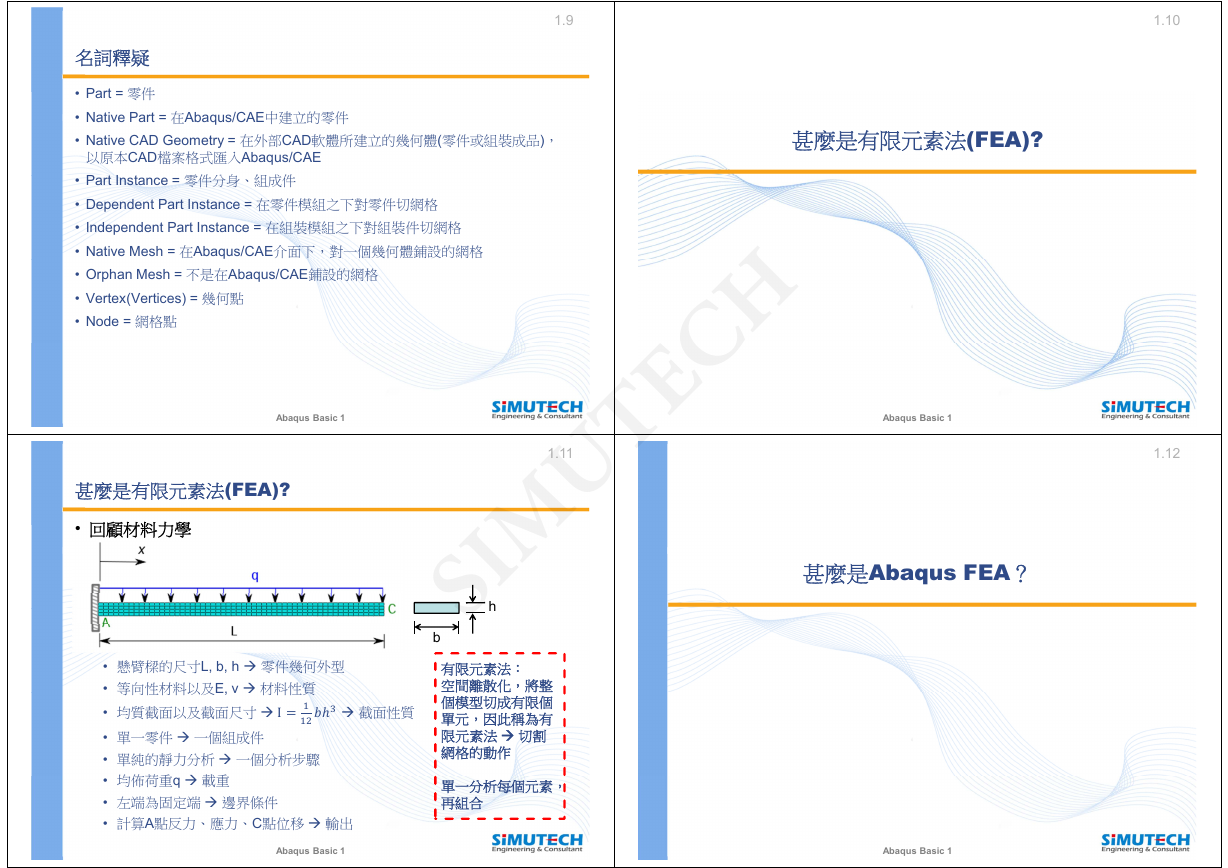

1.9 1.10 名詞釋疑 • Part = 零件 • Native Part = 在Abaqus/CAE中建立的零件 • Native CAD Geometry = 在外部CAD軟體所建立的幾何體(零件或組裝成品)，以原本CAD檔案格式匯入Abaqus/CAE • Part Instance = 零件分身、組成件 • Dependent Part Instance = 在零件模組之下對零件切網格 • Independent Part Instance = 在組裝模組之下對組裝件切網格 • Native Mesh = 在Abaqus/CAE介面下，對一個幾何體鋪設的網格 • Orphan Mesh = 不是在Abaqus/CAE鋪設的網格 • Vertex(Vertices) = 幾何點 • Node = 網格點甚麼是有限元素法(FEA)? Abaqus Basic 1 Abaqus Basic 1 1.11 1.12 甚麼是有限元素法(FEA)? • 回顧材料力學 • 懸臂樑的尺寸L, b, h 零件幾何外型 • 等向性材料以及E, ν 材料性質 • 均質截面以及截面尺寸 I 截面性質 • 單一零件一個組成件 • 單純的靜力分析一個分析步驟 • 均佈荷重q 載重 • 左端為固定端邊界條件 • 計算A點反力、應力、C點位移輸出甚麼是Abaqus FEA？ h b 有限元素法：空間離散化，將整個模型切成有限個單元，因此稱為有限元素法切割網格的動作單一分析每個元素，再組合 Abaqus Basic 1 Abaqus Basic 1 SIMUTECH
