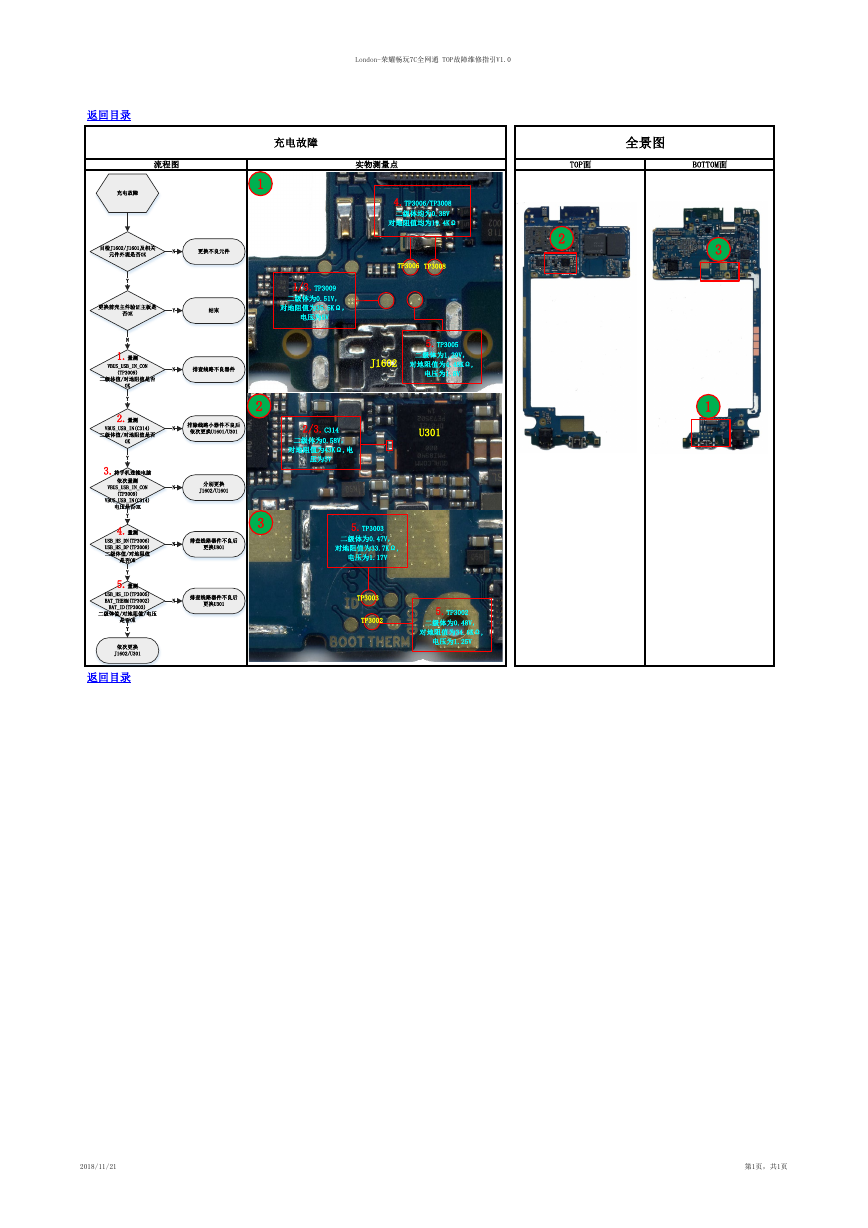

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 充电故障 全景图 流程图 实物测量点 TOP面 BOTTOM面 3 1 1 2 3 4.TP3006/TP3008 二级体均为0.38V 对地阻值均为19.4KΩ TP3006 TP3008 2 1/3.TP3009 二级体为0.51V， 对地阻值为35.5KΩ， 电压为5V J1602 5.TP3005 二级体为1.29V， 对地阻值为4.45KΩ, 电压为1.8V 2/3.C314 二级体为0.58V， 对地阻值为43KΩ,电 压为5V U301 5.TP3003 二级体为0.47V， 对地阻值为33.7KΩ, 电压为1.17V TP3003 TP3002 5.TP3002 二级体为0.48V， 对地阻值为34.6KΩ, 电压为1.25V 返回目录 充电故障 目检J1602/J1601及相关 元件外观是否OK N 更换不良元件 Y 结束 N 排查线路不良器件 N N N N 排除线路小器件不良后 依次更换U1601/U301 分别更换 J1602/U1601 排查线路器件不良后 更换U801 排查线路器件不良后 更换U301 Y 更换前壳主件验证主板是 否OK N 1.量测 VBUS_USB_IN_CON (TP3009) 二级体值/对地阻值是否 OK Y 2.量测 VBUS_USB_IN(C314) 二级体值/对地阻值是否 OK Y 3.将手机连接电脑 依次量测 VBUS_USB_IN_CON (TP3009) VBUS_USB_IN(C314) 电压是否OK Y 4.量测 USB_HS_DN(TP3006) USB_HS_DP(TP3008) 二级体值/对地阻值 是否OK Y 5.量测 USB_HS_ID(TP3005) BAT_THERM(TP3002) BAT_ID(TP3003) 二级体值/对地阻值/电压 是否OK Y 依次更换 J1602/U301 返回目录 2018/11/21 第1页，共1页
