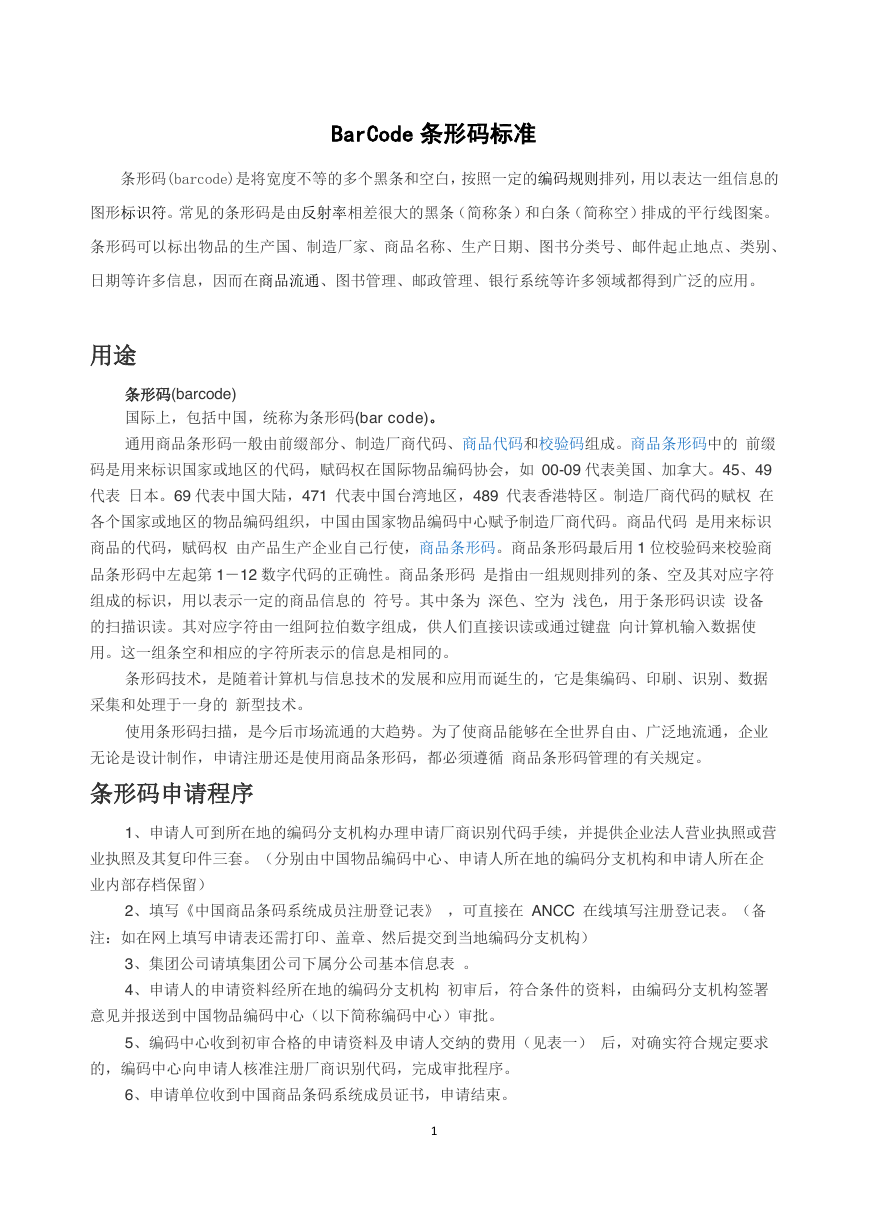

    BarCode 条形码标准 条形码(barcode)是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的 图形标识符。常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。 条形码可以标出物品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、 日期等许多信息，因而在商品流通、图书管理、邮政管理、银行系统等许多领域都得到广泛的应用。 用途 条形码(barcode) 国际上，包括中国，统称为条形码(bar code)。 通用商品条形码一般由前缀部分、制造厂商代码、商品代码和校验码组成。商品条形码中的 前缀 码是用来标识国家或地区的代码，赋码权在国际物品编码协会，如 00-09 代表美国、加拿大。45、49 代表 日本。69 代表中国大陆，471 代表中国台湾地区，489 代表香港特区。制造厂商代码的赋权 在 各个国家或地区的物品编码组织，中国由国家物品编码中心赋予制造厂商代码。商品代码 是用来标识 商品的代码，赋码权 由产品生产企业自己行使，商品条形码。商品条形码最后用 1 位校验码来校验商 品条形码中左起第 1－12 数字代码的正确性。商品条形码 是指由一组规则排列的条、空及其对应字符 组成的标识，用以表示一定的商品信息的 符号。其中条为 深色、空为 浅色，用于条形码识读 设备 的扫描识读。其对应字符由一组阿拉伯数字组成，供人们直接识读或通过键盘 向计算机输入数据使 用。这一组条空和相应的字符所表示的信息是相同的。 条形码技术，是随着计算机与信息技术的发展和应用而诞生的，它是集编码、印刷、识别、数据 采集和处理于一身的 新型技术。 使用条形码扫描，是今后市场流通的大趋势。为了使商品能够在全世界自由、广泛地流通，企业 无论是设计制作，申请注册还是使用商品条形码，都必须遵循 商品条形码管理的有关规定。 条形码申请程序 1、申请人可到所在地的编码分支机构办理申请厂商识别代码手续，并提供企业法人营业执照或营 业执照及其复印件三套。（分别由中国物品编码中心、申请人所在地的编码分支机构和申请人所在企 业内部存档保留） 2、填写《中国商品条码系统成员注册登记表》 ，可直接在 ANCC 在线填写注册登记表。（备 注：如在网上填写申请表还需打印、盖章、然后提交到当地编码分支机构） 3、集团公司请填集团公司下属分公司基本信息表 。 4、申请人的申请资料经所在地的编码分支机构 初审后，符合条件的资料，由编码分支机构签署 意见并报送到中国物品编码中心（以下简称编码中心）审批。 5、编码中心收到初审合格的申请资料及申请人交纳的费用（见表一） 后，对确实符合规定要求 的，编码中心向申请人核准注册厂商识别代码，完成审批程序。 6、申请单位收到中国商品条码系统成员证书，申请结束。 1
    扫描原理 条形码的扫描需要扫描器，扫描器利用自身光源照射条形码，再利用光电转换器接受反射的光 线，将反射光线的明暗转换成数字信号。不论是采取何种规则印制的条形码，都由静区、起始字符、 数据字符与终止字符组成。有些条码在数据字符与终止字符之间还有校验字符。 ▲静区：静区也叫空白区，分为左空白区和右空白区，左空白区是让扫描设备做好扫描准备，右 空白区是保证扫描设备正确识别条码的结束标记。 为了防止左右空白区（静区）在印刷排版时被无意中占用，可在空白区加印一个符号（左侧没有 数字时印<；号，右侧没有数字时加印>；号）这个符号就叫静区标记。主要作用就是防止静区宽度不 足。只要静区宽度能保证，有没有这个符号都不影响条码的识别。 ▲起始字符：第一位字符，具有特殊结构，当扫描器读取到该字符时，便开始正式读取代码了。 ▲数据字符：条形码的主要内容。 ▲校验字符：检验读取到的数据是否正确。不同编码规则可能会有不同的校验规则。 ▲终止字符：最后一位字符，一样具有特殊结构，用于告知代码扫描完毕，同时还起到只是进行 校验计算的作用。 为了方便双向扫描，起止字符具有不对称结构。因此扫描器扫描时可以自动对条码信息重新排 列。条码扫描器有光笔、CCD、激光、影像四种 ▲光笔：最原始的扫描方式，需要手动移动光笔，并且还要与条形码接触。 ▲CCD：以 CCD 作为光电转换器，LED 作为发光光源的扫描器。在一定范围内，可以实现自动 扫描。并且可以阅读各种材料、不平表面上的条码，成本也较为低廉。但是与激光式相比，扫描距离 较短。 ▲激光：以激光作为发光源的扫描器。又可分为线型、全角度等几种。 ▲影像：以光源拍照利用自带硬解码板解码，通常影像扫描可以同时扫描一维及二维条码，如 Honeywell 引擎。 线型：多用于手持式扫描器，范围远，准确性高。 全角度：多为工业级固定式扫描，自动化程度高，在各种方向上都可以自动读取条码及输出电平 信号，结合传感器使用。 优点介绍 条形码是迄今为止最经济、实用的一种自动识别技术。条形码技术具有以下几个方面的优点 A．输入速度快：与键盘输入相比，条形码输入的速度是键盘输入的 5 倍，并且能实现“即时数据 输入”。 B．可靠性高：键盘 输入数据出错率为三百分之一，利用光学字符识别技术出错率 为万分之一， 而采用条形码技术误码率低于百万分之一。 C．采集信息量大：利用传统的一维条形码一次可采集几十位字符的信息，二维条形码更可以携 带数千个字符的信息，并有一定的自动纠错能力。 2
    D．灵活实用：条形码标识既可以作为一种识别手段单独使用，也可以和有关 识别设备 组成一 个系统实现自动化识别，还可以和其他控制设备联接起来实现自动化管理。 另外，条形码标签易于制作，对设备和材料没有特殊 要求，识别设备操作 容易，不需要特殊培 训，且设备也相对便宜。 成本非常低。在零售业领域，因为条码是印刷在商品包装上的，所以其成本几乎为‘零’。 编码规则 唯一性：同种规格同种产品对应同一个产品代码，同种产品不同规格应对应不同的产品代码。根 据产品的不同性质，如：重量、包装、规格、气味、颜色、形状等等，赋予不同的商品代码。 永久性：产品代码一经分配，就不再更改，并且是终身的。当此种产品不再生产时，其对应的产 品代码只能搁置起来，不得重复起用再分配给其它的商品。 无含义：为了保证代码有足够的容量以适应产品频繁的更新换代的需要，最好采用无含义的顺序 码。 条形码校验码公式： 1．首先，把条形码从右往左依次编序号为“1,2,3,4……”从序号二开始把所有偶数序号位上的数相 加求和，用求出的和乘 3，再把所有奇数序号上的数相加求和，用求出的和加上刚才偶数序号上的数， 然后得出和。再用 10 减去这个和的个位数，就得出校验码。 举个例子： 此条形码为：977167121601X（X 为校验码）。 1．1+6+2+7+1+7=24 2．24×3=72 3．0+1+1+6+7+9=24 4．72+24=96 5．10-6=4 所以最后校验码 X=4。此条形码为 94。 如果第 5 步的结果个位为 10，校验码是 0；也就是说第 4 步个位为 0 的情况 条码等级 通常用美标检测法 "A"-"F"五个质量等级，"A"级为最好，"D"级为最差，"F"级为不合格。A 级条码能 够被很好的识读，适合只沿一条线扫描并且只扫描一次的场合。B 级条码在识读中的表现不如 A 级，适 合于只沿一条线扫描但允许重复扫描的场合。C 级条码可能需要更多次的重复扫描，通常要使用能重复 扫描并有多条扫描线的设备才能获得比较好的识读效果。D 级条码可能无法被某些设备识读，要获得好 的识读效果，则要使用能重复扫描并具有多条扫描线的设备。F 级条码是不合格品，不能使用。 3

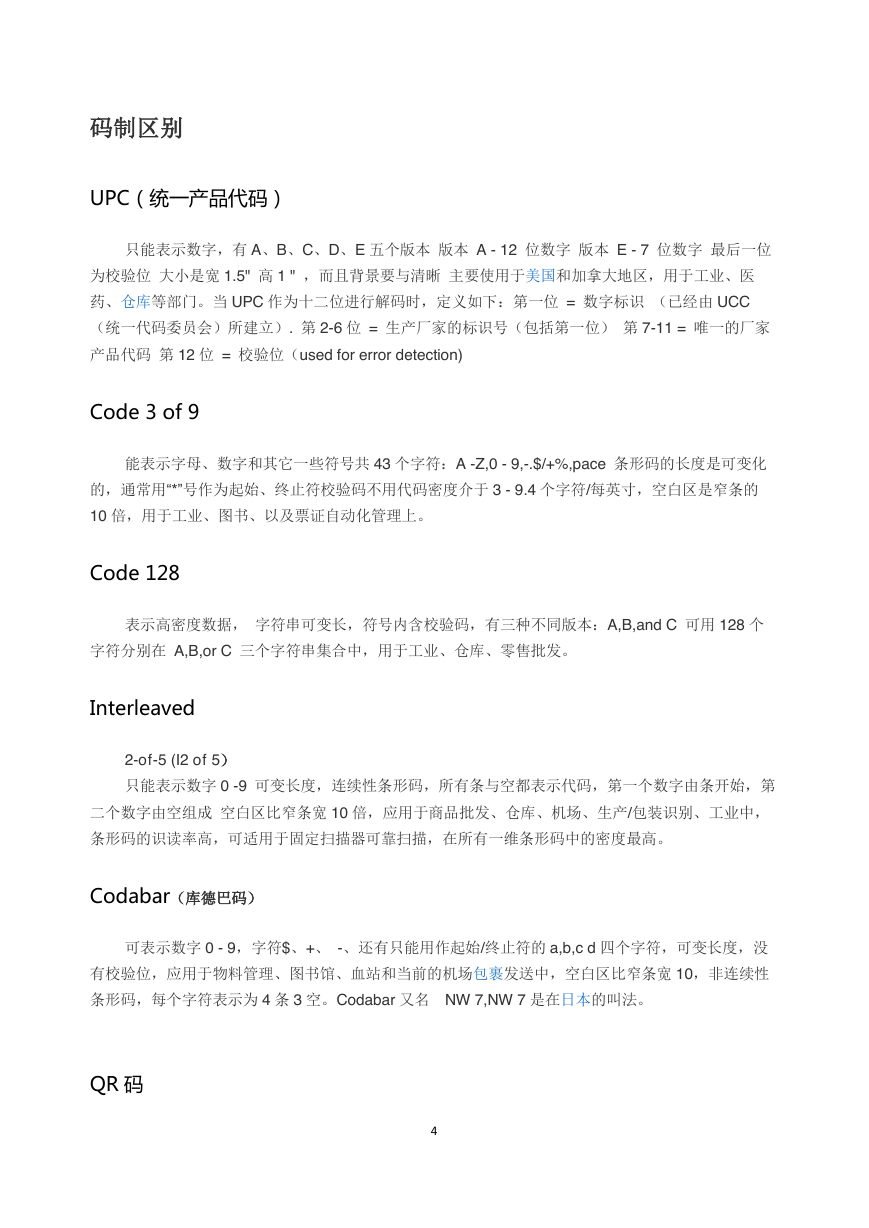

    码制区别 UPC（统一产品代码） 只能表示数字，有 A、B、C、D、E 五个版本 版本 A - 12 位数字 版本 E - 7 位数字 最后一位 为校验位 大小是宽 1.5" 高 1 " ，而且背景要与清晰 主要使用于美国和加拿大地区，用于工业、医 药、仓库等部门。当 UPC 作为十二位进行解码时，定义如下：第一位 = 数字标识 （已经由 UCC （统一代码委员会）所建立）. 第 2-6 位 = 生产厂家的标识号（包括第一位） 第 7-11 = 唯一的厂家 产品代码 第 12 位 = 校验位（used for error detection) Code 3 of 9 能表示字母、数字和其它一些符号共 43 个字符：A -Z,0 - 9,-.$/+%,pace 条形码的长度是可变化 的，通常用“*”号作为起始、终止符校验码不用代码密度介于 3 - 9.4 个字符/每英寸，空白区是窄条的 10 倍，用于工业、图书、以及票证自动化管理上。 Code 128 表示高密度数据， 字符串可变长，符号内含校验码，有三种不同版本：A,B,and C 可用 128 个 字符分别在 A,B,or C 三个字符串集合中，用于工业、仓库、零售批发。 Interleaved 2-of-5 (I2 of 5） 只能表示数字 0 -9 可变长度，连续性条形码，所有条与空都表示代码，第一个数字由条开始，第 二个数字由空组成 空白区比窄条宽 10 倍，应用于商品批发、仓库、机场、生产/包装识别、工业中， 条形码的识读率高，可适用于固定扫描器可靠扫描，在所有一维条形码中的密度最高。 Codabar（库德巴码） 可表示数字 0 - 9，字符$、+、 -、还有只能用作起始/终止符的 a,b,c d 四个字符，可变长度，没 有校验位，应用于物料管理、图书馆、血站和当前的机场包裹发送中，空白区比窄条宽 10，非连续性 条形码，每个字符表示为 4 条 3 空。Codabar 又名 NW 7,NW 7 是在日本的叫法。 QR 码 4

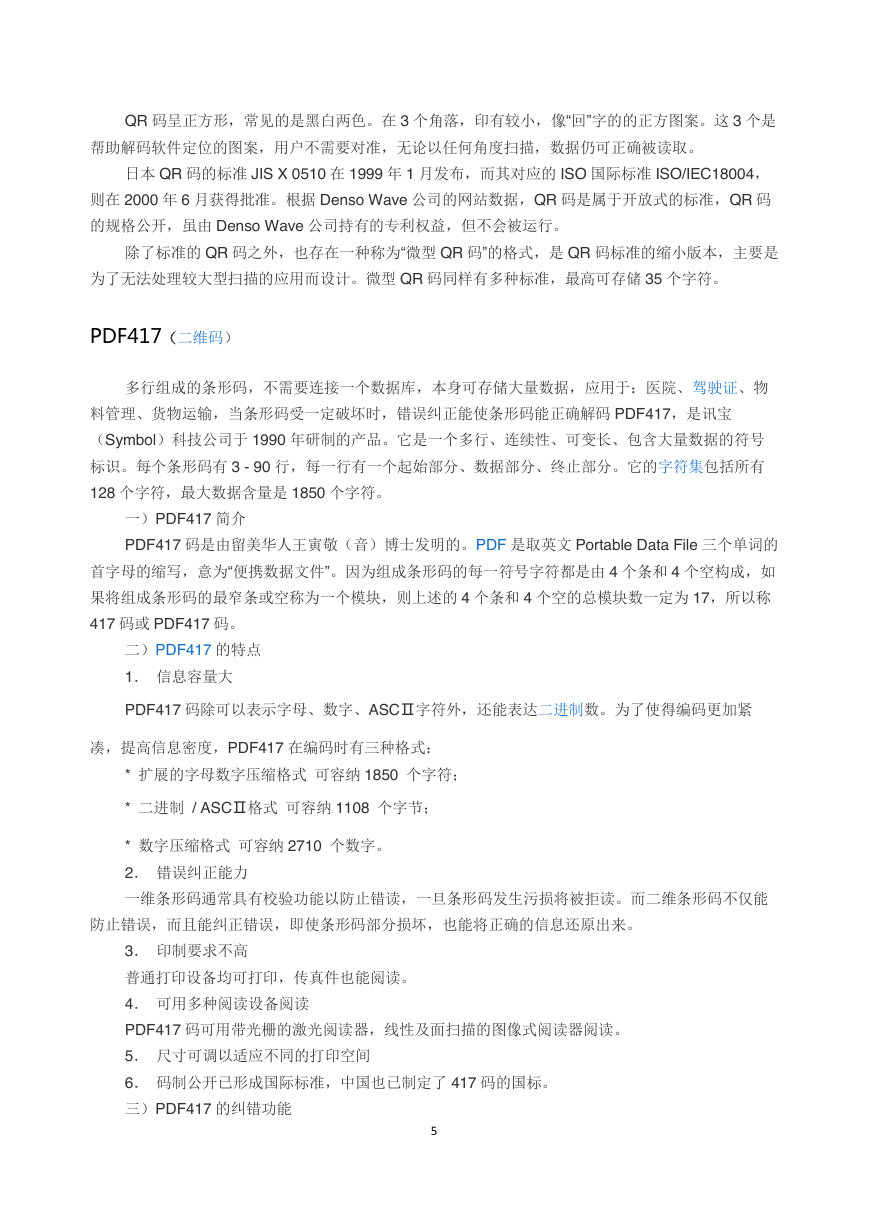

    QR 码呈正方形，常见的是黑白两色。在 3 个角落，印有较小，像“回”字的的正方图案。这 3 个是 帮助解码软件定位的图案，用户不需要对准，无论以任何角度扫描，数据仍可正确被读取。 日本 QR 码的标准 JIS X 0510 在 1999 年 1 月发布，而其对应的 ISO 国际标准 ISO/IEC18004， 则在 2000 年 6 月获得批准。根据 Denso Wave 公司的网站数据，QR 码是属于开放式的标准，QR 码 的规格公开，虽由 Denso Wave 公司持有的专利权益，但不会被运行。 除了标准的 QR 码之外，也存在一种称为“微型 QR 码”的格式，是 QR 码标准的缩小版本，主要是 为了无法处理较大型扫描的应用而设计。微型 QR 码同样有多种标准，最高可存储 35 个字符。 PDF417（二维码） 多行组成的条形码，不需要连接一个数据库，本身可存储大量数据，应用于：医院、驾驶证、物 料管理、货物运输，当条形码受一定破坏时，错误纠正能使条形码能正确解码 PDF417，是讯宝 （Symbol）科技公司于 1990 年研制的产品。它是一个多行、连续性、可变长、包含大量数据的符号 标识。每个条形码有 3 - 90 行，每一行有一个起始部分、数据部分、终止部分。它的字符集包括所有 128 个字符，最大数据含量是 1850 个字符。 一）PDF417 简介 PDF417 码是由留美华人王寅敬（音）博士发明的。PDF 是取英文 Portable Data File 三个单词的 首字母的缩写，意为“便携数据文件”。因为组成条形码的每一符号字符都是由 4 个条和 4 个空构成，如 果将组成条形码的最窄条或空称为一个模块，则上述的 4 个条和 4 个空的总模块数一定为 17，所以称 417 码或 PDF417 码。 二）PDF417 的特点 1． 信息容量大 PDF417 码除可以表示字母、数字、ASCⅡ字符外，还能表达二进制数。为了使得编码更加紧 凑，提高信息密度，PDF417 在编码时有三种格式： * 扩展的字母数字压缩格式 可容纳 1850 个字符； * 二进制 / ASCⅡ格式 可容纳 1108 个字节； * 数字压缩格式 可容纳 2710 个数字。 2． 错误纠正能力 一维条形码通常具有校验功能以防止错读，一旦条形码发生污损将被拒读。而二维条形码不仅能 防止错误，而且能纠正错误，即使条形码部分损坏，也能将正确的信息还原出来。 3． 印制要求不高 普通打印设备均可打印，传真件也能阅读。 4． 可用多种阅读设备阅读 PDF417 码可用带光栅的激光阅读器，线性及面扫描的图像式阅读器阅读。 5． 尺寸可调以适应不同的打印空间 6． 码制公开已形成国际标准，中国也已制定了 417 码的国标。 三）PDF417 的纠错功能 5

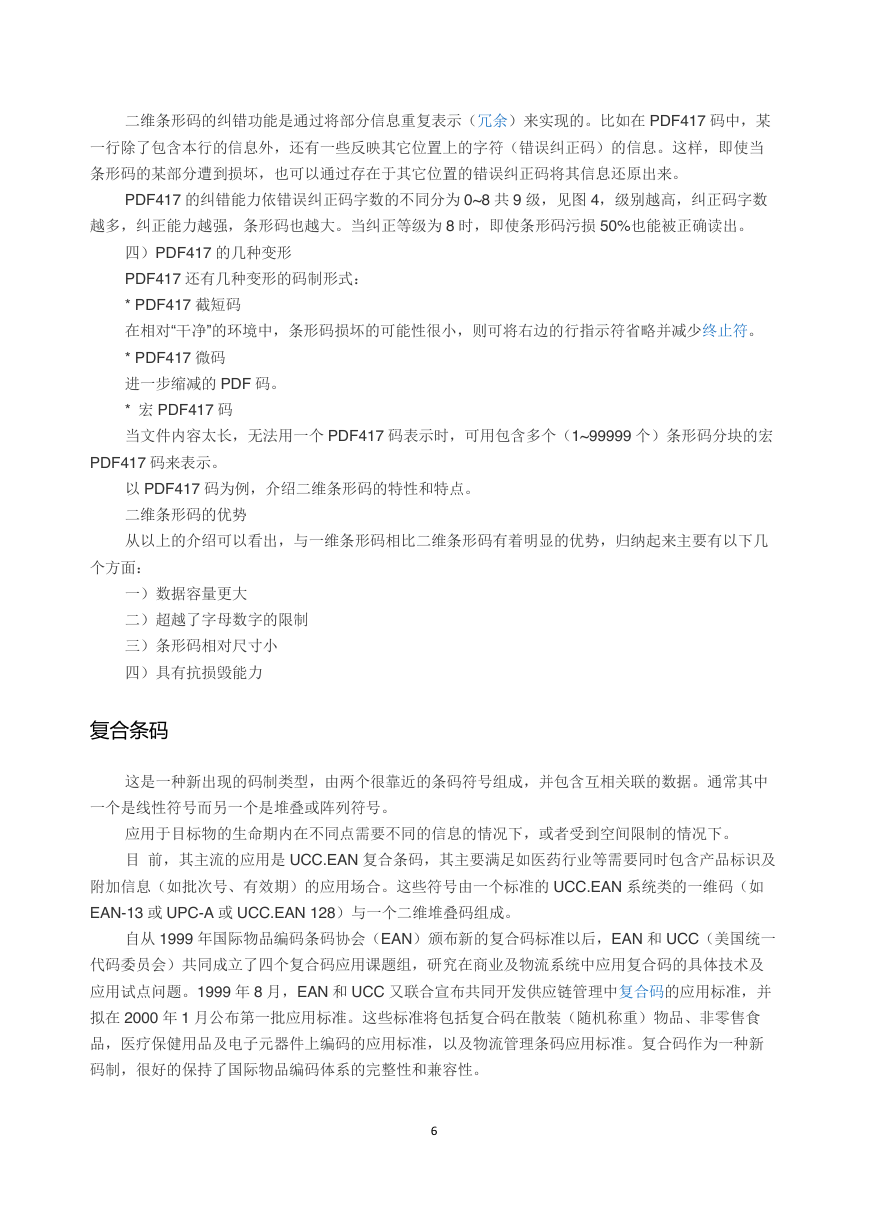

    二维条形码的纠错功能是通过将部分信息重复表示（冗余）来实现的。比如在 PDF417 码中，某 一行除了包含本行的信息外，还有一些反映其它位置上的字符（错误纠正码）的信息。这样，即使当 条形码的某部分遭到损坏，也可以通过存在于其它位置的错误纠正码将其信息还原出来。 PDF417 的纠错能力依错误纠正码字数的不同分为 0~8 共 9 级，见图 4，级别越高，纠正码字数 越多，纠正能力越强，条形码也越大。当纠正等级为 8 时，即使条形码污损 50%也能被正确读出。 四）PDF417 的几种变形 PDF417 还有几种变形的码制形式： * PDF417 截短码 在相对“干净”的环境中，条形码损坏的可能性很小，则可将右边的行指示符省略并减少终止符。 * PDF417 微码 进一步缩减的 PDF 码。 * 宏 PDF417 码 当文件内容太长，无法用一个 PDF417 码表示时，可用包含多个（1~99999 个）条形码分块的宏 PDF417 码来表示。 以 PDF417 码为例，介绍二维条形码的特性和特点。 二维条形码的优势 从以上的介绍可以看出，与一维条形码相比二维条形码有着明显的优势，归纳起来主要有以下几 个方面： 一）数据容量更大 二）超越了字母数字的限制 三）条形码相对尺寸小 四）具有抗损毁能力 复合条码 这是一种新出现的码制类型，由两个很靠近的条码符号组成，并包含互相关联的数据。通常其中 一个是线性符号而另一个是堆叠或阵列符号。 应用于目标物的生命期内在不同点需要不同的信息的情况下，或者受到空间限制的情况下。 目 前，其主流的应用是 UCC.EAN 复合条码，其主要满足如医药行业等需要同时包含产品标识及 附加信息（如批次号、有效期）的应用场合。这些符号由一个标准的 UCC.EAN 系统类的一维码（如 EAN-13 或 UPC-A 或 UCC.EAN 128）与一个二维堆叠码组成。 自从 1999 年国际物品编码条码协会（EAN）颁布新的复合码标准以后，EAN 和 UCC（美国统一 代码委员会）共同成立了四个复合码应用课题组，研究在商业及物流系统中应用复合码的具体技术及 应用试点问题。1999 年 8 月，EAN 和 UCC 又联合宣布共同开发供应链管理中复合码的应用标准，并 拟在 2000 年 1 月公布第一批应用标准。这些标准将包括复合码在散装（随机称重）物品、非零售食 品，医疗保健用品及电子元器件上编码的应用标准，以及物流管理条码应用标准。复合码作为一种新 码制，很好的保持了国际物品编码体系的完整性和兼容性。 6

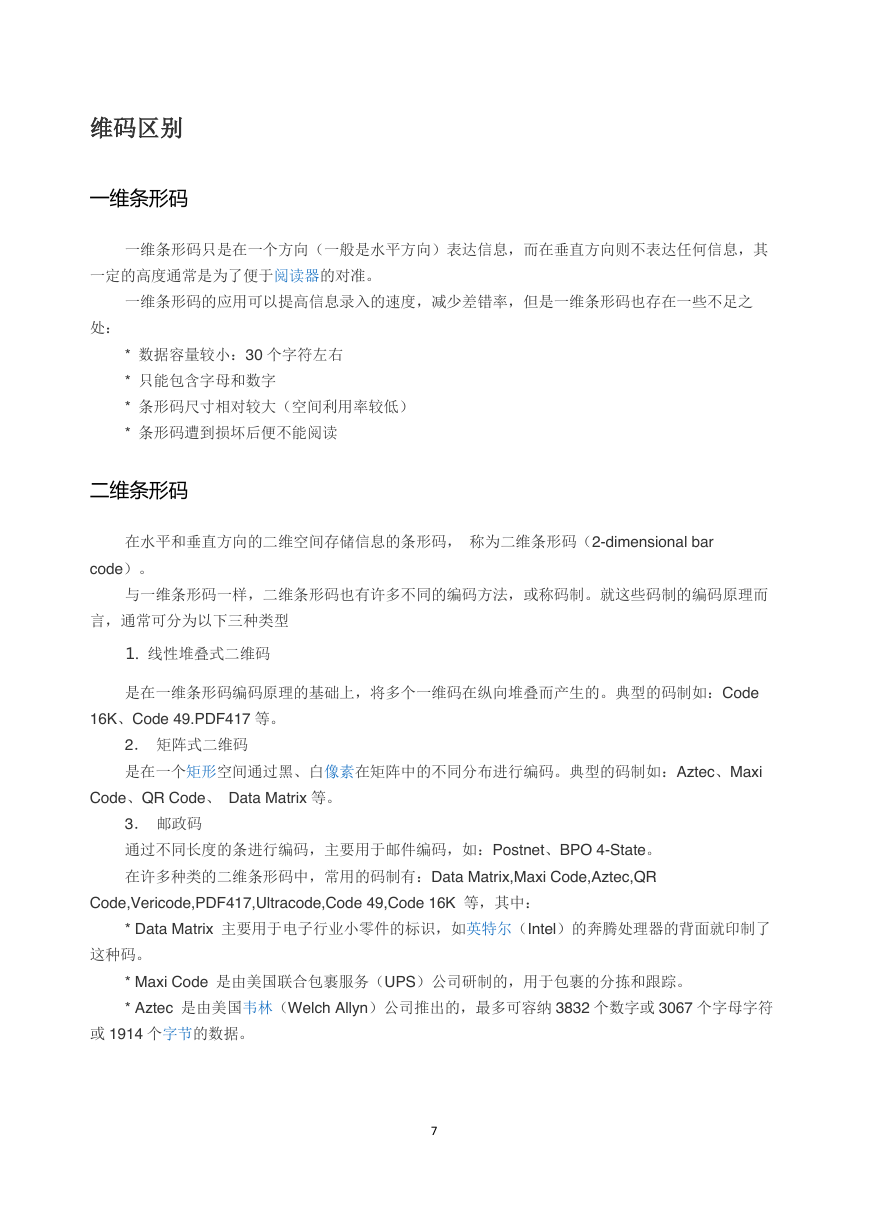

    维码区别 一维条形码 一维条形码只是在一个方向（一般是水平方向）表达信息，而在垂直方向则不表达任何信息，其 一定的高度通常是为了便于阅读器的对准。 一维条形码的应用可以提高信息录入的速度，减少差错率，但是一维条形码也存在一些不足之 处： * 数据容量较小：30 个字符左右 * 只能包含字母和数字 * 条形码尺寸相对较大（空间利用率较低） * 条形码遭到损坏后便不能阅读 二维条形码 在水平和垂直方向的二维空间存储信息的条形码， 称为二维条形码（2-dimensional bar code）。 与一维条形码一样，二维条形码也有许多不同的编码方法，或称码制。就这些码制的编码原理而 言，通常可分为以下三种类型 ⒈ 线性堆叠式二维码 是在一维条形码编码原理的基础上，将多个一维码在纵向堆叠而产生的。典型的码制如：Code 16K、Code 49.PDF417 等。 2． 矩阵式二维码 是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。典型的码制如：Aztec、Maxi Code、QR Code、 Data Matrix 等。 3． 邮政码 通过不同长度的条进行编码，主要用于邮件编码，如：Postnet、BPO 4-State。 在许多种类的二维条形码中，常用的码制有：Data Matrix,Maxi Code,Aztec,QR Code,Vericode,PDF417,Ultracode,Code 49,Code 16K 等，其中： * Data Matrix 主要用于电子行业小零件的标识，如英特尔（Intel）的奔腾处理器的背面就印制了 这种码。 * Maxi Code 是由美国联合包裹服务（UPS）公司研制的，用于包裹的分拣和跟踪。 * Aztec 是由美国韦林（Welch Allyn）公司推出的，最多可容纳 3832 个数字或 3067 个字母字符 或 1914 个字节的数据。 7

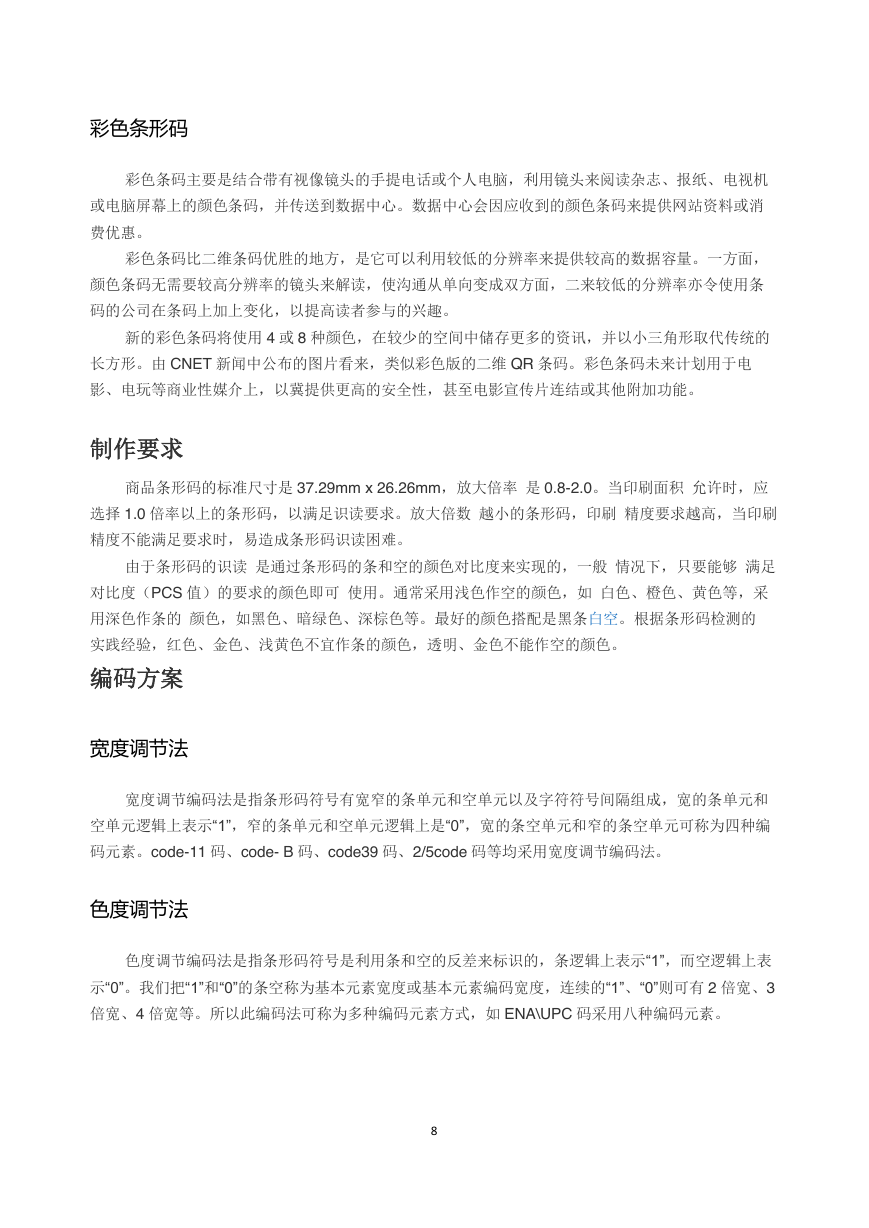

    彩色条形码 彩色条码主要是结合带有视像镜头的手提电话或个人电脑，利用镜头来阅读杂志、报纸、电视机 或电脑屏幕上的颜色条码，并传送到数据中心。数据中心会因应收到的颜色条码来提供网站资料或消 费优惠。 彩色条码比二维条码优胜的地方，是它可以利用较低的分辨率来提供较高的数据容量。一方面， 颜色条码无需要较高分辨率的镜头来解读，使沟通从单向变成双方面，二来较低的分辨率亦令使用条 码的公司在条码上加上变化，以提高读者参与的兴趣。 新的彩色条码将使用 4 或 8 种颜色，在较少的空间中储存更多的资讯，并以小三角形取代传统的 长方形。由 CNET 新闻中公布的图片看来，类似彩色版的二维 QR 条码。彩色条码未来计划用于电 影、电玩等商业性媒介上，以冀提供更高的安全性，甚至电影宣传片连结或其他附加功能。 制作要求 商品条形码的标准尺寸是 37.29mm x 26.26mm，放大倍率 是 0.8-2.0。当印刷面积 允许时，应 选择 1.0 倍率以上的条形码，以满足识读要求。放大倍数 越小的条形码，印刷 精度要求越高，当印刷 精度不能满足要求时，易造成条形码识读困难。 由于条形码的识读 是通过条形码的条和空的颜色对比度来实现的，一般 情况下，只要能够 满足 对比度（PCS 值）的要求的颜色即可 使用。通常采用浅色作空的颜色，如 白色、橙色、黄色等，采 用深色作条的 颜色，如黑色、暗绿色、深棕色等。最好的颜色搭配是黑条白空。根据条形码检测的 实践经验，红色、金色、浅黄色不宜作条的颜色，透明、金色不能作空的颜色。 编码方案 宽度调节法 宽度调节编码法是指条形码符号有宽窄的条单元和空单元以及字符符号间隔组成，宽的条单元和 空单元逻辑上表示“1”，窄的条单元和空单元逻辑上是“0”，宽的条空单元和窄的条空单元可称为四种编 码元素。code-11 码、code- B 码、code39 码、2/5code 码等均采用宽度调节编码法。 色度调节法 色度调节编码法是指条形码符号是利用条和空的反差来标识的，条逻辑上表示“1”，而空逻辑上表 示“0”。我们把“1”和“0”的条空称为基本元素宽度或基本元素编码宽度，连续的“1”、“0”则可有 2 倍宽、3 倍宽、4 倍宽等。所以此编码法可称为多种编码元素方式，如 ENA\UPC 码采用八种编码元素。 8
