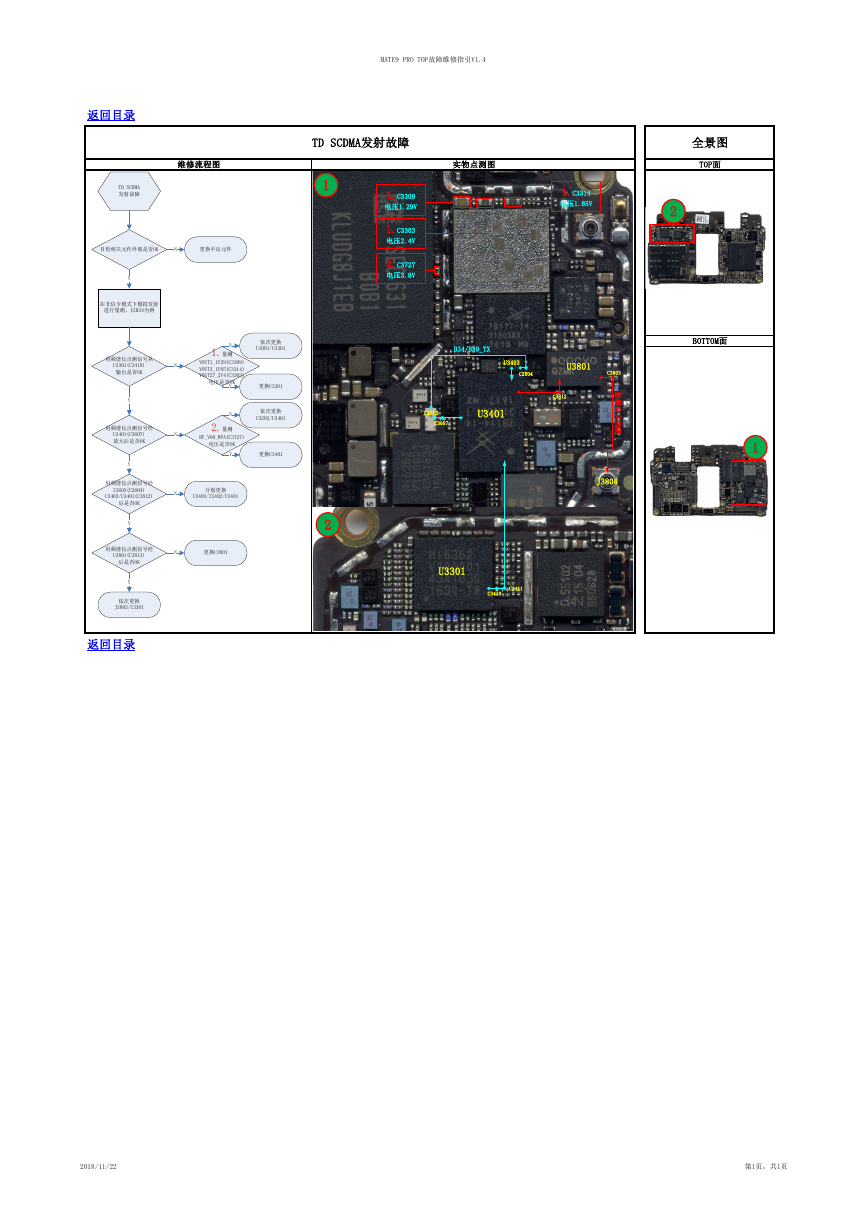

MATE9 PRO TOP故障维修指引V1.4 维修流程图 实物点测图 TD SCDMA发射故障 全景图 TOP面 1 2 1.C3314 电压1.85V 2 1.C3309 电压1.29V 1.C3303 电压2.4V 2.C3727 电压3.8V B34/B39_TX U3403 C2604 U3801 C3803 BOTTOM面 Z3603 C3607 U3401 C3812 射 频 公 共 线 路 J3804 1 U3301 C3411 C3410 返回目录 TD SCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B34为例 用频谱仪点测信号从 U3301(C3410) 输出是否OK Y 用频谱仪点测信号经 U3401(C3607) 放大后是否OK Y 用频谱仪点测信号经 Z3603(C2604) U3403/U3401(C3812) 后是否OK Y 用频谱仪点测信号经 U3801(C3813) 后是否OK Y 依次更换 J3805/U3301 N N N N 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3401 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3727) 电压是否OK Y 更换U3401 分别更换 U3403/Z3402/U3401 更换U3801 2018/11/22 第1页，共1页
