2015 年山东青岛大学理论力学考研真题一、在图系结构中，已知力偶 M 作用在 DE 杆上，尺寸如图，杆重不计，求 A\C 处的约束反力。（15 分）二、重为 P=24kN 的均质物块 B 其中心 B 与杆 AB 铰接，杆 AB 又与杆 OA 铰接。若杆重不计，物块 B 地面之间的静滑动摩擦系数 fs=0.4。在铰 A 处吊一重为 Q 的物块。求平衡时 Q 的最大值。（20 分）

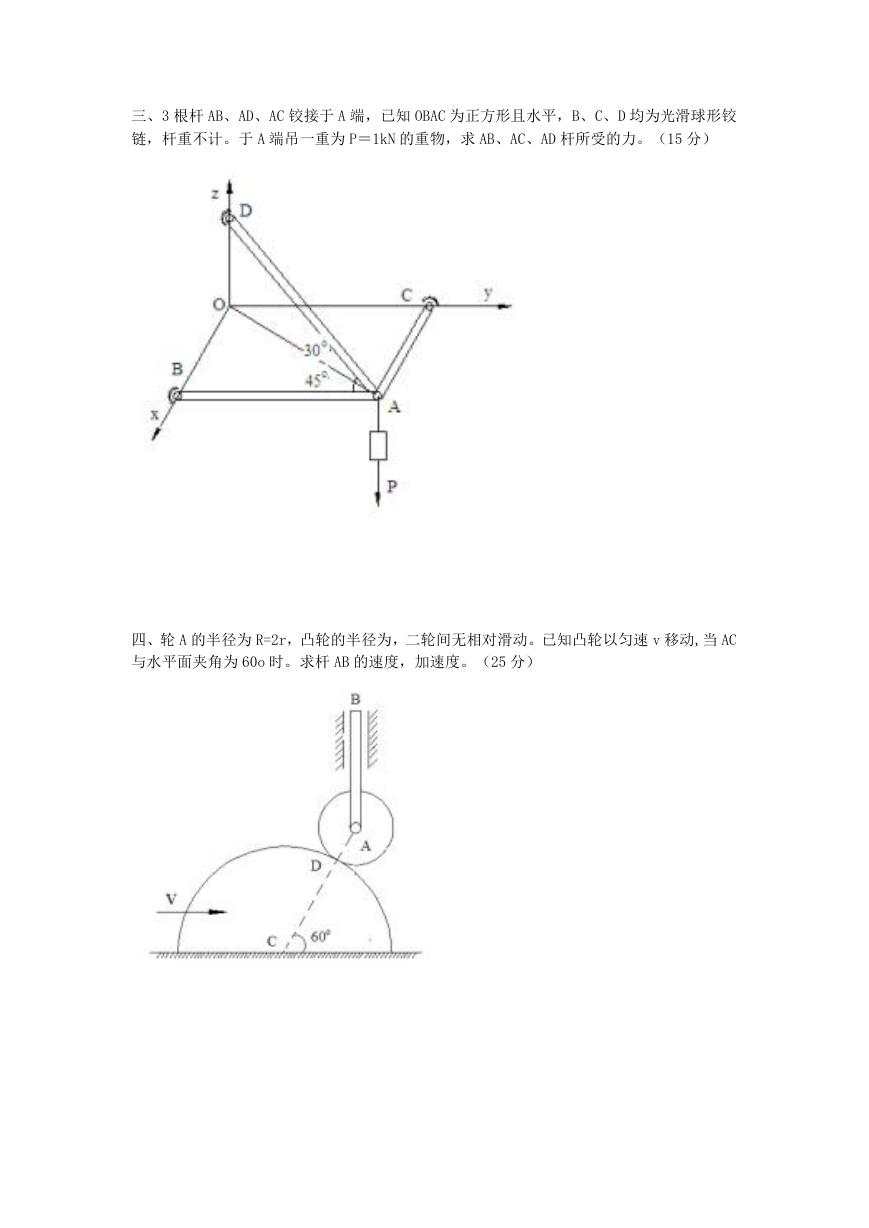

三、3 根杆 AB、AD、AC 铰接于 A 端，已知 OBAC 为正方形且水平，B、C、D 均为光滑球形铰链，杆重不计。于 A 端吊一重为 P＝1kN 的重物，求 AB、AC、AD 杆所受的力。（15 分）四、轮 A 的半径为 R=2r，凸轮的半径为，二轮间无相对滑动。已知凸轮以匀速 v 移动,当 AC 与水平面夹角为 60o 时。求杆 AB 的速度，加速度。（25 分）

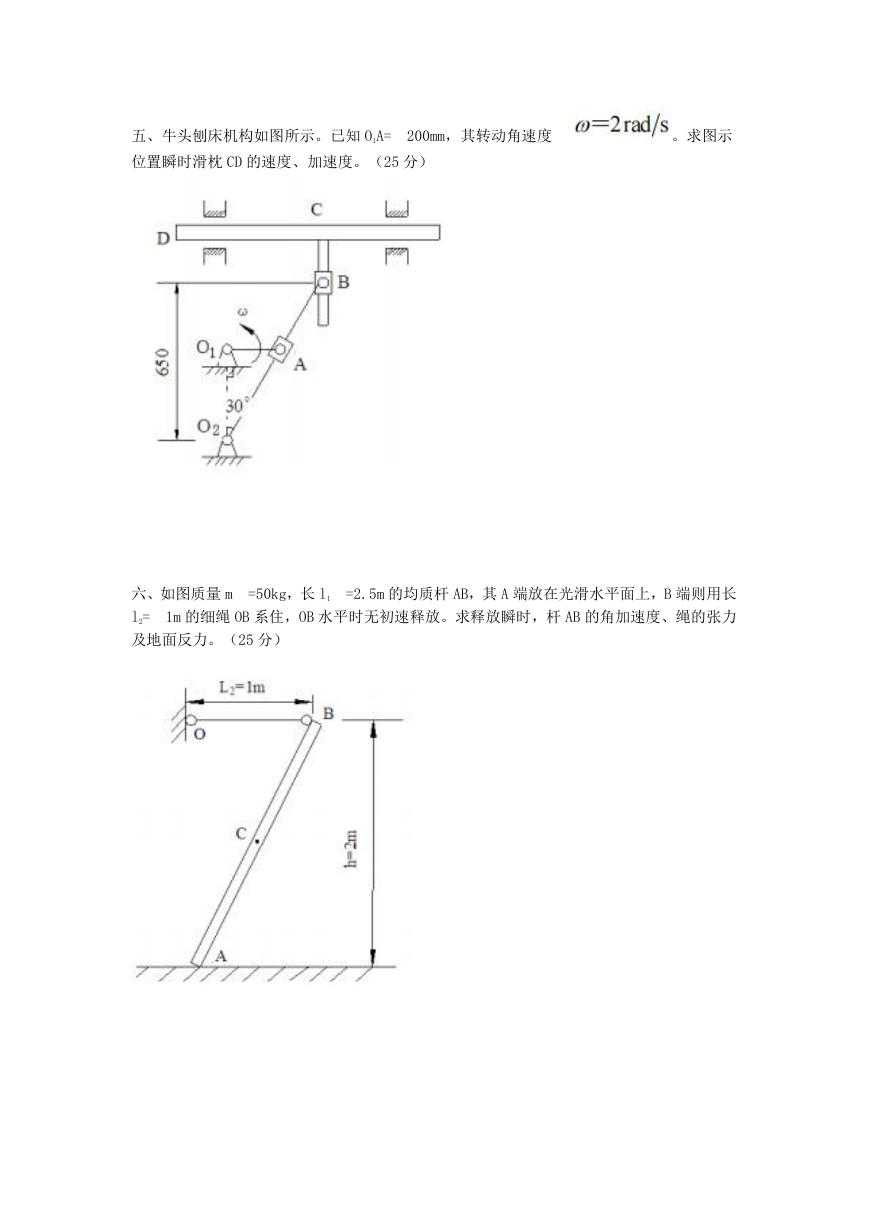

五、牛头刨床机构如图所示。已知 O1A= 200mm，其转动角速度。求图示位置瞬时滑枕 CD 的速度、加速度。（25 分） =50kg，长 l1 =2.5m 的均质杆 AB，其 A 端放在光滑水平面上，B 端则用长 1m 的细绳 OB 系住，OB 水平时无初速释放。求释放瞬时，杆 AB 的角加速度、绳的张力六、如图质量 m l2= 及地面反力。（25 分）

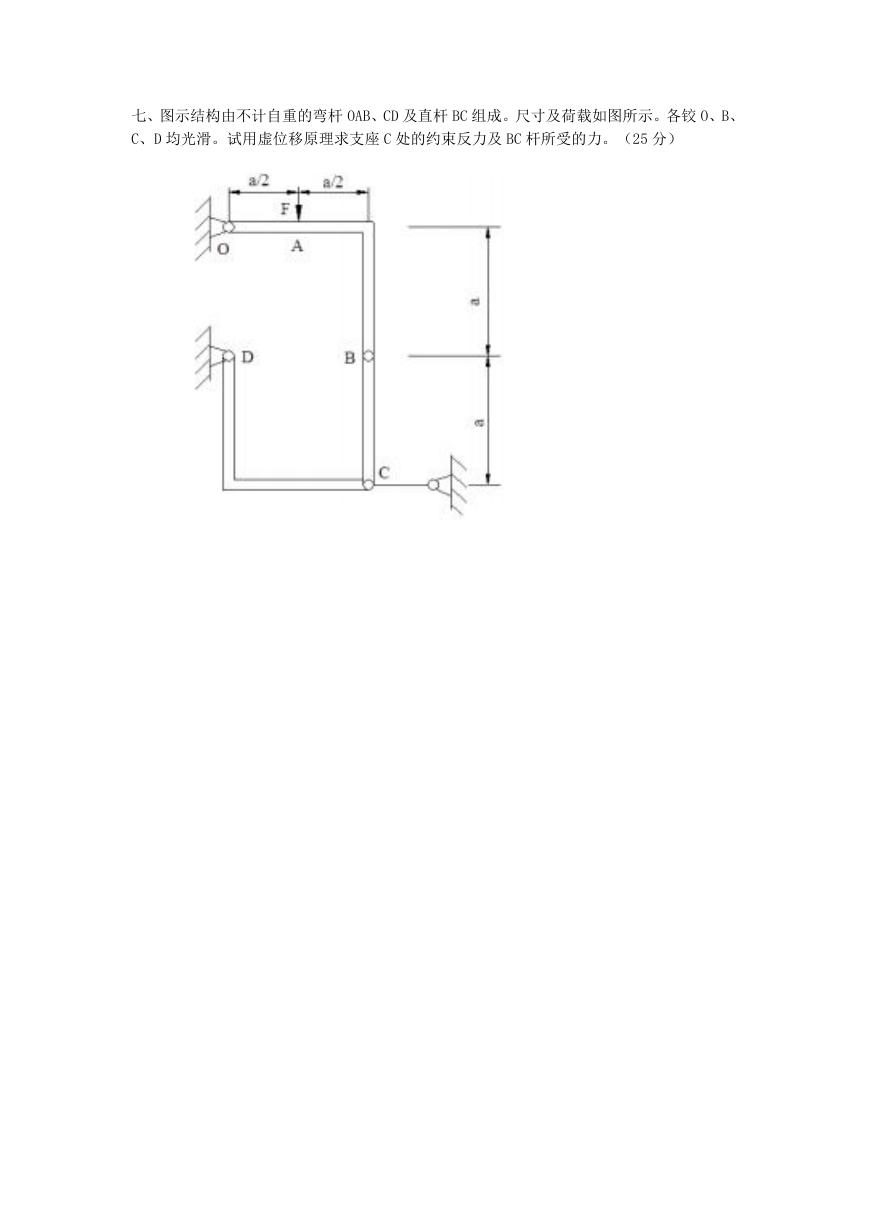

七、图示结构由不计自重的弯杆 OAB、CD 及直杆 BC 组成。尺寸及荷载如图所示。各铰 O、B、 C、D 均光滑。试用虚位移原理求支座 C 处的约束反力及 BC 杆所受的力。（25 分）
