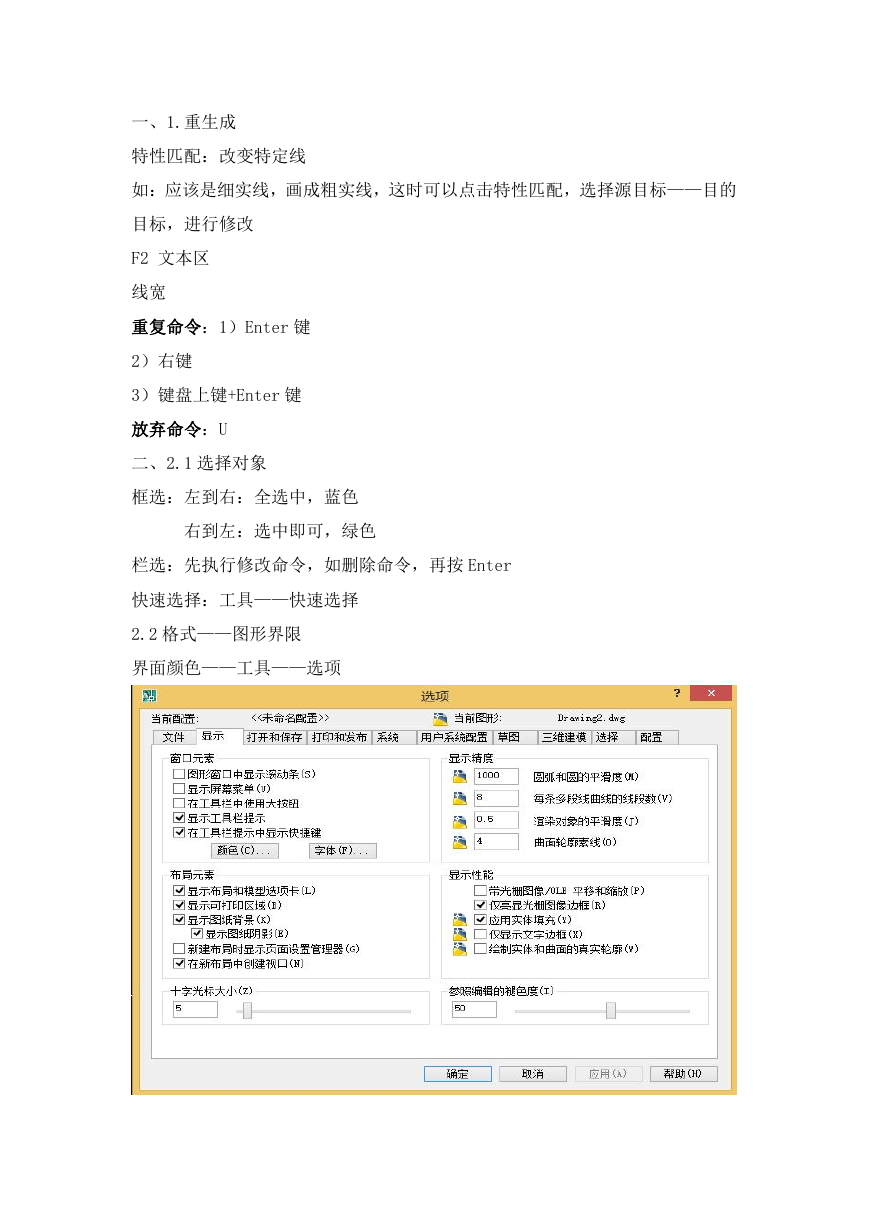

一、1.重生成特性匹配：改变特定线如：应该是细实线，画成粗实线，这时可以点击特性匹配，选择源目标——目的目标，进行修改 F2 文本区线宽重复命令：1）Enter 键 2）右键 3）键盘上键+Enter 键放弃命令：U 二、2.1 选择对象框选：左到右：全选中，蓝色右到左：选中即可，绿色栏选：先执行修改命令，如删除命令，再按 Enter 快速选择：工具——快速选择 2.2 格式——图形界限界面颜色——工具——选项

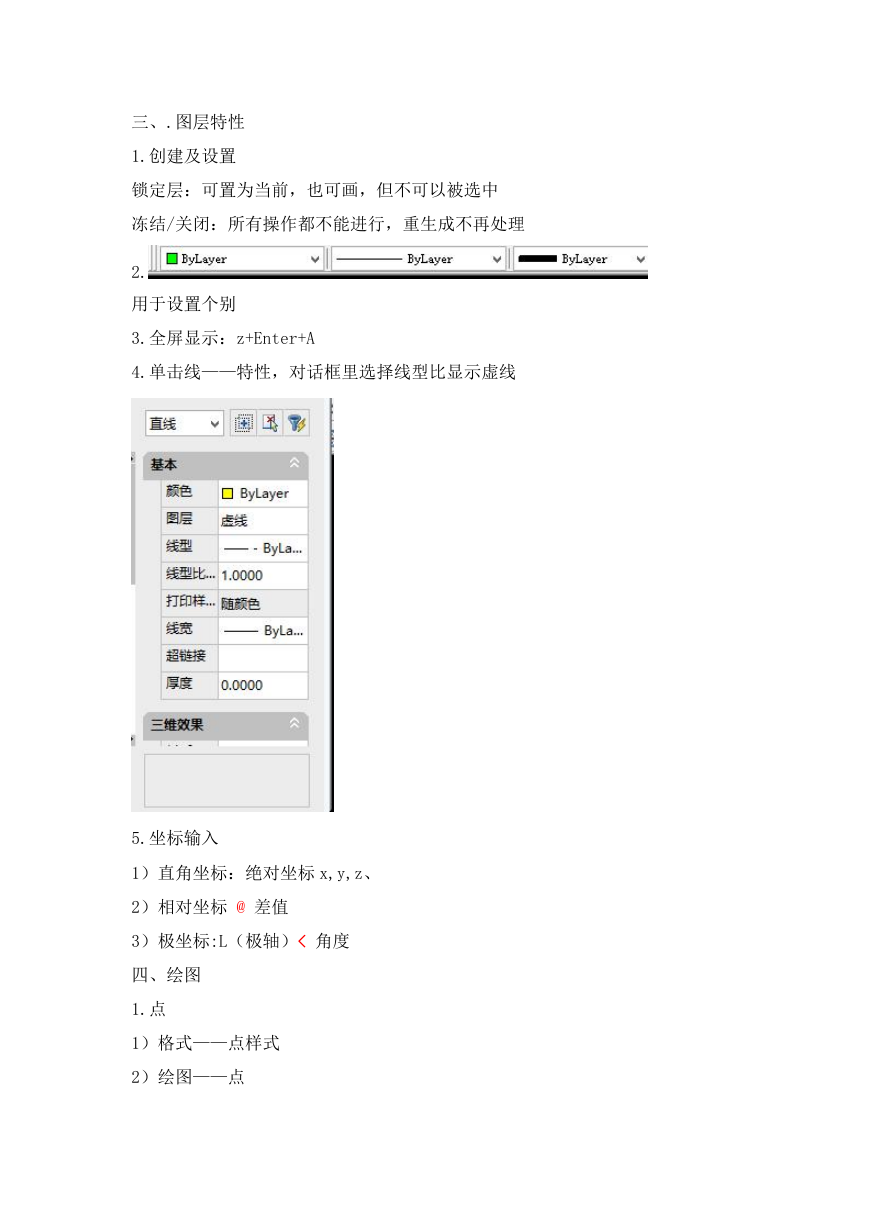

三、.图层特性 1.创建及设置锁定层：可置为当前，也可画，但不可以被选中冻结/关闭：所有操作都不能进行，重生成不再处理 2. 用于设置个别 3.全屏显示：z+Enter+A 4.单击线——特性，对话框里选择线型比显示虚线 5.坐标输入 1）直角坐标：绝对坐标 x,y,z、 2）相对坐标 @ 差值 3）极坐标:L（极轴）< 角度四、绘图 1.点 1）格式——点样式 2）绘图——点

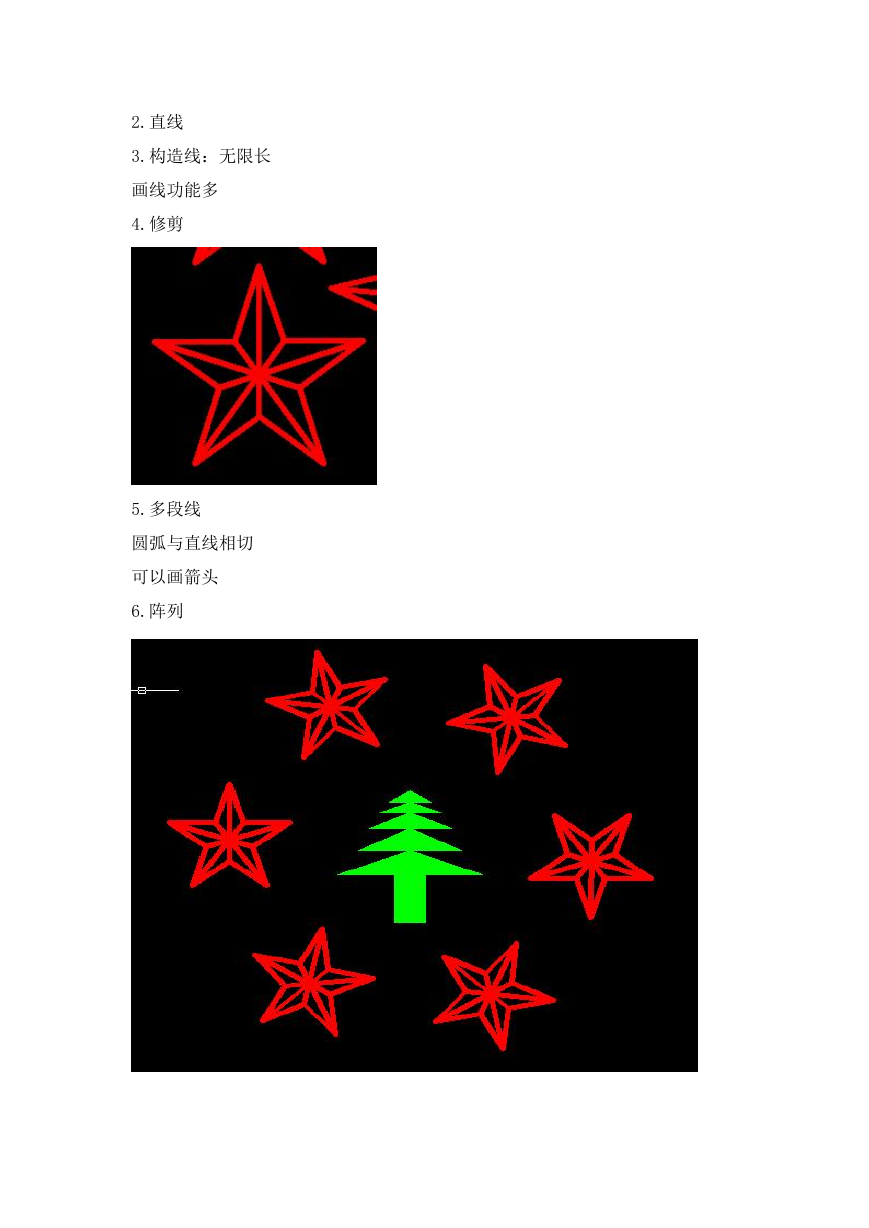

2.直线 3.构造线：无限长画线功能多 4.修剪 5.多段线圆弧与直线相切可以画箭头 6.阵列

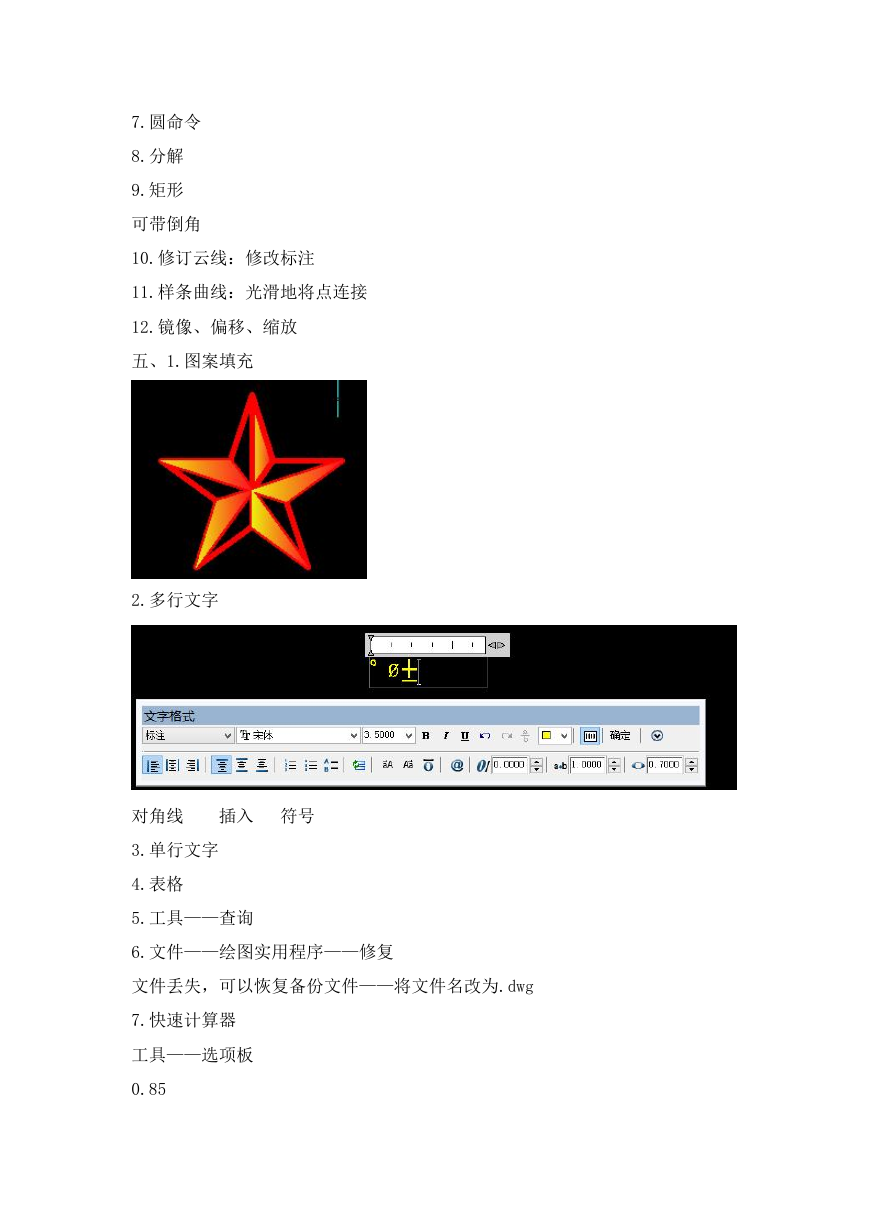

7.圆命令 8.分解 9.矩形可带倒角 10.修订云线：修改标注 11.样条曲线：光滑地将点连接 12.镜像、偏移、缩放五、1.图案填充 2.多行文字对角线插入符号 3.单行文字 4.表格 5.工具——查询 6.文件——绘图实用程序——修复文件丢失，可以恢复备份文件——将文件名改为.dwg 7.快速计算器工具——选项板 0.85

六、标注 1.格式/标注/特性——标注样式基线间距：尺寸线的间距

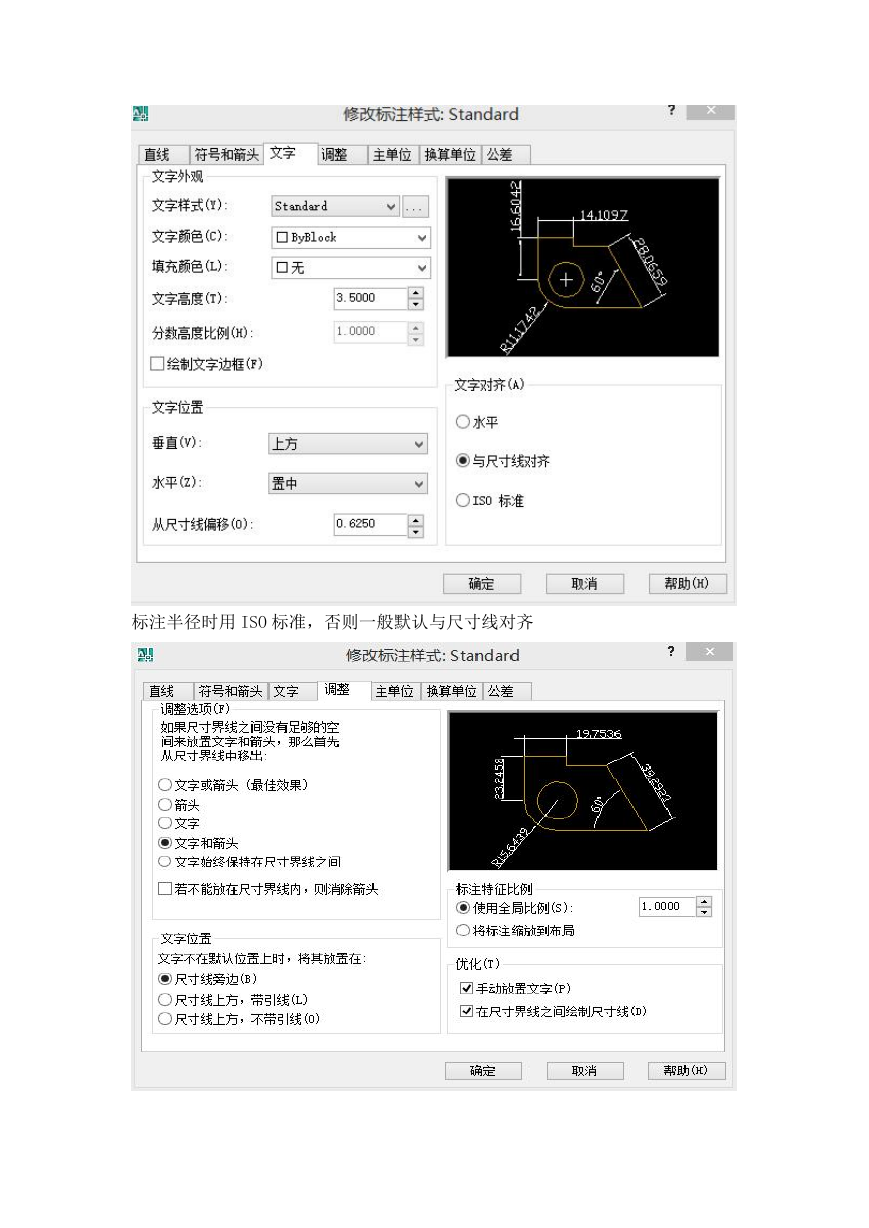

标注半径时用 ISO 标准，否则一般默认与尺寸线对齐

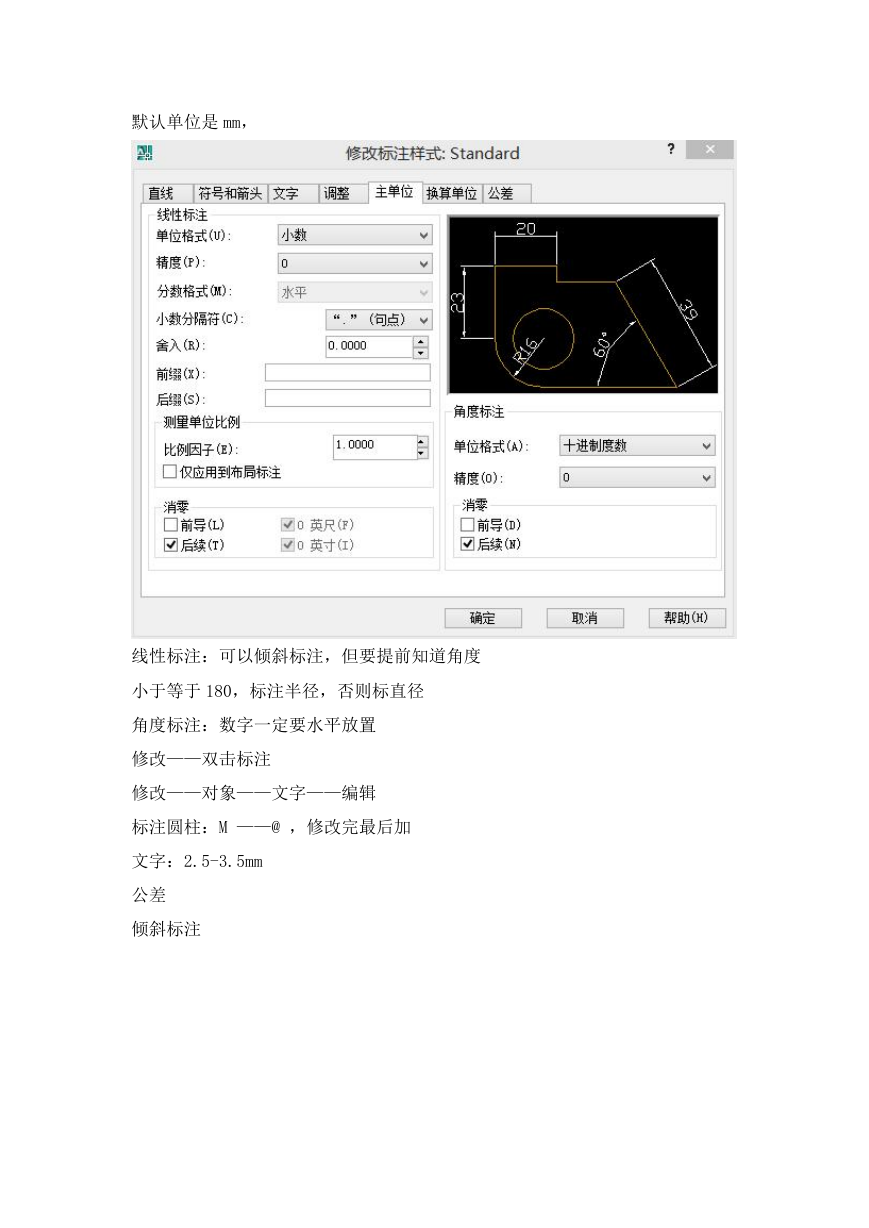

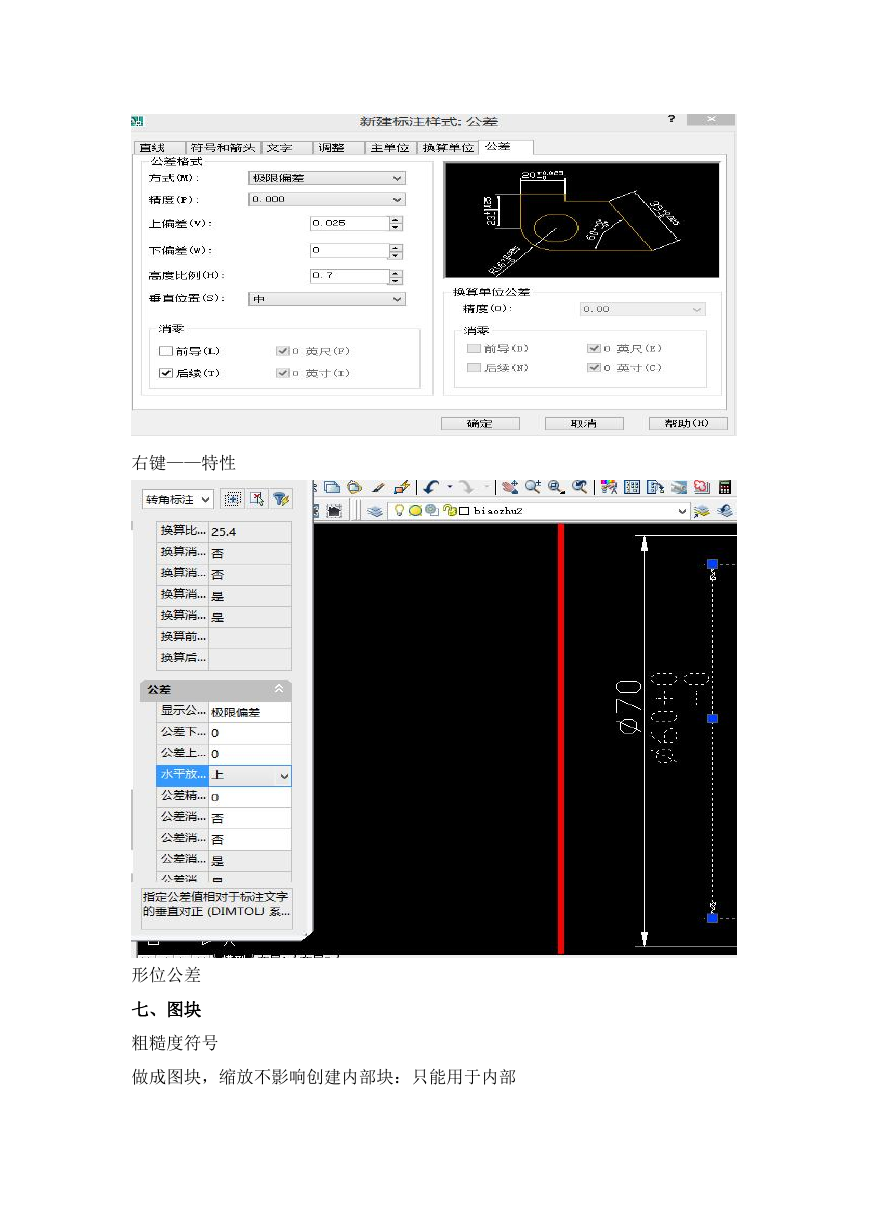

默认单位是 mm，线性标注：可以倾斜标注，但要提前知道角度小于等于 180，标注半径，否则标直径角度标注：数字一定要水平放置修改——双击标注修改——对象——文字——编辑标注圆柱：M ——@ ，修改完最后加文字：2.5-3.5mm 公差倾斜标注

右键——特性形位公差七、图块粗糙度符号做成图块，缩放不影响创建内部块：只能用于内部
