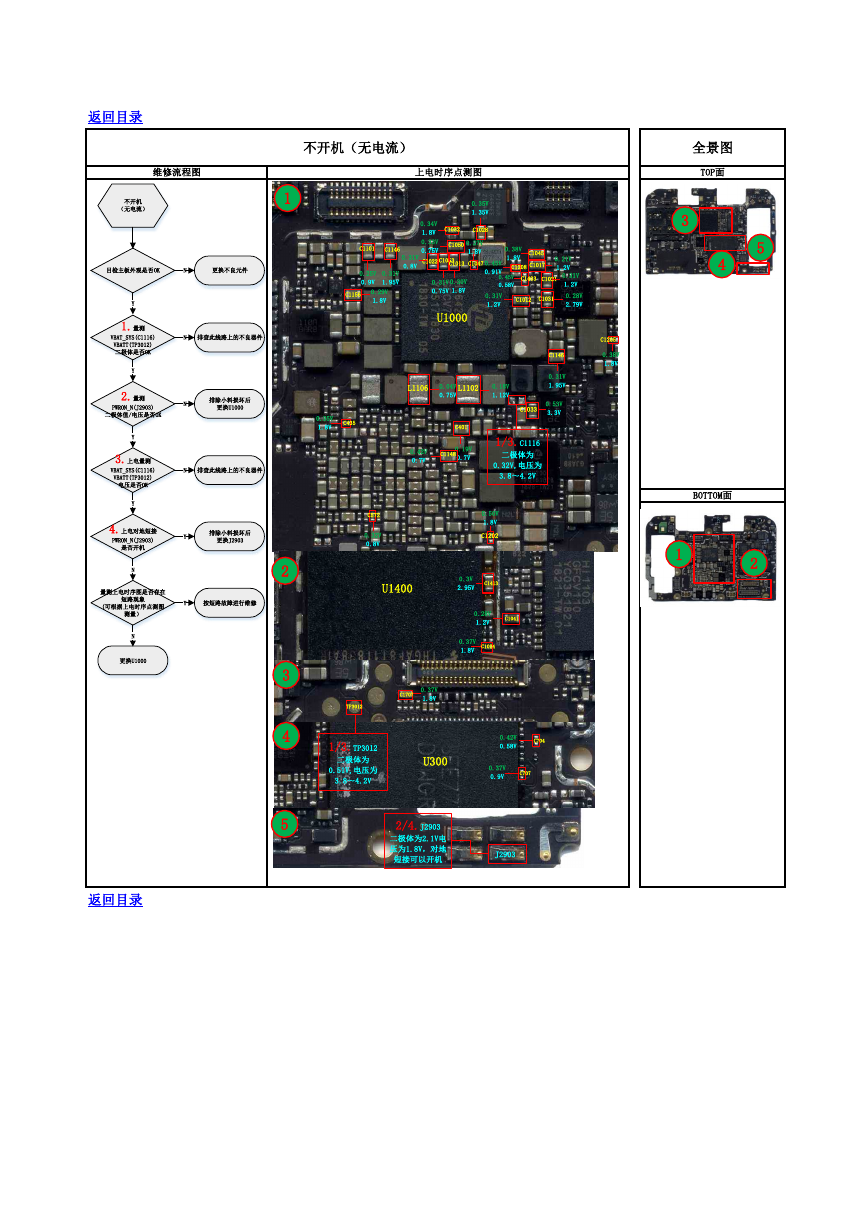

全景图 TOP面 3 5 4 BOTTOM面 1 2 返回目录 维修流程图 上电时序点测图 不开机（无电流） 1 2 3 4 5 返回目录 0.34V 1.8V 0.33V 0.75V C1101 C1146 0.31V 0.8V 0.25V 0.9V 0.31V 1.95V C1156 0.29V 1.8V 0.35V 1.35V C1032 C1028 C1050 0.27V 1.8V C1022 C1053 C1013 C1047 0.31V 0.75V 0.30V 1.8V U1000 0.38V 1.8V C1045 C1208 C1017 0.45V 0.91V 0.45V 0.58V C1403 C1021 0.31V 1.2V C1012 C1031 0.21V 1.2V 0.31V 1.2V 0.28V 2.79V 0.35V 1.8V C435 L1106 0.04V 0.75V L1102 0.18V 1.12V C1205 0.38V 1.8V C1146 0.31V 1.95V C1033 0.53V 3.3V C401 0.42V 0.7V C1148 0.19V 0.7V 1/3.C1116 二极体为 0.32V,电压为 3.8～4.2V C572 0.32V 0.8V 0.50V 1.8V C1202 U1400 0.3V 2.95V C1413 0.28V 1.2V C1041 0.37V 1.8V C1024 C1707 0.37V 1.8V TP3012 1/3.TP3012 二极体为 0.51V,电压为 3.8～4.2V U300 0.42V 0.58V C704 0.37V 0.9V C707 2/4.J2903 二极体为2.1V电 压为1.8V，对地 短接可以开机 J2903 更换U1000更换不良元件排除小料损坏后更换J2903目检主板外观是否OK4.上电对地短接PWRON_N(J2903)是否开机1.量测VBAT_SYS(C1116)VBATT(TP3012)二极体是否OK排查此线路上的不良器件YN不开机（无电流）NNY2.量测PWRON_N(J2903)二极体值/电压是否OK排除小料损坏后更换U1000NY3.上电量测VBAT_SYS(C1116)VBATT(TP3012)电压是否OK排查此线路上的不良器件NY量测上电时序图是否存在短路现象(可根据上电时序点测图测量）按短路故障进行维修YNY
