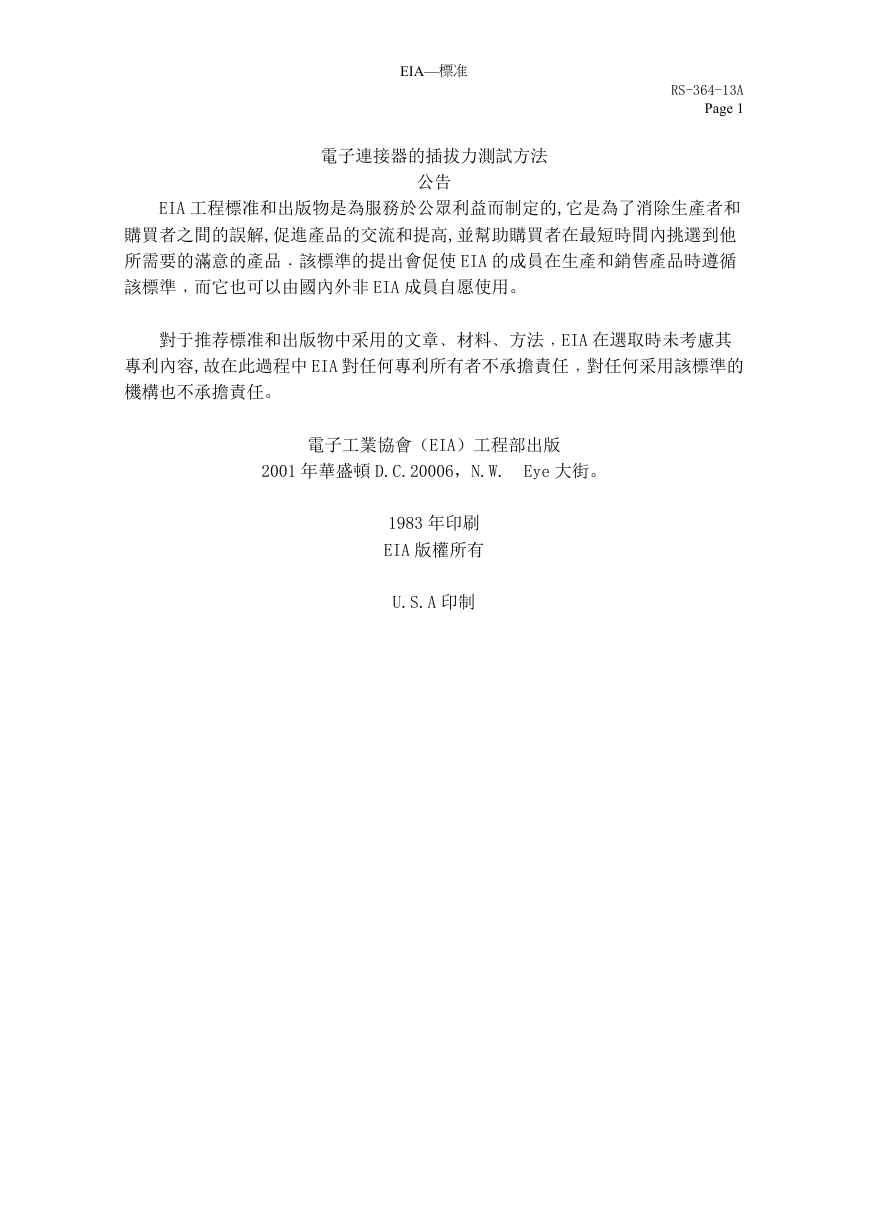

EIA—標准 RS-364-13A Page 1 電子連接器的插拔力測試方法 公告 EIA 工程標准和出版物是為服務於公眾利益而制定的,它是為了消除生產者和 購買者之間的誤解,促進產品的交流和提高,並幫助購買者在最短時間內挑選到他 所需要的滿意的產品﹒該標準的提出會促使 EIA 的成員在生產和銷售產品時遵循 該標準﹐而它也可以由國內外非 EIA 成員自愿使用。 對于推荐標准和出版物中采用的文章﹑材料﹑方法﹐EIA 在選取時未考慮其 專利內容,故在此過程中 EIA 對任何專利所有者不承擔責任﹐對任何采用該標準的 機構也不承擔責任。 電子工業協會（EIA）工程部出版 2001 年華盛頓 D.C.20006，N.W. Eye 大街。 1983 年印刷 EIA 版權所有 U.S.A 印制 

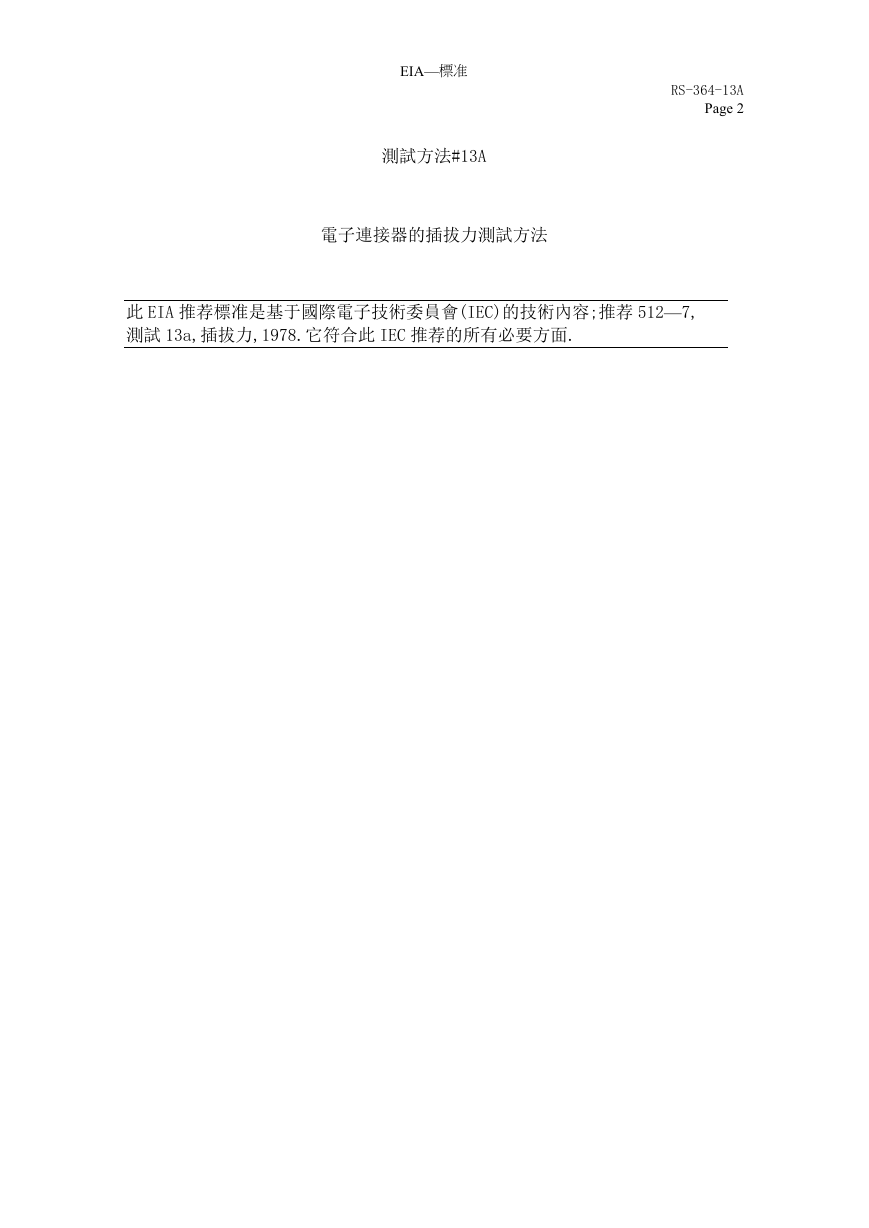

EIA—標准 測試方法#13A RS-364-13A Page 2 電子連接器的插拔力測試方法 此 EIA 推荐標准是基于國際電子技術委員會(IEC)的技術內容;推荐 512—7, 測試 13a,插拔力,1978.它符合此 IEC 推荐的所有必要方面. 

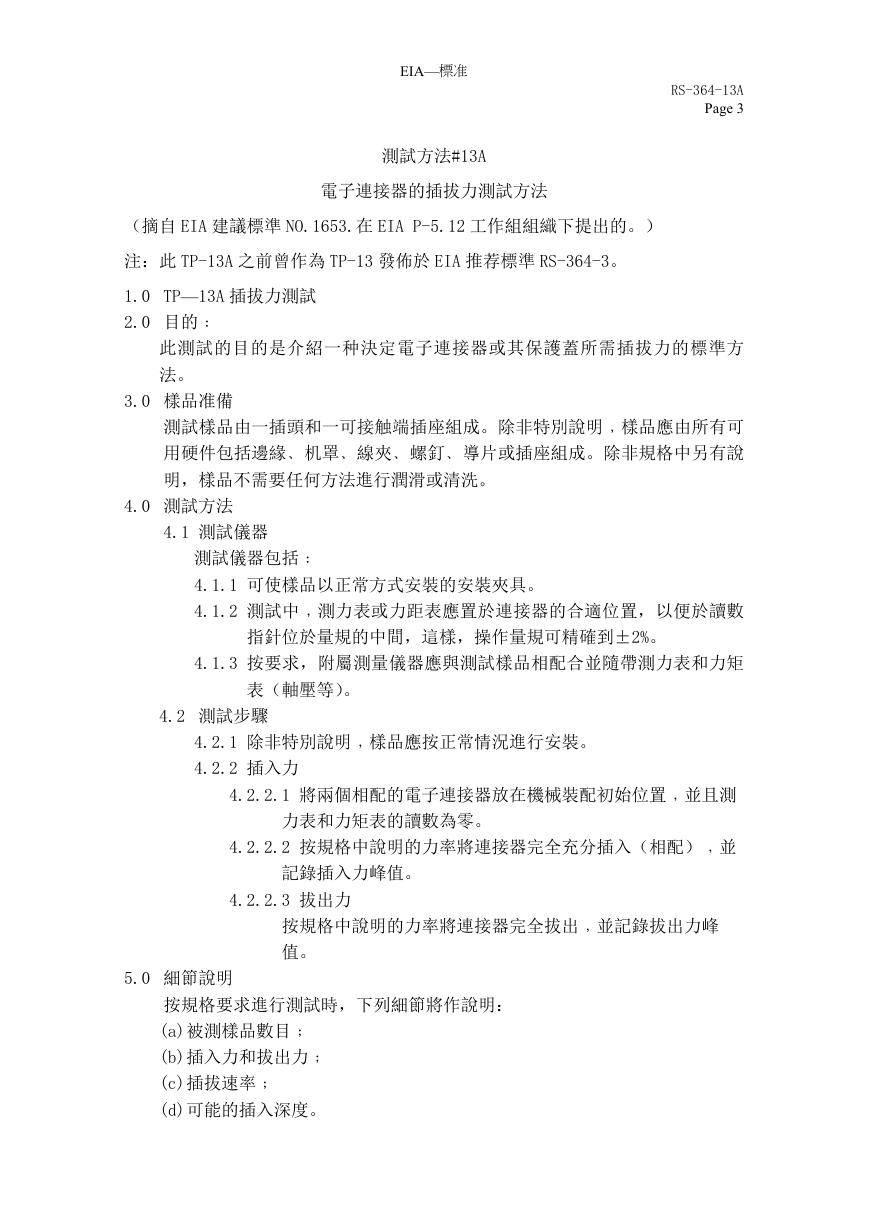

EIA—標准 RS-364-13A Page 3 測試方法#13A 電子連接器的插拔力測試方法 （摘自 EIA 建議標準 NO.1653.在 EIA P-5.12 工作組組織下提出的。） 注：此 TP-13A 之前曾作為 TP-13 發佈於 EIA 推荐標準 RS-364-3。 1.0 TP—13A 插拔力測試 2.0 目的﹕ 此測試的目的是介紹一种決定電子連接器或其保護蓋所需插拔力的標準方 法。 3.0 樣品准備 測試樣品由一插頭和一可接触端插座組成。除非特別說明﹐樣品應由所有可 用硬件包括邊緣﹑机罩﹑線夾﹑螺釘﹑導片或插座組成。除非規格中另有說 明，樣品不需要任何方法進行潤滑或清洗。 4.0 測試方法 4.1 測試儀器 測試儀器包括﹕ 4.1.1 可使樣品以正常方式安裝的安裝夾具。 4.1.2 測試中﹐測力表或力距表應置於連接器的合適位置，以便於讀數 指針位於量規的中間，這樣，操作量規可精確到±2%。 4.1.3 按要求，附屬測量儀器應與測試樣品相配合並隨帶測力表和力矩 表（軸壓等）。 4.2 測試步驟 4.2.1 除非特別說明﹐樣品應按正常情況進行安裝。 4.2.2 插入力 4.2.2.1 將兩個相配的電子連接器放在機械裝配初始位置﹐並且測 力表和力矩表的讀數為零。 4.2.2.2 按規格中說明的力率將連接器完全充分插入（相配）﹐並 記錄插入力峰值。 4.2.2.3 拔出力 按規格中說明的力率將連接器完全拔出﹐並記錄拔出力峰 值。 5.0 細節說明 按規格要求進行測試時，下列細節將作說明： (a)被測樣品數目﹔ (b)插入力和拔出力﹔ (c)插拔速率﹔ (d)可能的插入深度。 

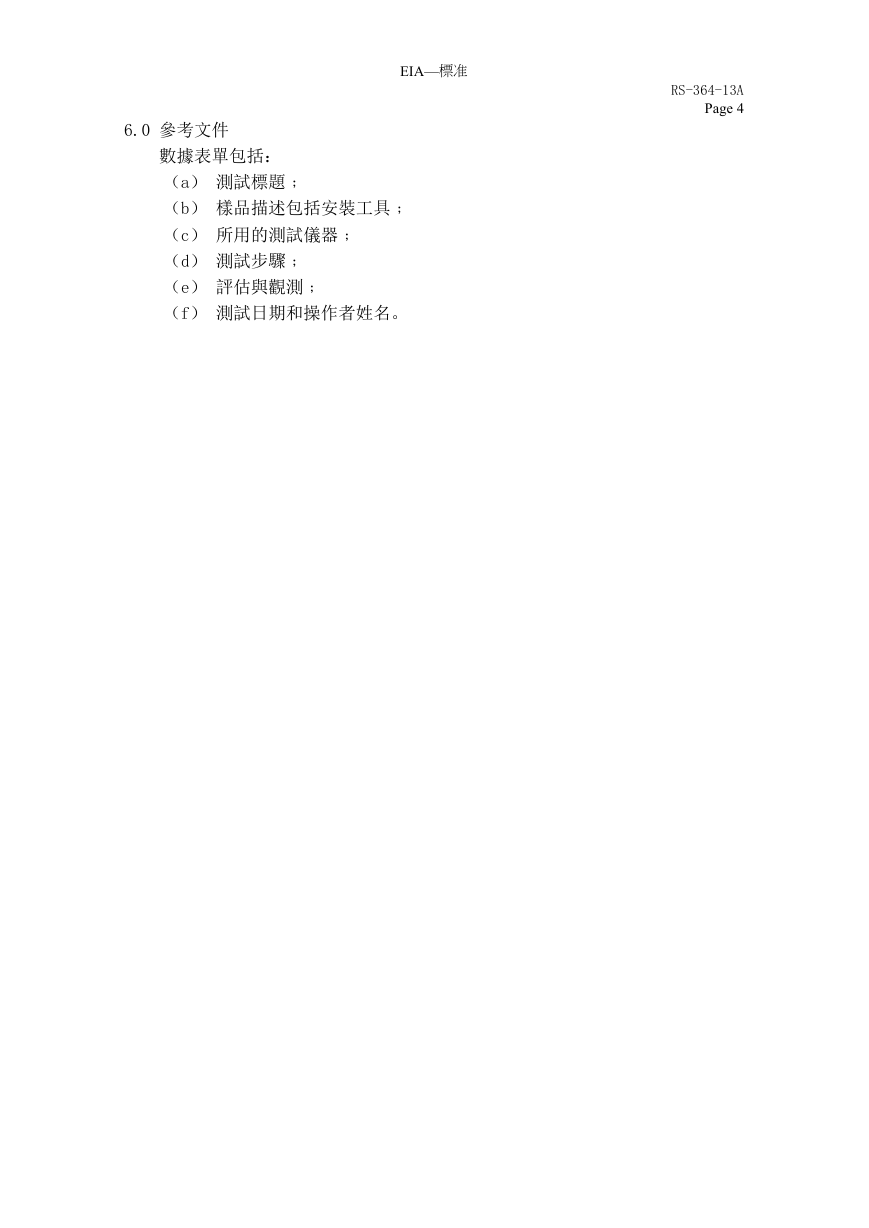

EIA—標准 RS-364-13A Page 4 6.0 參考文件 數據表單包括： （a） 測試標題﹔ （b） 樣品描述包括安裝工具﹔ （c） 所用的測試儀器﹔ （d） 測試步驟﹔ （e） 評估與觀測﹔ （f） 測試日期和操作者姓名。
