2009 年云南昆明理工大学机械原理考研真题 A 卷一、选择及填空题（每题 3 分，共 30 分） 1. 拟将曲柄摇杆机构改换为双曲柄机构，则应将原机构中的作为机架。（①曲柄 ②连杆 ③摇杆） 2. 高速凸轮机构，为减少冲击震动，从动件运动规律应采取运动规律。（①等速 ②等加等减速 ③余弦加速度 ④正弦加速度） 3. 具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动盘形凸轮机构，其从动件的运动规律，凸轮的实际廓线。（①相同 ②不同 ③不一定） 4. 一对啮合的渐开线斜齿圆柱齿轮的端面模数，且于法面模数。 ②不相等 ③无关系 ④大 ⑤小 ⑥等）（①相等 5. 蜗轮的螺旋角 2 与蜗杆的螺旋升角 （①相等 6. 对心曲轴滑块机构的曲柄长度为 a，连杆长度为 b，则最小传动角 min ＝。 7. 螺旋升角为 的螺旋副，若接触表面间的摩擦系数为 f ，则机构的自锁条件是： ④之和为 90º） ②不相等 ③无关系。。 8. 计算等效转动惯量的原则是： 9. 所谓定轴轮系是指： 10. 标准斜齿圆柱齿轮传动的中心距与，参数有关。二、基础计算与作图题（每题 10 分，共 30 分）。。， 1. 计算图示机构的自由度，若含有局部自由度、复合铰链及虚约束需指出。 K G D F B 1 题图1 题图 J D’ H E C A B 0 A 2 题图

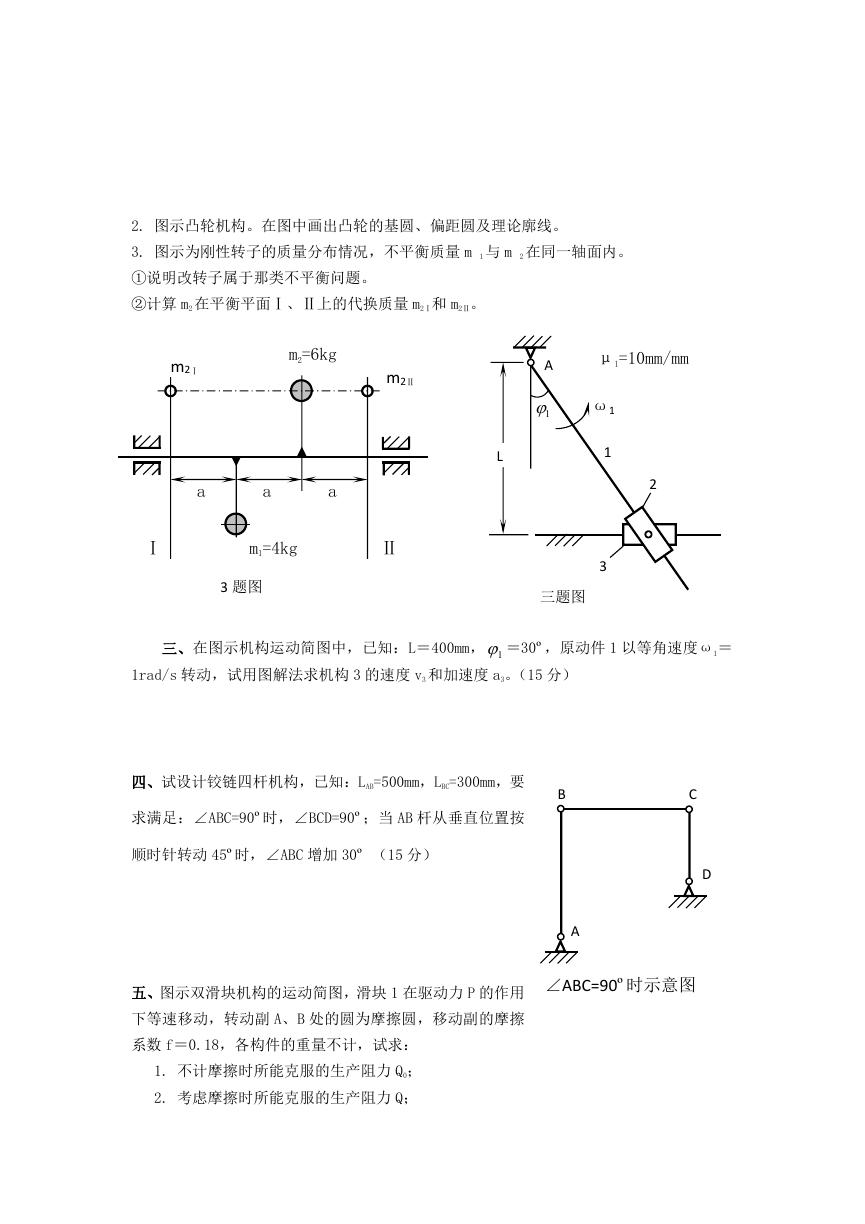

2. 图示凸轮机构。在图中画出凸轮的基圆、偏距圆及理论廓线。 3. 图示为刚性转子的质量分布情况，不平衡质量 m 1 与 m 2 在同一轴面内。 ①说明改转子属于那类不平衡问题。 ②计算 m2 在平衡平面Ⅰ、Ⅱ上的代换质量 m2Ⅰ和 m2Ⅱ。 m2Ⅰ m2=6kg m2Ⅱ a a a Ⅰ m1=4kg Ⅱ 3 题图 A 1 L μl=10mm/mm ω1 1 2 3 三题图三、在图示机构运动简图中，已知：L＝400mm， 1 ＝30º，原动件 1 以等角速度ω1＝ 1rad/s 转动，试用图解法求机构 3 的速度 v3 和加速度 a3。（15 分）四、试设计铰链四杆机构，已知：LAB=500mm，LBC=300mm，要求满足：∠ABC=90º时，∠BCD=90º；当 AB 杆从垂直位置按顺时针转动 45º时，∠ABC 增加 30º （15 分） C D B A 五、图示双滑块机构的运动简图，滑块 1 在驱动力 P 的作用下等速移动，转动副 A、B 处的圆为摩擦圆，移动副的摩擦 ∠ABC=90º时示意图系数 f＝0.18，各构件的重量不计，试求： 1. 不计摩擦时所能克服的生产阻力 Q0； 2. 考虑摩擦时所能克服的生产阻力 Q；

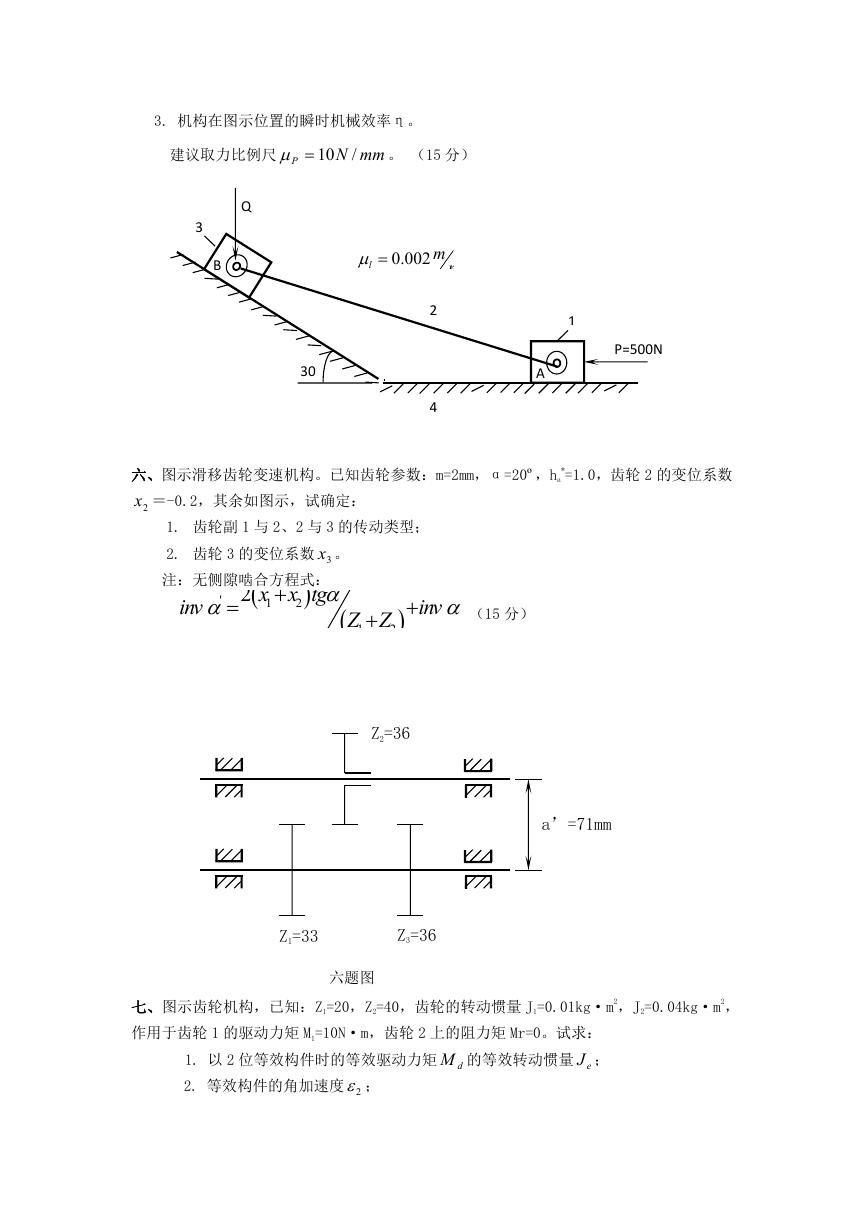

3. 机构在图示位置的瞬时机械效率η。建议取力比例尺 10 P mmN / 。（15 分） Q 3 B .0 l 002 m mm 30 2 4 1 A P=500N 六、图示滑移齿轮变速机构。已知齿轮参数：m=2mm，α=20º，ha 2x ＝-0.2，其余如图示，试确定： *=1.0，齿轮 2 的变位系数 1. 齿轮副 1 与 2、2 与 3 的传动类型； 2. 齿轮 3 的变位系数 3x 。注：无侧隙啮合方程式：  x tg  2  ' inv   Z Z  1 2   2 x 1  inv   （15 分） Z2=36 a’=71mm Z1=33 Z3=36 六题图七、图示齿轮机构，已知：Z1=20，Z2=40，齿轮的转动惯量 J1=0.01kg·m2，J2=0.04kg·m2，作用于齿轮 1 的驱动力矩 M1=10N·m，齿轮 2 上的阻力矩 Mr=0。试求： 1. 以 2 位等效构件时的等效驱动力矩 dM 的等效转动惯量 eJ ； 2. 等效构件的角加速度 2 ；

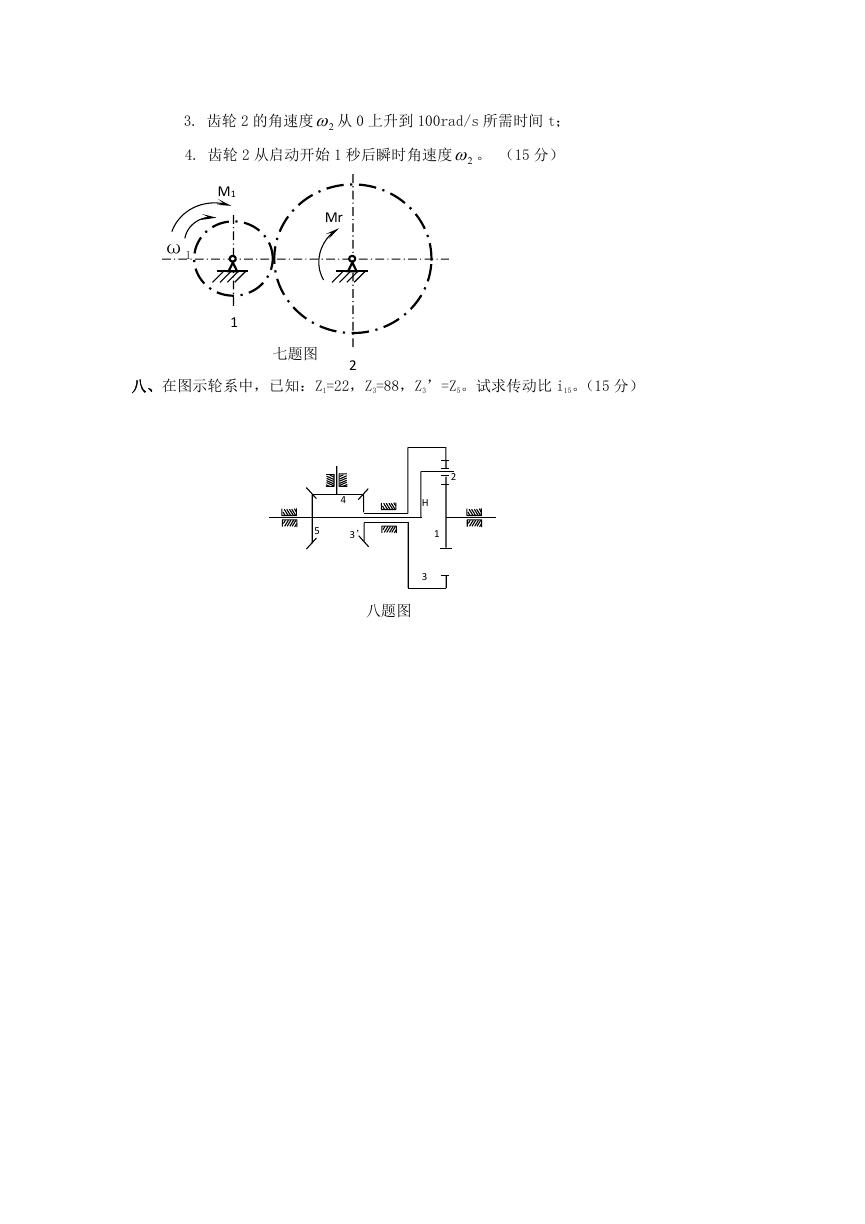

3. 齿轮 2 的角速度 2 从 0 上升到 100rad/s 所需时间 t； 4. 齿轮 2 从启动开始 1 秒后瞬时角速度 2 。（15 分） ω1 M1 1 Mr 七题图 2 八、在图示轮系中，已知：Z1=22，Z3=88，Z3’=Z5。试求传动比 i15。（15 分） 2 1 H 3 4 5 3’ 八题图
