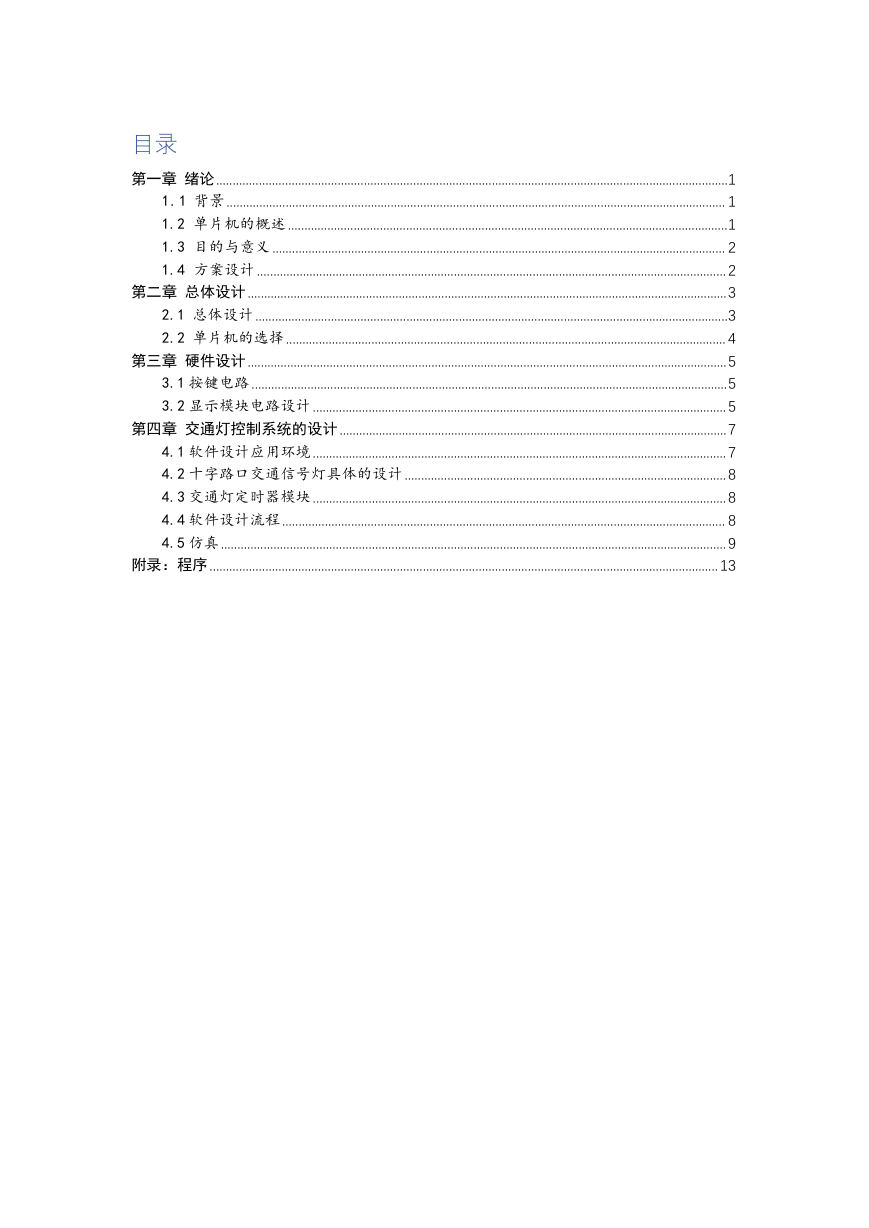

    目录 第一章 绪论............................................................................................................................................................1 1.1 背景 ........................................................................................................................................................ 1 1.2 单片机的概述 ......................................................................................................................................1 1.3 目的与意义 .......................................................................................................................................... 2 1.4 方案设计 ............................................................................................................................................... 2 第二章 总体设计..................................................................................................................................................3 2.1 总体设计................................................................................................................................................3 2.2 单片机的选择...................................................................................................................................... 4 第三章 硬件设计..................................................................................................................................................5 3.1 按键电路.................................................................................................................................................5 3.2 显示模块电路设计..............................................................................................................................5 第四章 交通灯控制系统的设计......................................................................................................................7 4.1 软件设计应用环境..............................................................................................................................7 4.2 十字路口交通信号灯具体的设计..................................................................................................8 4.3 交通灯定时器模块..............................................................................................................................8 4.4 软件设计流程....................................................................................................................................... 8 4.5 仿真..........................................................................................................................................................9 附录：程序........................................................................................................................................................... 13

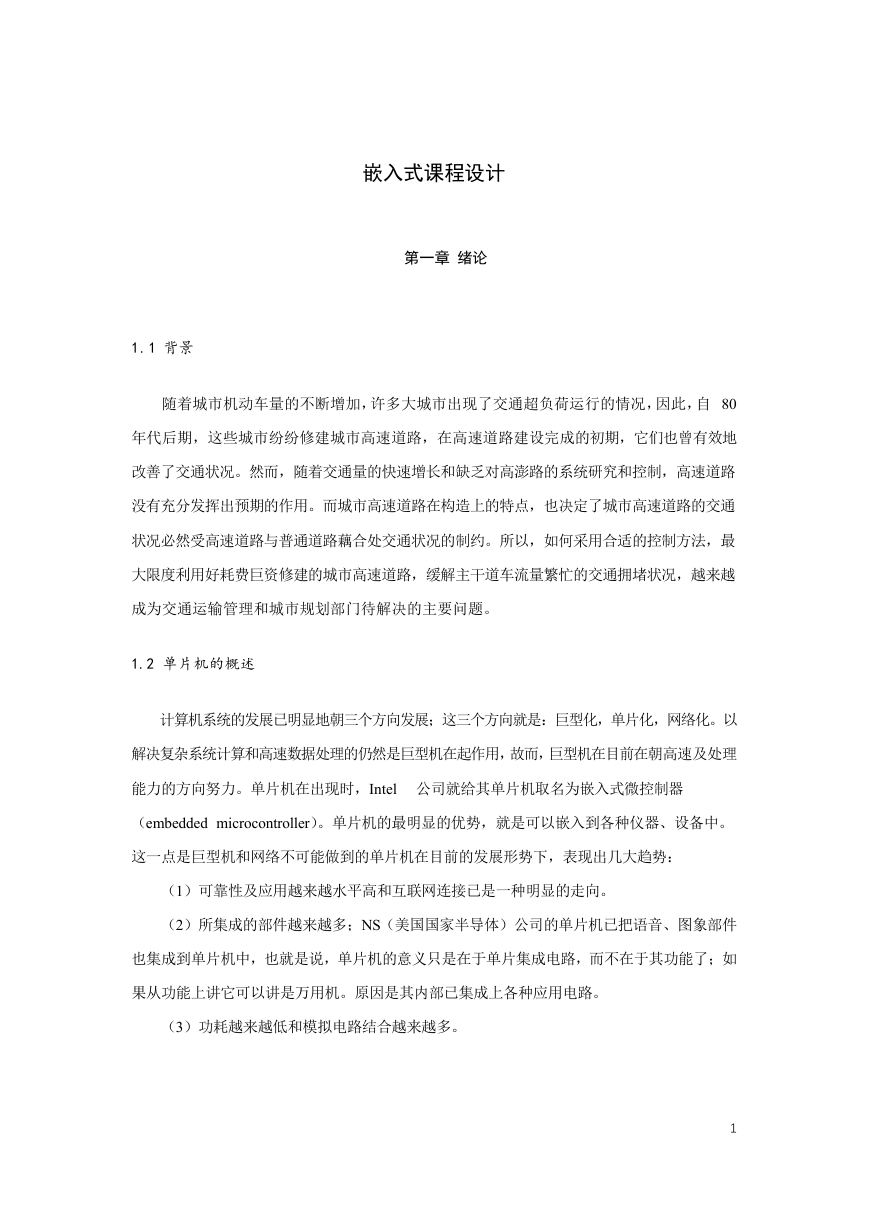

    嵌入式课程设计 第一章 绪论 1.1 背景 随着城市机动车量的不断增加，许多大城市出现了交通超负荷运行的情况，因此，自 80 年代后期，这些城市纷纷修建城市高速道路，在高速道路建设完成的初期，它们也曾有效地 改善了交通状况。然而，随着交通量的快速增长和缺乏对高澎路的系统研究和控制，高速道路 没有充分发挥出预期的作用。而城市高速道路在构造上的特点，也决定了城市高速道路的交通 状况必然受高速道路与普通道路藕合处交通状况的制约。所以，如何采用合适的控制方法，最 大限度利用好耗费巨资修建的城市高速道路，缓解主干道车流量繁忙的交通拥堵状况，越来越 成为交通运输管理和城市规划部门待解决的主要问题。 1.2 单片机的概述 计算机系统的发展已明显地朝三个方向发展；这三个方向就是：巨型化，单片化，网络化。以 解决复杂系统计算和高速数据处理的仍然是巨型机在起作用，故而，巨型机在目前在朝高速及处理 能力的方向努力。单片机在出现时，Intel 公司就给其单片机取名为嵌入式微控制器 （embedded microcontroller）。单片机的最明显的优势，就是可以嵌入到各种仪器、设备中。 这一点是巨型机和网络不可能做到的单片机在目前的发展形势下，表现出几大趋势： （1）可靠性及应用越来越水平高和互联网连接已是一种明显的走向。 （2）所集成的部件越来越多；NS（美国国家半导体）公司的单片机已把语音、图象部件 也集成到单片机中，也就是说，单片机的意义只是在于单片集成电路，而不在于其功能了；如 果从功能上讲它可以讲是万用机。原因是其内部已集成上各种应用电路。 （3）功耗越来越低和模拟电路结合越来越多。 1

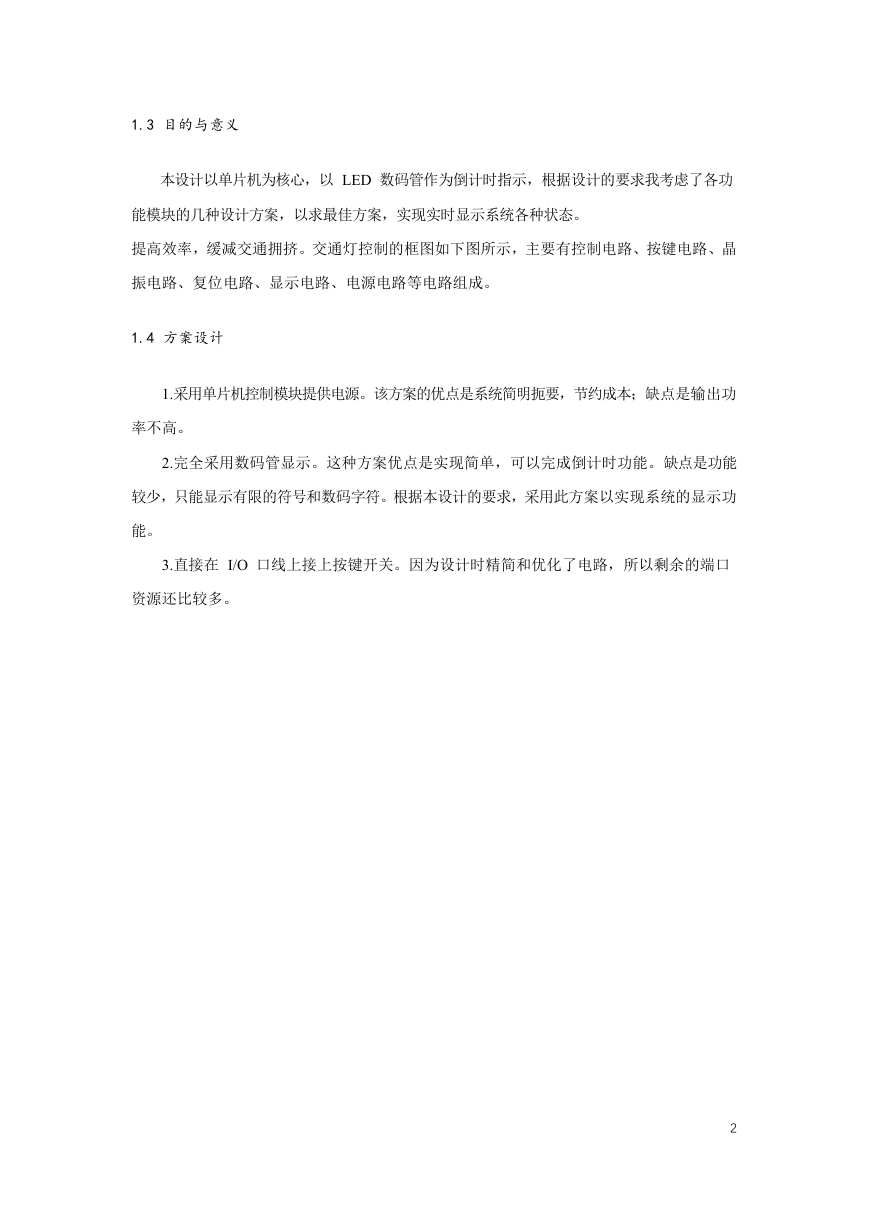

    1.3 目的与意义 本设计以单片机为核心，以 LED 数码管作为倒计时指示，根据设计的要求我考虑了各功 能模块的几种设计方案，以求最佳方案，实现实时显示系统各种状态。 提高效率，缓减交通拥挤。交通灯控制的框图如下图所示，主要有控制电路、按键电路、晶 振电路、复位电路、显示电路、电源电路等电路组成。 1.4 方案设计 1.采用单片机控制模块提供电源。该方案的优点是系统简明扼要，节约成本；缺点是输出功 率不高。 2.完全采用数码管显示。这种方案优点是实现简单，可以完成倒计时功能。缺点是功能 较少，只能显示有限的符号和数码字符。根据本设计的要求，采用此方案以实现系统的显示功 能。 3.直接在 I/O 口线上接上按键开关。因为设计时精简和优化了电路，所以剩余的端口 资源还比较多。 2
    第二章 总体设计 2.1 总体设计 本设计以单片机为控制核心，采用模块化设计，共分以下几个功能模块：单片机控制系 统、键盘及状态显示、倒计时模块等。单片机作为整个硬件系统的核心，它既是协调整机工 作的控制器，又是数据处理器。它由单片机振荡电路、复位电路等组成。系统采用双数码管 倒计时计数功能，最大显示数字 99。 灵活的控制方式、优化的物理结构是本设计的亮点。 电源电路 时钟电路 按键电路 数码管电路 单片机 LED 控制电路 延时函数 定 时 器 中 断 服务程序 独立按键程序 主程序 交通灯处 理函数 数码管选 位函数 数码管显 示函数 设置函数 南北开通 时间函数 图 2-1 总体设计图 东西开通 时间函数 3
    2.2 单片机的选择 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微型 计算机简称单片机，特别适用于控制领域，故又称为微控制器。通常，单片机由单块集成电 路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和 I/O 接口电路等。 因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。单片 机方丈趋势不外乎以下几个方面： 1、多功能 单片机中尽可能地把所需要的存储器和 I/O 口都集成在一块芯片上，使得单片机可以 实现更多的功能。比如 A/D、PWM、PCA（可编程计数器阵列）、WDT（监视定时器---看 家狗）、高速 I/O 口及计数器的捕获/比较逻辑等。有的单片机针对某一个应用领域，集成了 相关的控制设备，以减少应用系统的芯片数量。例如，有的芯片以 51 内核为核心，集成了 USB 控制器、SMART CARD 接口、MP3 解码器、CAN 或者 I*I*C 总线控制器等，LED、 LCD 或 VFD 显示驱动器也开始集成在 8 位单片机中。 2、高效率和高性能 为了提高执行速度和执行效率，单片机开始使用 RISC、流水线和 DSP 的设计技术， 使单片机的性能有了明显的提高，表现为：单片机的时钟频率得到提高；同样频率的单片机 运行效率也有了很大的提升；由于集成度的提高，单片机的寻址能力、片内 ROM（FLASH） 和 RAM 的容量都突破了以往的数量和限制。由于系统资源和系统复杂程度的增加，开始使 用高级语言（如 C 语言）来开发单片机的程序。使用高级语言可以降低开发 难度，缩短开 发周期，增强软件的可读性和可移植性，便于改进和扩充功能。 3、低电压和低功耗 单片机的嵌入式应用决定了低电压和低功耗的特性十分重要。由于 CMOS 等工艺的大 量采用，很多单片机可以在更低的电压下工作（1.2V 或 0.9V），功耗已经降低到 uA 级。 这些特性使得单片机系统可以在更小电源的支持下工作更长的时间。 4

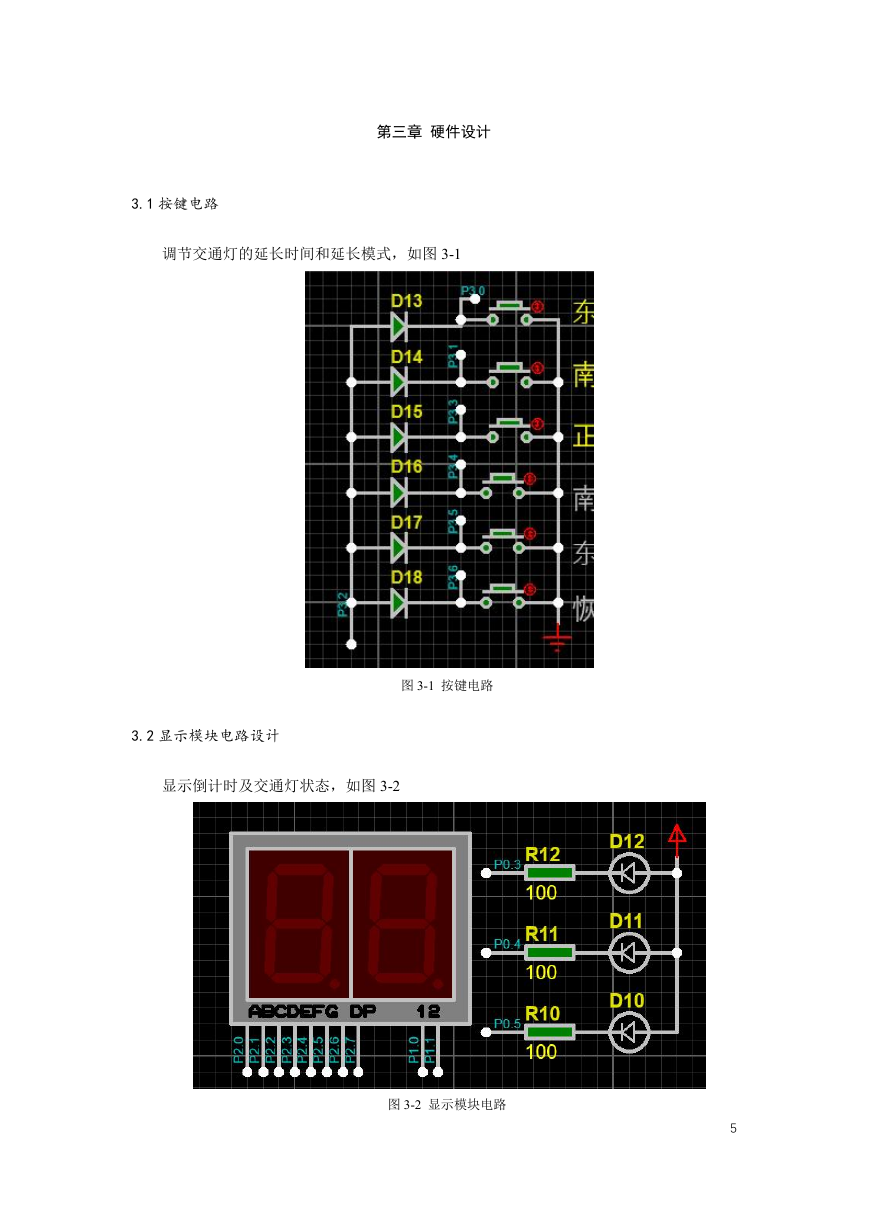

    第三章 硬件设计 3.1 按键电路 调节交通灯的延长时间和延长模式，如图 3-1 图 3-1 按键电路 3.2 显示模块电路设计 显示倒计时及交通灯状态，如图 3-2 图 3-2 显示模块电路 5

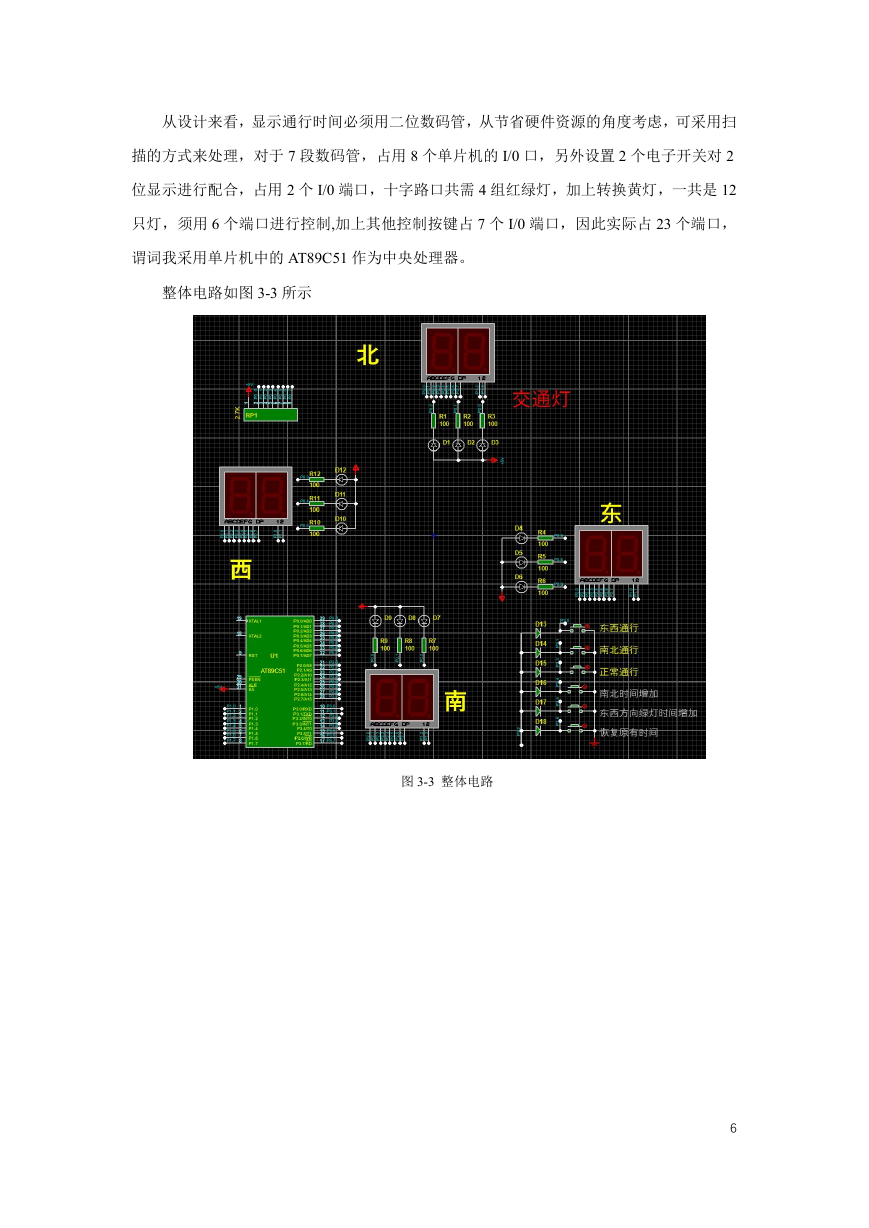

    从设计来看，显示通行时间必须用二位数码管，从节省硬件资源的角度考虑，可采用扫 描的方式来处理，对于 7 段数码管，占用 8 个单片机的 I/0 口，另外设置 2 个电子开关对 2 位显示进行配合，占用 2 个 I/0 端口，十字路口共需 4 组红绿灯，加上转换黄灯，一共是 12 只灯，须用 6 个端口进行控制,加上其他控制按键占 7 个 I/0 端口，因此实际占 23 个端口， 谓词我采用单片机中的 AT89C51 作为中央处理器。 整体电路如图 3-3 所示 图 3-3 整体电路 6

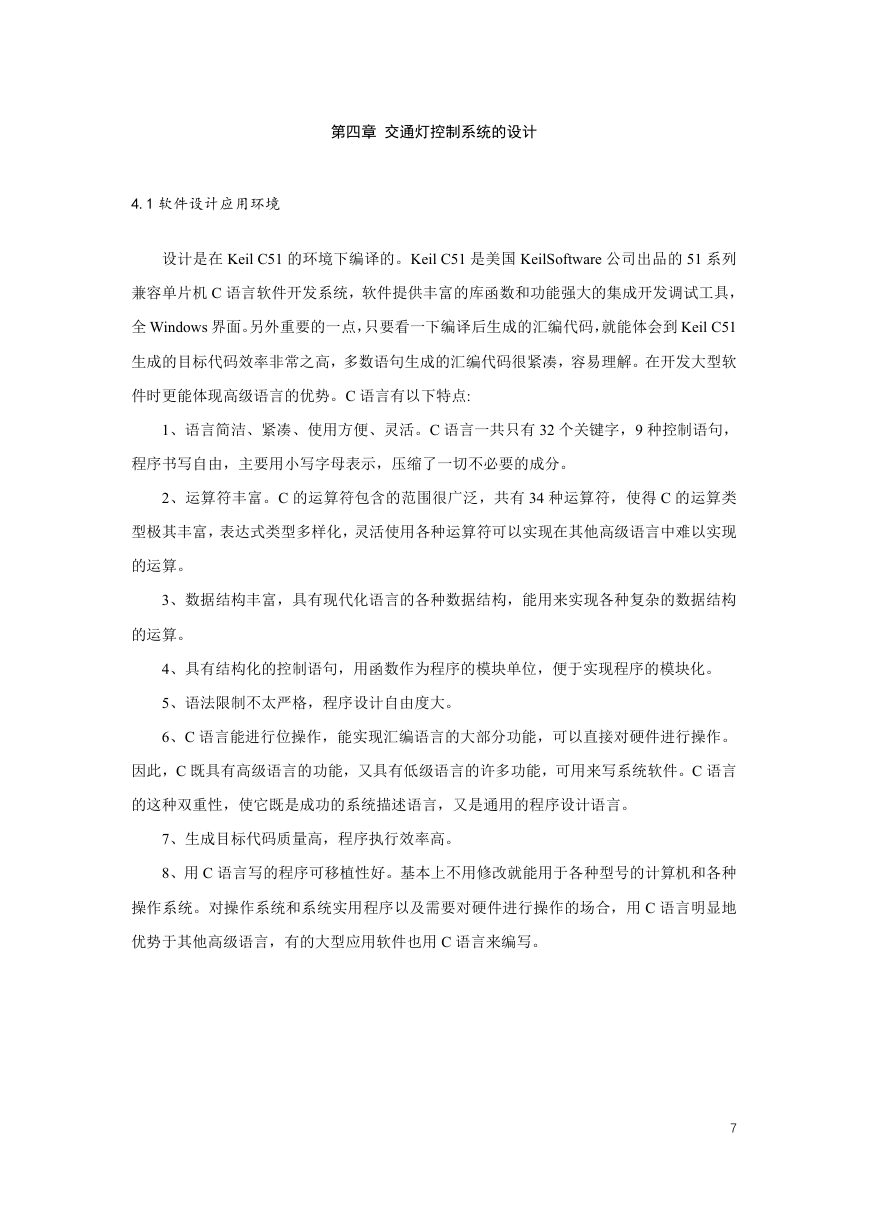

    第四章 交通灯控制系统的设计 4.1 软件设计应用环境 设计是在 Keil C51 的环境下编译的。Keil C51 是美国 KeilSoftware 公司出品的 51 系列 兼容单片机 C 语言软件开发系统，软件提供丰富的库函数和功能强大的集成开发调试工具， 全 Windows 界面。另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到 Keil C51 生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软 件时更能体现高级语言的优势。C 语言有以下特点: 1、语言简洁、紧凑、使用方便、灵活。C 语言一共只有 32 个关键字，9 种控制语句， 程序书写自由，主要用小写字母表示，压缩了一切不必要的成分。 2、运算符丰富。C 的运算符包含的范围很广泛，共有 34 种运算符，使得 C 的运算类 型极其丰富，表达式类型多样化，灵活使用各种运算符可以实现在其他高级语言中难以实现 的运算。 3、数据结构丰富，具有现代化语言的各种数据结构，能用来实现各种复杂的数据结构 的运算。 4、具有结构化的控制语句，用函数作为程序的模块单位，便于实现程序的模块化。 5、语法限制不太严格，程序设计自由度大。 6、C 语言能进行位操作，能实现汇编语言的大部分功能，可以直接对硬件进行操作。 因此，C 既具有高级语言的功能，又具有低级语言的许多功能，可用来写系统软件。C 语言 的这种双重性，使它既是成功的系统描述语言，又是通用的程序设计语言。 7、生成目标代码质量高，程序执行效率高。 8、用 C 语言写的程序可移植性好。基本上不用修改就能用于各种型号的计算机和各种 操作系统。对操作系统和系统实用程序以及需要对硬件进行操作的场合，用 C 语言明显地 优势于其他高级语言，有的大型应用软件也用 C 语言来编写。 7
