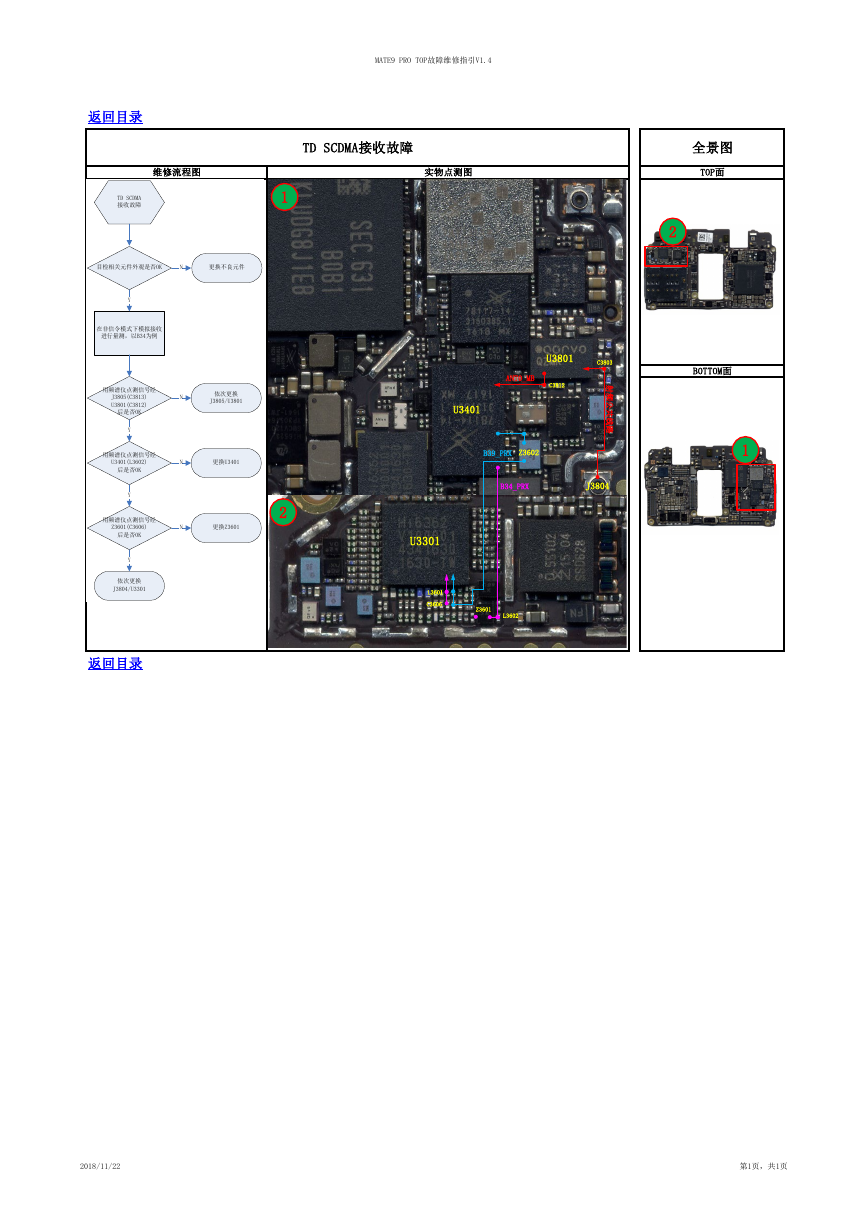

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 TD SCDMA接收故障 TD SCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 N N N 依次更换 J3805/U3801 更换U3401 更换Z3601 2 Y 在非信令模式下模拟接收 进行量测，以B34为例 用频谱仪点测信号经 J3805(C3813) U3801(C3812) 后是否OK Y 用频谱仪点测信号经 U3401(L3602) 后是否OK Y 用频谱仪点测信号经 Z3601(C3606) 后是否OK Y 依次更换 J3804/U3301 返回目录 全景图 TOP面 2 BOTTOM面 U3801 C3803 ANT0_MB C3812 U3401 射 频 公 共 线 路 B39_PRX Z3602 1 B34_PRX J3804 U3301 L3601 C3606 Z3601 L3602 2018/11/22 第1页，共1页
