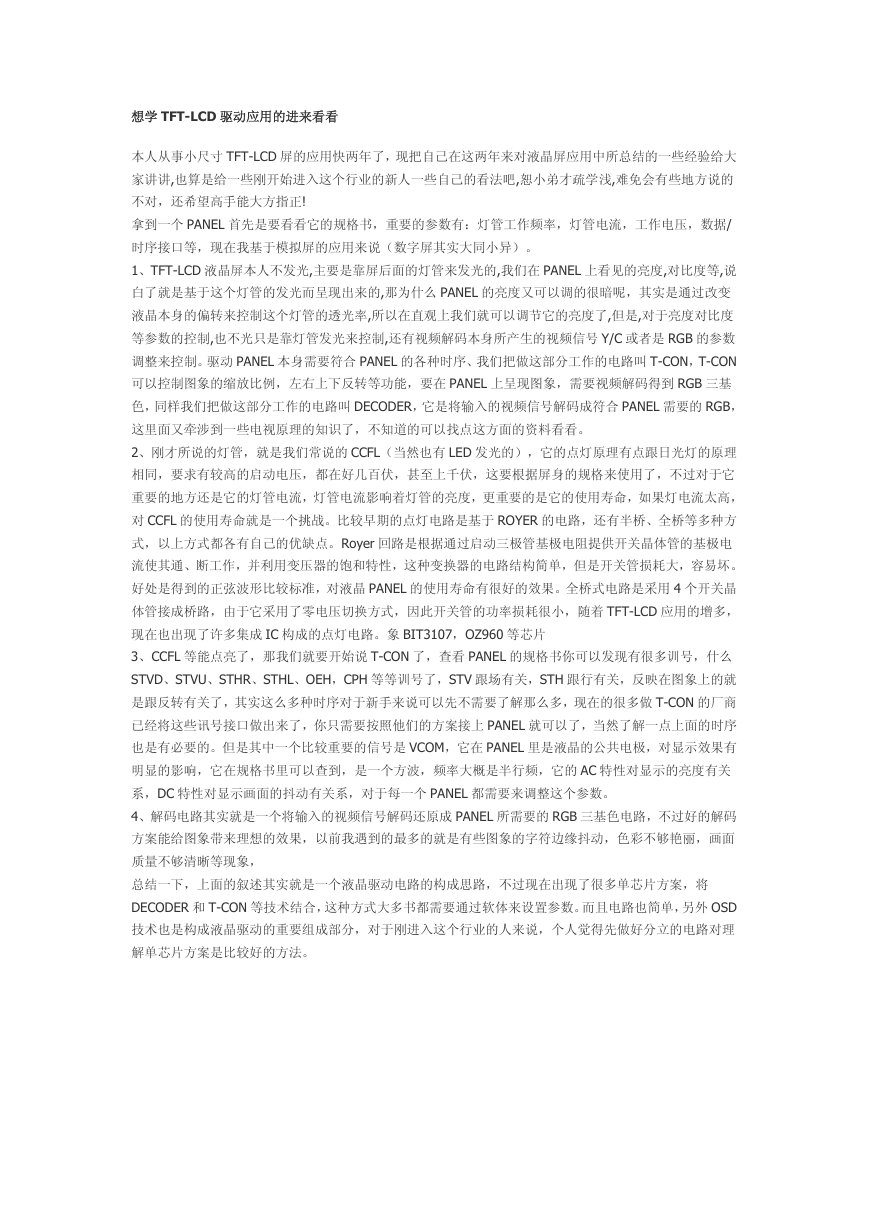

想学 TFT-LCD 驱动应用的进来看看 本人从事小尺寸 TFT-LCD 屏的应用快两年了，现把自己在这两年来对液晶屏应用中所总结的一些经验给大 家讲讲,也算是给一些刚开始进入这个行业的新人一些自己的看法吧,恕小弟才疏学浅,难免会有些地方说的 不对，还希望高手能大方指正! 拿到一个 PANEL 首先是要看看它的规格书，重要的参数有：灯管工作频率，灯管电流，工作电压，数据/ 时序接口等，现在我基于模拟屏的应用来说（数字屏其实大同小异）。 1、TFT-LCD 液晶屏本人不发光,主要是靠屏后面的灯管来发光的,我们在 PANEL 上看见的亮度,对比度等,说 白了就是基于这个灯管的发光而呈现出来的,那为什么 PANEL 的亮度又可以调的很暗呢，其实是通过改变 液晶本身的偏转来控制这个灯管的透光率,所以在直观上我们就可以调节它的亮度了,但是,对于亮度对比度 等参数的控制,也不光只是靠灯管发光来控制,还有视频解码本身所产生的视频信号 Y/C 或者是 RGB 的参数 调整来控制。驱动 PANEL 本身需要符合 PANEL 的各种时序、我们把做这部分工作的电路叫 T-CON，T-CON 可以控制图象的缩放比例，左右上下反转等功能，要在 PANEL 上呈现图象，需要视频解码得到 RGB 三基 色，同样我们把做这部分工作的电路叫 DECODER，它是将输入的视频信号解码成符合 PANEL 需要的 RGB， 这里面又牵涉到一些电视原理的知识了，不知道的可以找点这方面的资料看看。 2、刚才所说的灯管，就是我们常说的 CCFL（当然也有 LED 发光的），它的点灯原理有点跟日光灯的原理 相同，要求有较高的启动电压，都在好几百伏，甚至上千伏，这要根据屏身的规格来使用了，不过对于它 重要的地方还是它的灯管电流，灯管电流影响着灯管的亮度，更重要的是它的使用寿命，如果灯电流太高， 对 CCFL 的使用寿命就是一个挑战。比较早期的点灯电路是基于 ROYER 的电路，还有半桥、全桥等多种方 式，以上方式都各有自己的优缺点。Royer 回路是根据通过启动三极管基极电阻提供开关晶体管的基极电 流使其通、断工作，并利用变压器的饱和特性，这种变换器的电路结构简单，但是开关管损耗大，容易坏。 好处是得到的正弦波形比较标准，对液晶 PANEL 的使用寿命有很好的效果。全桥式电路是采用 4 个开关晶 体管接成桥路，由于它采用了零电压切换方式，因此开关管的功率损耗很小，随着 TFT-LCD 应用的增多， 现在也出现了许多集成 IC 构成的点灯电路。象 BIT3107，OZ960 等芯片 3、CCFL 等能点亮了，那我们就要开始说 T-CON 了，查看 PANEL 的规格书你可以发现有很多训号，什么 STVD、STVU、STHR、STHL、OEH，CPH 等等训号了，STV 跟场有关，STH 跟行有关，反映在图象上的就 是跟反转有关了，其实这么多种时序对于新手来说可以先不需要了解那么多，现在的很多做 T-CON 的厂商 已经将这些讯号接口做出来了，你只需要按照他们的方案接上 PANEL 就可以了，当然了解一点上面的时序 也是有必要的。但是其中一个比较重要的信号是 VCOM，它在 PANEL 里是液晶的公共电极，对显示效果有 明显的影响，它在规格书里可以查到，是一个方波，频率大概是半行频，它的 AC 特性对显示的亮度有关 系，DC 特性对显示画面的抖动有关系，对于每一个 PANEL 都需要来调整这个参数。 4、解码电路其实就是一个将输入的视频信号解码还原成 PANEL 所需要的 RGB 三基色电路，不过好的解码 方案能给图象带来理想的效果，以前我遇到的最多的就是有些图象的字符边缘抖动，色彩不够艳丽，画面 质量不够清晰等现象， 总结一下，上面的叙述其实就是一个液晶驱动电路的构成思路，不过现在出现了很多单芯片方案，将 DECODER 和 T-CON 等技术结合，这种方式大多书都需要通过软体来设置参数。而且电路也简单，另外 OSD 技术也是构成液晶驱动的重要组成部分，对于刚进入这个行业的人来说，个人觉得先做好分立的电路对理 解单芯片方案是比较好的方法。
