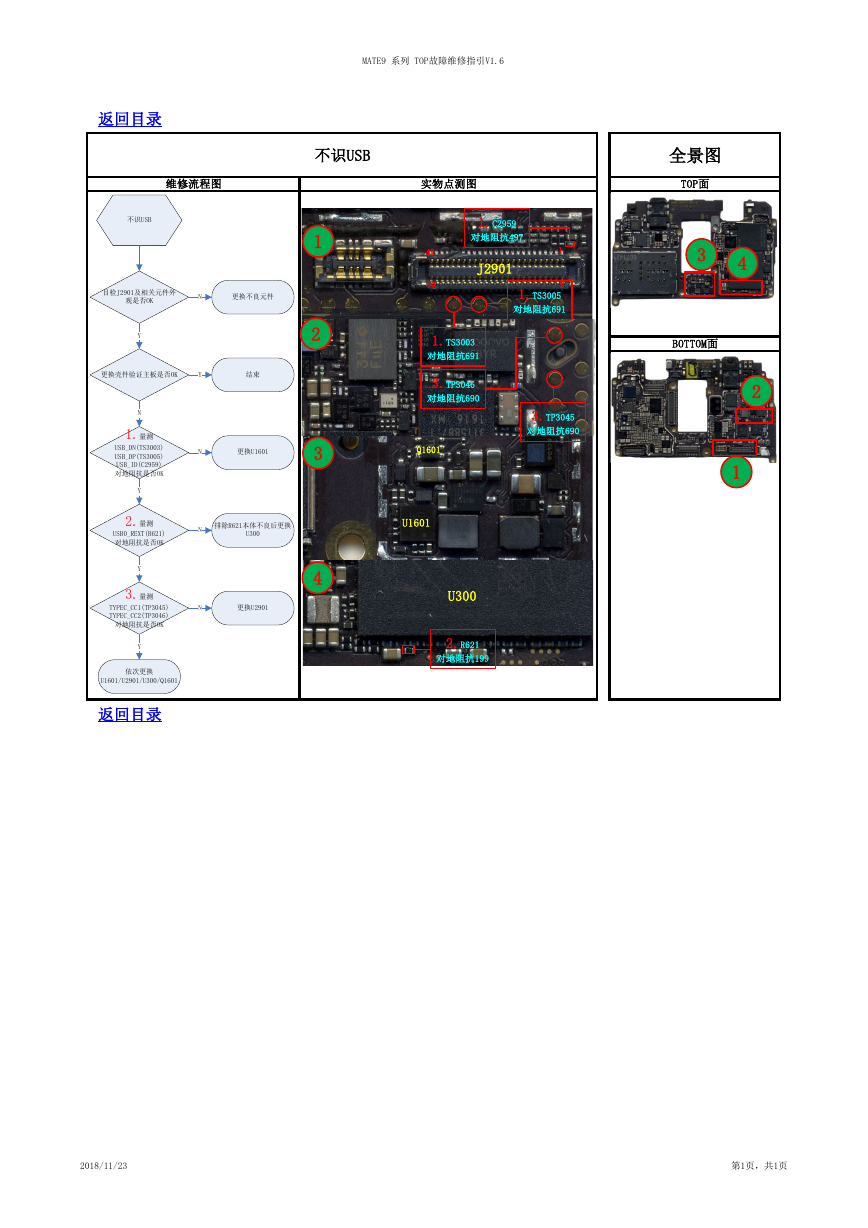

MATE9 系列 TOP故障维修指引V1.6 不识USB 维修流程图 实物点测图 返回目录 不识USB 1 2 3 4 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N N 更换U1601 排除R621本体不良后更换 U300 更换U2901 N 1.量测 USB_DN(TS3003) USB_DP(TS3005) USB_ID(C2959) 对地阻抗是否OK Y 2.量测 USB0_REXT(R621) 对地阻抗是否OK Y 3.量测 TYPEC_CC1(TP3045) TYPEC_CC2(TP3046) 对地阻抗是否OK Y 依次更换 U1601/U2901/U300/Q1601 返回目录 全景图 TOP面 3 4 BOTTOM面 2 1 49 50 1.C2959 对地阻抗497 J2901 1 2 1.TS3005 对地阻抗691 3.TP3045 对地阻抗690 1.TS3003 对地阻抗691 3.TP3046 对地阻抗690 Q1601 U1601 U300 2.R621 对地阻抗199 2018/11/23 第1页，共1页
