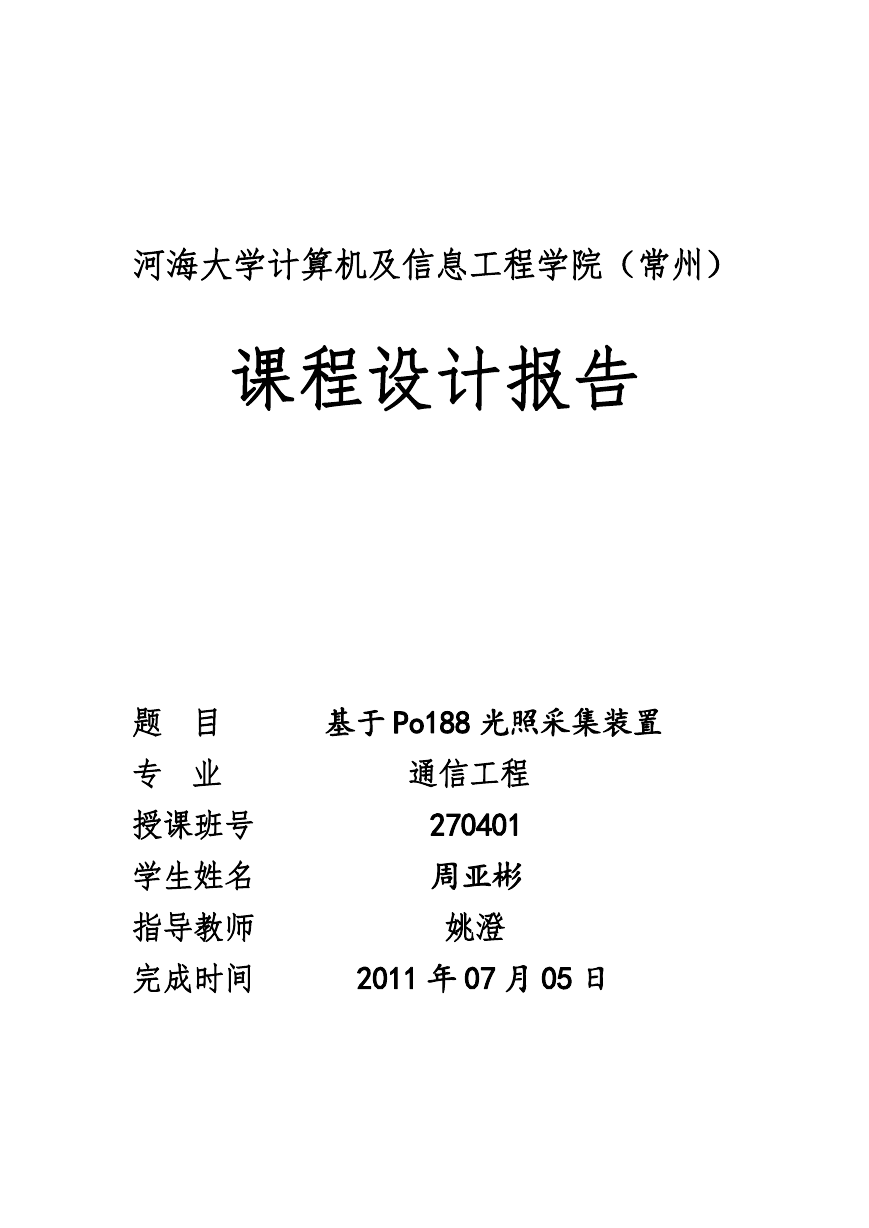

河海大学计算机及信息工程学院(常州) 课程设计报告 题 目 专 业 授课班号 学生姓名 指导教师 完成时间 基于 Po188 光照采集装置 通信工程 270401 周亚彬 姚澄 2011 年 07 月 05 日

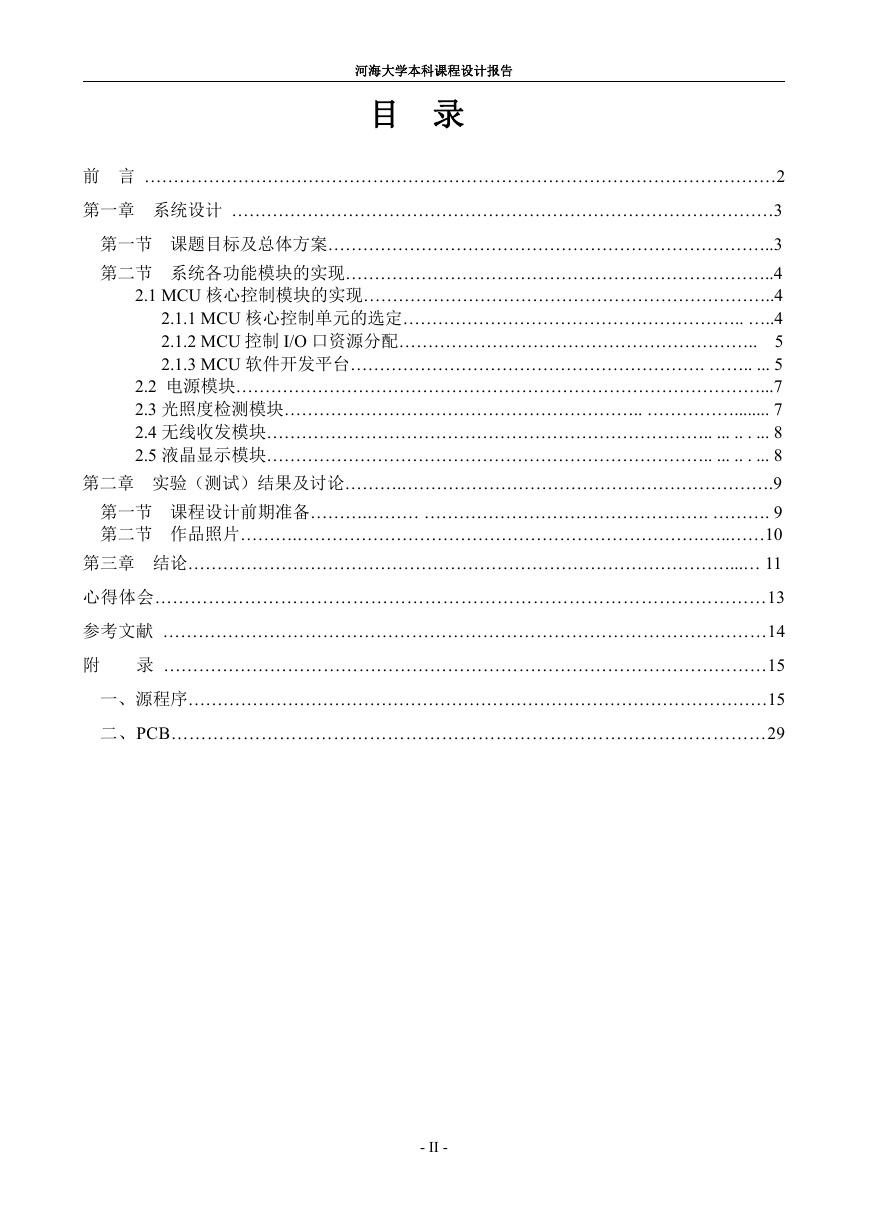

河海大学本科课程设计报告 目 录 前 言 ………………………………………………………………………………………………2 第一章 系统设计 …………………………………………………………………………………3 第一节 课题目标及总体方案…………………………………………………………………..3 第二节 系统各功能模块的实现………………………………………………………………..4 2.1 MCU 核心控制模块的实现……………………………………………………………..4 2.1.1 MCU 核心控制单元的选定………………………………………………….. …..4 2.1.2 MCU 控制 I/O 口资源分配…………………………………………………….. 5 2.1.3 MCU 软件开发平台……………………………………………………. …….. ... 5 2.2 电源模块………………………………………………………………………………...7 2.3 光照度检测模块…………………………………………………….. ……………........ 7 2.4 无线收发模块………………………………………………………………….. ... .. . ... 8 2.5 液晶显示模块………………………………………………………………….. ... .. . ... 8 第二章 实验(测试)结果及讨论……….……………………………………………………….9 第一节 课程设计前期准备……….……… …………………………………………. ………. 9 第二节 作品照片……….…………………………………………………………….…..……10 第三章 结论…………………………………………………………………………………...… 11 心得体会…………………………………………………………………………………………13 参考文献 …………………………………………………………………………………………14 录 …………………………………………………………………………………………15 一、源程序………………………………………………………………………………………15 二、PCB………………………………………………………………………………………29 附 - II -

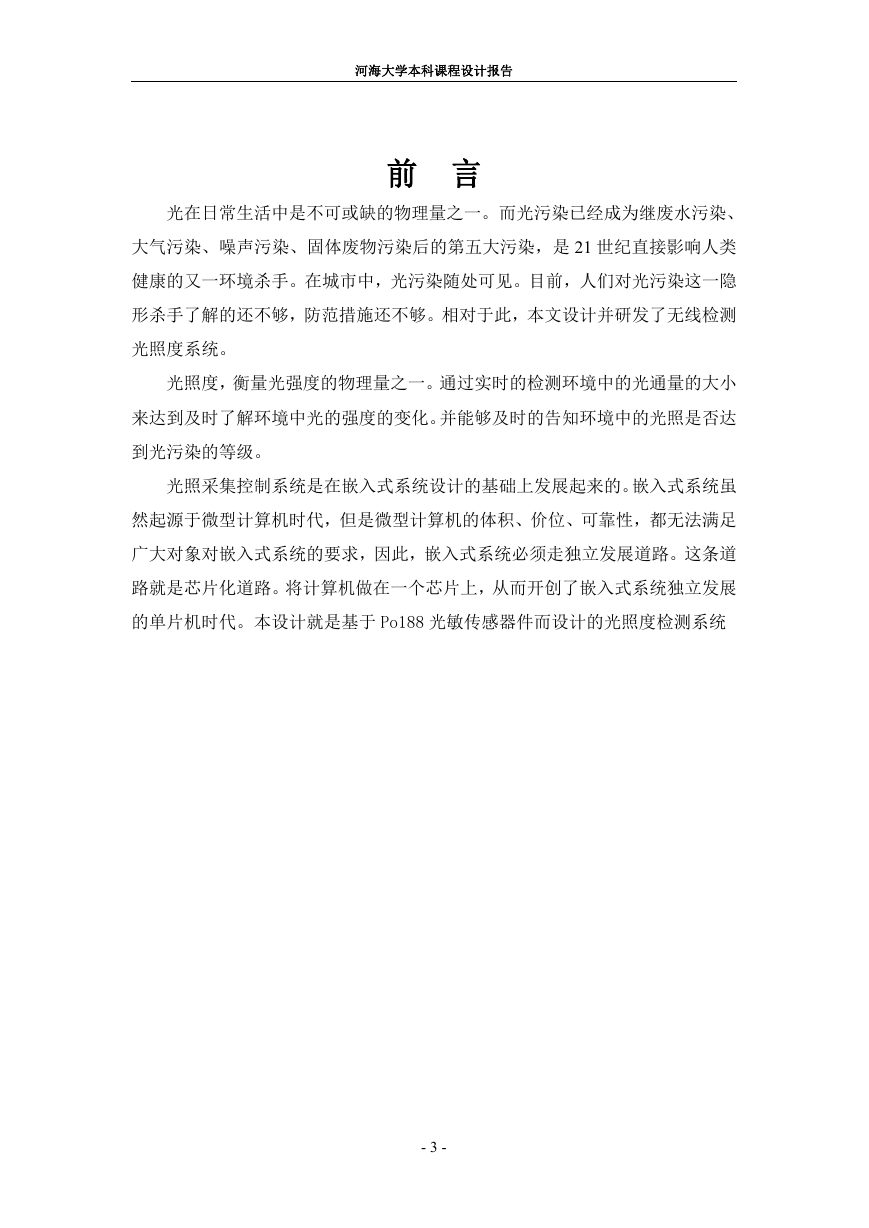

河海大学本科课程设计报告 前 言 光在日常生活中是不可或缺的物理量之一。而光污染已经成为继废水污染、 大气污染、噪声污染、固体废物污染后的第五大污染,是 21 世纪直接影响人类 健康的又一环境杀手。在城市中,光污染随处可见。目前,人们对光污染这一隐 形杀手了解的还不够,防范措施还不够。相对于此,本文设计并研发了无线检测 光照度系统。 光照度,衡量光强度的物理量之一。通过实时的检测环境中的光通量的大小 来达到及时了解环境中光的强度的变化。并能够及时的告知环境中的光照是否达 到光污染的等级。 光照采集控制系统是在嵌入式系统设计的基础上发展起来的。嵌入式系统虽 然起源于微型计算机时代,但是微型计算机的体积、价位、可靠性,都无法满足 广大对象对嵌入式系统的要求,因此,嵌入式系统必须走独立发展道路。这条道 路就是芯片化道路。将计算机做在一个芯片上,从而开创了嵌入式系统独立发展 的单片机时代。本设计就是基于 Po188 光敏传感器件而设计的光照度检测系统 - 3 -

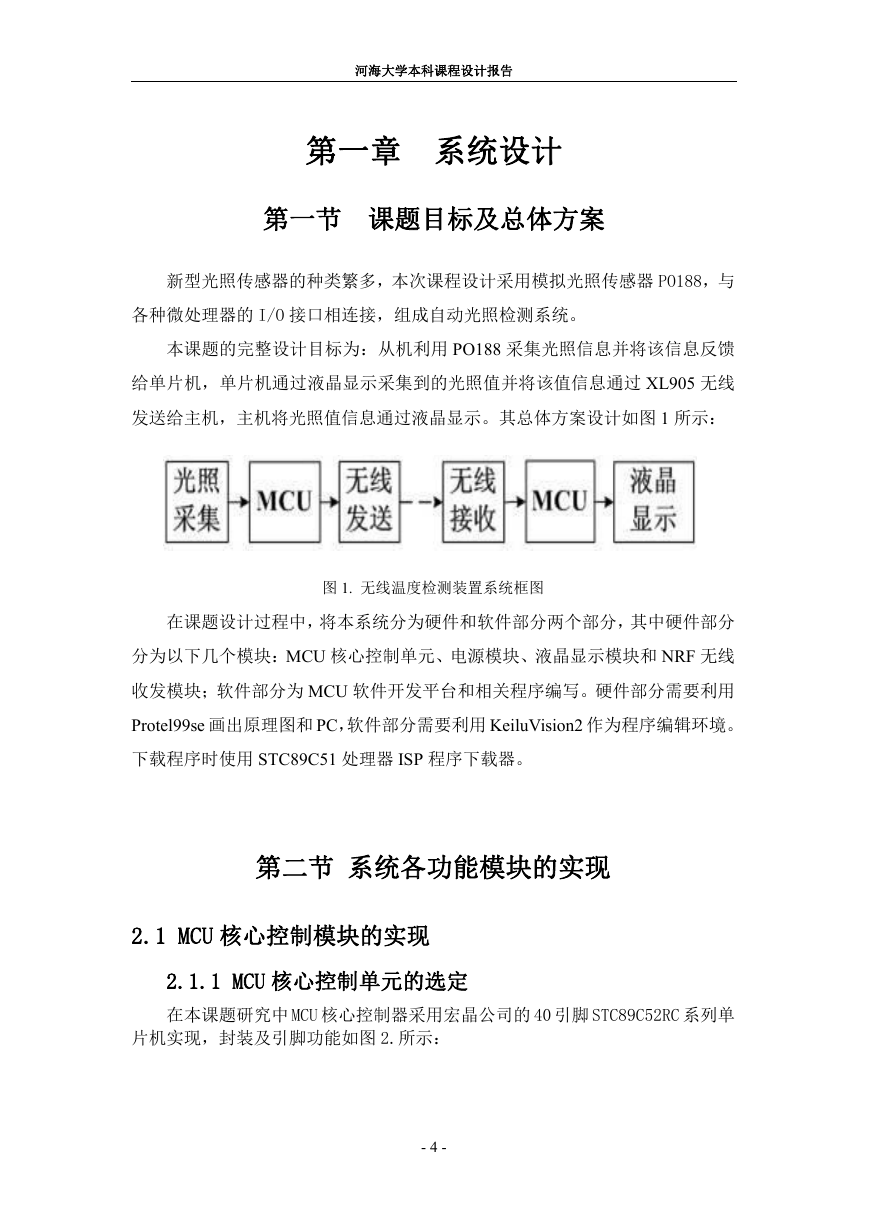

河海大学本科课程设计报告 第一章 系统设计 第一节 课题目标及总体方案 新型光照传感器的种类繁多,本次课程设计采用模拟光照传感器 PO188,与 各种微处理器的 I/O 接口相连接,组成自动光照检测系统。 本课题的完整设计目标为:从机利用 PO188 采集光照信息并将该信息反馈 给单片机,单片机通过液晶显示采集到的光照值并将该值信息通过 XL905 无线 发送给主机,主机将光照值信息通过液晶显示。其总体方案设计如图 1 所示: 图 1. 无线温度检测装置系统框图 在课题设计过程中,将本系统分为硬件和软件部分两个部分,其中硬件部分 分为以下几个模块:MCU 核心控制单元、电源模块、液晶显示模块和 NRF 无线 收发模块;软件部分为 MCU 软件开发平台和相关程序编写。硬件部分需要利用 Protel99se 画出原理图和 PC,软件部分需要利用 KeiluVision2 作为程序编辑环境。 下载程序时使用 STC89C51 处理器 ISP 程序下载器。 第二节 系统各功能模块的实现 2.1 MCU 核心控制模块的实现 2.1.1 MCU 核心控制单元的选定 在本课题研究中 MCU 核心控制器采用宏晶公司的 40 引脚 STC89C52RC 系列单 片机实现,封装及引脚功能如图 2.所示: - 4 -

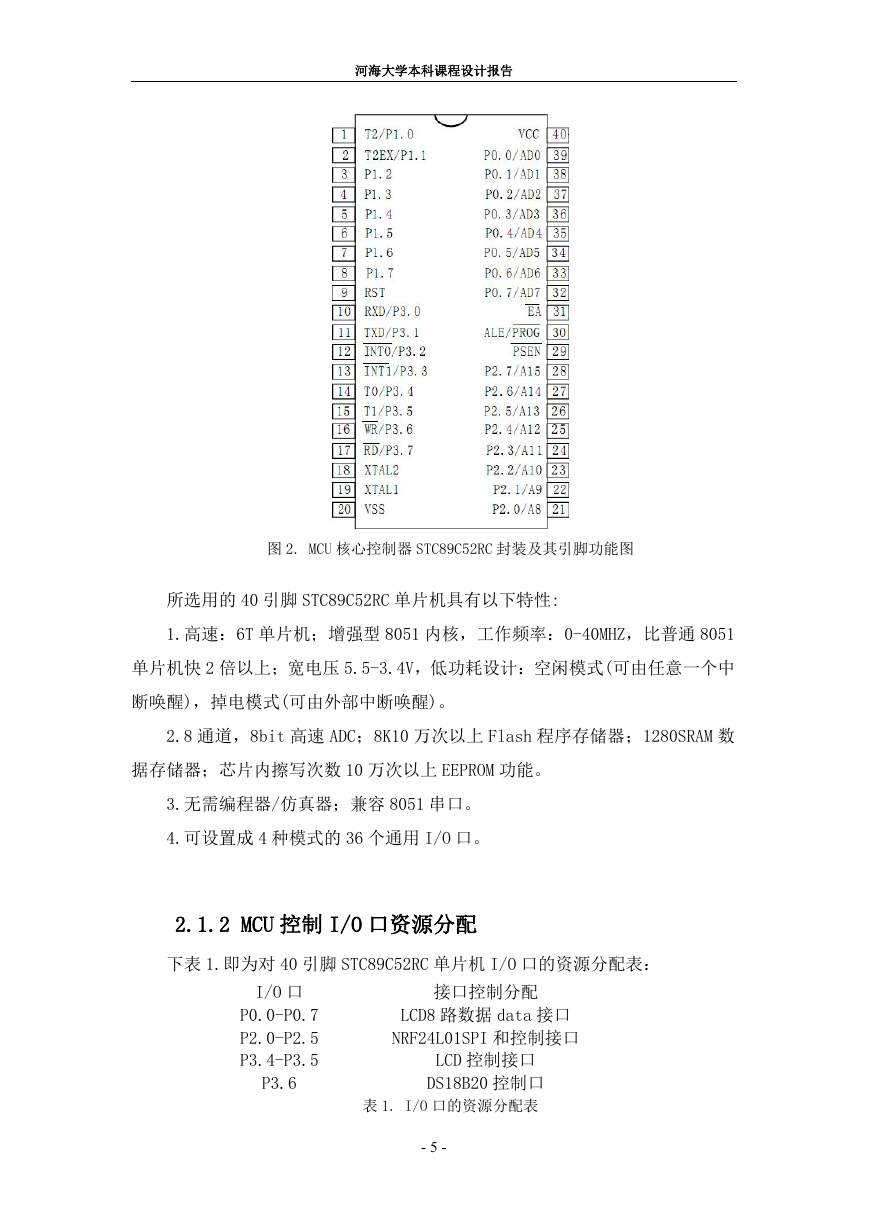

河海大学本科课程设计报告 图 2. MCU 核心控制器 STC89C52RC 封装及其引脚功能图 所选用的 40 引脚 STC89C52RC 单片机具有以下特性: 1.高速:6T 单片机;增强型 8051 内核,工作频率:0-40MHZ,比普通 8051 单片机快 2 倍以上;宽电压 5.5-3.4V,低功耗设计:空闲模式(可由任意一个中 断唤醒),掉电模式(可由外部中断唤醒)。 2.8 通道,8bit 高速 ADC;8K10 万次以上 Flash 程序存储器;1280SRAM 数 据存储器;芯片内擦写次数 10 万次以上 EEPROM 功能。 3.无需编程器/仿真器;兼容 8051 串口。 4.可设置成 4 种模式的 36 个通用 I/O 口。 2.1.2 MCU 控制 I/O 口资源分配 下表 1.即为对 40 引脚 STC89C52RC 单片机 I/O 口的资源分配表: I/O 口 P0.0-P0.7 P2.0-P2.5 P3.4-P3.5 P3.6 接口控制分配 LCD8 路数据 data 接口 NRF24L01SPI 和控制接口 LCD 控制接口 DS18B20 控制口 表 1. I/O 口的资源分配表 - 5 -

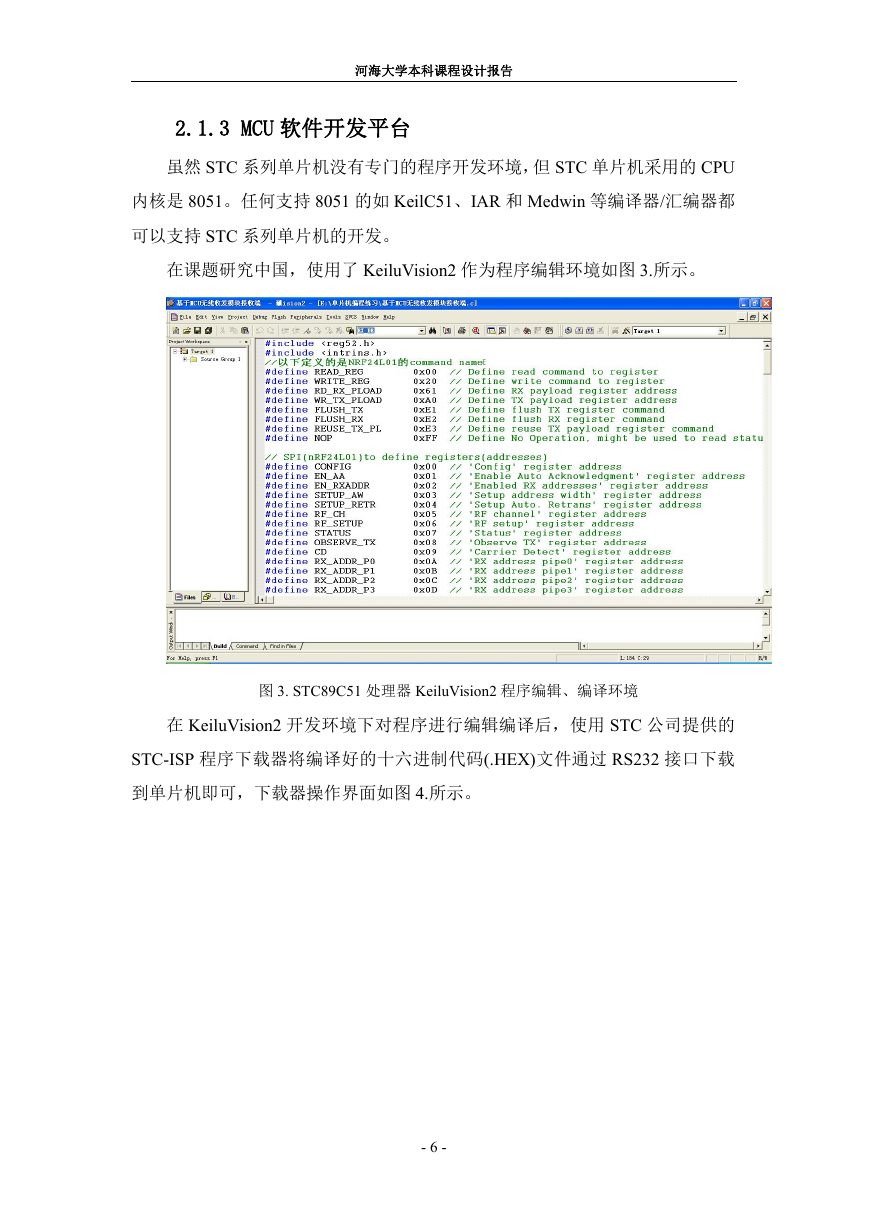

河海大学本科课程设计报告 2.1.3 MCU 软件开发平台 虽然 STC 系列单片机没有专门的程序开发环境,但 STC 单片机采用的 CPU 内核是 8051。任何支持 8051 的如 KeilC51、IAR 和 Medwin 等编译器/汇编器都 可以支持 STC 系列单片机的开发。 在课题研究中国,使用了 KeiluVision2 作为程序编辑环境如图 3.所示。 图 3. STC89C51 处理器 KeiluVision2 程序编辑、编译环境 在 KeiluVision2 开发环境下对程序进行编辑编译后,使用 STC 公司提供的 STC-ISP 程序下载器将编译好的十六进制代码(.HEX)文件通过 RS232 接口下载 到单片机即可,下载器操作界面如图 4.所示。 - 6 -

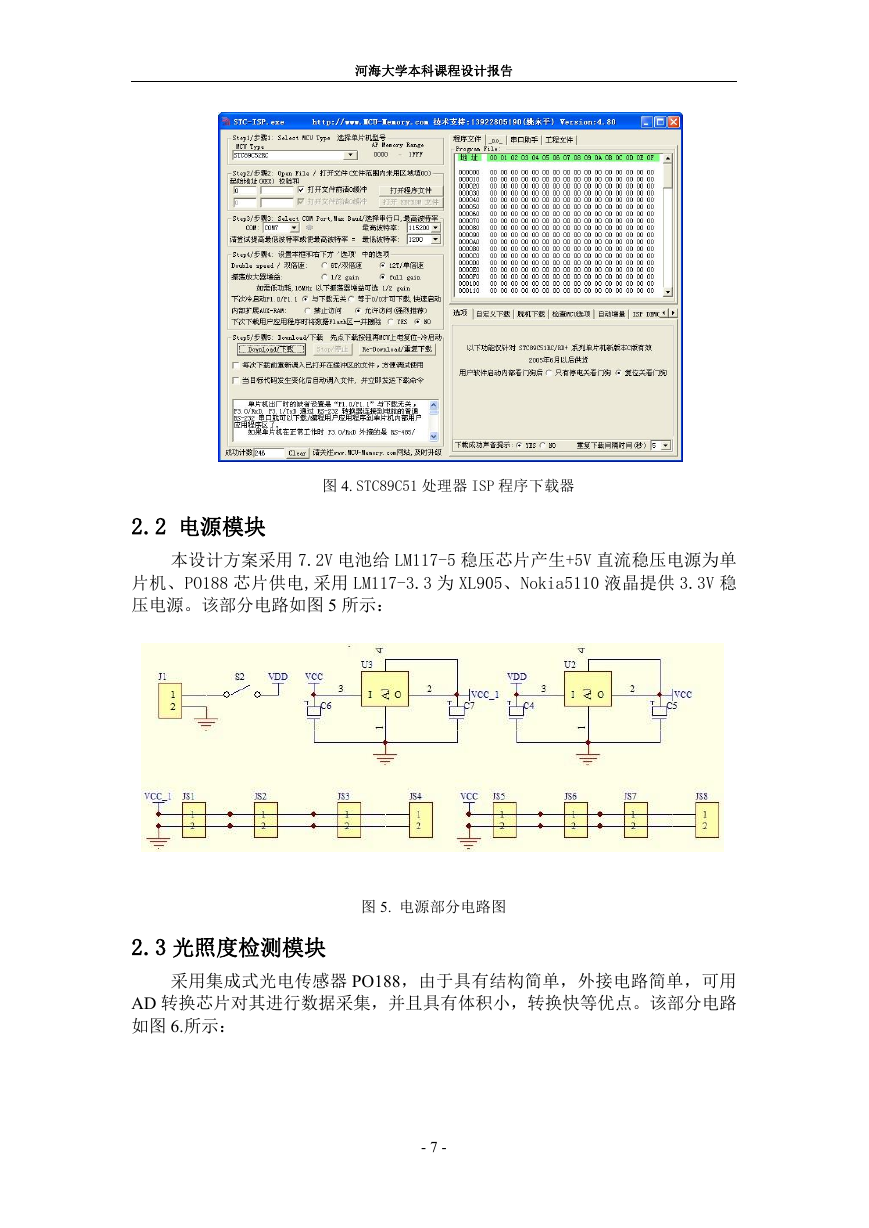

河海大学本科课程设计报告 图 4. STC89C51 处理器 ISP 程序下载器 2.2 电源模块 本设计方案采用 7.2V 电池给 LM117-5 稳压芯片产生+5V 直流稳压电源为单 片机、PO188 芯片供电,采用 LM117-3.3 为 XL905、Nokia5110 液晶提供 3.3V 稳 压电源。该部分电路如图 5 所示: 图 5. 电源部分电路图 2.3 光照度检测模块 采用集成式光电传感器 PO188,由于具有结构简单,外接电路简单,可用 AD 转换芯片对其进行数据采集,并且具有体积小,转换快等优点。该部分电路 如图 6.所示: - 7 -

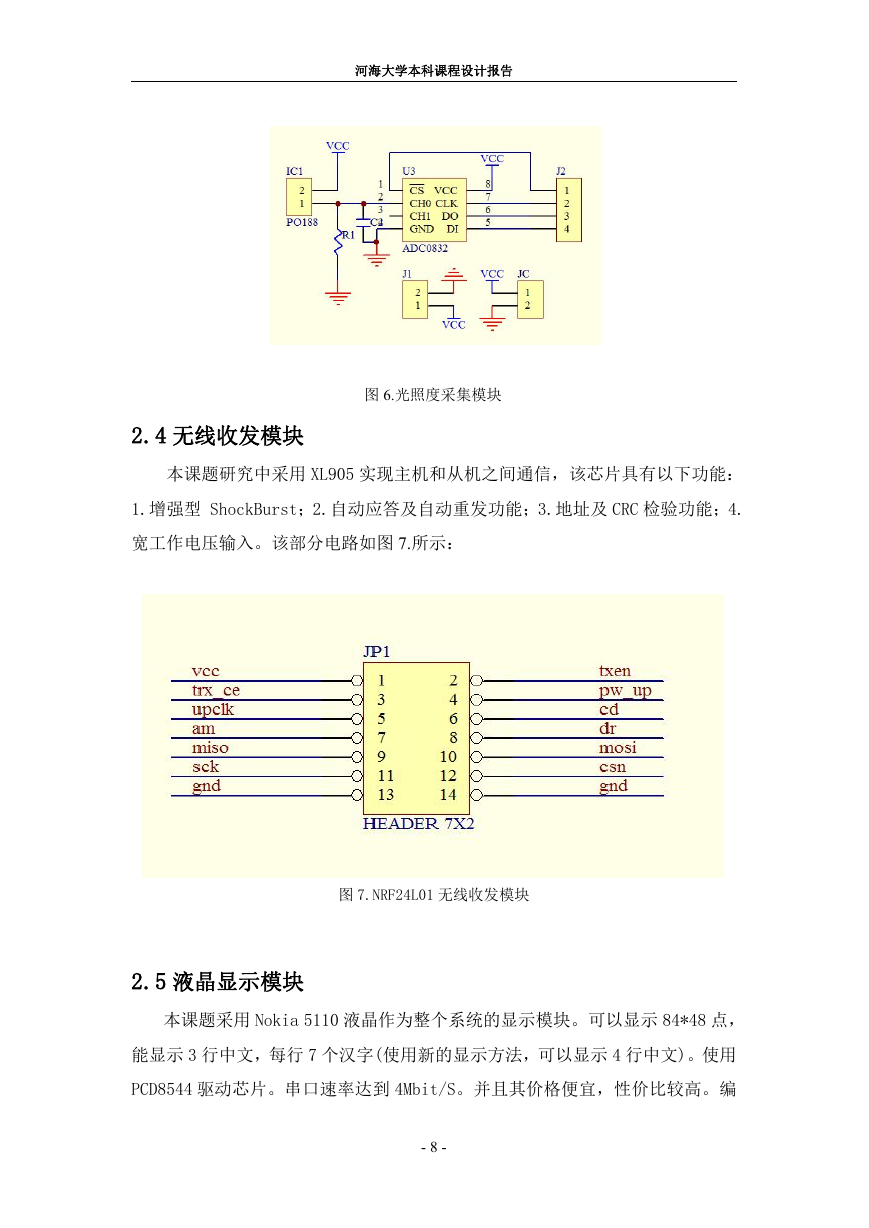

河海大学本科课程设计报告 图 6.光照度采集模块 2.4 无线收发模块 本课题研究中采用 XL905 实现主机和从机之间通信,该芯片具有以下功能: 1.增强型 ShockBurst;2.自动应答及自动重发功能;3.地址及 CRC 检验功能;4. 宽工作电压输入。该部分电路如图 7.所示: 图 7.NRF24L01 无线收发模块 2.5 液晶显示模块 本课题采用 Nokia 5110 液晶作为整个系统的显示模块。可以显示 84*48 点, 能显示 3 行中文,每行 7 个汉字(使用新的显示方法,可以显示 4 行中文)。使用 PCD8544 驱动芯片。串口速率达到 4Mbit/S。并且其价格便宜,性价比较高。编 - 8 -
