ncr atm故障代码表.doc

发布时间：2022-06-16 发布人：admin 分类：说明书 资料大小：0.18M 资料格式：doc 举报 版权申诉
第1页 / 共58页
第2页 / 共58页
第3页 / 共58页
第4页 / 共58页
第5页 / 共58页
第6页 / 共58页
第7页 / 共58页
第8页 / 共58页
资料共58页，剩余部分请下载后查看

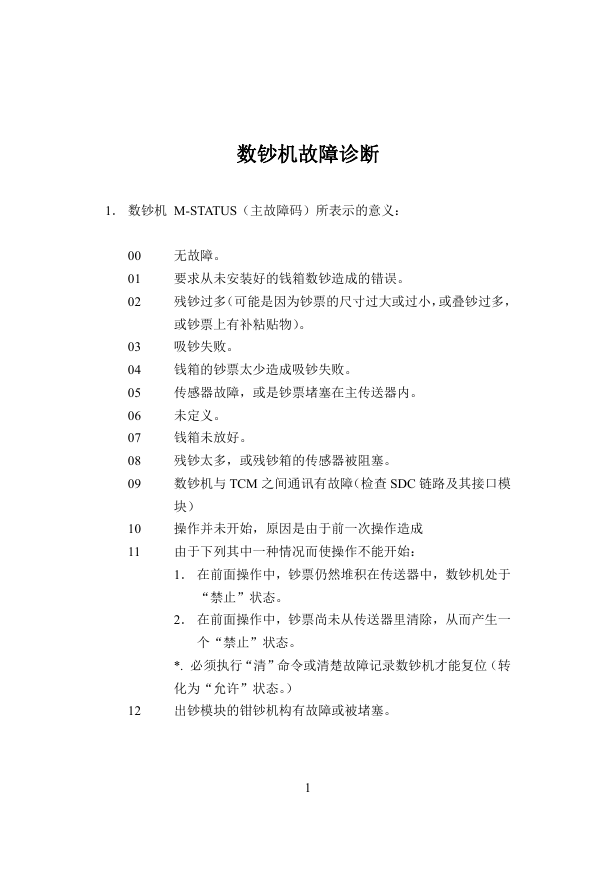

    数钞机故障诊断 1． 数钞机 M-STATUS（主故障码）所表示的意义： 00 01 02 03 04 05 06 07 08 09 10 11 无故障。 要求从未安装好的钱箱数钞造成的错误。 残钞过多（可能是因为钞票的尺寸过大或过小，或叠钞过多， 或钞票上有补粘贴物）。 吸钞失败。 钱箱的钞票太少造成吸钞失败。 传感器故障，或是钞票堵塞在主传送器内。 未定义。 钱箱未放好。 残钞太多，或残钞箱的传感器被阻塞。 数钞机与 TCM 之间通讯有故障（检查 SDC 链路及其接口模 块） 操作并未开始，原因是由于前一次操作造成 由于下列其中一种情况而使操作不能开始： 1． 在前面操作中，钞票仍然堆积在传送器中，数钞机处于 “禁止”状态。 2． 在前面操作中，钞票尚未从传送器里清除，从而产生一 个“禁止”状态。 *. 必须执行“清”命令或清楚故障记录数钞机才能复位（转 化为“允许”状态。） 12 出钞模块的钳钞机构有故障或被堵塞。 1

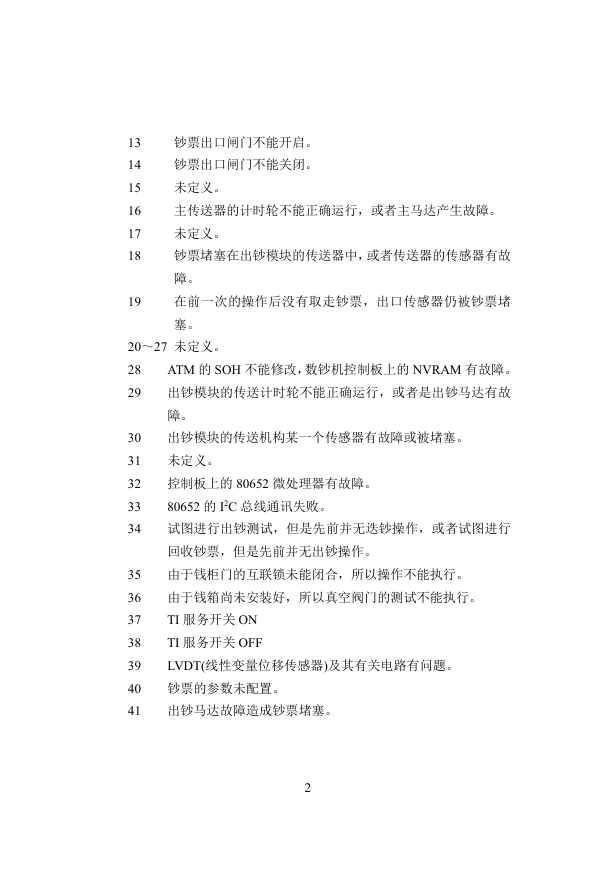

    13 14 15 16 17 18 19 钞票出口闸门不能开启。 钞票出口闸门不能关闭。 未定义。 主传送器的计时轮不能正确运行，或者主马达产生故障。 未定义。 钞票堵塞在出钞模块的传送器中，或者传送器的传感器有故 障。 在前一次的操作后没有取走钞票，出口传感器仍被钞票堵 塞。 20～27 未定义。 28 ATM 的 SOH 不能修改，数钞机控制板上的 NVRAM 有故障。 29 出钞模块的传送计时轮不能正确运行，或者是出钞马达有故 障。 30 出钞模块的传送机构某一个传感器有故障或被堵塞。 31 未定义。 32 控制板上的 80652 微处理器有故障。 33 34 试图进行出钞测试，但是先前并无迭钞操作，或者试图进行 80652 的 I2C 总线通讯失败。 回收钞票，但是先前并无出钞操作。 35 由于钱柜门的互联锁未能闭合，所以操作不能执行。 36 由于钱箱尚未安装好，所以真空阀门的测试不能执行。 37 38 39 40 钞票的参数未配置。 41 出钞马达故障造成钞票堵塞。 TI 服务开关 ON TI 服务开关 OFF LVDT(线性变量位移传感器)及其有关电路有问题。 2

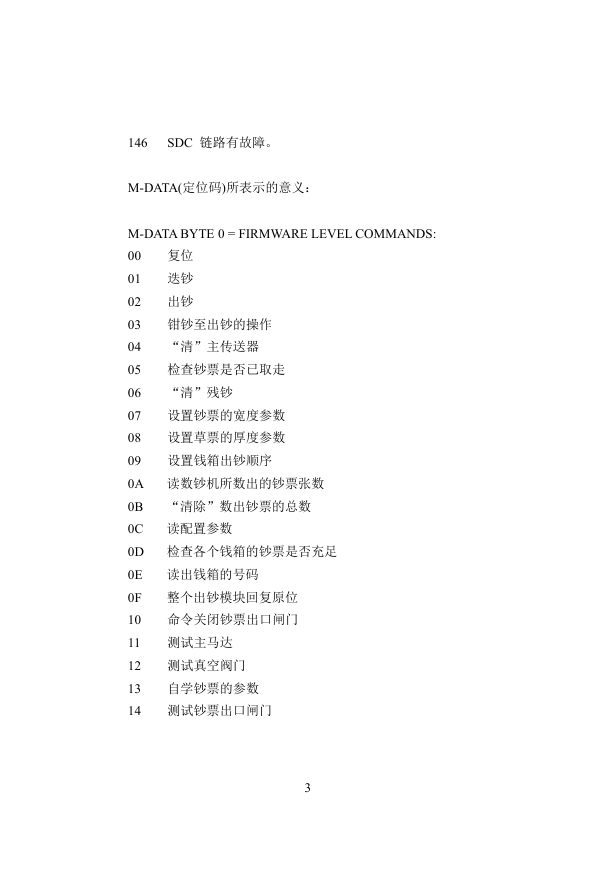

    146 SDC 链路有故障。 M-DATA(定位码)所表示的意义： M-DATA BYTE 0 = FIRMWARE LEVEL COMMANDS: 00 复位 01 迭钞 02 出钞 03 钳钞至出钞的操作 04 “清”主传送器 05 检查钞票是否已取走 06 “清”残钞 07 设置钞票的宽度参数 08 设置草票的厚度参数 09 设置钱箱出钞顺序 0A 读数钞机所数出的钞票张数 0B “清除”数出钞票的总数 0C 读配置参数 0D 检查各个钱箱的钞票是否充足 0E 读出钱箱的号码 0F 整个出钞模块回复原位 10 命令关闭钞票出口闸门 11 12 测试真空阀门 13 自学钞票的参数 14 测试钞票出口闸门 测试主马达 3

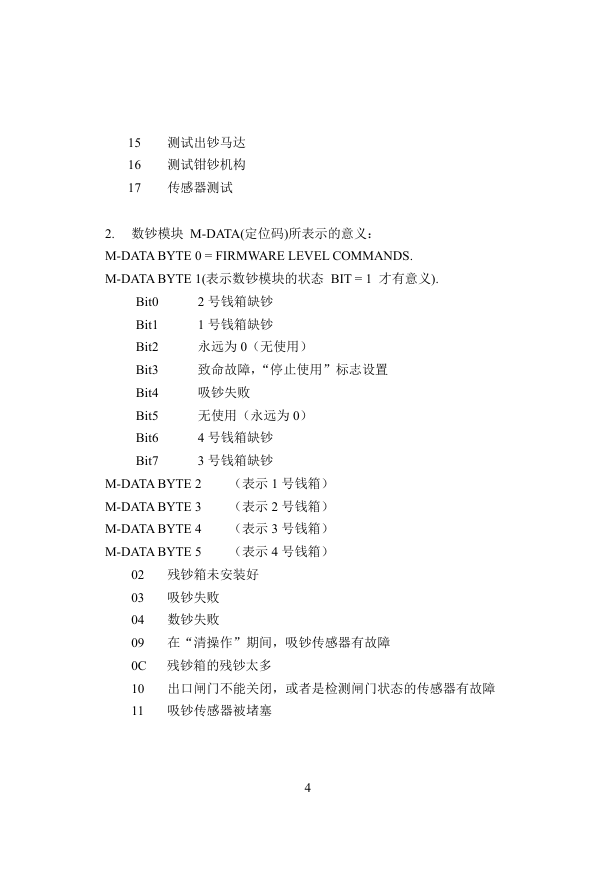

    15 测试出钞马达 16 测试钳钞机构 17 传感器测试 2. 数钞模块 M-DATA(定位码)所表示的意义： M-DATA BYTE 0 = FIRMWARE LEVEL COMMANDS. M-DATA BYTE 1(表示数钞模块的状态 BIT = 1 才有意义). Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7 2 号钱箱缺钞 1 号钱箱缺钞 永远为 0（无使用） 致命故障，“停止使用”标志设置 吸钞失败 无使用（永远为 0） 4 号钱箱缺钞 3 号钱箱缺钞 M-DATA BYTE 2 M-DATA BYTE 3 M-DATA BYTE 4 M-DATA BYTE 5 （表示 1 号钱箱） （表示 2 号钱箱） （表示 3 号钱箱） （表示 4 号钱箱） 02 残钞箱未安装好 03 吸钞失败 04 数钞失败 09 在“清操作”期间，吸钞传感器有故障 0C 残钞箱的残钞太多 10 出口闸门不能关闭，或者是检测闸门状态的传感器有故障 11 吸钞传感器被堵塞 4

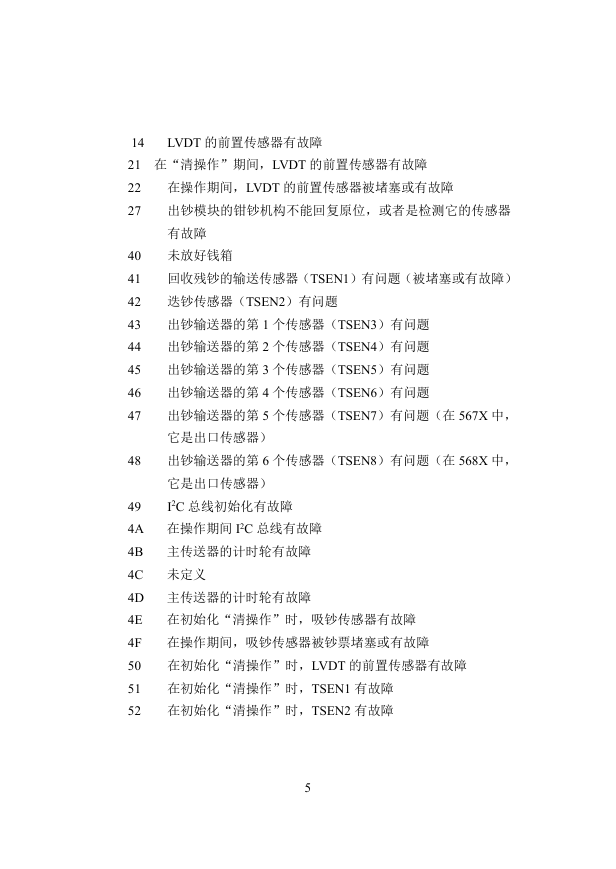

    LVDT 的前置传感器有故障 14 21 在“清操作”期间，LVDT 的前置传感器有故障 22 在操作期间，LVDT 的前置传感器被堵塞或有故障 27 出钞模块的钳钞机构不能回复原位，或者是检测它的传感器 有故障 40 未放好钱箱 41 回收残钞的输送传感器（TSEN1）有问题（被堵塞或有故障） 42 迭钞传感器（TSEN2）有问题 43 出钞输送器的第 1 个传感器（TSEN3）有问题 44 出钞输送器的第 2 个传感器（TSEN4）有问题 45 出钞输送器的第 3 个传感器（TSEN5）有问题 46 出钞输送器的第 4 个传感器（TSEN6）有问题 47 出钞输送器的第 5 个传感器（TSEN7）有问题（在 567X 中， 它是出口传感器） 48 出钞输送器的第 6 个传感器（TSEN8）有问题（在 568X 中， 它是出口传感器） I2C 总线初始化有故障 49 4A 在操作期间 I2C 总线有故障 4B 主传送器的计时轮有故障 4C 未定义 4D 主传送器的计时轮有故障 4E 在初始化“清操作”时，吸钞传感器有故障 4F 在操作期间，吸钞传感器被钞票堵塞或有故障 50 在初始化“清操作”时，LVDT 的前置传感器有故障 51 在初始化“清操作”时，TSEN1 有故障 52 在初始化“清操作”时，TSEN2 有故障 5

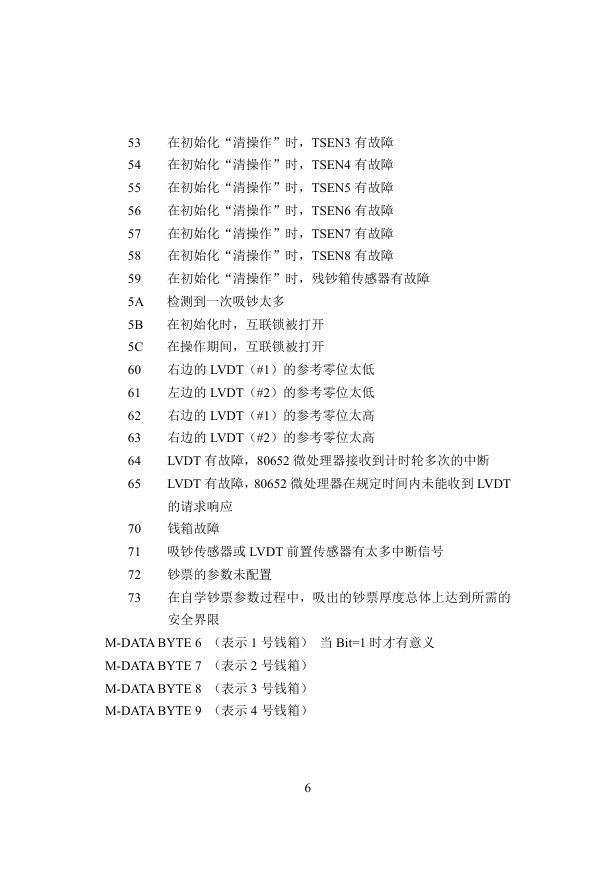

    53 在初始化“清操作”时，TSEN3 有故障 54 在初始化“清操作”时，TSEN4 有故障 55 在初始化“清操作”时，TSEN5 有故障 56 在初始化“清操作”时，TSEN6 有故障 57 在初始化“清操作”时，TSEN7 有故障 58 在初始化“清操作”时，TSEN8 有故障 59 在初始化“清操作”时，残钞箱传感器有故障 5A 检测到一次吸钞太多 5B 在初始化时，互联锁被打开 5C 在操作期间，互联锁被打开 60 右边的 LVDT（#1）的参考零位太低 61 左边的 LVDT（#2）的参考零位太低 62 右边的 LVDT（#1）的参考零位太高 63 右边的 LVDT（#2）的参考零位太高 64 65 LVDT 有故障，80652 微处理器接收到计时轮多次的中断 LVDT 有故障，80652 微处理器在规定时间内未能收到 LVDT 的请求响应 70 钱箱故障 71 吸钞传感器或 LVDT 前置传感器有太多中断信号 72 钞票的参数未配置 73 在自学钞票参数过程中，吸出的钞票厚度总体上达到所需的 安全界限 M-DATA BYTE 6 （表示 1 号钱箱） 当 Bit=1 时才有意义 M-DATA BYTE 7 （表示 2 号钱箱） M-DATA BYTE 8 （表示 3 号钱箱） M-DATA BYTE 9 （表示 4 号钱箱） 6

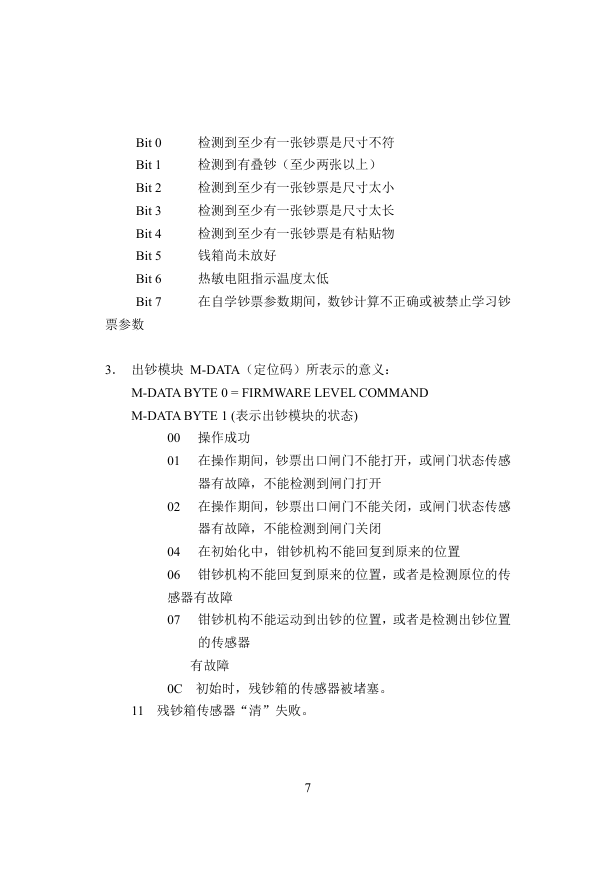

    Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 票参数 检测到至少有一张钞票是尺寸不符 检测到有叠钞（至少两张以上） 检测到至少有一张钞票是尺寸太小 检测到至少有一张钞票是尺寸太长 检测到至少有一张钞票是有粘贴物 钱箱尚未放好 热敏电阻指示温度太低 在自学钞票参数期间，数钞计算不正确或被禁止学习钞 3． 出钞模块 M-DATA（定位码）所表示的意义： M-DATA BYTE 0 = FIRMWARE LEVEL COMMAND M-DATA BYTE 1 (表示出钞模块的状态) 00 操作成功 01 在操作期间，钞票出口闸门不能打开，或闸门状态传感 器有故障，不能检测到闸门打开 02 在操作期间，钞票出口闸门不能关闭，或闸门状态传感 器有故障，不能检测到闸门关闭 04 在初始化中，钳钞机构不能回复到原来的位置 06 钳钞机构不能回复到原来的位置，或者是检测原位的传 感器有故障 07 钳钞机构不能运动到出钞的位置，或者是检测出钞位置 的传感器 有故障 0C 初始时，残钞箱的传感器被堵塞。 11 残钞箱传感器“清”失败。 7

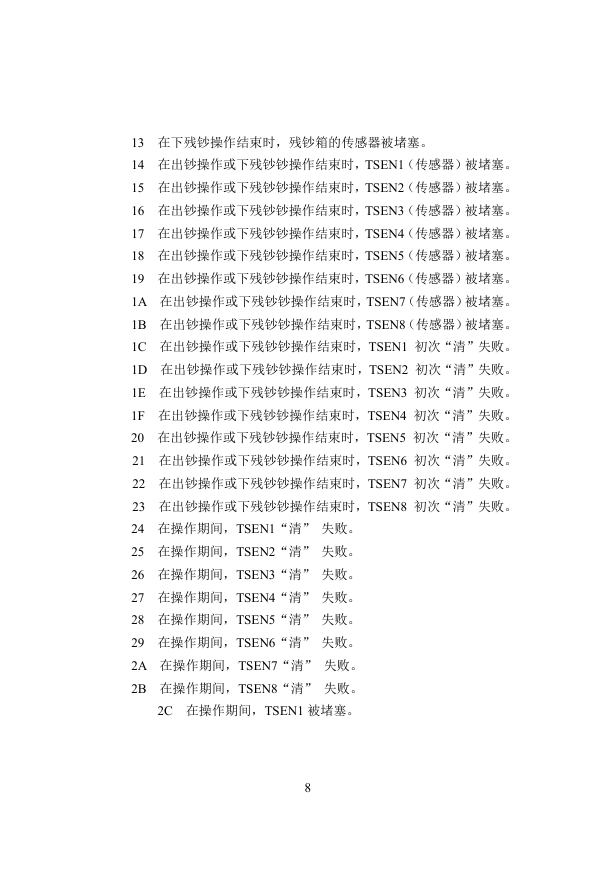

    13 在下残钞操作结束时，残钞箱的传感器被堵塞。 14 在出钞操作或下残钞钞操作结束时，TSEN1（传感器）被堵塞。 15 在出钞操作或下残钞钞操作结束时，TSEN2（传感器）被堵塞。 16 在出钞操作或下残钞钞操作结束时，TSEN3（传感器）被堵塞。 17 在出钞操作或下残钞钞操作结束时，TSEN4（传感器）被堵塞。 18 在出钞操作或下残钞钞操作结束时，TSEN5（传感器）被堵塞。 19 在出钞操作或下残钞钞操作结束时，TSEN6（传感器）被堵塞。 1A 在出钞操作或下残钞钞操作结束时，TSEN7（传感器）被堵塞。 1B 在出钞操作或下残钞钞操作结束时，TSEN8（传感器）被堵塞。 1C 在出钞操作或下残钞钞操作结束时，TSEN1 初次“清”失败。 1D 在出钞操作或下残钞钞操作结束时，TSEN2 初次“清”失败。 1E 在出钞操作或下残钞钞操作结束时，TSEN3 初次“清”失败。 1F 在出钞操作或下残钞钞操作结束时，TSEN4 初次“清”失败。 20 在出钞操作或下残钞钞操作结束时，TSEN5 初次“清”失败。 21 在出钞操作或下残钞钞操作结束时，TSEN6 初次“清”失败。 22 在出钞操作或下残钞钞操作结束时，TSEN7 初次“清”失败。 23 在出钞操作或下残钞钞操作结束时，TSEN8 初次“清”失败。 24 在操作期间，TSEN1“清” 失败。 25 在操作期间，TSEN2“清” 失败。 26 在操作期间，TSEN3“清” 失败。 27 在操作期间，TSEN4“清” 失败。 28 在操作期间，TSEN5“清” 失败。 29 在操作期间，TSEN6“清” 失败。 2A 在操作期间，TSEN7“清” 失败。 2B 在操作期间，TSEN8“清” 失败。 2C 在操作期间，TSEN1 被堵塞。 8
