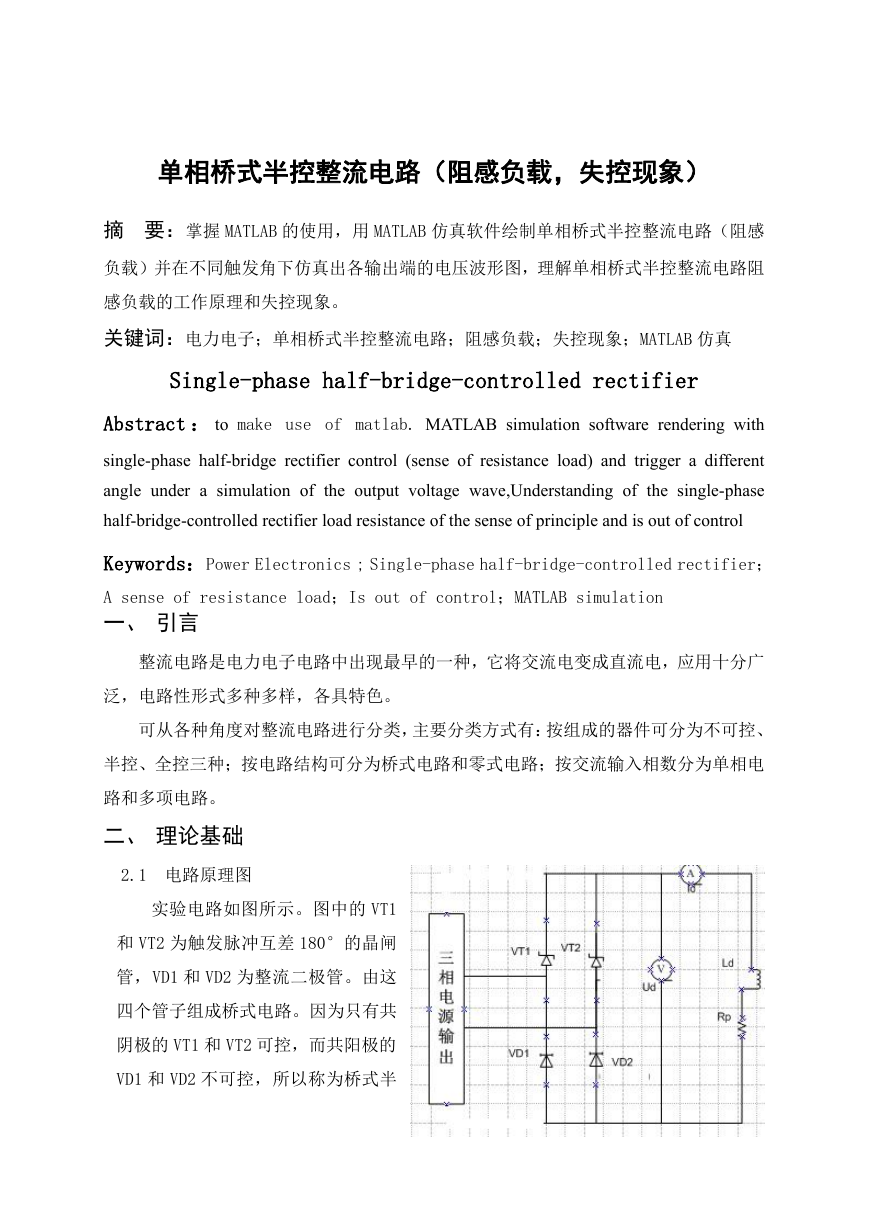

    单相桥式半控整流电路（阻感负载，失控现象） 摘 要：掌握 MATLAB 的使用，用 MATLAB 仿真软件绘制单相桥式半控整流电路（阻感 负载）并在不同触发角下仿真出各输出端的电压波形图，理解单相桥式半控整流电路阻 感负载的工作原理和失控现象。 关键词：电力电子；单相桥式半控整流电路；阻感负载；失控现象；MATLAB 仿真 Single-phase half-bridge-controlled rectifier Abstract ： to make use of matlab. MATLAB simulation software rendering with single-phase half-bridge rectifier control (sense of resistance load) and trigger a different angle under a simulation of the output voltage wave,Understanding of the single-phase half-bridge-controlled rectifier load resistance of the sense of principle and is out of control Keywords：Power Electronics ; Single-phase half-bridge-controlled rectifier； A sense of resistance load；Is out of control；MATLAB simulation 一、 引言 整流电路是电力电子电路中出现最早的一种，它将交流电变成直流电，应用十分广 泛，电路性形式多种多样，各具特色。 可从各种角度对整流电路进行分类，主要分类方式有：按组成的器件可分为不可控、 半控、全控三种；按电路结构可分为桥式电路和零式电路；按交流输入相数分为单相电 路和多项电路。 二、 理论基础 2.1 电路原理图 实验电路如图所示。图中的 VT1 和 VT2 为触发脉冲互差 180°的晶闸 管，VD1 和 VD2 为整流二极管。由这 四个管子组成桥式电路。因为只有共 阴极的 VT1 和 VT2 可控，而共阳极的 VD1 和 VD2 不可控，所以称为桥式半

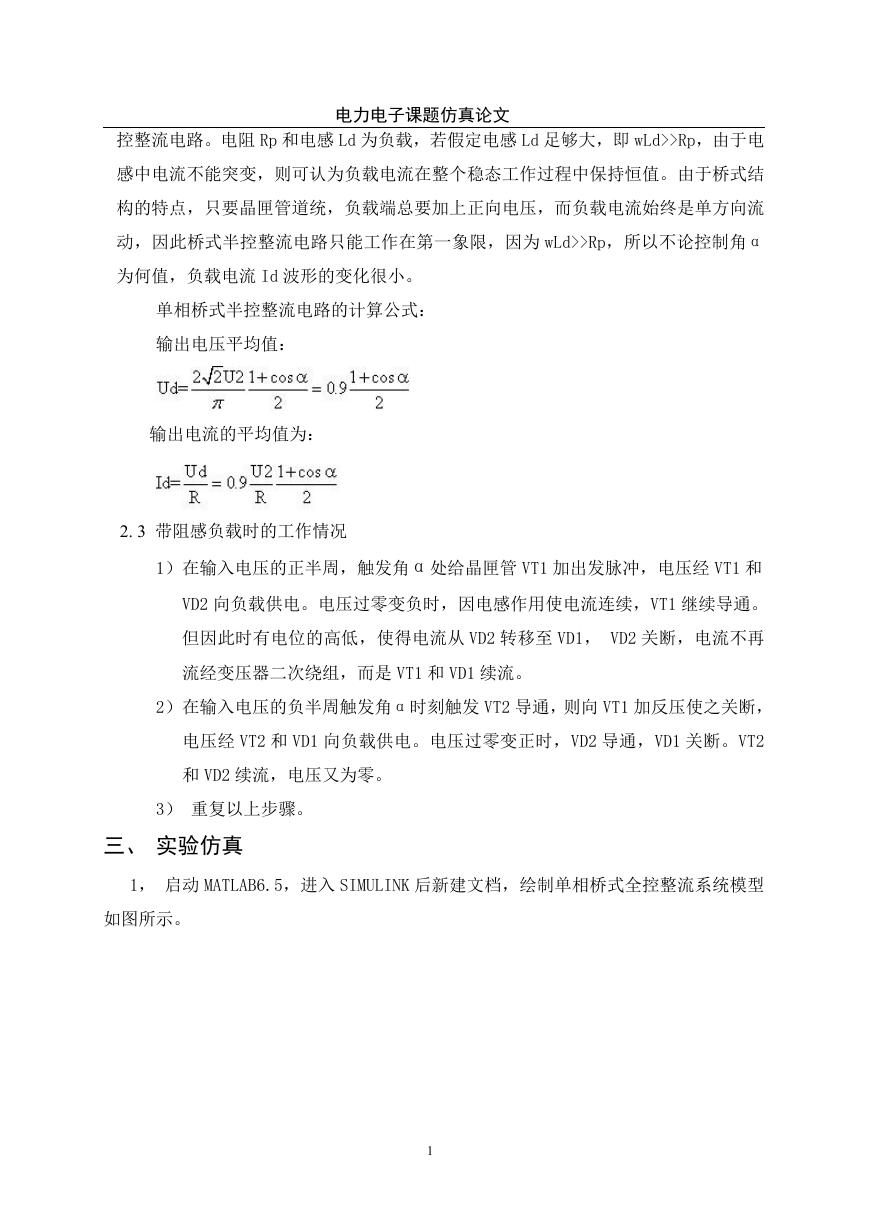

    电力电子课题仿真论文 控整流电路。电阻 Rp 和电感 Ld 为负载，若假定电感 Ld 足够大，即 wLd>>Rp，由于电 感中电流不能突变，则可认为负载电流在整个稳态工作过程中保持恒值。由于桥式结 构的特点，只要晶匣管道统，负载端总要加上正向电压，而负载电流始终是单方向流 动，因此桥式半控整流电路只能工作在第一象限，因为 wLd>>Rp，所以不论控制角α 为何值，负载电流 Id 波形的变化很小。 单相桥式半控整流电路的计算公式： 输出电压平均值： 输出电流的平均值为： 2. 3 带阻感负载时的工作情况 1）在输入电压的正半周，触发角α处给晶匣管 VT1 加出发脉冲，电压经 VT1 和 VD2 向负载供电。电压过零变负时，因电感作用使电流连续，VT1 继续导通。 但因此时有电位的高低，使得电流从 VD2 转移至 VD1， VD2 关断，电流不再 流经变压器二次绕组，而是 VT1 和 VD1 续流。 2）在输入电压的负半周触发角α时刻触发 VT2 导通，则向 VT1 加反压使之关断， 电压经 VT2 和 VD1 向负载供电。电压过零变正时，VD2 导通，VD1 关断。VT2 和 VD2 续流，电压又为零。 3） 重复以上步骤。 三、 实验仿真 1， 启动 MATLAB6.5，进入 SIMULINK 后新建文档，绘制单相桥式全控整流系统模型 如图所示。 1

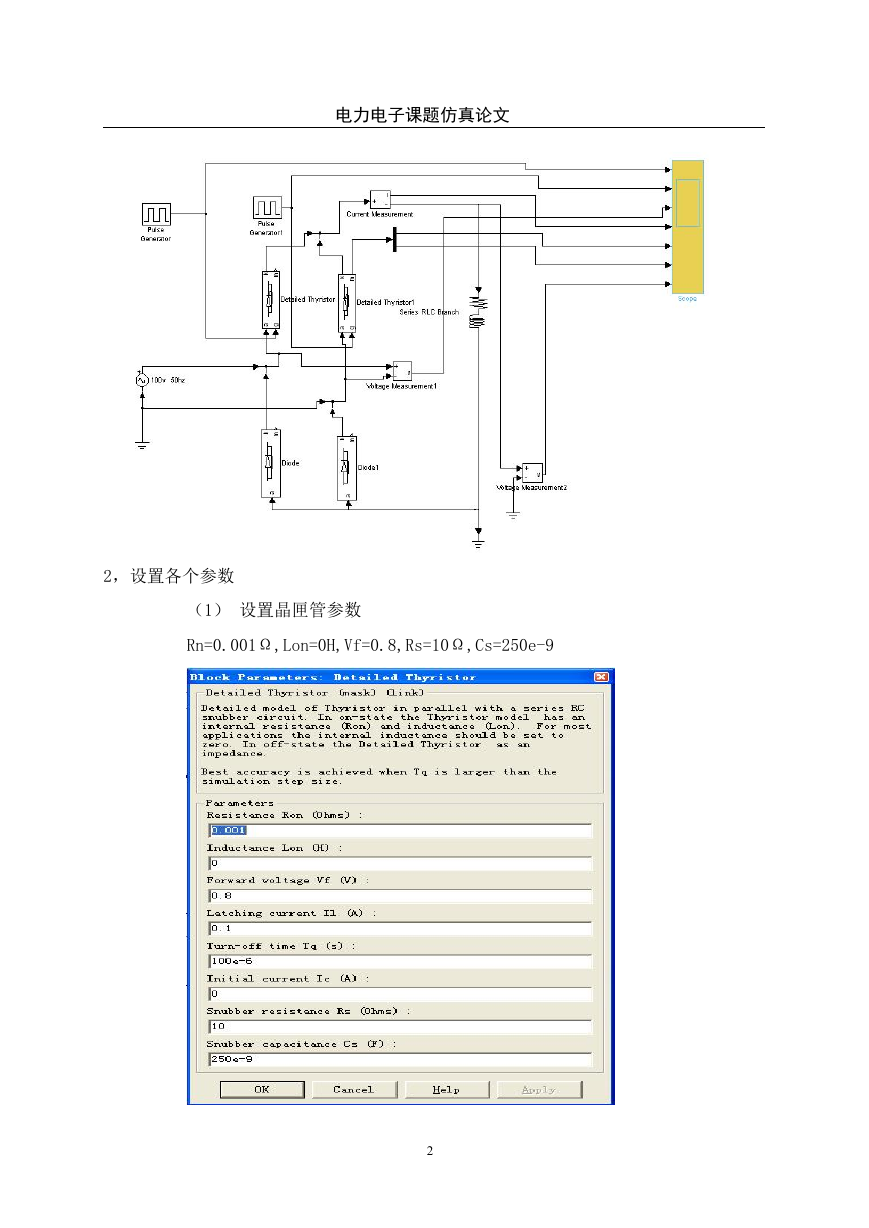

    电力电子课题仿真论文 2，设置各个参数 （1） 设置晶匣管参数 Rn=0.001Ω,Lon=0H,Vf=0.8,Rs=10Ω,Cs=250e-9 2

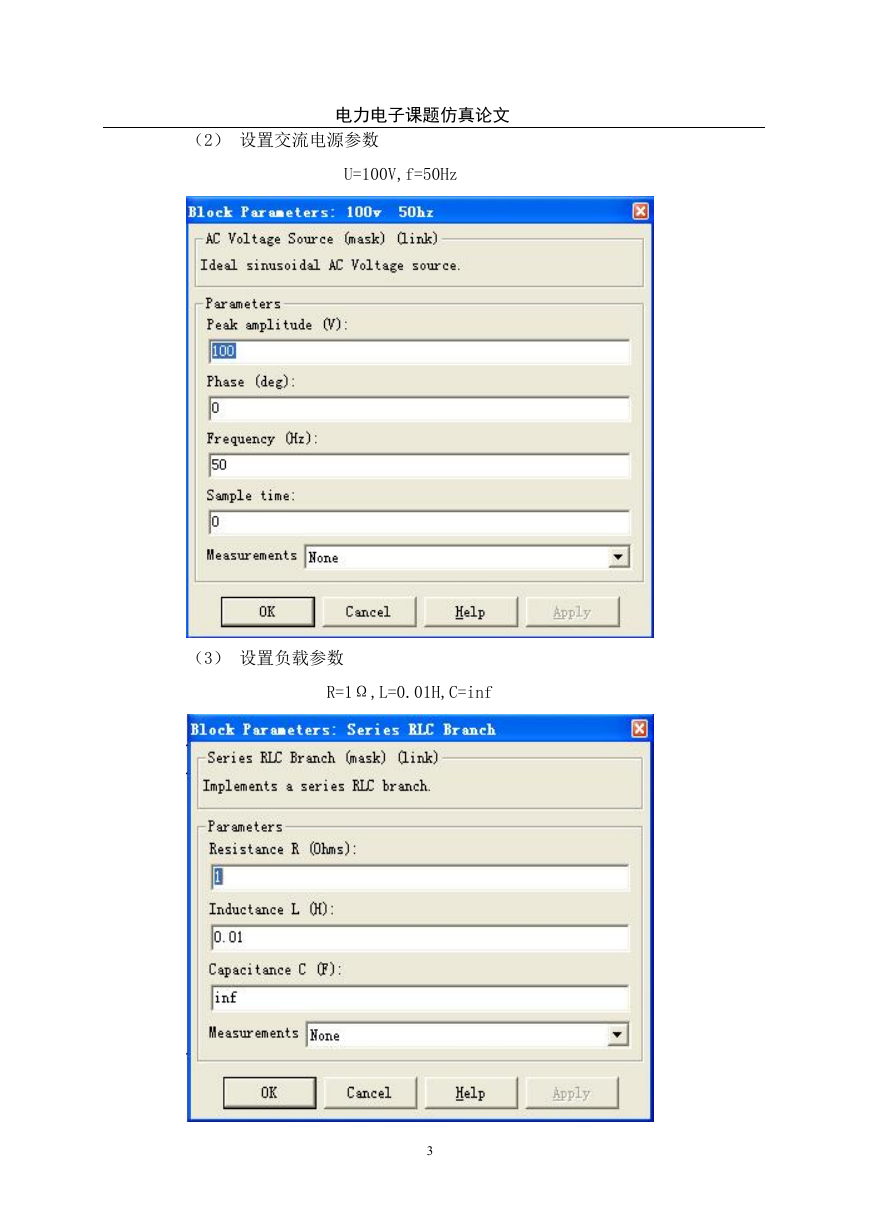

    （2） 设置交流电源参数 电力电子课题仿真论文 U=100V,f=50Hz （3） 设置负载参数 R=1Ω,L=0.01H,C=inf 3

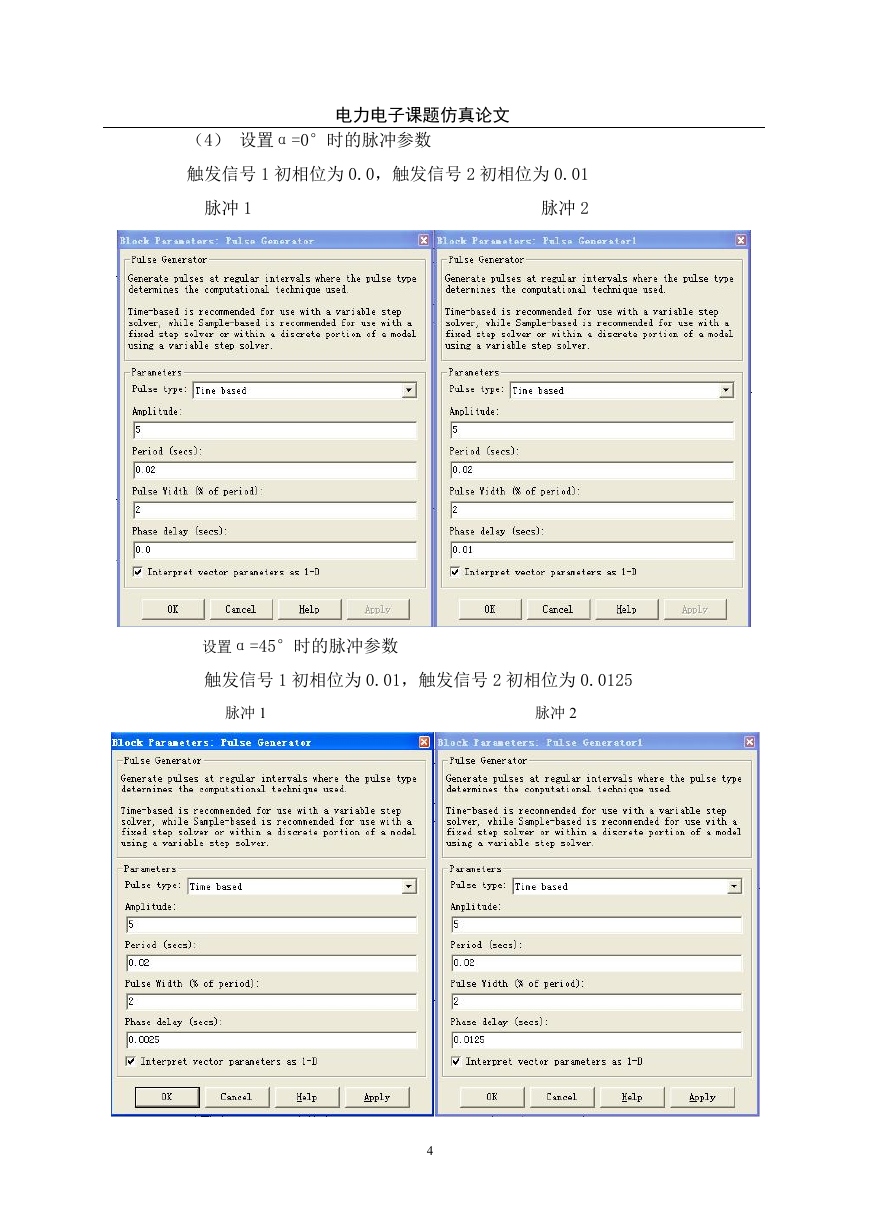

    （4） 设置α=0°时的脉冲参数 电力电子课题仿真论文 触发信号 1 初相位为 0.0，触发信号 2 初相位为 0.01 脉冲 1 脉冲 2 设置α=45°时的脉冲参数 触发信号 1 初相位为 0.01，触发信号 2 初相位为 0.0125 脉冲 1 脉冲 2 4

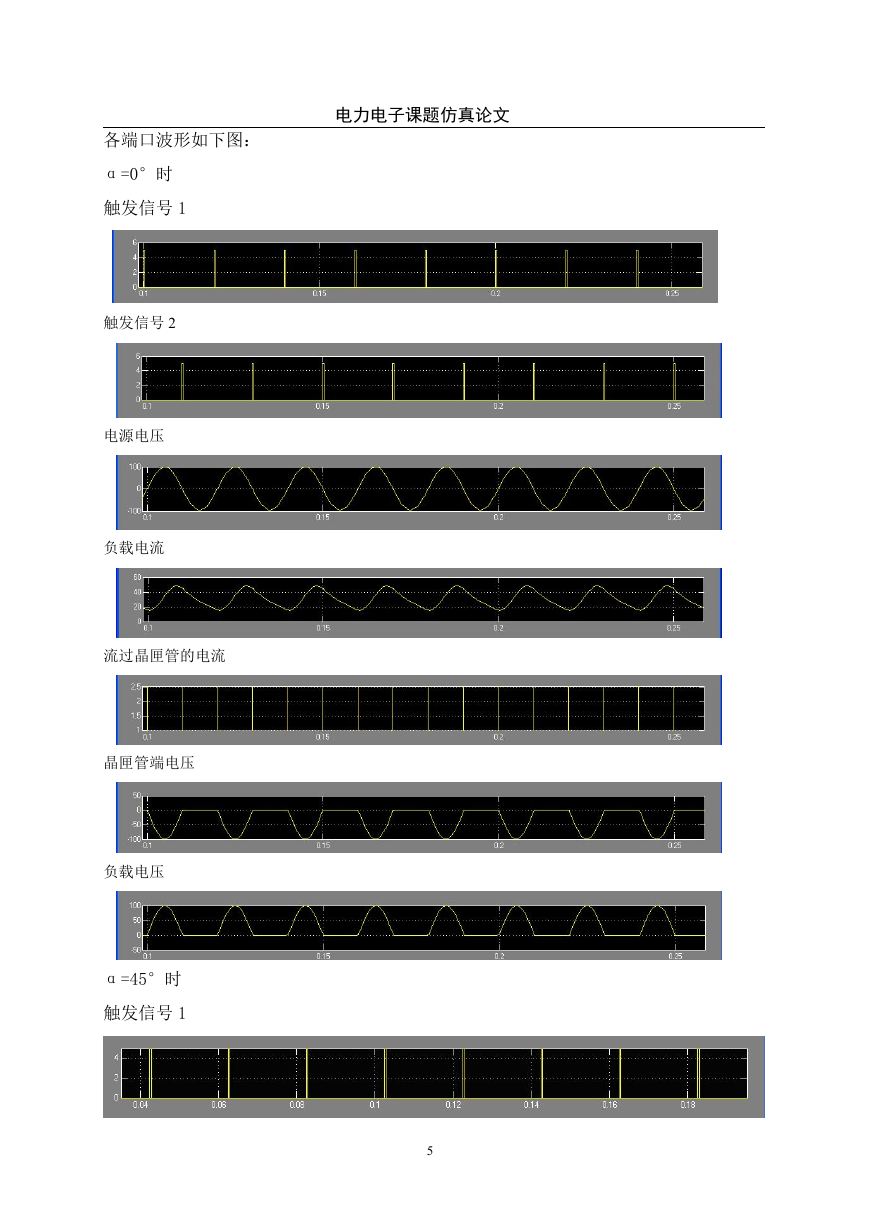

    电力电子课题仿真论文 各端口波形如下图： α=0°时 触发信号 1 触发信号 2 电源电压 负载电流 流过晶匣管的电流 晶匣管端电压 负载电压 α=45°时 触发信号 1 5

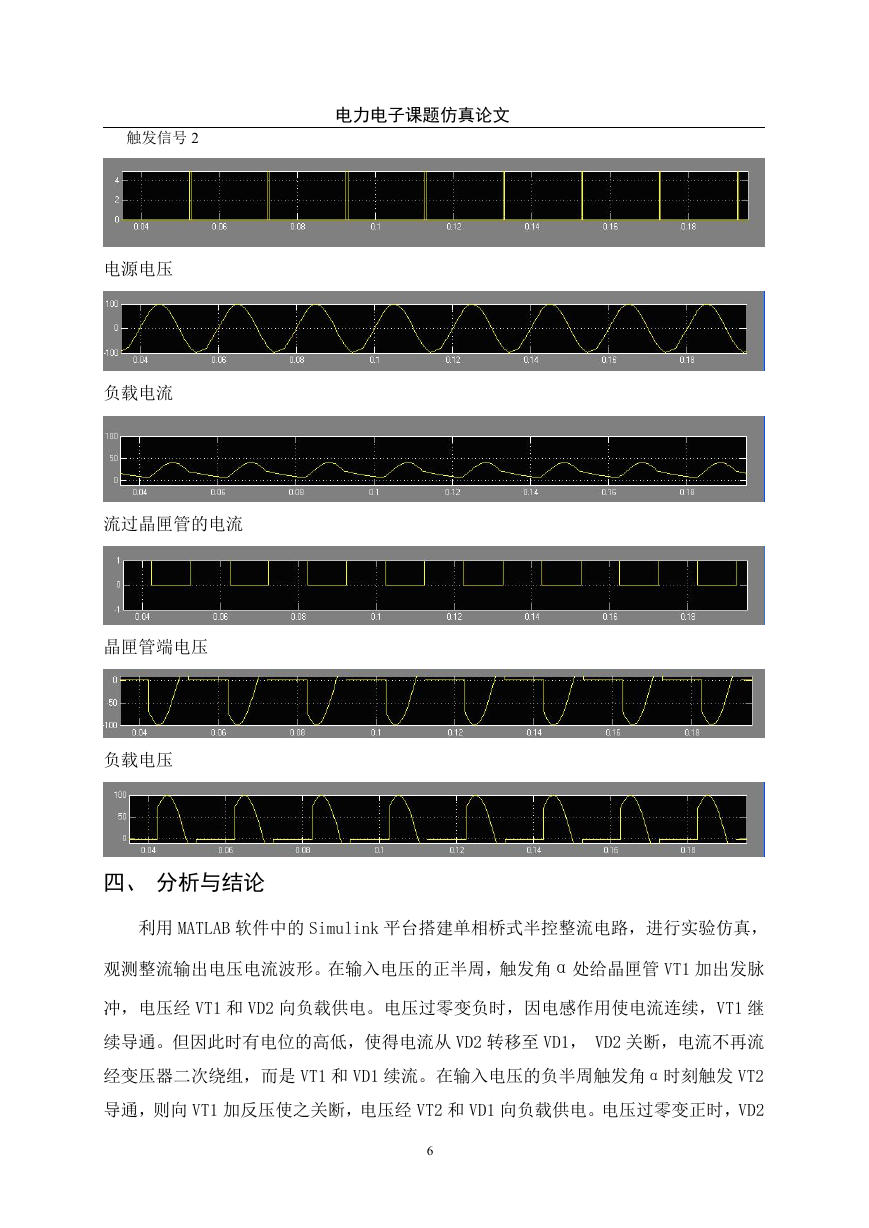

    触发信号 2 电力电子课题仿真论文 电源电压 负载电流 流过晶匣管的电流 晶匣管端电压 负载电压 四、 分析与结论 利用 MATLAB 软件中的 Simulink 平台搭建单相桥式半控整流电路，进行实验仿真， 观测整流输出电压电流波形。在输入电压的正半周，触发角α处给晶匣管 VT1 加出发脉 冲，电压经 VT1 和 VD2 向负载供电。电压过零变负时，因电感作用使电流连续，VT1 继 续导通。但因此时有电位的高低，使得电流从 VD2 转移至 VD1， VD2 关断，电流不再流 经变压器二次绕组，而是 VT1 和 VD1 续流。在输入电压的负半周触发角α时刻触发 VT2 导通，则向 VT1 加反压使之关断，电压经 VT2 和 VD1 向负载供电。电压过零变正时，VD2 6

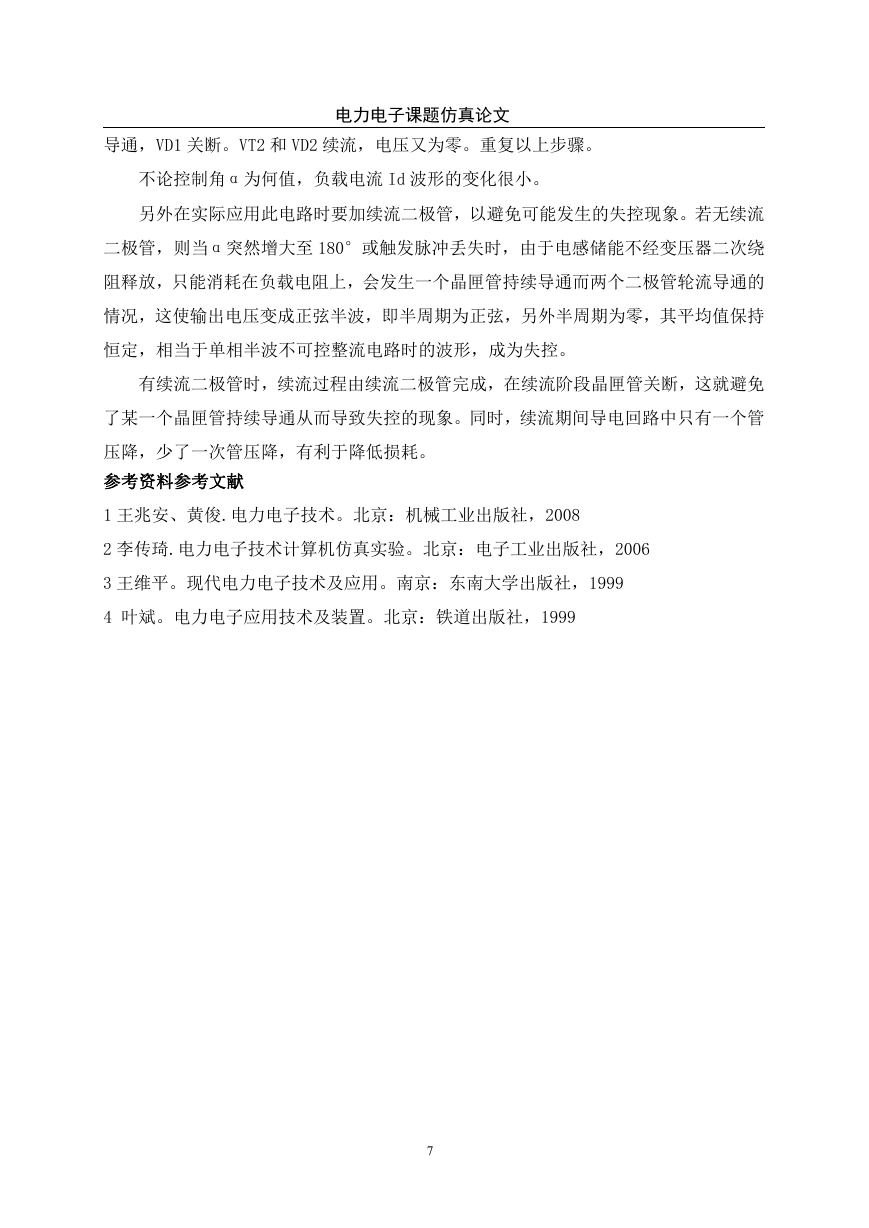

    电力电子课题仿真论文 导通，VD1 关断。VT2 和 VD2 续流，电压又为零。重复以上步骤。 不论控制角α为何值，负载电流 Id 波形的变化很小。 另外在实际应用此电路时要加续流二极管，以避免可能发生的失控现象。若无续流 二极管，则当α突然增大至 180°或触发脉冲丢失时，由于电感储能不经变压器二次绕 阻释放，只能消耗在负载电阻上，会发生一个晶匣管持续导通而两个二极管轮流导通的 情况，这使输出电压变成正弦半波，即半周期为正弦，另外半周期为零，其平均值保持 恒定，相当于单相半波不可控整流电路时的波形，成为失控。 有续流二极管时，续流过程由续流二极管完成，在续流阶段晶匣管关断，这就避免 了某一个晶匣管持续导通从而导致失控的现象。同时，续流期间导电回路中只有一个管 压降，少了一次管压降，有利于降低损耗。 参考资料参考文献 1 王兆安、黄俊.电力电子技术。北京：机械工业出版社，2008 2 李传琦.电力电子技术计算机仿真实验。北京：电子工业出版社，2006 3 王维平。现代电力电子技术及应用。南京：东南大学出版社，1999 4 叶斌。电力电子应用技术及装置。北京：铁道出版社，1999 7
