计算机辅助设计（Protel 平台） Protel 99SE 试题汇编（绘图员级）（精编版）闽南理工学院电工教研室 2007.1

目录第二单元第三单元第四单元第一单元原理图环境设置 .................................................... 2 1.1 第 1 题 ............................................................... 2 1.2 第 2 题 ............................................................... 3 1.3 第 3 题 ............................................................... 4 1.4 第 4 题 ............................................................... 5 1.5 第 5 题 ............................................................... 6 原理图库操作 ...................................................... 7 2.1 第 1 题 ............................................................... 7 2.2 第 2 题 ............................................................... 0 2.3 第 3 题 ............................................................... 0 2.4 第 4 题 ............................................................... 0 2.5 第 5 题 ............................................................... 0 原理图设计 ........................................................ 1 3.1 第 1 题 ............................................................... 1 3.2 第 2 题 ............................................................... 2 3.3 第 3 题 ............................................................... 3 3.4 第 4 题 ............................................................... 4 3.5 第 5 题 ............................................................... 5 检查原理图及生成网络表 ............................................ 6 4.1 第 1 题 ............................................................... 6 4.2 第 2 题 ............................................................... 7 4.3 第 3 题 ............................................................... 8 4.4 第 4 题 ............................................................... 9 4.5 第 5 题 .............................................................. 10 第五单元印刷线路板（PCB）环境设置 .......................................... 11 5.1 第 1 题 .............................................................. 11 5.2 第 2 题 .............................................................. 12 5.3 第 3 题 .............................................................. 13 5.4 第 4 题 .............................................................. 14 5.5 第 5 题 .............................................................. 15 PCB 库操作 ........................................................ 16 6.1 第 1 题 .............................................................. 16 6.2 第 2 题 .............................................................. 17 6.4 第 4 题 .............................................................. 19 6.5 第 5 题 .............................................................. 20 PCB 布局 .......................................................... 21 7.1 第 1 题 .............................................................. 21 7.2 第 2 题 .............................................................. 22 7.3 第 3 题 .............................................................. 23 7.4 第 4 题 .............................................................. 24 7.5 第 5 题 .............................................................. 25 第六单元第七单元 1

第一单元原理图环境设置 1.1 第 1 题【操作要求】 1.图纸设置：在考生文件夹中创建新原理图文件，命名为 X1-01.sch。设置图纸大小为 A4，水平放置，工作区颜色为 233 号色，边框颜色为 63 号色。 2.栅格设置：设置捕捉栅格为 5mil，可视栅格为 8mil。 3.字体设置：设置系统字体为 Tahoma、字号为 8、带下划线。 4.标题栏设置：用“特殊字符串”设置制图者为 Motorola、标题为“我的设计”，字体为华文彩云，颜色为 221 号色，如样图 1-01 所示。保存操作结果。【样图 1-01】 2

1.2 第 2 题【操作要求】 1.图纸设置：在考生文件夹中创建新文件夹，命名为 X1-02.sch。自定义图纸大小为：宽度为 900、高度为 650，水平放置，工作区颜色为 199 号色。 2.栅格设置：设置捕捉栅格为 6mil，可视栅格为 9mil。 3.字体设置：设置系统字体为仿宋、字号为 8、字形为斜体。 4.标题栏设置：用“特殊字符串”设置文档编号为“1-10”、标题为“新的设计”，字体为华文行楷，颜色为 238 号色，不显示图纸的参考边框，如样图 1-02 所示。保存操作结果。【样图 1-02】 3

1.3 第 3 题【操作要求】 1.图纸设置：在考生文件夹中创建新文件夹，命名为 X1-03.sch。设置图纸大小为 Letter，垂直放置，工作区颜色为 18 号色，边框颜色为 236 号色。 2.栅格设置：设置捕捉栅格为 6mil，可视栅格为 9mil。 3.字体设置：设置系统字体为 PMingLiU、字号为 8、带删除线。 4.标题栏设置：用“特殊字符串”设置制图者为 Protel Tech CO.LTD、标题为 Protel99 Schematic Sample，字体为 BaTang，颜色为 226 号色，如样图 1-03 所示。保存操作结果。【样图 1-03】 4

1.4 第 4 题【操作要求】 1.图纸设置：在考生文件夹中创建新文件夹，命名为 X1-04.sch。设置图纸大小为 A0，水平放置，工作区颜色为 70 号色，边框颜色为 13 号色。 2.栅格设置：设置捕捉栅格为 8mil，可视栅格为 12mil。 3.字体设置：设置系统字体为 Verdana、字号为 10、字形为粗体。 4.标题栏设置：设置标题栏的显示方式为 ANSI,用“特殊字符串”设置地址为 Mining Street,Washington,10 张原理图中的第 1 张，如样图 1-04 所示。保存操作结果。【样图 1-04】 5

1.5 第 5 题【操作要求】 1.图纸设置：在考生文件夹中创建新文件夹，命名为 X1-05.sch。设置图纸大小为 A4，垂直放置，工作区颜色为 215 号色，边框颜色为 5 号色。 2.栅格设置：设置捕捉栅格为 6mil，可视栅格为 10mil。 3.字体设置：设置系统字体为方正舒体、字号为 14、字形为斜体。 4.标题栏设置：设置标题栏的显示方式为 ANSI,用“特殊字符串”设置制图者为 Intel,10 张原理图中的第 2 张，如样图 1-04 所示。保存操作结果。【样图 1-05】 6

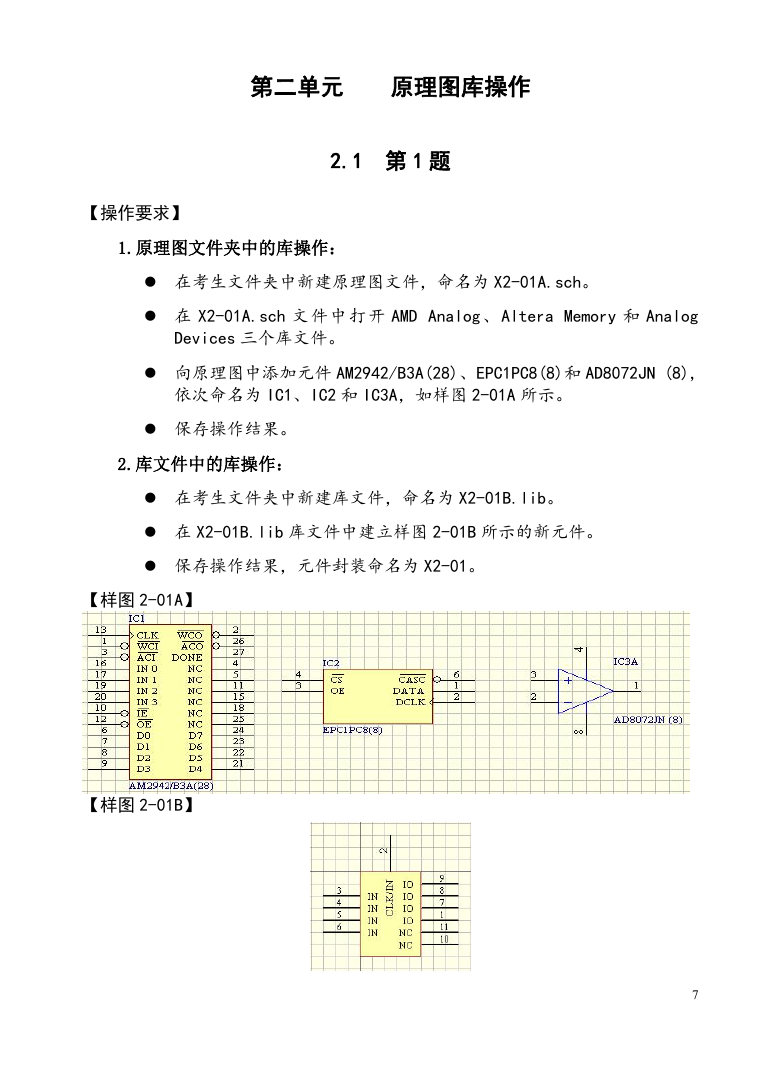

第二单元原理图库操作 2.1 第 1 题【操作要求】 1.原理图文件夹中的库操作：  在考生文件夹中新建原理图文件，命名为 X2-01A.sch。  在 X2-01A.sch 文件中打开 AMD Analog、Altera Memory 和 Analog Devices 三个库文件。  向原理图中添加元件 AM2942/B3A(28)、EPC1PC8(8)和 AD8072JN (8), 依次命名为 IC1、IC2 和 IC3A，如样图 2-01A 所示。  保存操作结果。 2.库文件中的库操作：  在考生文件夹中新建库文件，命名为 X2-01B.lib。  在 X2-01B.lib 库文件中建立样图 2-01B 所示的新元件。  保存操作结果，元件封装命名为 X2-01。【样图 2-01A】【样图 2-01B】 7
