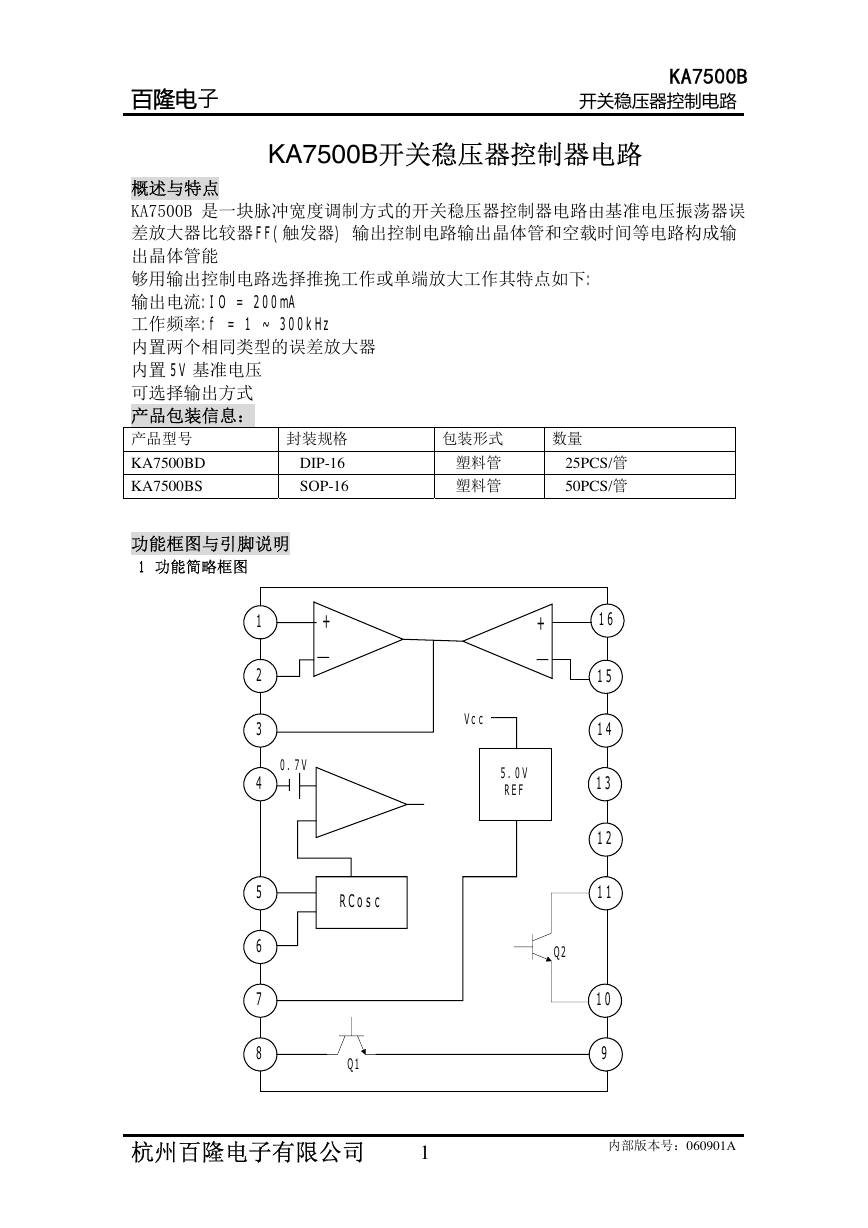

百隆电子 KA7500B 开关稳压器控制电路 KA7500B开关稳压器控制器电路 概述与特点 KA7500B 是一块脉冲宽度调制方式的开关稳压器控制器电路由基准电压振荡器误 差放大器比较器 FF(触发器) 输出控制电路输出晶体管和空载时间等电路构成输 出晶体管能 够用输出控制电路选择推挽工作或单端放大工作其特点如下: 输出电流:IO = 200mA 工作频率:f = 1 ~ 300kHz 内置两个相同类型的误差放大器 内置 5V 基准电压 可选择输出方式 产品包装信息： 产品型号 KA7500BD KA7500BS 封装规格 DIP-16 SOP-16 包装形式 塑料管 塑料管 数量 25PCS/管 50PCS/管 功能框图与引脚说明 1 功能简略框图 1 2 3 4 5 6 7 8 + + 0.7V Vcc 5.0V REF RCosc Q1 16 15 14 13 12 11 10 9 Q2 杭州百隆电子有限公司 1 内部版本号：060901A 

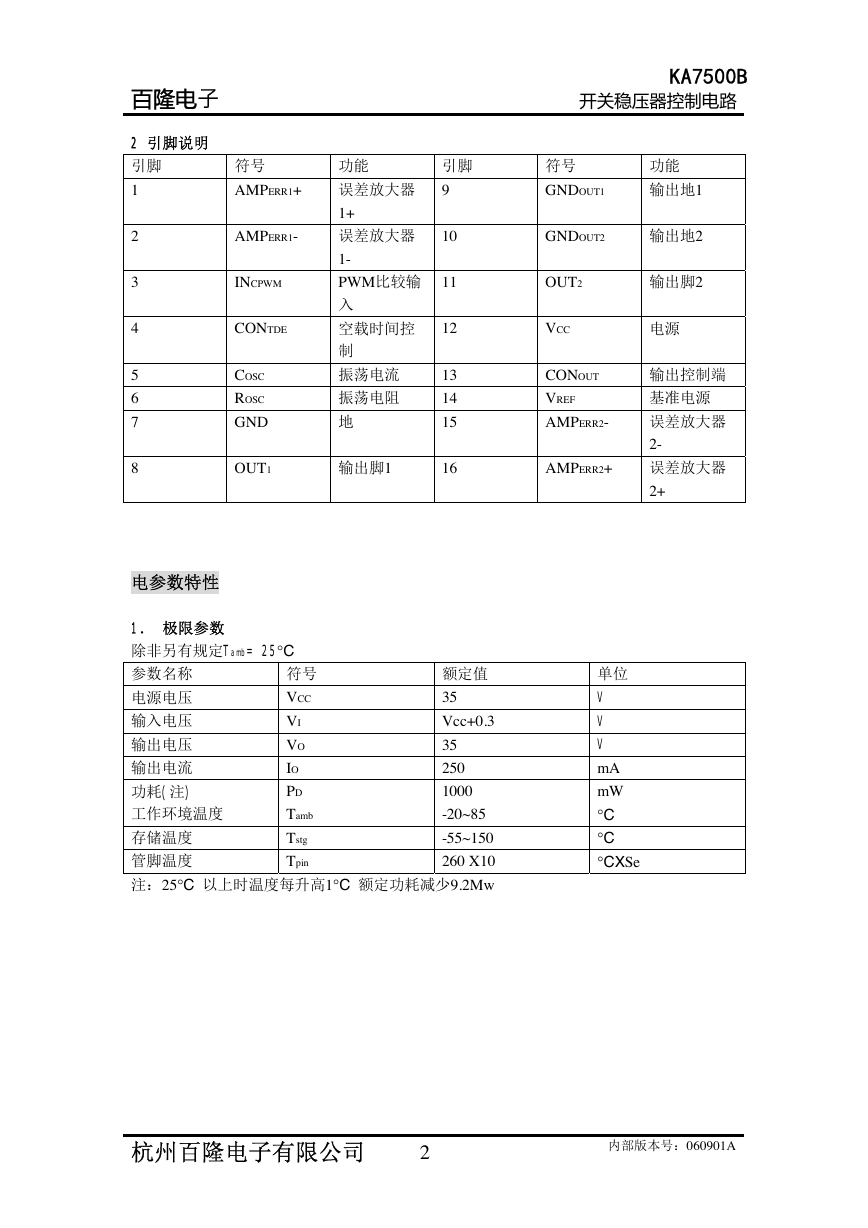

引脚 9 10 11 12 13 14 15 16 功能 误差放大器 1+ 误差放大器 1- PWM比较输 入 空载时间控 制 振荡电流 振荡电阻 地 输出脚1 符号 AMPERR1+ AMPERR1- INCPWM CONTDE COSC ROSC GND OUT1 百隆电子 2 引脚说明 引脚 1 2 3 4 5 6 7 8 电参数特性 KA7500B 开关稳压器控制电路 符号 GNDOUT1 功能 输出地1 GNDOUT2 输出地2 OUT2 VCC CONOUT VREF AMPERR2- AMPERR2+ 输出脚2 电源 输出控制端 基准电源 误差放大器 2- 误差放大器 2+ 1． 极限参数 除非另有规定Tamb= 25°C 参数名称 存储温度 单位 V V V mA mW °C °C °CXSe 输出电压 输出电流 电源电压 输入电压 功耗(注) 工作环境温度 符号 VCC VI VO IO PD Tamb Tstg Tpin 额定值 35 Vcc+0.3 35 250 1000 -20~85 -55~150 260 X10 管脚温度 注：25°C 以上时温度每升高1°C 额定功耗减少9.2Mw 杭州百隆电子有限公司 内部版本号：060901A 2 

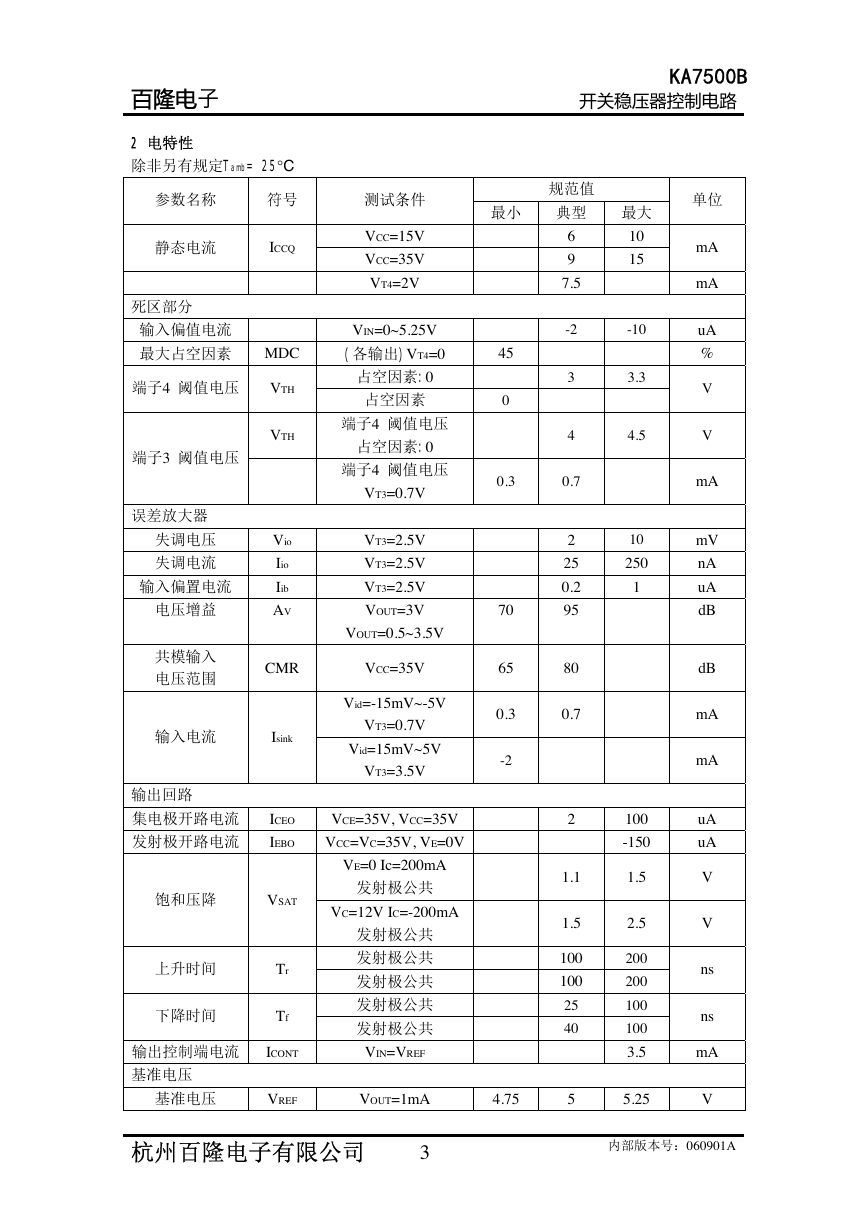

百隆电子 2 电特性 除非另有规定Tamb= 25°C 参数名称 符号 静态电流 ICCQ 死区部分 输入偏值电流 最大占空因素 MDC 端子4 阈值电压 VTH VTH Vio Iio Iib AV 端子3 阈值电压 误差放大器 失调电压 失调电流 输入偏置电流 电压增益 共模输入 电压范围 测试条件 VCC=15V VCC=35V VT4=2V VIN=0~5.25V (各输出)VT4=0 占空因素:0 占空因素 端子4 阈值电压 占空因素:0 端子4 阈值电压 VT3=0.7V VT3=2.5V VT3=2.5V VT3=2.5V VOUT=3V VOUT=0.5~3.5V CMR VCC=35V 输入电流 Isink Vid=-15mV~-5V VT3=0.7V Vid=15mV~5V VT3=3.5V 输出回路 集电极开路电流 发射极开路电流 ICEO IEBO VCE=35V, VCC=35V VCC=VC=35V, VE=0V VE=0 Ic=200mA 发射极公共 VC=12V IC=-200mA 发射极公共 发射极公共 发射极公共 发射极公共 发射极公共 VIN=VREF 饱和压降 VSAT 上升时间 下降时间 Tr Tf 输出控制端电流 基准电压 基准电压 ICONT VREF VOUT=1mA 4.75 5 5.25 杭州百隆电子有限公司 3 内部版本号：060901A KA7500B 开关稳压器控制电路 规范值 典型 最小 45 0 6 9 7.5 -2 3 4 0.3 0.7 70 65 0.3 -2 2 25 0.2 95 80 0.7 2 1.1 1.5 100 100 25 40 最大 10 15 -10 3.3 4.5 10 250 1 100 -150 1.5 2.5 200 200 100 100 3.5 单位 mA mA uA % V V mA mV nA uA dB dB mA mA uA uA V V ns ns mA V 

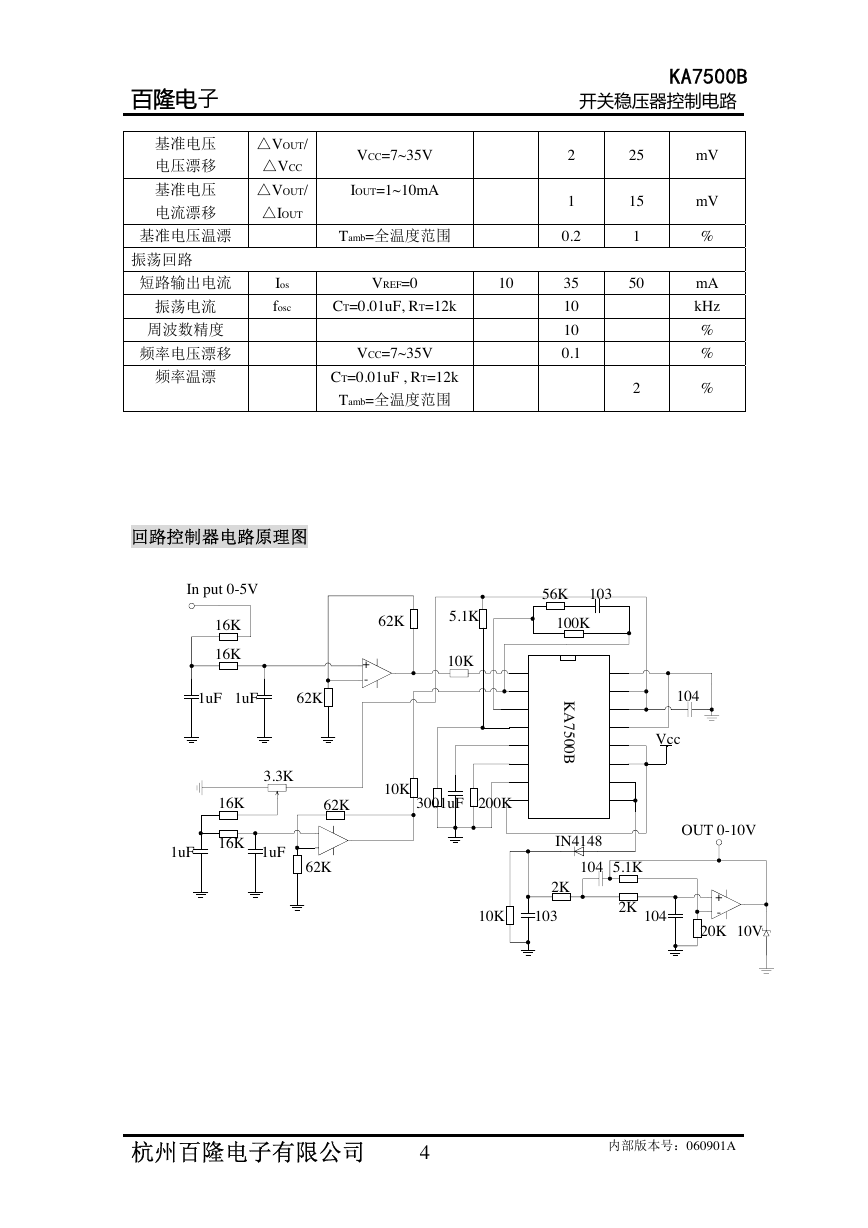

KA7500B 开关稳压器控制电路 10 2 1 0.2 35 10 10 0.1 25 15 1 50 2 mV mV % mA kHz % % % VCC=7~35V IOUT=1~10mA Tamb=全温度范围 VREF=0 CT=0.01uF, RT=12k VCC=7~35V CT=0.01uF , RT=12k Tamb=全温度范围 百隆电子 基准电压 电压漂移 基准电压 电流漂移 △VOUT/ △VCC △VOUT/ △IOUT 基准电压温漂 振荡回路 短路输出电流 振荡电流 周波数精度 频率电压漂移 频率温漂 Ios fosc 回路控制器电路原理图 In put 0-5V 16K 16K 1uF 1uF 62K 62K + - 5.1K 10K 56K 103 100K 104 Vcc K A 7 5 0 0 B 3.3K 62K 10K 3001uF 200K 1uF 62K IN4148 OUT 0-10V 2K 10K 103 104 5.1K 2K 104 + - 20K 10V 16K 16K 1uF 杭州百隆电子有限公司 4 内部版本号：060901A 

百隆电子 封装形式 DIP-16 KA7500B 开关稳压器控制电路 杭州百隆电子有限公司 5 内部版本号：060901A
