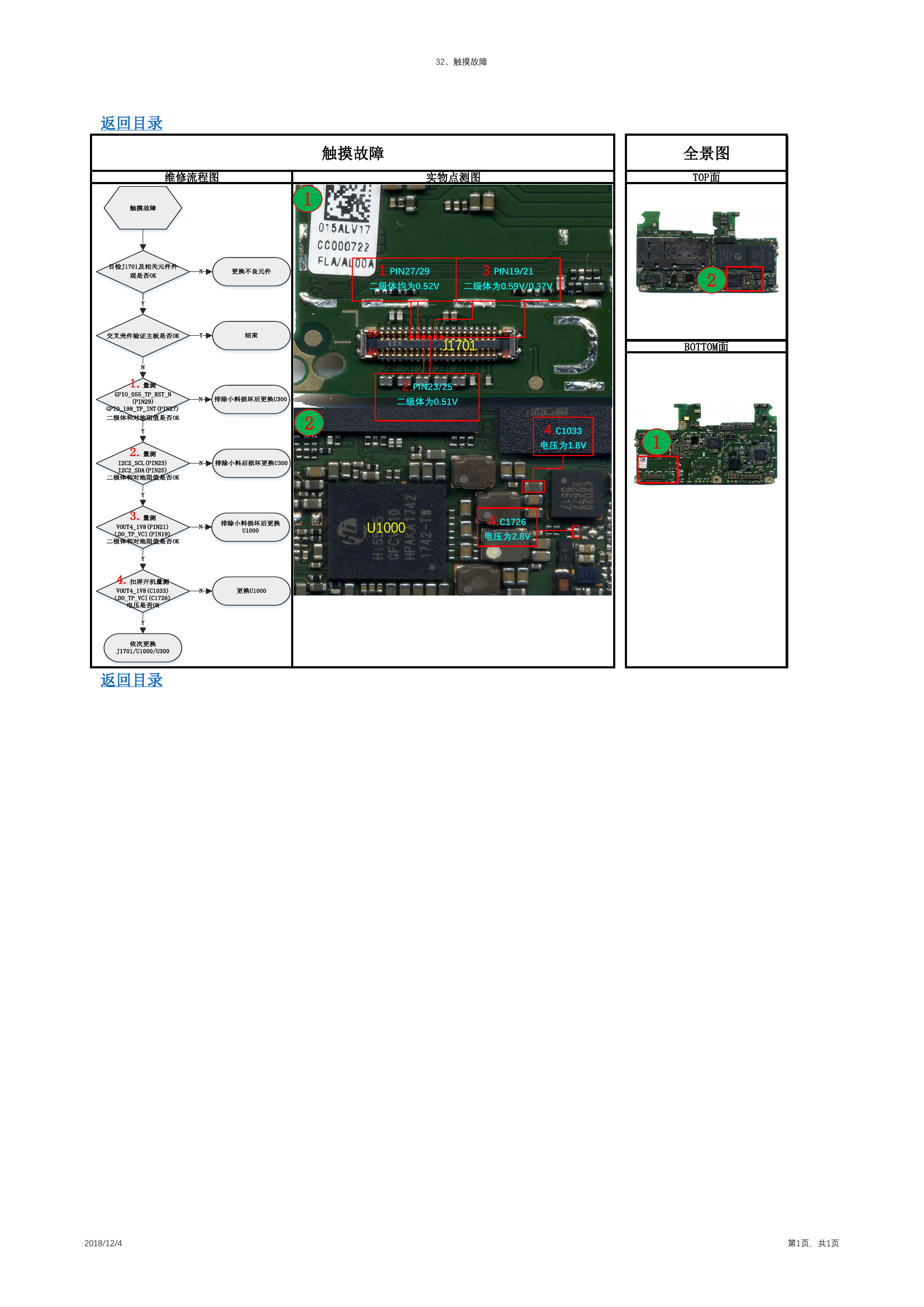

32、触摸故障 维修流程图 实物点测图 触摸故障 返回目录 触摸故障 全景图 TOP面 2 BOTTOM面 1 2 1.PIN27/29 3.PIN19/21 二级体均为0.52V 二级体为0.59V/0.37V 39 40 J1701 1 2 2.PIN23/25 二级体为0.51V 4.C1033 电压为1.8V 1 目检J1701及相关元件外 观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 排除小料损坏后更换U300 N 排除小料后损坏更换U300 N 1.量测 GPIO_055_TP_RST_N (PIN29) GPIO_198_TP_INT(PIN27) 二极体和对地阻值是否OK Y 2.量测 I2C2_SCL(PIN23) I2C2_SDA(PIN25) 二极体和对地阻值是否OK Y 3.量测 VOUT4_1V8(PIN21) LDO_TP_VCI(PIN19) 二极体和对地阻值是否OK Y N 排除小料损坏后更换 U1000 U1000 4.C1726 电压为2.8V 4.扣屏开机量测 N VOUT4_1V8(C1033) LDO_TP_VCI(C1726) 电压是否OK 更换U1000 Y 依次更换 J1701/U1000/U300 返回目录 2018/12/4 第1页，共1页
