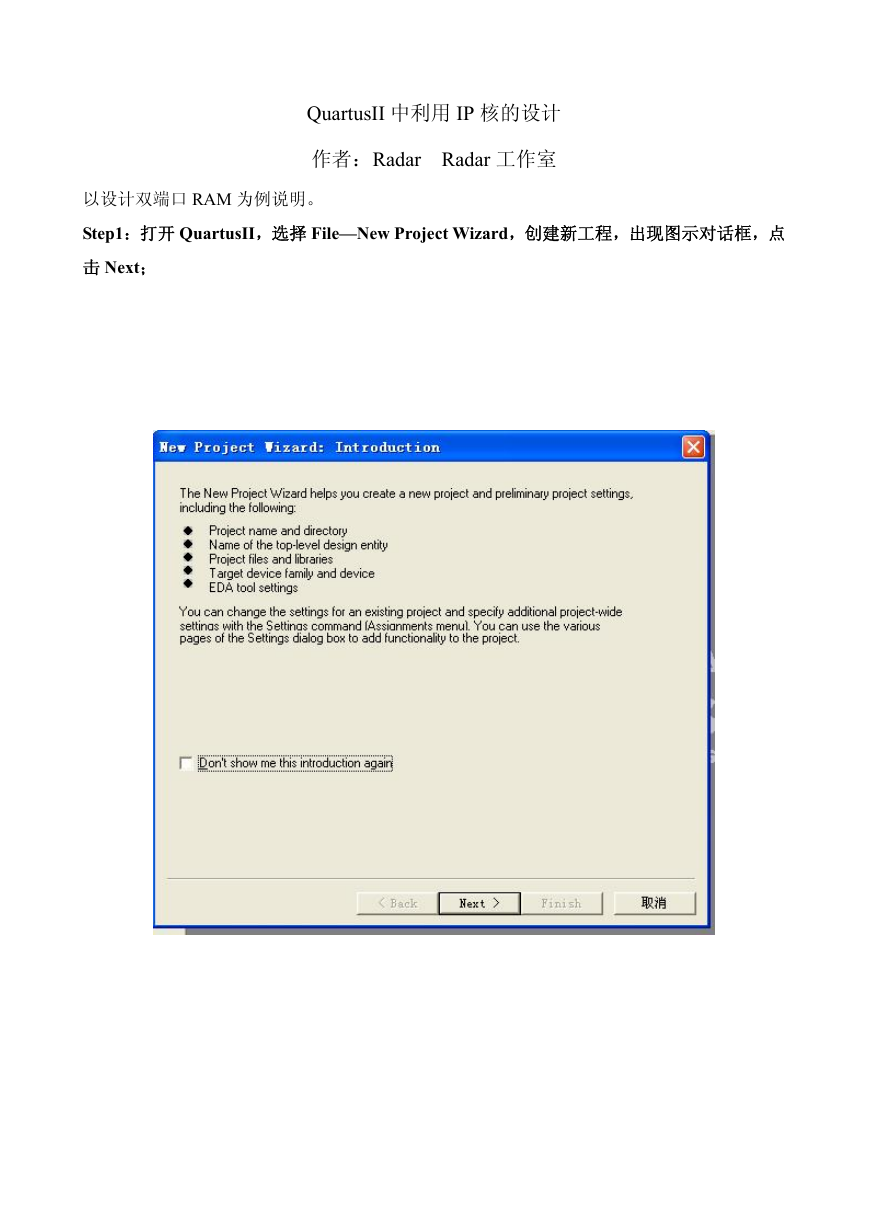

QuartusII 中利用 IP 核的设计作者：Radar Radar 工作室以设计双端口 RAM 为例说明。 Step1：打开 QuartusII，选择 File—New Project Wizard，创建新工程，出现图示对话框，点击 Next；

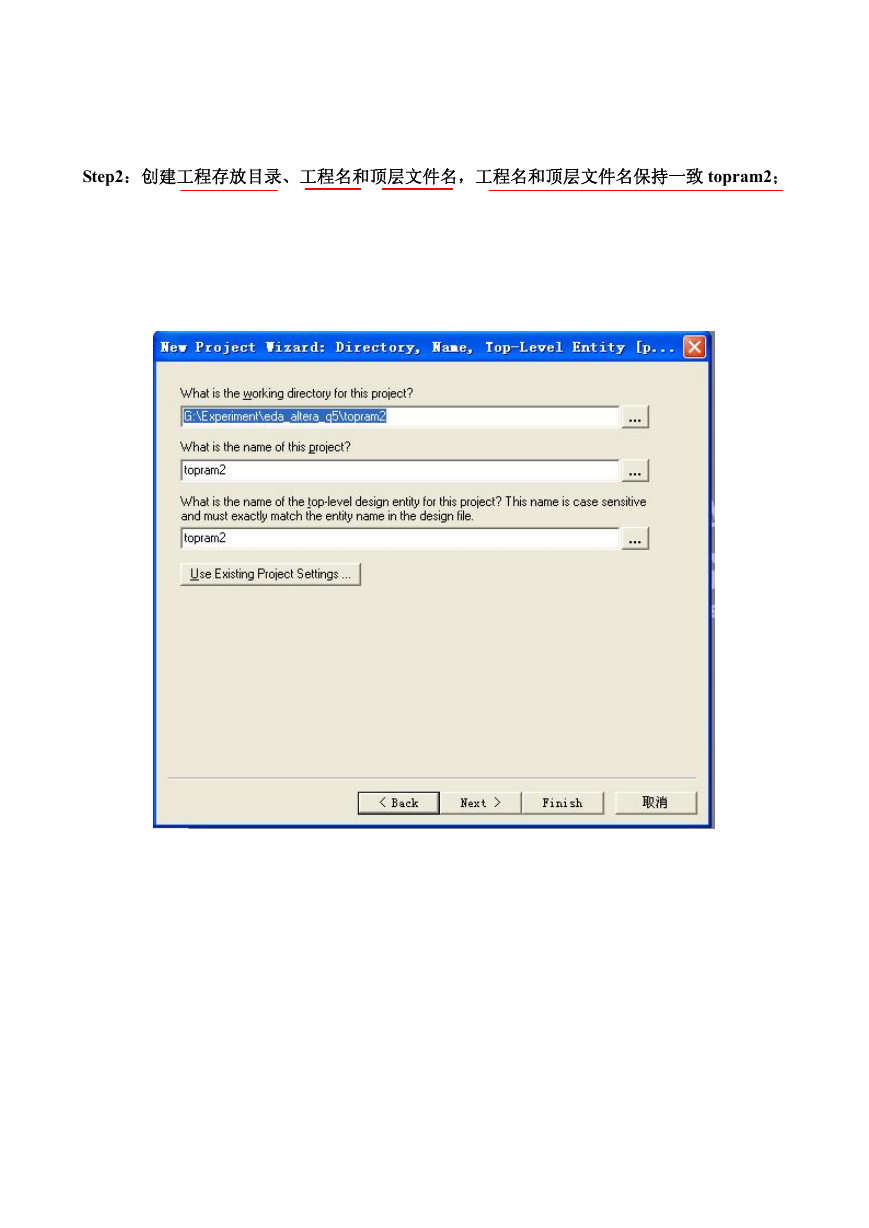

Step2：创建工程存放目录、工程名和顶层文件名，工程名和顶层文件名保持一致 topram2；

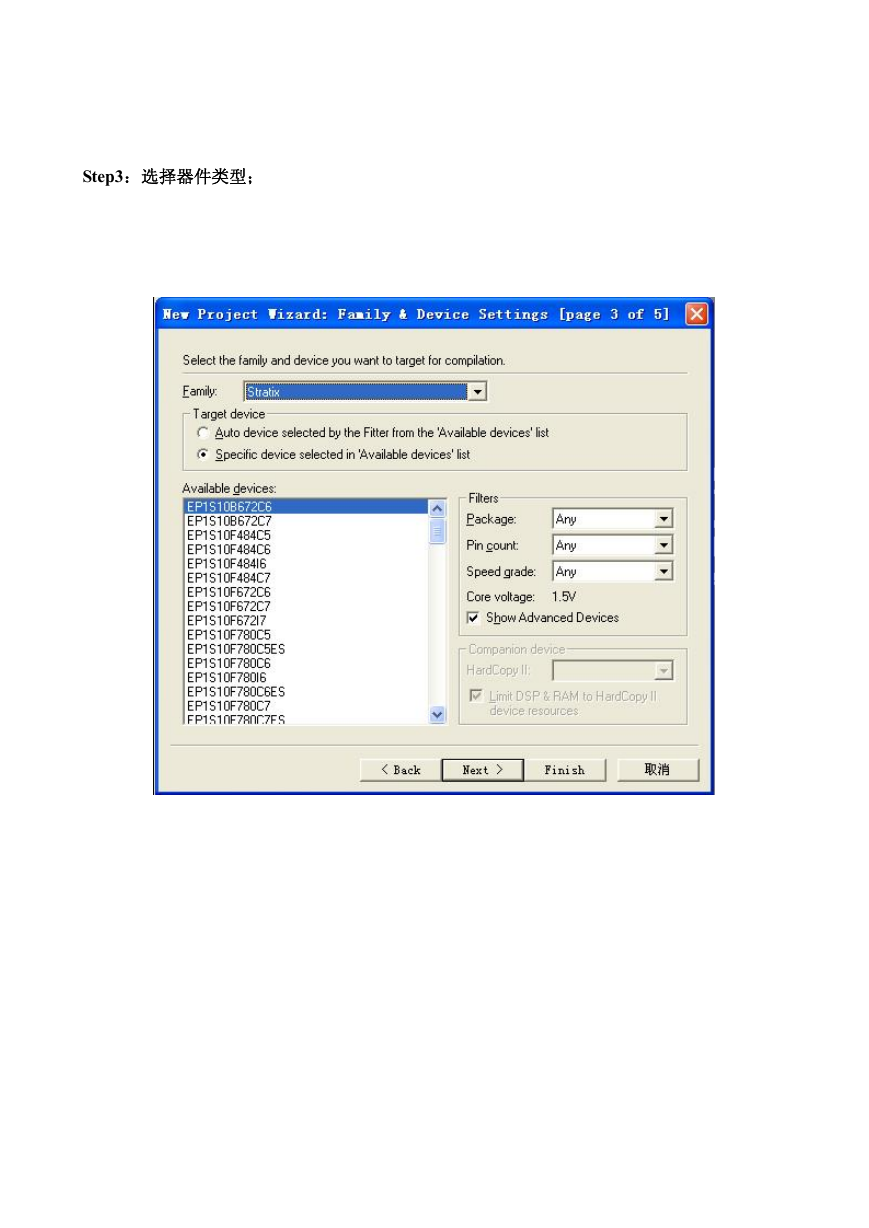

Step3：选择器件类型；

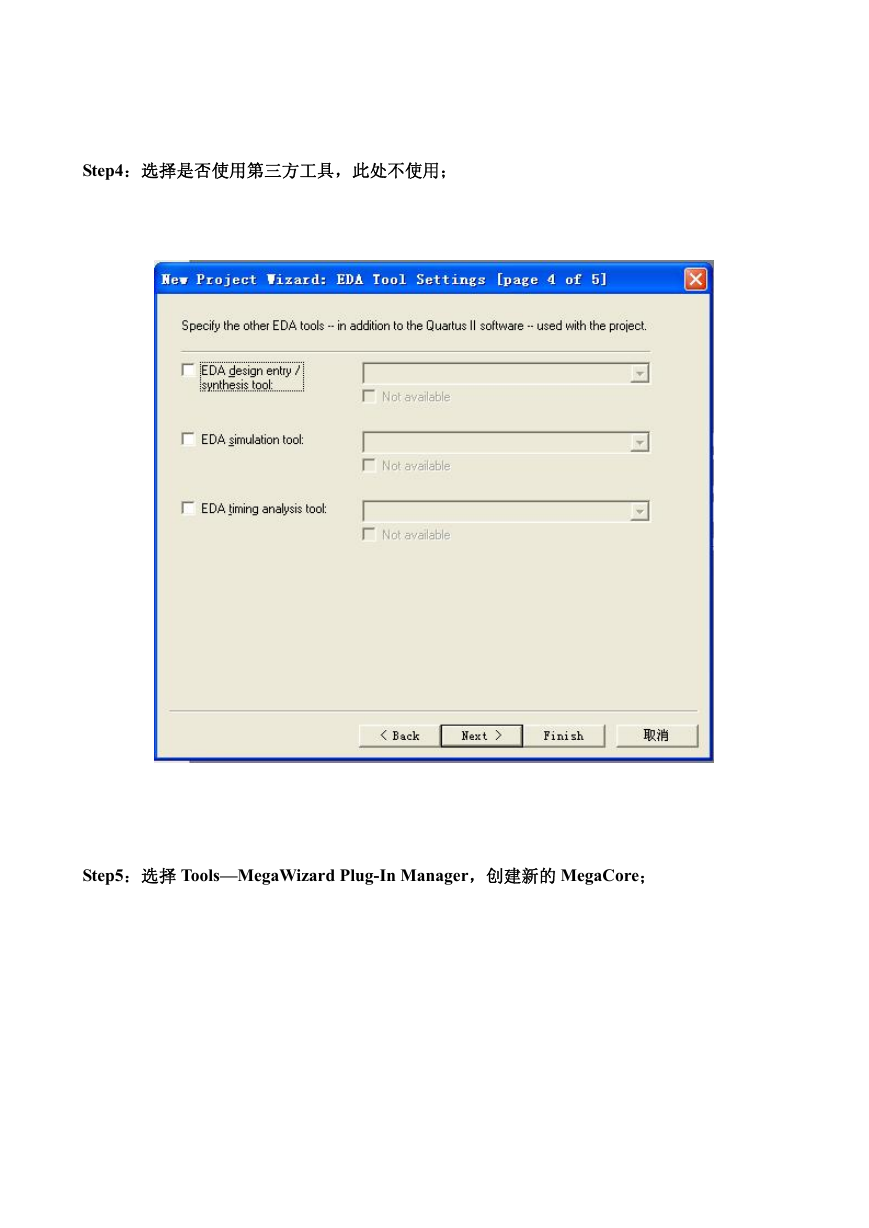

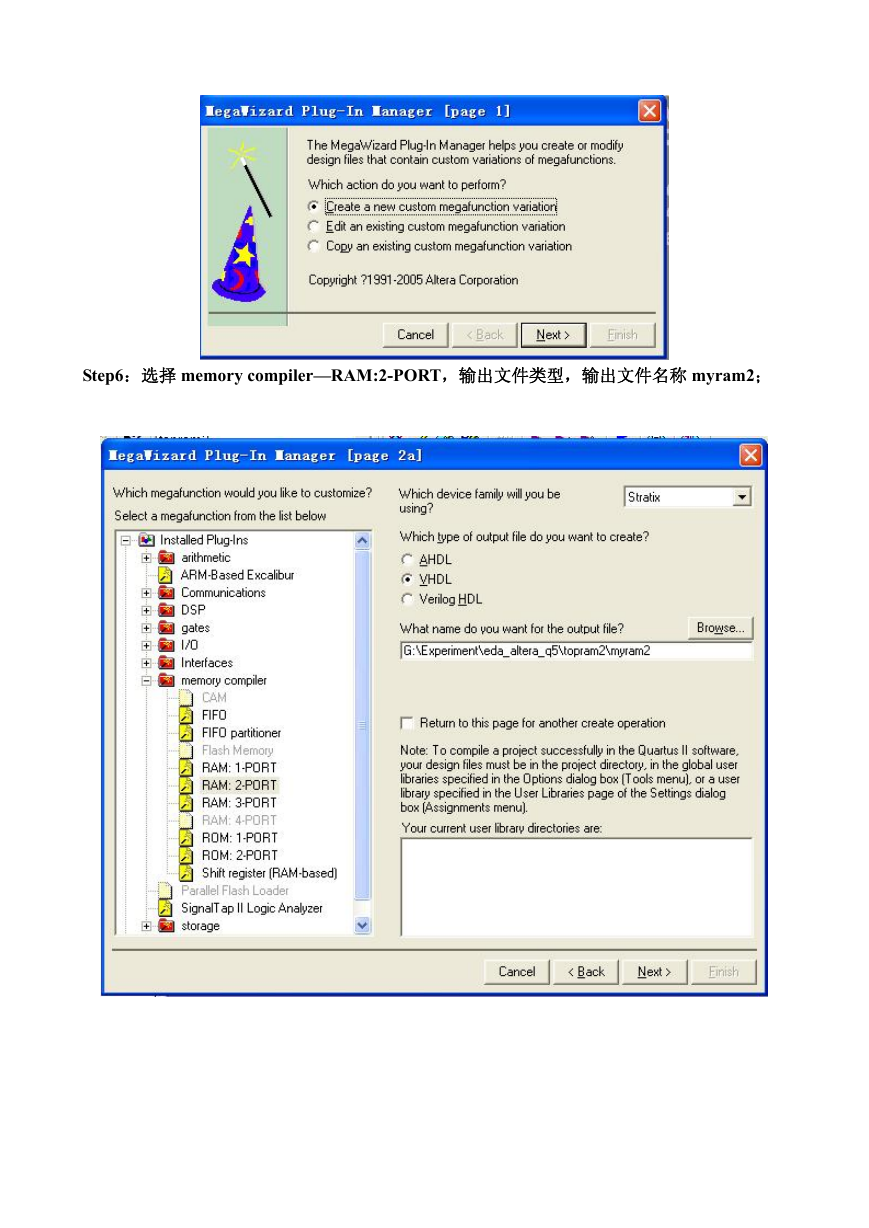

Step4：选择是否使用第三方工具，此处不使用； Step5：选择 Tools—MegaWizard Plug-In Manager，创建新的 MegaCore；

Step6：选择 memory compiler—RAM:2-PORT，输出文件类型，输出文件名称 myram2；

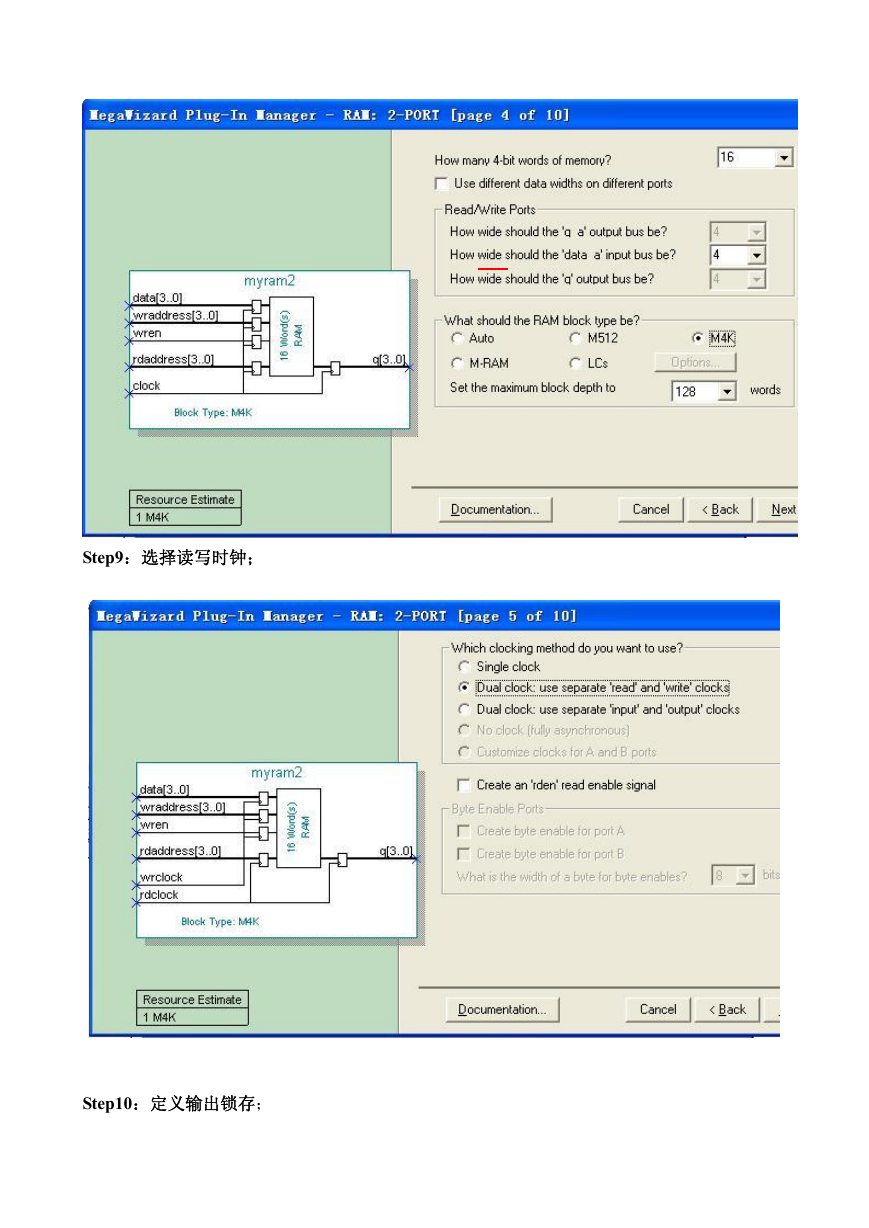

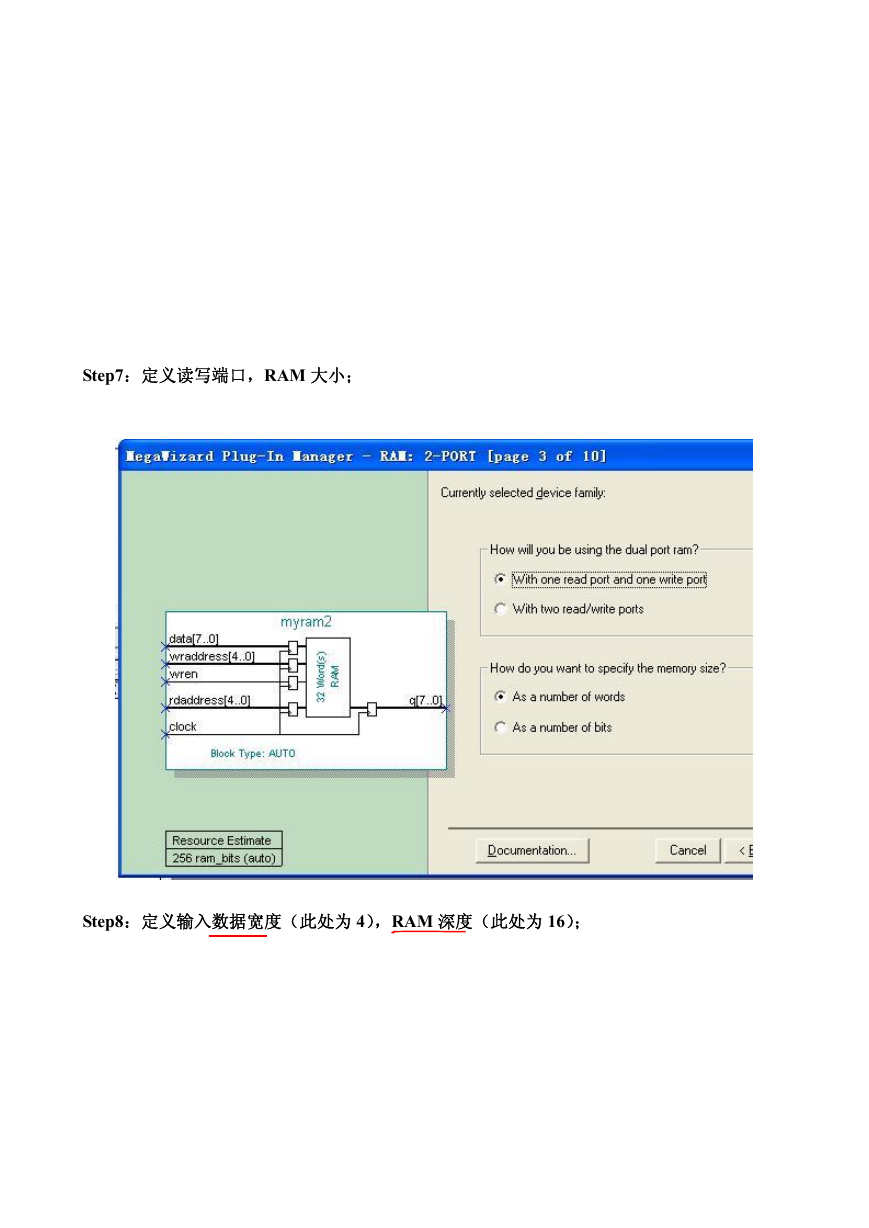

Step7：定义读写端口，RAM 大小； Step8：定义输入数据宽度（此处为 4），RAM 深度（此处为 16）；

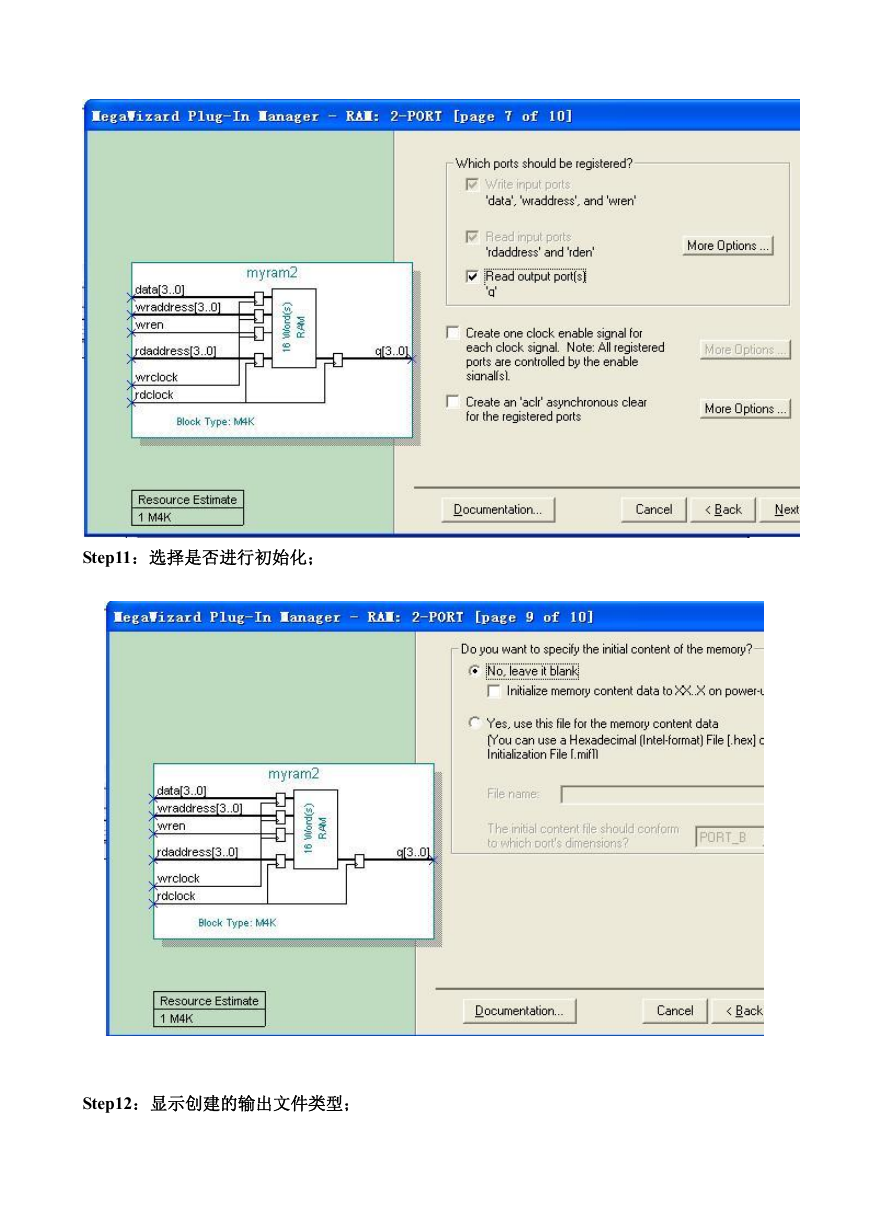

Step9：选择读写时钟； Step10：定义输出锁存；

Step11：选择是否进行初始化； Step12：显示创建的输出文件类型；
