    4.3.1顺序图
    比较顺序图与通信图、 活动图与状态图的应用。

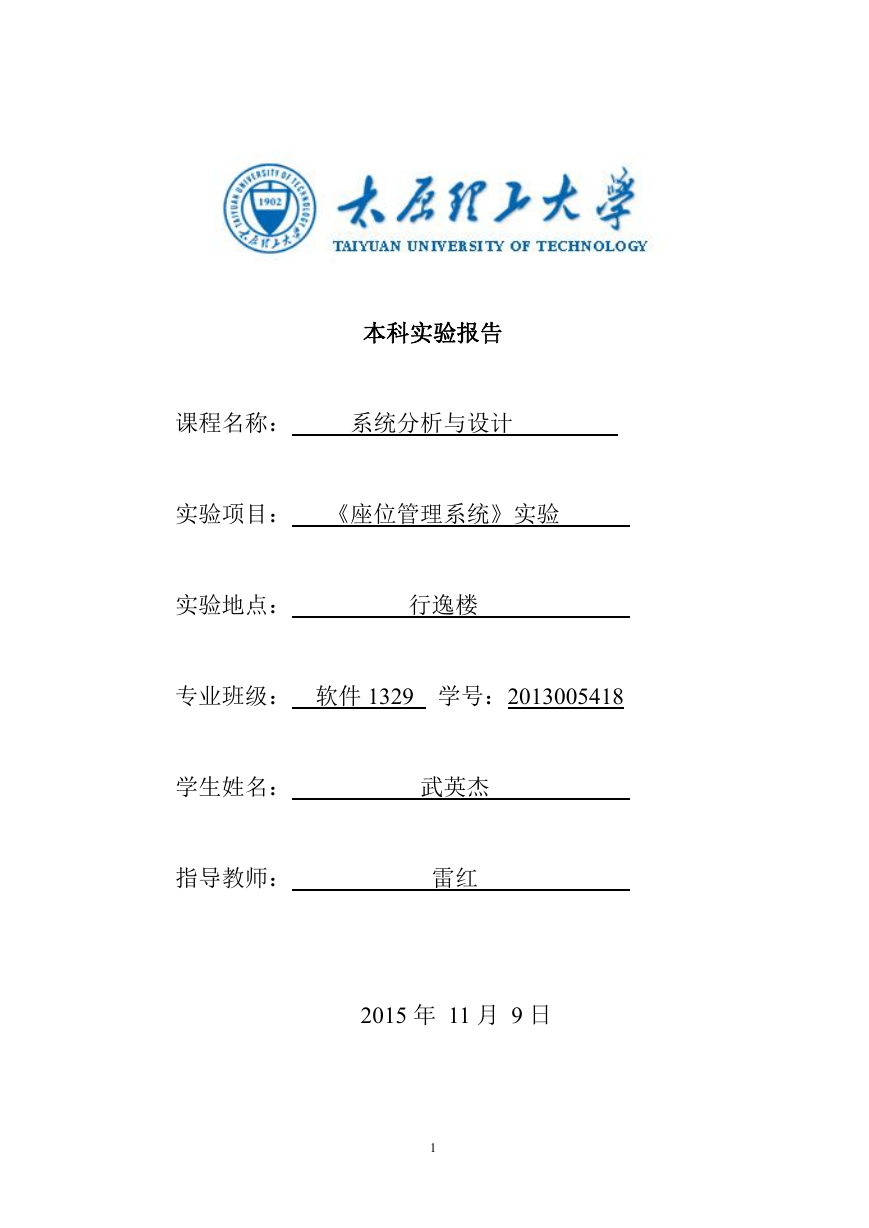

    本科实验报告 课程名称： 系统分析与设计 实验项目： 《座位管理系统》实验 实验地点： 行逸楼 专业班级： 软件 1329 学号：2013005418 学生姓名： 武英杰 指导教师： 雷红 2015 年 11 月 9 日 1

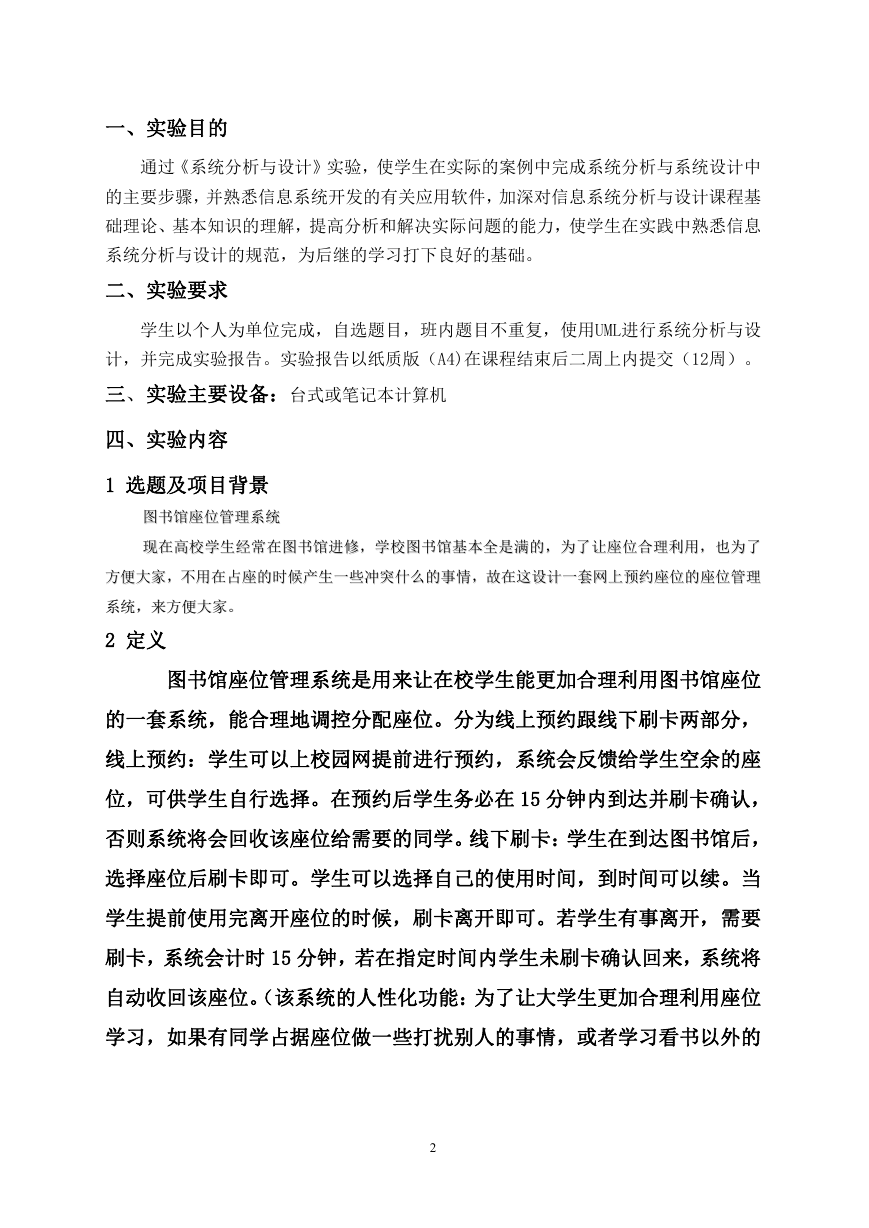

    一、实验目的 通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析与系统设计中 的主要步骤，并熟悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基 础理论、基本知识的理解，提高分析和解决实际问题的能力，使学生在实践中熟悉信息 系统分析与设计的规范，为后继的学习打下良好的基础。 二、实验要求 学生以个人为单位完成，自选题目，班内题目不重复，使用UML进行系统分析与设 计，并完成实验报告。实验报告以纸质版（A4)在课程结束后二周上内提交（12周）。 三、实验主要设备：台式或笔记本计算机 四、实验内容 1 选题及项目背景 图书馆座位管理系统 图书馆座位管理系统 现在现在高校高校学生经常在 学生经常在图书馆进修，学校图书馆基本全是满的，为了让座位合理利用，也为了 图书馆进修，学校图书馆基本全是满的，为了让座位合理利用，也为了 方便大家，，不用在占座的时候产生一些冲突什么的事情 方便大家 不用在占座的时候产生一些冲突什么的事情，，故故在这在这设计一套网上预约座位的 设计一套网上预约座位的座位座位管理管理 系统系统，，来方便大家。 来方便大家。 2 定义 图书馆座位管理系统是用来让在校学生能更加合理利用图书馆座位 的一套系统，能合理地调控分配座位。分为线上预约跟线下刷卡两部分， 线上预约：学生可以上校园网提前进行预约，系统会反馈给学生空余的座 位，可供学生自行选择。在预约后学生务必在 15 分钟内到达并刷卡确认， 否则系统将会回收该座位给需要的同学。线下刷卡：学生在到达图书馆后， 选择座位后刷卡即可。学生可以选择自己的使用时间，到时间可以续。当 学生提前使用完离开座位的时候，刷卡离开即可。若学生有事离开，需要 刷卡，系统会计时 15 分钟，若在指定时间内学生未刷卡确认回来，系统将 自动收回该座位。（该系统的人性化功能：为了让大学生更加合理利用座位 学习，如果有同学占据座位做一些打扰别人的事情，或者学习看书以外的 2

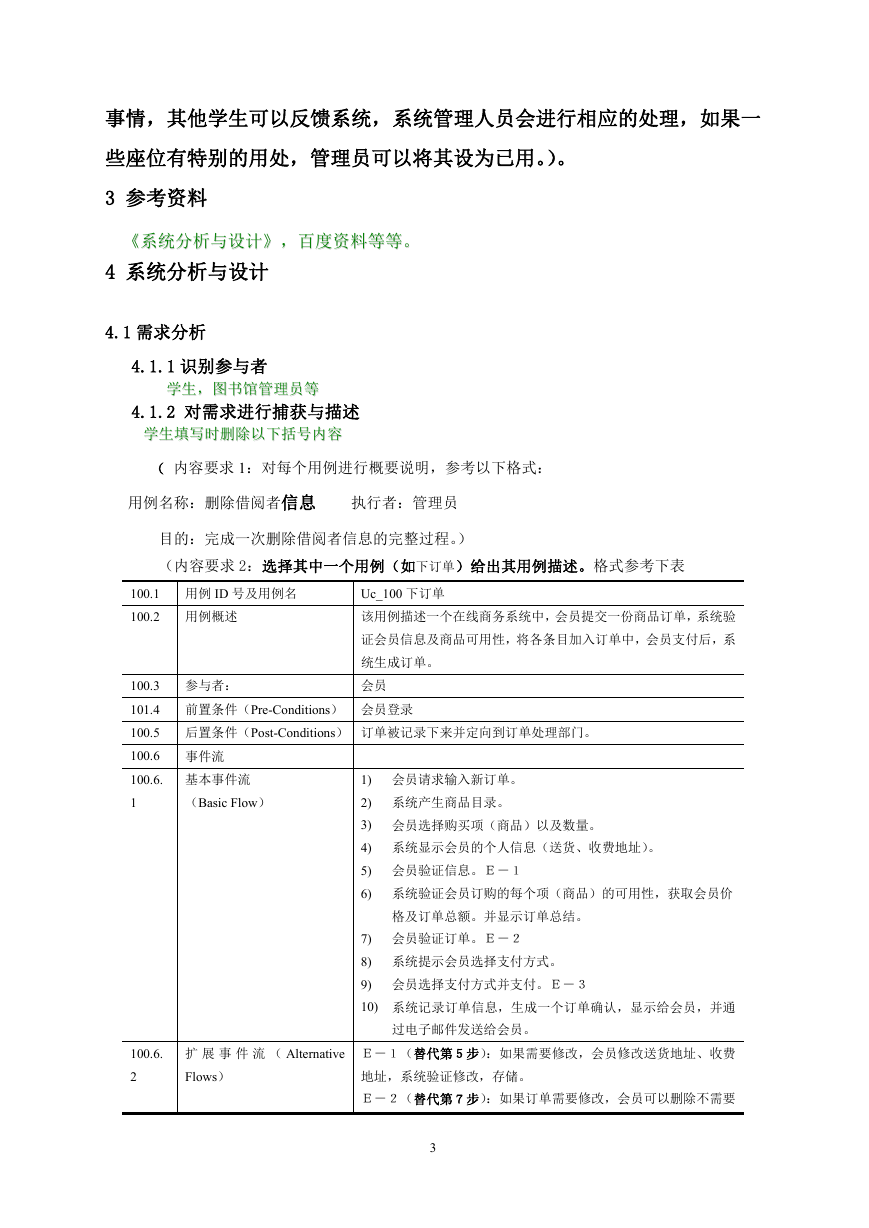

    事情，其他学生可以反馈系统，系统管理人员会进行相应的处理，如果一 些座位有特别的用处，管理员可以将其设为已用。）。 3 参考资料 《系统《系统分析与设计》 分析与设计》，，百度资料等等。 百度资料等等。 4 系统分析与设计 4.1 需求分析 4.1.1 识别参与者 学生学生，图书馆管理员等 ，图书馆管理员等 4.1.2 对需求进行捕获与描述 学生填写时删除以下括号内容 学生填写时删除以下括号内容 （ 内容要求 1：对每个用例进行概要说明，参考以下格式： 用例名称：删除借阅者信息 执行者：管理员 目的：完成一次删除借阅者信息的完整过程。） （内容要求 2：选择其中一个用例（如下订单）给出其用例描述。格式参考下表 100.1 用例 ID 号及用例名 100.2 用例概述 Uc_100 下订单 该用例描述一个在线商务系统中，会员提交一份商品订单，系统验 证会员信息及商品可用性，将各条目加入订单中，会员支付后，系 统生成订单。 会员 100.3 参与者： 101.4 前置条件（Pre-Conditions） 会员登录 100.5 后置条件（Post-Conditions） 订单被记录下来并定向到订单处理部门。 100.6 事件流 100.6. 1 基本事件流 （Basic Flow） 1) 会员请求输入新订单。 2) 系统产生商品目录。 3) 会员选择购买项（商品）以及数量。 4) 系统显示会员的个人信息（送货、收费地址）。 5) 会员验证信息。Ｅ－１ 6) 系统验证会员订购的每个项（商品）的可用性，获取会员价 100.6. 2 扩 展 事 件 流 （ Alternative Flows） 格及订单总额。并显示订单总结。 7) 会员验证订单。Ｅ－２ 8) 系统提示会员选择支付方式。 9) 会员选择支付方式并支付。Ｅ－３ 10) 系统记录订单信息，生成一个订单确认，显示给会员，并通 过电子邮件发送给会员。 Ｅ－１（替代第５步）：如果需要修改，会员修改送货地址、收费 地址，系统验证修改，存储。 Ｅ－２（替代第７步）：如果订单需要修改，会员可以删除不需要 3

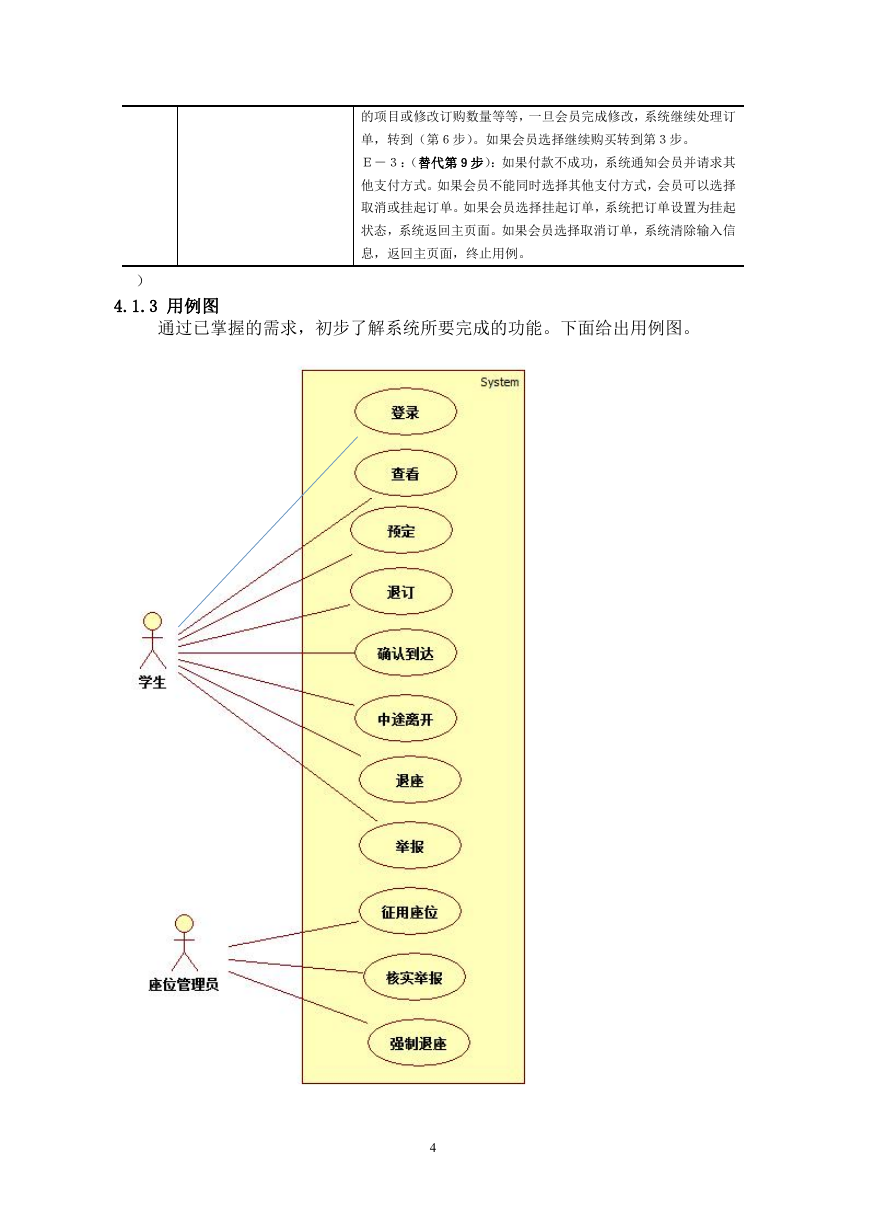

    的项目或修改订购数量等等，一旦会员完成修改，系统继续处理订 单，转到（第６步）。如果会员选择继续购买转到第３步。 Ｅ－３：（替代第９步）：如果付款不成功，系统通知会员并请求其 他支付方式。如果会员不能同时选择其他支付方式，会员可以选择 取消或挂起订单。如果会员选择挂起订单，系统把订单设置为挂起 状态，系统返回主页面。如果会员选择取消订单，系统清除输入信 息，返回主页面，终止用例。 ） 4.1.3 用例图 通过已掌握的需求，初步了解系统所要完成的功能。下面给出用例图。 4

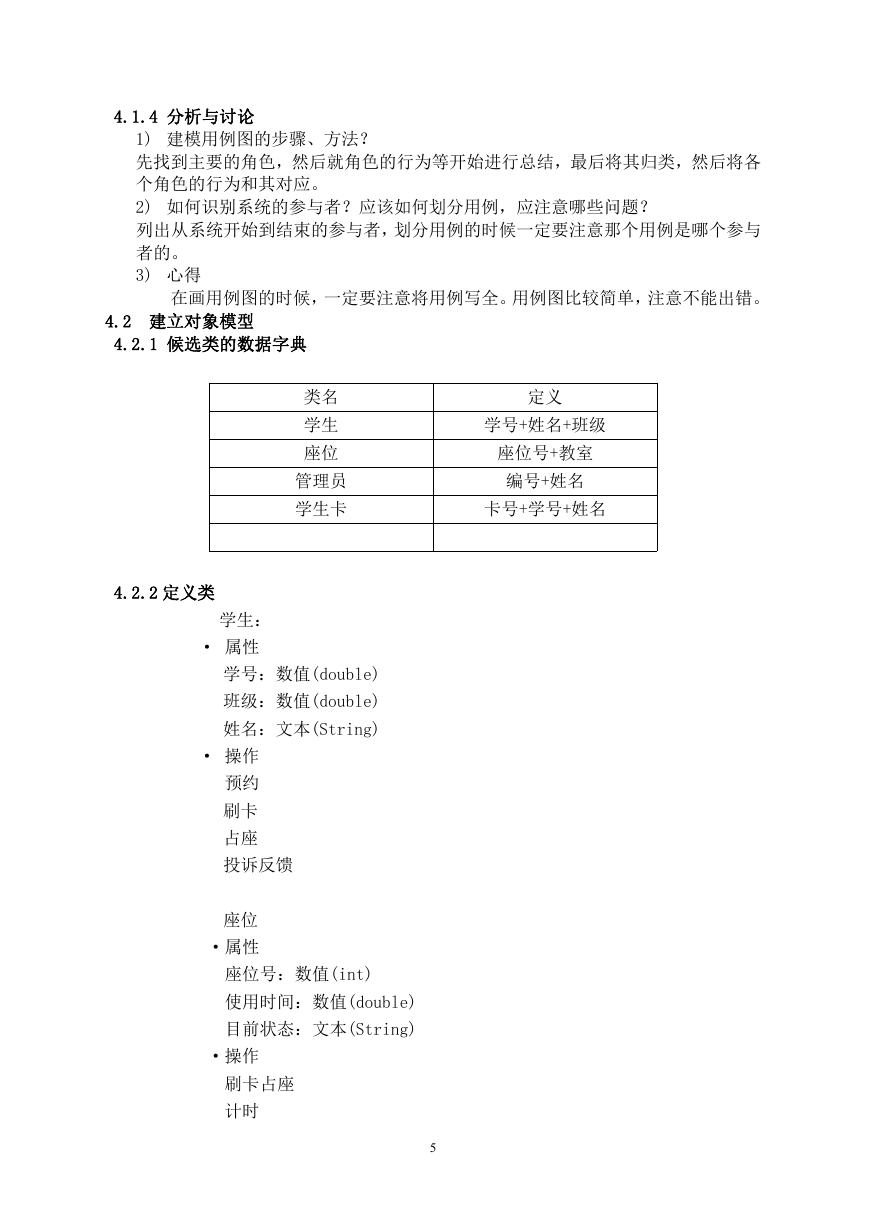

    4.1.4 分析与讨论 1) 建模用例图的步骤、方法？ 先找到主要的角色，然后就角色的行为等开始进行总结，最后将其归类，然后将各 个角色的行为和其对应。 2) 如何识别系统的参与者？应该如何划分用例，应注意哪些问题？ 列出从系统开始到结束的参与者，划分用例的时候一定要注意那个用例是哪个参与 者的。 3) 心得 在画用例图的时候，一定要注意将用例写全。用例图比较简单，注意不能出错。 4.2 建立对象模型 4.2.1 候选类的数据字典 类名 学生 座位 管理员 学生卡 定义 学号+姓名+班级 座位号+教室 编号+姓名 卡号+学号+姓名 4.2.2 定义类 学生： · 属性 学号：数值(double) 班级：数值(double) 姓名：文本(String) · 操作 预约 刷卡 占座 投诉反馈 座位 ·属性 座位号：数值(int) 使用时间：数值(double) 目前状态：文本(String) ·操作 刷卡占座 计时 5

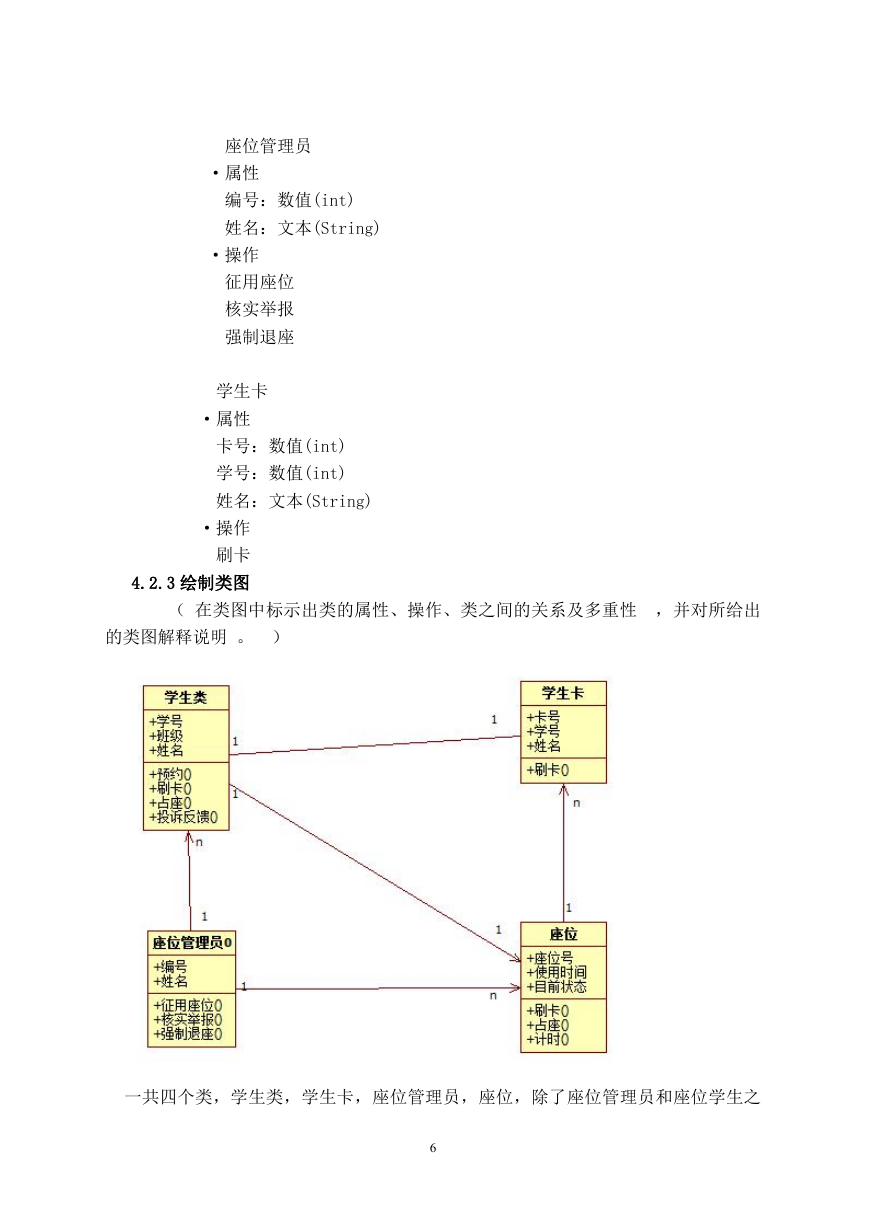

    座位管理员 ·属性 编号：数值(int) 姓名：文本(String) ·操作 征用座位 核实举报 强制退座 学生卡 ·属性 卡号：数值(int) 学号：数值(int) 姓名：文本(String) ·操作 刷卡 4.2.3 绘制类图 （ 在类图中标示出类的属性、操作、类之间的关系及多重性 ，并对所给出 的类图解释说明 。 ） 一共四个类，学生类，学生卡，座位管理员，座位，除了座位管理员和座位学生之 6

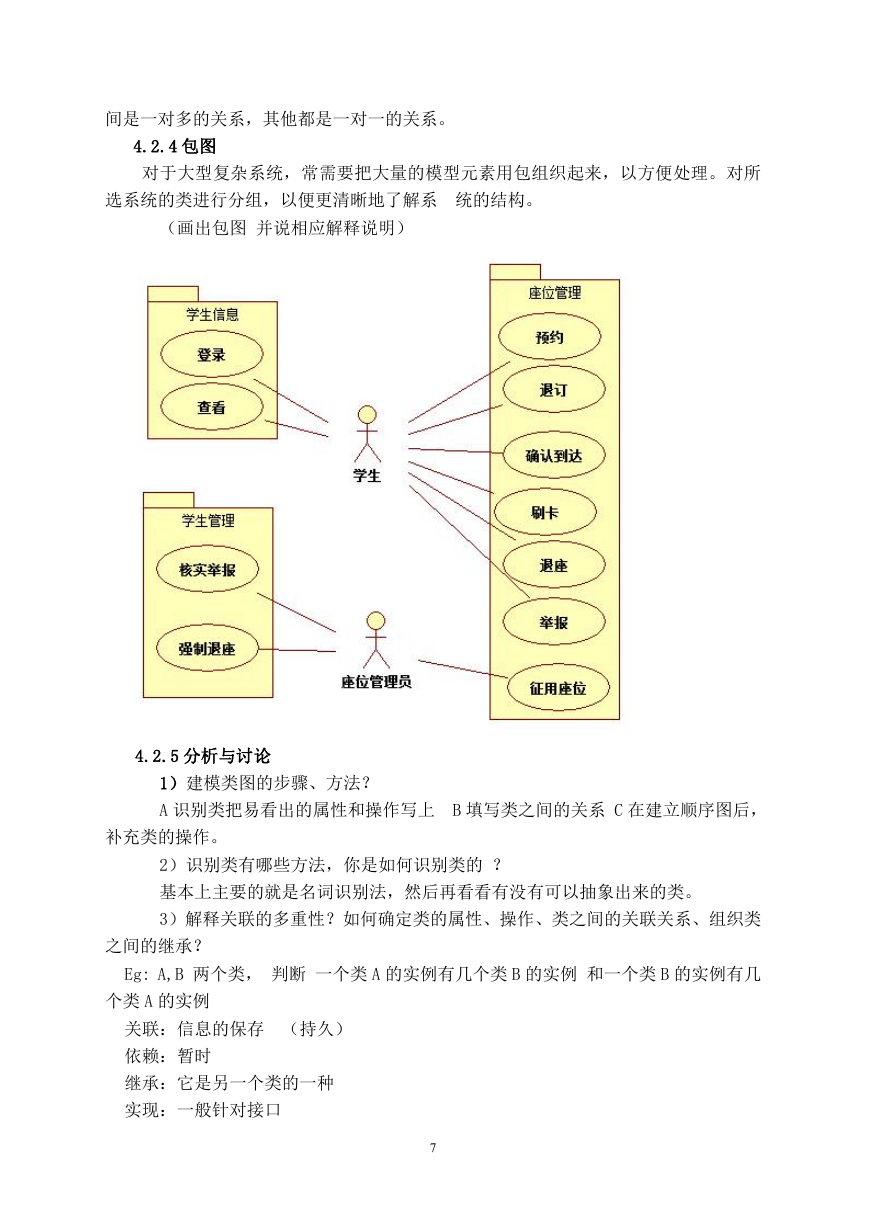

    间是一对多的关系，其他都是一对一的关系。 4.2.4 包图 对于大型复杂系统，常需要把大量的模型元素用包组织起来，以方便处理。对所 选系统的类进行分组，以便更清晰地了解系 统的结构。 （画出包图 并说相应解释说明） 4.2.5 分析与讨论 1）建模类图的步骤、方法？ A 识别类把易看出的属性和操作写上 B 填写类之间的关系 C 在建立顺序图后， 补充类的操作。 2）识别类有哪些方法，你是如何识别类的 ？ 基本上主要的就是名词识别法，然后再看看有没有可以抽象出来的类。 3）解释关联的多重性？如何确定类的属性、操作、类之间的关联关系、组织类 之间的继承？ Eg: A,B 两个类， 判断 一个类 A 的实例有几个类 B 的实例 和一个类 B 的实例有几 个类 A 的实例 关联：信息的保存 （持久） 依赖：暂时 继承：它是另一个类的一种 实现：一般针对接口 7

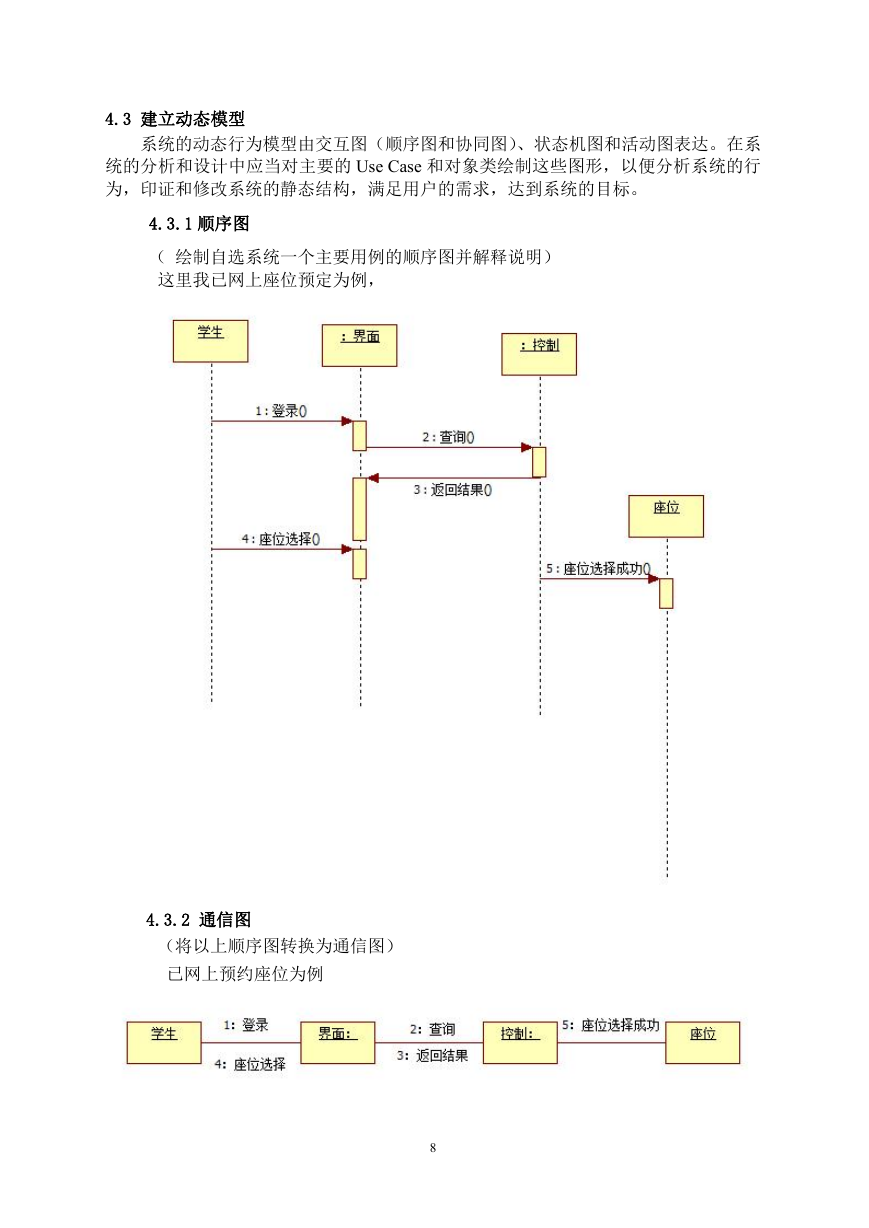

    4.3 建立动态模型 系统的动态行为模型由交互图（顺序图和协同图）、状态机图和活动图表达。在系 统的分析和设计中应当对主要的 Use Case 和对象类绘制这些图形，以便分析系统的行 为，印证和修改系统的静态结构，满足用户的需求，达到系统的目标。 4.3.1 顺序图 （ 绘制自选系统一个主要用例的顺序图并解释说明） 这里我已网上座位预定为例， 4.3.2 通信图 （将以上顺序图转换为通信图） 已网上预约座位为例 8
