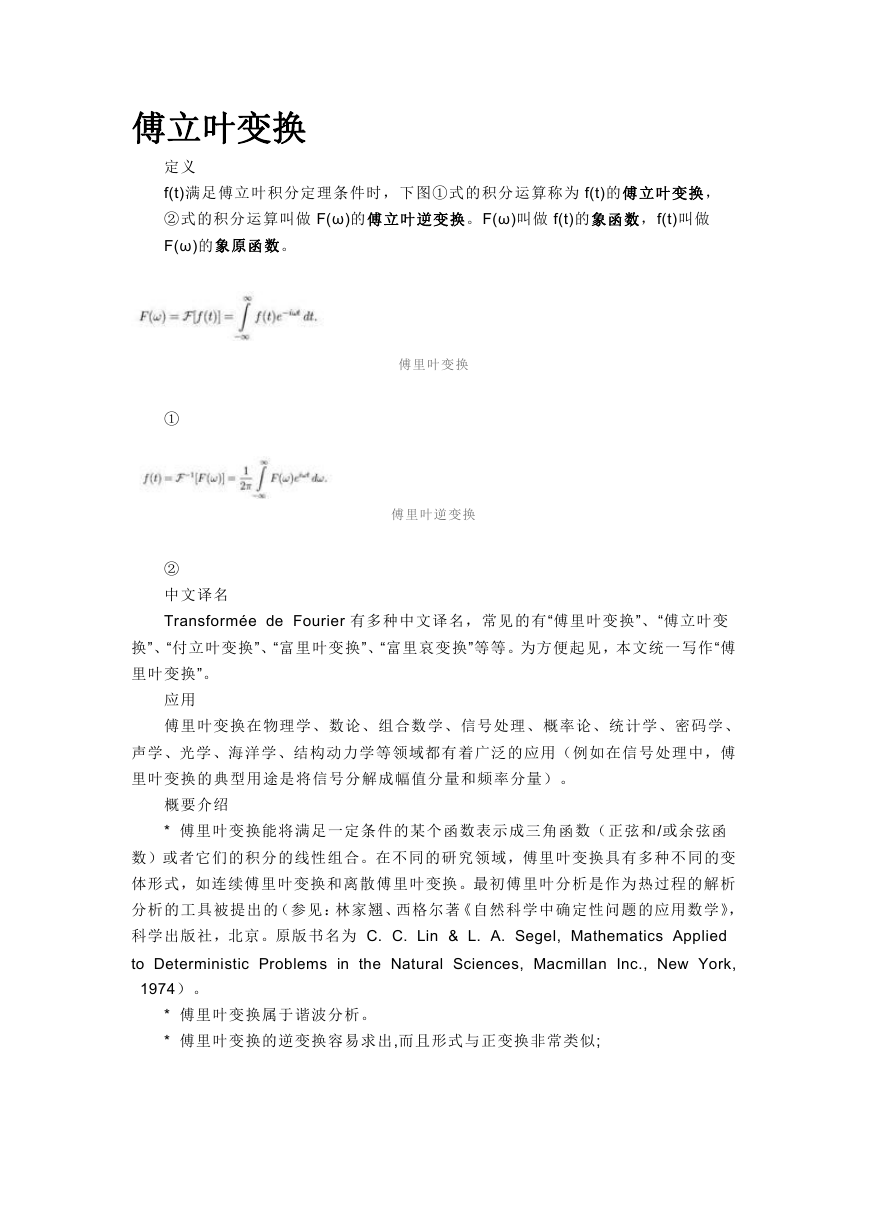

傅立叶变换
定义
f(t)满足傅立叶积分定理条件时,下图①式的积分运算称为 f(t)的傅立叶变换,
②式的积分运算叫做 F(ω)的傅立叶逆变换。F(ω)叫做 f(t)的象函数,f(t)叫做
F(ω)的象原函数。
傅里叶变换
傅里叶逆变换
①
②
中文译名
Transformée de Fourier 有多种中文译名,常见的有“傅里叶变换”、“傅立叶变
换”、“付立叶变换”、“富里叶变换”、“富里哀变换”等等。为方便起见,本文统一写作“傅
里叶变换”。
应用
傅里叶变换在物理学、数论、组合数学、信号处理、概率论、统计学、密码学、
声学、光学、海洋学、结构动力学等领域都有着广泛的应用(例如在信号处理中,傅
里叶变换的典型用途是将信号分解成幅值分量和频率分量)。
概要介绍
* 傅里叶变换能将满足一定条件的某个函数表示成三角函数(正弦和/或余弦函
数)或者它们的积分的线性组合。在不同的研究领域,傅里叶变换具有多种不同的变
体形式,如连续傅里叶变换和离散傅里叶变换。最初傅里叶分析是作为热过程的解析
分析的工具被提出的(参见:林家翘、西格尔著《自然科学中确定性问题的应用数学》,
科学出版社,北京。原版书名为 C. C. Lin & L. A. Segel, Mathematics Applied
to Deterministic Problems in the Natural Sciences, Macmillan Inc., New York,
1974)。
* 傅里叶变换属于谐波分析。
* 傅里叶变换的逆变换容易求出,而且形式与正变换非常类似;

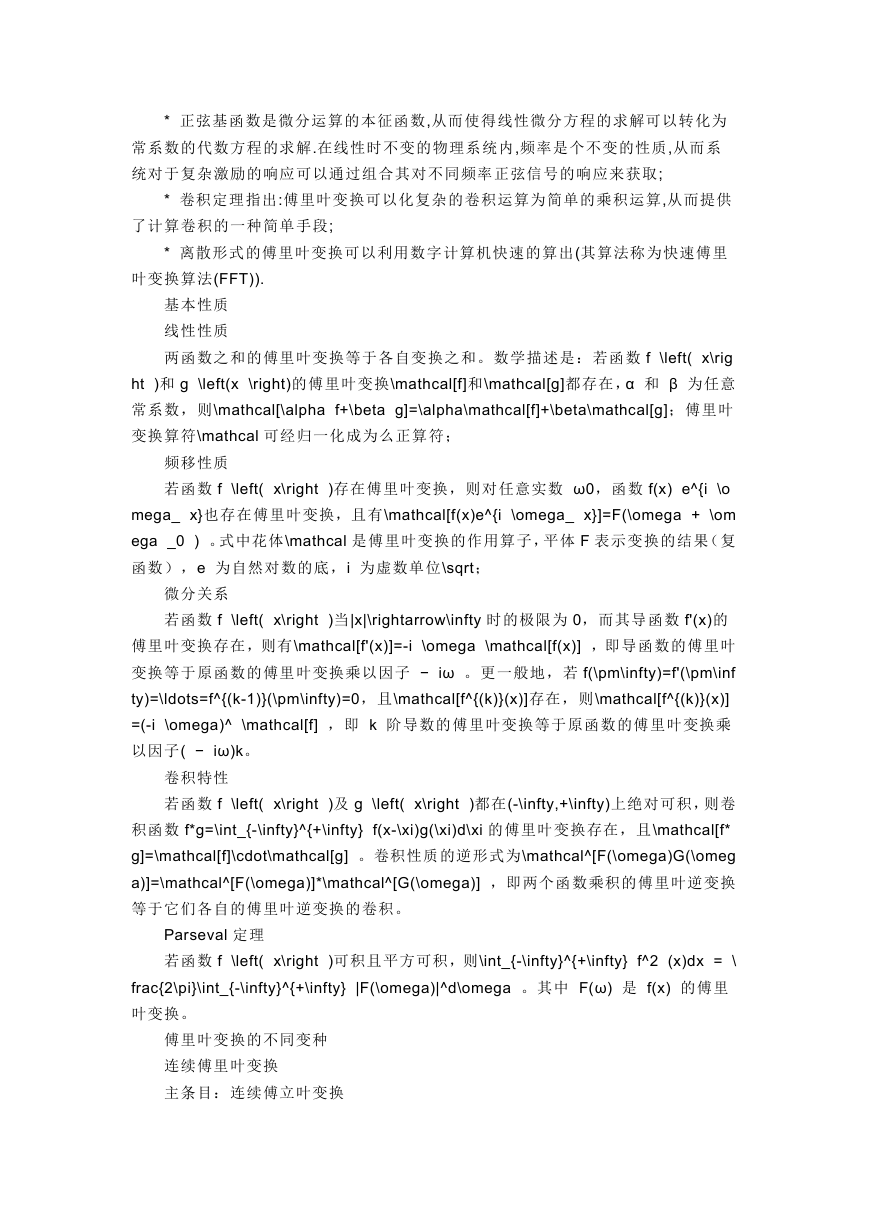

* 正弦基函数是微分运算的本征函数,从而使得线性微分方程的求解可以转化为
常系数的代数方程的求解.在线性时不变的物理系统内,频率是个不变的性质,从而系
统对于复杂激励的响应可以通过组合其对不同频率正弦信号的响应来获取;
* 卷积定理指出:傅里叶变换可以化复杂的卷积运算为简单的乘积运算,从而提供
了计算卷积的一种简单手段;
* 离散形式的傅里叶变换可以利用数字计算机快速的算出(其算法称为快速傅里
叶变换算法(FFT)).
基本性质
线性性质
两函数之和的傅里叶变换等于各自变换之和。数学描述是:若函数 f
\left( x\rig
ht )和 g \left(x \right)的傅里叶变换\mathcal[f]和\mathcal[g]都存在,α 和 β 为任意
常系数,则\mathcal[\alpha f+\beta g]=\alpha\mathcal[f]+\beta\mathcal[g];傅里叶
变换算符\mathcal 可经归一化成为么正算符;
频移性质
若函数 f
\left( x\right )存在傅里叶变换,则对任意实数 ω0,函数 f(x) e^{i
\o
mega_ x}也存在傅里叶变换,且有\mathcal[f(x)e^{i
\omega_ x}]=F(\omega + \om
ega _0 ) 。式中花体\mathcal 是傅里叶变换的作用算子,平体 F 表示变换的结果(复
函数),e 为自然对数的底,i 为虚数单位\sqrt;
微分关系
若函数 f
\left( x\right )当|x|\rightarrow\infty 时的极限为 0,而其导函数 f'(x)的
傅里叶变换存在,则有\mathcal[f'(x)]=-i
\omega \mathcal[f(x)] ,即导函数的傅里叶
变换等于原函数的傅里叶变换乘以因子 − iω 。更一般地,若 f(\pm\infty)=f'(\pm\inf
ty)=\ldots=f^{(k-1)}(\pm\infty)=0,且\mathcal[f^{(k)}(x)]存在,则\mathcal[f^{(k)}(x)]
=(-i
\omega)^ \mathcal[f] ,即 k 阶导数的傅里叶变换等于原函数的傅里叶变换乘
以因子( − iω)k。
卷积特性
若函数 f
\left( x\right )及 g \left( x\right )都在(-\infty,+\infty)上绝对可积,则卷
积函数 f*g=\int_{-\infty}^{+\infty} f(x-\xi)g(\xi)d\xi 的傅里叶变换存在,且\mathcal[f*
g]=\mathcal[f]\cdot\mathcal[g] 。卷积性质的逆形式为\mathcal^[F(\omega)G(\omeg
a)]=\mathcal^[F(\omega)]*\mathcal^[G(\omega)] ,即两个函数乘积的傅里叶逆变换
等于它们各自的傅里叶逆变换的卷积。
Parseval 定理
若函数 f
\left( x\right )可积且平方可积,则\int_{-\infty}^{+\infty} f^2 (x)dx = \
frac{2\pi}\int_{-\infty}^{+\infty} |F(\omega)|^d\omega 。其中 F(ω) 是 f(x) 的傅里
叶变换。
傅里叶变换的不同变种
连续傅里叶变换
主条目:连续傅立叶变换

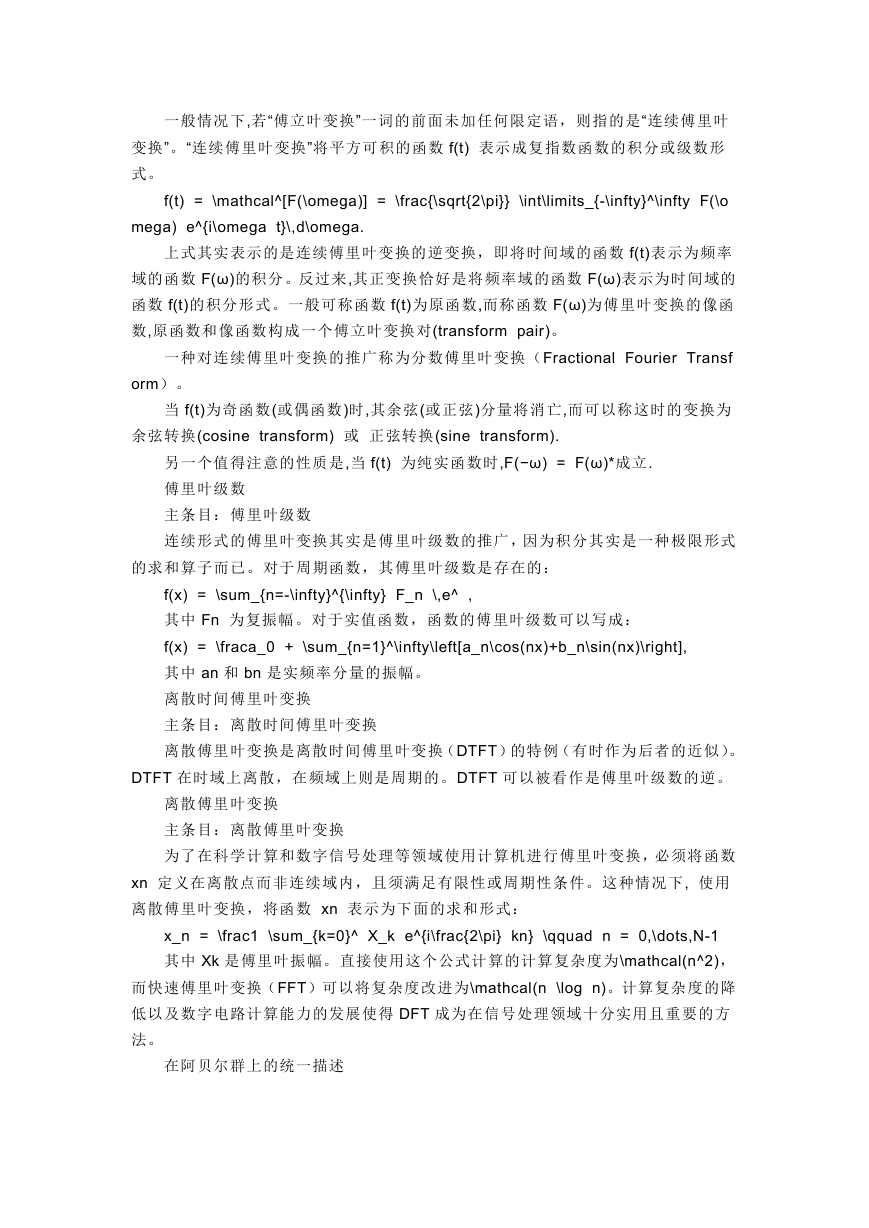

一般情况下,若“傅立叶变换”一词的前面未加任何限定语,则指的是“连续傅里叶
变换”。“连续傅里叶变换”将平方可积的函数 f(t) 表示成复指数函数的积分或级数形
式。
f(t) = \mathcal^[F(\omega)] = \frac{\sqrt{2\pi}} \int\limits_{-\infty}^\infty F(\o
mega) e^{i\omega t}\,d\omega.
上式其实表示的是连续傅里叶变换的逆变换,即将时间域的函数 f(t)表示为频率
域的函数 F(ω)的积分。反过来,其正变换恰好是将频率域的函数 F(ω)表示为时间域的
函数 f(t)的积分形式。一般可称函数 f(t)为原函数,而称函数 F(ω)为傅里叶变换的像函
数,原函数和像函数构成一个傅立叶变换对(transform pair)。
一种对连续傅里叶变换的推广称为分数傅里叶变换(Fractional Fourier Transf
orm)。
当 f(t)为奇函数(或偶函数)时,其余弦(或正弦)分量将消亡,而可以称这时的变换为
余弦转换(cosine transform) 或 正弦转换(sine transform).
另一个值得注意的性质是,当 f(t) 为纯实函数时,F(−ω) = F(ω)*成立.
傅里叶级数
主条目:傅里叶级数
连续形式的傅里叶变换其实是傅里叶级数的推广,因为积分其实是一种极限形式
的求和算子而已。对于周期函数,其傅里叶级数是存在的:
f(x) = \sum_{n=-\infty}^{\infty} F_n \,e^ ,
其中 Fn 为复振幅。对于实值函数,函数的傅里叶级数可以写成:
f(x) = \fraca_0 + \sum_{n=1}^\infty\left[a_n\cos(nx)+b_n\sin(nx)\right],
其中 an 和 bn 是实频率分量的振幅。
离散时间傅里叶变换
主条目:离散时间傅里叶变换
离散傅里叶变换是离散时间傅里叶变换(DTFT)的特例(有时作为后者的近似)。
DTFT 在时域上离散,在频域上则是周期的。DTFT 可以被看作是傅里叶级数的逆。
离散傅里叶变换
主条目:离散傅里叶变换
为了在科学计算和数字信号处理等领域使用计算机进行傅里叶变换,必须将函数
xn 定义在离散点而非连续域内,且须满足有限性或周期性条件。这种情况下, 使用
离散傅里叶变换,将函数 xn 表示为下面的求和形式:
x_n = \frac1 \sum_{k=0}^ X_k e^{i\frac{2\pi} kn} \qquad n = 0,\dots,N-1
其中 Xk 是傅里叶振幅。直接使用这个公式计算的计算复杂度为\mathcal(n^2),
而快速傅里叶变换(FFT)可以将复杂度改进为\mathcal(n \log n)。计算复杂度的降
低以及数字电路计算能力的发展使得 DFT 成为在信号处理领域十分实用且重要的方
法。
在阿贝尔群上的统一描述

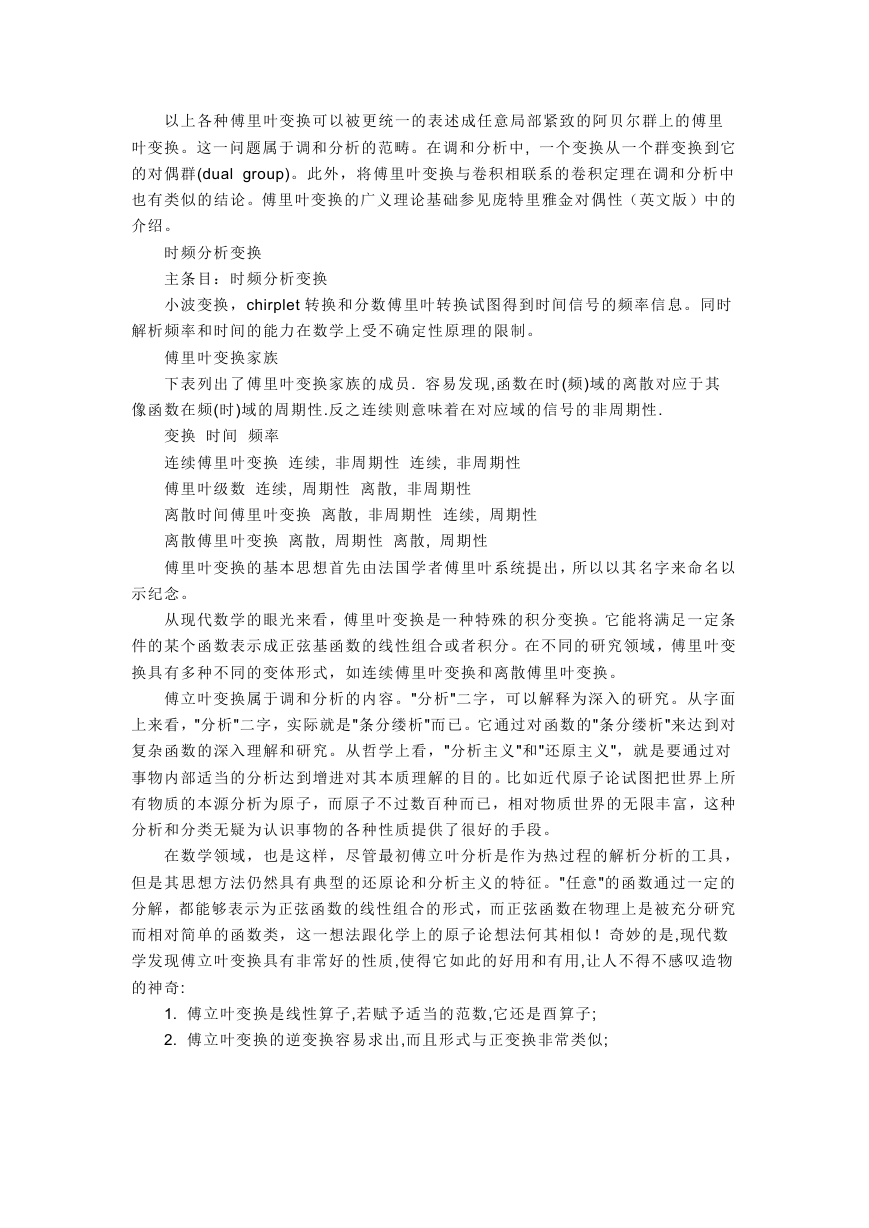

以上各种傅里叶变换可以被更统一的表述成任意局部紧致的阿贝尔群上的傅里
叶变换。这一问题属于调和分析的范畴。在调和分析中, 一个变换从一个群变换到它
的对偶群(dual group)。此外,将傅里叶变换与卷积相联系的卷积定理在调和分析中
也有类似的结论。傅里叶变换的广义理论基础参见庞特里雅金对偶性(英文版)中的
介绍。
时频分析变换
主条目:时频分析变换
小波变换,chirplet 转换和分数傅里叶转换试图得到时间信号的频率信息。同时
解析频率和时间的能力在数学上受不确定性原理的限制。
傅里叶变换家族
下表列出了傅里叶变换家族的成员. 容易发现,函数在时(频)域的离散对应于其
像函数在频(时)域的周期性.反之连续则意味着在对应域的信号的非周期性.
变换 时间 频率
连续傅里叶变换 连续, 非周期性 连续, 非周期性
傅里叶级数 连续, 周期性 离散, 非周期性
离散时间傅里叶变换 离散, 非周期性 连续, 周期性
离散傅里叶变换 离散, 周期性 离散, 周期性
傅里叶变换的基本思想首先由法国学者傅里叶系统提出,所以以其名字来命名以
示纪念。
从现代数学的眼光来看,傅里叶变换是一种特殊的积分变换。它能将满足一定条
件的某个函数表示成正弦基函数的线性组合或者积分。在不同的研究领域,傅里叶变
换具有多种不同的变体形式,如连续傅里叶变换和离散傅里叶变换。
傅立叶变换属于调和分析的内容。"分析"二字,可以解释为深入的研究。从字面
上来看,"分析"二字,实际就是"条分缕析"而已。它通过对函数的"条分缕析"来达到对
复杂函数的深入理解和研究。从哲学上看,"分析主义"和"还原主义",就是要通过对
事物内部适当的分析达到增进对其本质理解的目的。比如近代原子论试图把世界上所
有物质的本源分析为原子,而原子不过数百种而已,相对物质世界的无限丰富,这种
分析和分类无疑为认识事物的各种性质提供了很好的手段。
在数学领域,也是这样,尽管最初傅立叶分析是作为热过程的解析分析的工具,
但是其思想方法仍然具有典型的还原论和分析主义的特征。"任意"的函数通过一定的
分解,都能够表示为正弦函数的线性组合的形式,而正弦函数在物理上是被充分研究
而相对简单的函数类,这一想法跟化学上的原子论想法何其相似!奇妙的是,现代数
学发现傅立叶变换具有非常好的性质,使得它如此的好用和有用,让人不得不感叹造物
的神奇:
1. 傅立叶变换是线性算子,若赋予适当的范数,它还是酉算子;
2. 傅立叶变换的逆变换容易求出,而且形式与正变换非常类似;

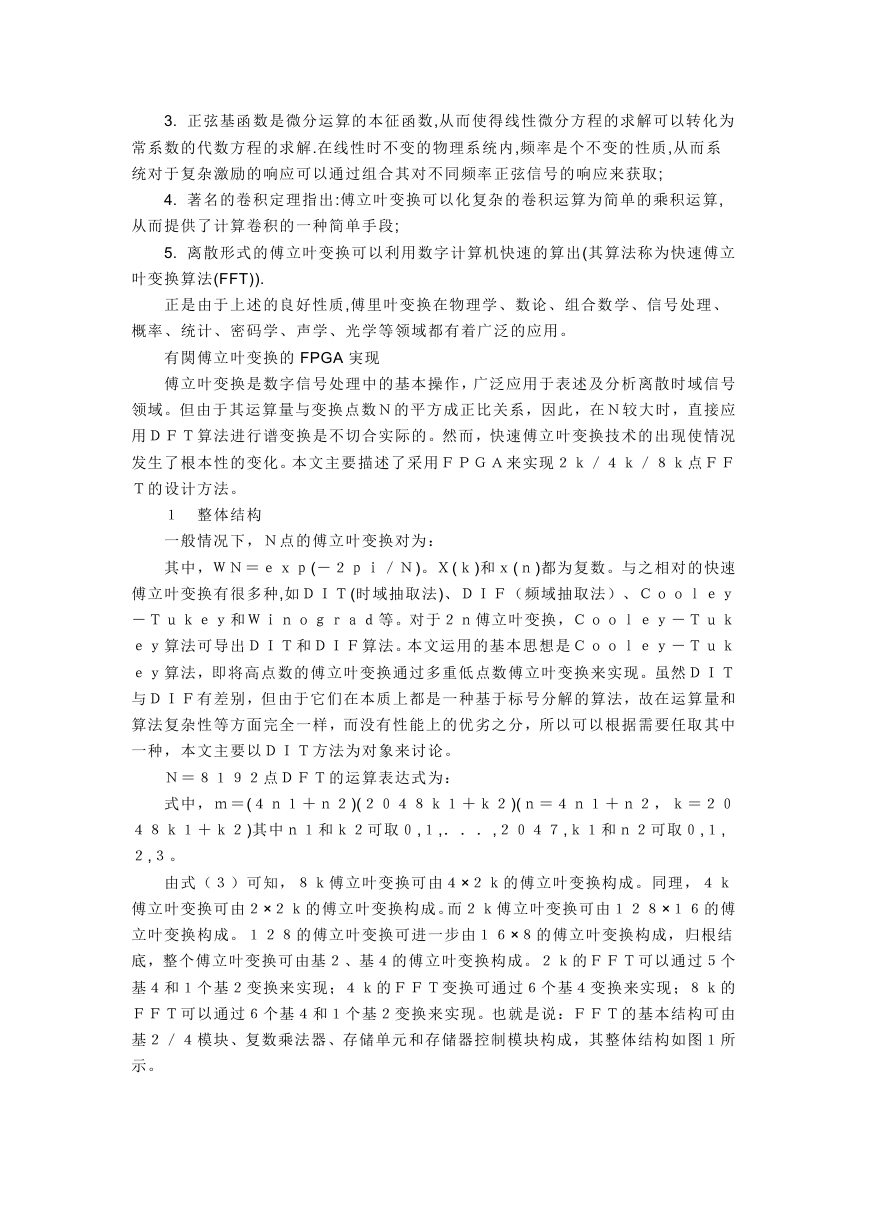

3. 正弦基函数是微分运算的本征函数,从而使得线性微分方程的求解可以转化为
常系数的代数方程的求解.在线性时不变的物理系统内,频率是个不变的性质,从而系
统对于复杂激励的响应可以通过组合其对不同频率正弦信号的响应来获取;
4. 著名的卷积定理指出:傅立叶变换可以化复杂的卷积运算为简单的乘积运算,
从而提供了计算卷积的一种简单手段;
5. 离散形式的傅立叶变换可以利用数字计算机快速的算出(其算法称为快速傅立
叶变换算法(FFT)).
正是由于上述的良好性质,傅里叶变换在物理学、数论、组合数学、信号处理、
概率、统计、密码学、声学、光学等领域都有着广泛的应用。
有関傅立叶变换的 FPGA 実现
傅立叶变换是数字信号处理中的基本操作,广泛应用于表述及分析离散时域信号
领域。但由于其运算量与变换点数N的平方成正比关系,因此,在N较大时,直接应
用DFT算法进行谱变换是不切合实际的。然而,快速傅立叶变换技术的出现使情况
发生了根本性的变化。本文主要描述了采用FPGA来实现2k/4k/8k点FF
T的设计方法。
1 整体结构
一般情况下,N点的傅立叶变换对为:
其中,WN=exp(-2pi/N)。X(k)和x(n)都为复数。与之相对的快速
傅立叶变换有很多种,如DIT(时域抽取法)、DIF(频域抽取法)、Cooley
-Tukey和Winograd等。对于2n傅立叶变换,Cooley-Tuk
ey算法可导出DIT和DIF算法。本文运用的基本思想是Cooley-Tuk
ey算法,即将高点数的傅立叶变换通过多重低点数傅立叶变换来实现。虽然DIT
与DIF有差别,但由于它们在本质上都是一种基于标号分解的算法,故在运算量和
算法复杂性等方面完全一样,而没有性能上的优劣之分,所以可以根据需要任取其中
一种,本文主要以DIT方法为对象来讨论。
N=8192点DFT的运算表达式为:
式中,m=(4n1+n2)(2048k1+k2)(n=4n1+n2,k=20
48k1+k2)其中n1和k2可取0,1,...,2047,k1和n2可取0,1,
2,3。
由式(3)可知,8k傅立叶变换可由4×2k的傅立叶变换构成。同理,4k
傅立叶变换可由2×2k的傅立叶变换构成。而2k傅立叶变换可由128×16的傅
立叶变换构成。128的傅立叶变换可进一步由16×8的傅立叶变换构成,归根结
底,整个傅立叶变换可由基2、基4的傅立叶变换构成。2k的FFT可以通过5个
基4和1个基2变换来实现;4k的FFT变换可通过6个基4变换来实现;8k的
FFT可以通过6个基4和1个基2变换来实现。也就是说:FFT的基本结构可由
基2/4模块、复数乘法器、存储单元和存储器控制模块构成,其整体结构如图1所
示。

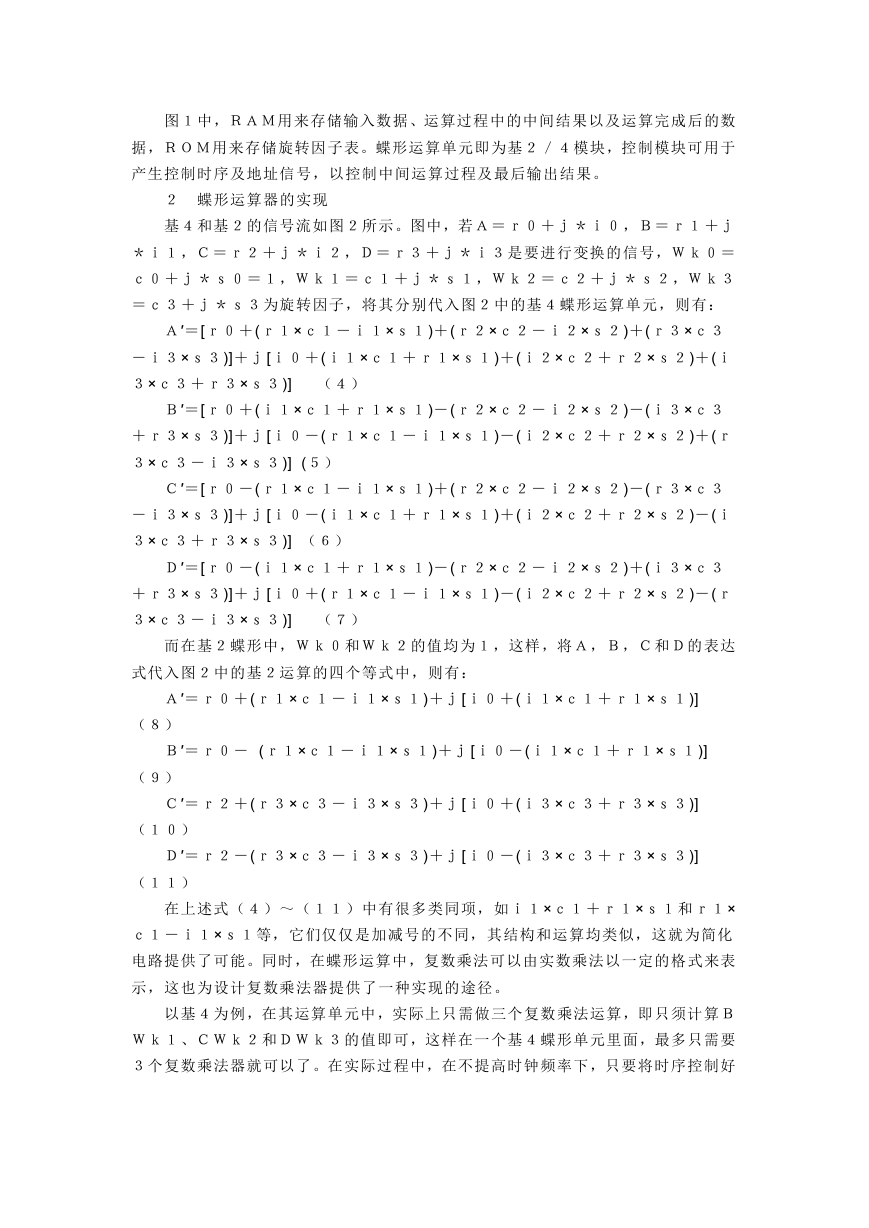

图1中,RAM用来存储输入数据、运算过程中的中间结果以及运算完成后的数
据,ROM用来存储旋转因子表。蝶形运算单元即为基2/4模块,控制模块可用于
产生控制时序及地址信号,以控制中间运算过程及最后输出结果。
2 蝶形运算器的实现
基4和基2的信号流如图2所示。图中,若A=r0+j*i0,B=r1+j
*i1,C=r2+j*i2,D=r3+j*i3是要进行变换的信号,Wk0=
c0+j*s0=1,Wk1=c1+j*s1,Wk2=c2+j*s2,Wk3
=c3+j*s3为旋转因子,将其分别代入图2中的基4蝶形运算单元,则有:
A′=[r0+(r1×c1-i1×s1)+(r2×c2-i2×s2)+(r3×c3
-i3×s3)]+j[i0+(i1×c1+r1×s1)+(i2×c2+r2×s2)+(i
3×c3+r3×s3)] (4)
B′=[r0+(i1×c1+r1×s1)-(r2×c2-i2×s2)-(i3×c3
+r3×s3)]+j[i0-(r1×c1-i1×s1)-(i2×c2+r2×s2)+(r
3×c3-i3×s3)] (5)
C′=[r0-(r1×c1-i1×s1)+(r2×c2-i2×s2)-(r3×c3
-i3×s3)]+j[i0-(i1×c1+r1×s1)+(i2×c2+r2×s2)-(i
3×c3+r3×s3)] (6)
D′=[r0-(i1×c1+r1×s1)-(r2×c2-i2×s2)+(i3×c3
+r3×s3)]+j[i0+(r1×c1-i1×s1)-(i2×c2+r2×s2)-(r
3×c3-i3×s3)] (7)
而在基2蝶形中,Wk0和Wk2的值均为1,这样,将A,B,C和D的表达
式代入图2中的基2运算的四个等式中,则有:
A′=r0+(r1×c1-i1×s1)+j[i0+(i1×c1+r1×s1)]
(8)
B′=r0- (r1×c1-i1×s1)+j[i0-(i1×c1+r1×s1)]
(9)
C′=r2+(r3×c3-i3×s3)+j[i0+(i3×c3+r3×s3)]
(10)
D′=r2-(r3×c3-i3×s3)+j[i0-(i3×c3+r3×s3)]
(11)
在上述式(4)~(11)中有很多类同项,如i1×c1+r1×s1和r1×
c1-i1×s1等,它们仅仅是加减号的不同,其结构和运算均类似,这就为简化
电路提供了可能。同时,在蝶形运算中,复数乘法可以由实数乘法以一定的格式来表
示,这也为设计复数乘法器提供了一种实现的途径。
以基4为例,在其运算单元中,实际上只需做三个复数乘法运算,即只须计算B
Wk1、CWk2和DWk3的值即可,这样在一个基4蝶形单元里面,最多只需要
3个复数乘法器就可以了。在实际过程中,在不提高时钟频率下,只要将时序控制好

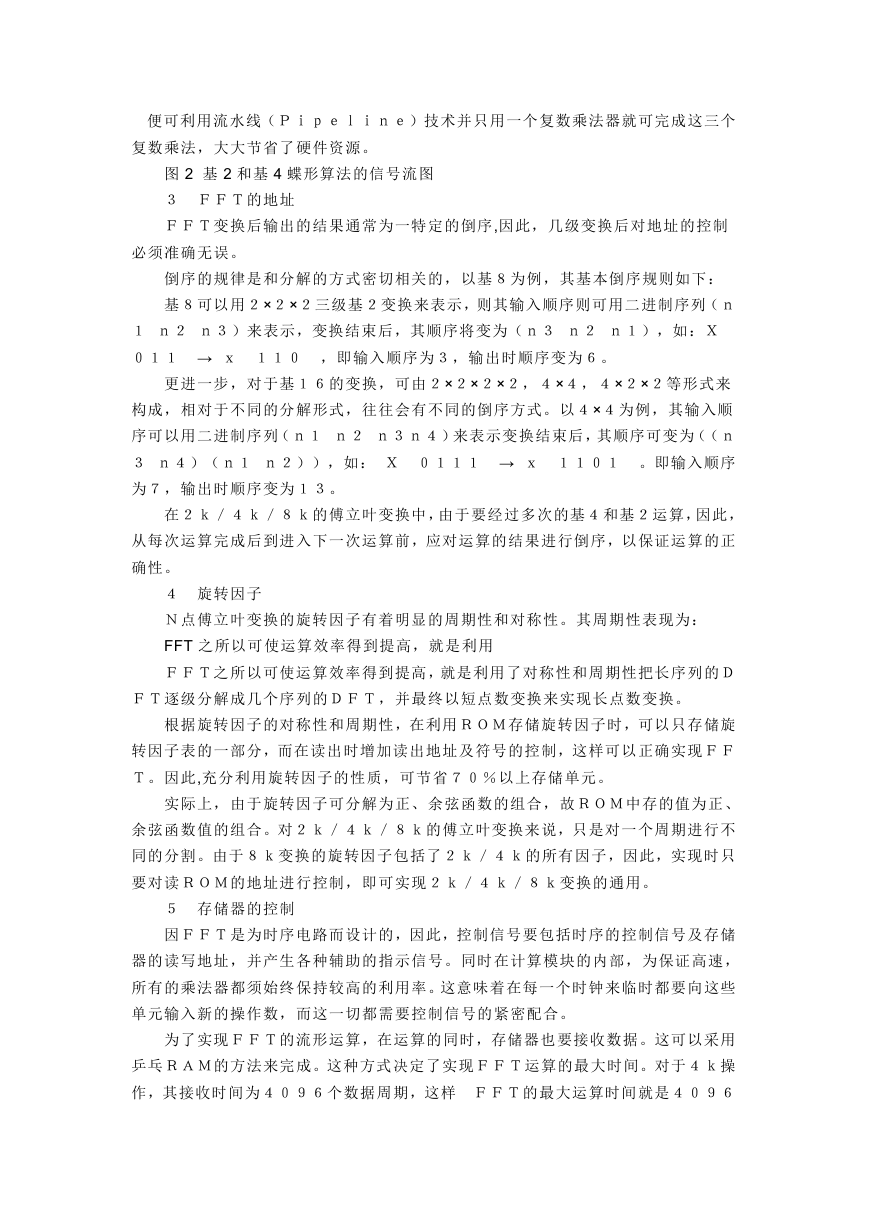

便可利用流水线(Pipeline)技术并只用一个复数乘法器就可完成这三个
复数乘法,大大节省了硬件资源。
图 2 基 2 和基 4 蝶形算法的信号流图
3 FFT的地址
FFT变换后输出的结果通常为一特定的倒序,因此,几级变换后对地址的控制
必须准确无误。
倒序的规律是和分解的方式密切相关的,以基8为例,其基本倒序规则如下:
基8可以用2×2×2三级基2变换来表示,则其输入顺序则可用二进制序列(n
1 n2 n3)来表示,变换结束后,其顺序将变为(n3 n2 n1),如:X
011 → x 110 ,即输入顺序为3,输出时顺序变为6。
更进一步,对于基16的变换,可由2×2×2×2,4×4,4×2×2等形式来
构成,相对于不同的分解形式,往往会有不同的倒序方式。以4×4为例,其输入顺
序可以用二进制序列(n1 n2 n3n4)来表示变换结束后,其顺序可变为((n
3 n4)(n1 n2)),如: X 0111 → x 1101 。即输入顺序
为7,输出时顺序变为13。
在2k/4k/8k的傅立叶变换中,由于要经过多次的基4和基2运算,因此,
从每次运算完成后到进入下一次运算前,应对运算的结果进行倒序,以保证运算的正
确性。
4 旋转因子
N点傅立叶变换的旋转因子有着明显的周期性和对称性。其周期性表现为:
FFT 之所以可使运算效率得到提高,就是利用
FFT之所以可使运算效率得到提高,就是利用了对称性和周期性把长序列的D
FT逐级分解成几个序列的DFT,并最终以短点数变换来实现长点数变换。
根据旋转因子的对称性和周期性,在利用ROM存储旋转因子时,可以只存储旋
转因子表的一部分,而在读出时增加读出地址及符号的控制,这样可以正确实现FF
T。因此,充分利用旋转因子的性质,可节省70%以上存储单元。
实际上,由于旋转因子可分解为正、余弦函数的组合,故ROM中存的值为正、
余弦函数值的组合。对2k/4k/8k的傅立叶变换来说,只是对一个周期进行不
同的分割。由于8k变换的旋转因子包括了2k/4k的所有因子,因此,实现时只
要对读ROM的地址进行控制,即可实现2k/4k/8k变换的通用。
5 存储器的控制
因FFT是为时序电路而设计的,因此,控制信号要包括时序的控制信号及存储
器的读写地址,并产生各种辅助的指示信号。同时在计算模块的内部,为保证高速,
所有的乘法器都须始终保持较高的利用率。这意味着在每一个时钟来临时都要向这些
单元输入新的操作数,而这一切都需要控制信号的紧密配合。
为了实现FFT的流形运算,在运算的同时,存储器也要接收数据。这可以采用
乒乓RAM的方法来完成。这种方式决定了实现FFT运算的最大时间。对于4k操

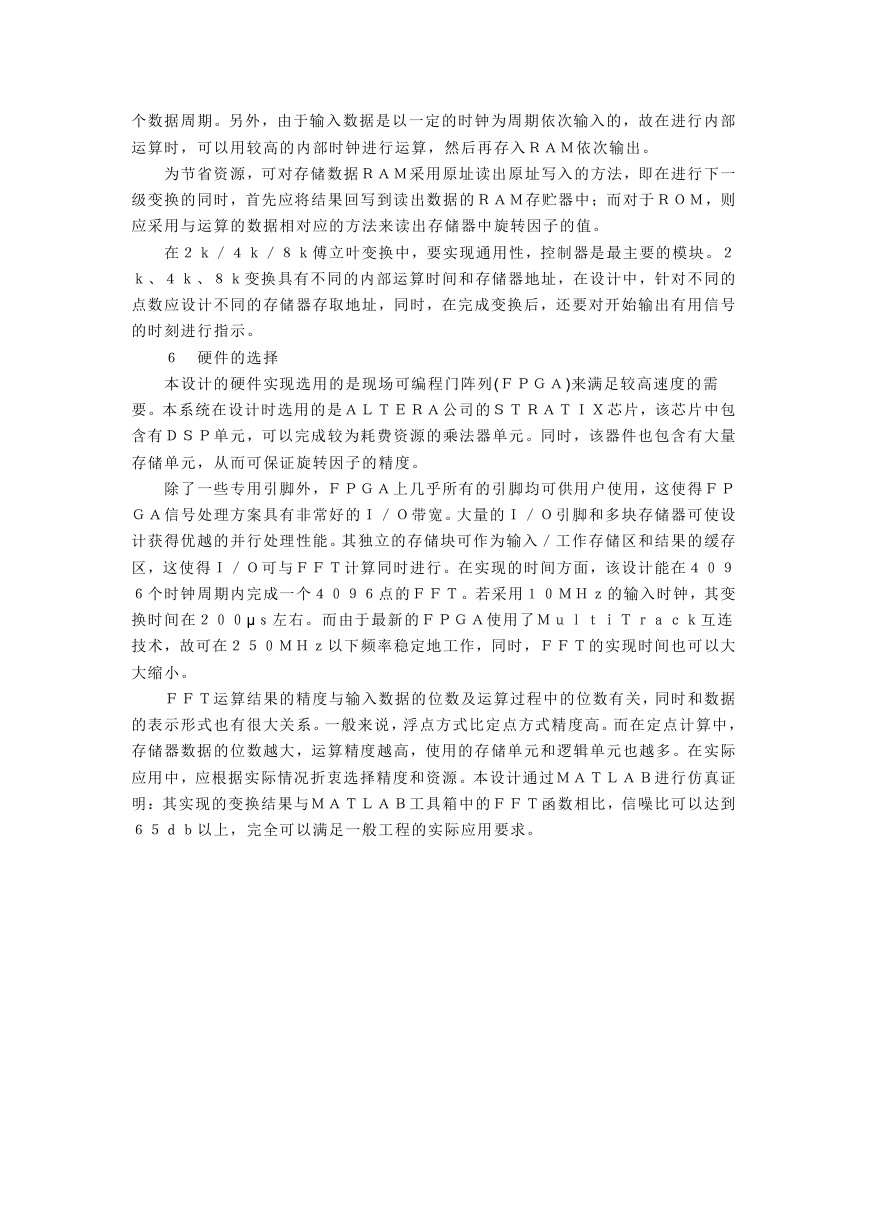

作,其接收时间为4096个数据周期,这样 FFT的最大运算时间就是4096
个数据周期。另外,由于输入数据是以一定的时钟为周期依次输入的,故在进行内部
运算时,可以用较高的内部时钟进行运算,然后再存入RAM依次输出。
为节省资源,可对存储数据RAM采用原址读出原址写入的方法,即在进行下一
级变换的同时,首先应将结果回写到读出数据的RAM存贮器中;而对于ROM,则
应采用与运算的数据相对应的方法来读出存储器中旋转因子的值。
在2k/4k/8k傅立叶变换中,要实现通用性,控制器是最主要的模块。2
k、4k、8k变换具有不同的内部运算时间和存储器地址,在设计中,针对不同的
点数应设计不同的存储器存取地址,同时,在完成变换后,还要对开始输出有用信号
的时刻进行指示。
6 硬件的选择
本设计的硬件实现选用的是现场可编程门阵列(FPGA)来满足较高速度的需
要。本系统在设计时选用的是ALTERA公司的STRATIX芯片,该芯片中包
含有DSP单元,可以完成较为耗费资源的乘法器单元。同时,该器件也包含有大量
存储单元,从而可保证旋转因子的精度。
除了一些专用引脚外,FPGA上几乎所有的引脚均可供用户使用,这使得FP
GA信号处理方案具有非常好的I/O带宽。大量的I/O引脚和多块存储器可使设
计获得优越的并行处理性能。其独立的存储块可作为输入/工作存储区和结果的缓存
区,这使得I/O可与FFT计算同时进行。在实现的时间方面,该设计能在409
6个时钟周期内完成一个4096点的FFT。若采用10MHz的输入时钟,其变
换时间在200μs左右。而由于最新的FPGA使用了MultiTrack互连
技术,故可在250MHz以下频率稳定地工作,同时,FFT的实现时间也可以大
大缩小。
FFT运算结果的精度与输入数据的位数及运算过程中的位数有关,同时和数据
的表示形式也有很大关系。一般来说,浮点方式比定点方式精度高。而在定点计算中,
存储器数据的位数越大,运算精度越高,使用的存储单元和逻辑单元也越多。在实际
应用中,应根据实际情况折衷选择精度和资源。本设计通过MATLAB进行仿真证
明:其实现的变换结果与MATLAB工具箱中的FFT函数相比,信噪比可以达到
65db以上,完全可以满足一般工程的实际应用要求。
