华为畅玩5X 故障维修指导 指南针故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.21M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

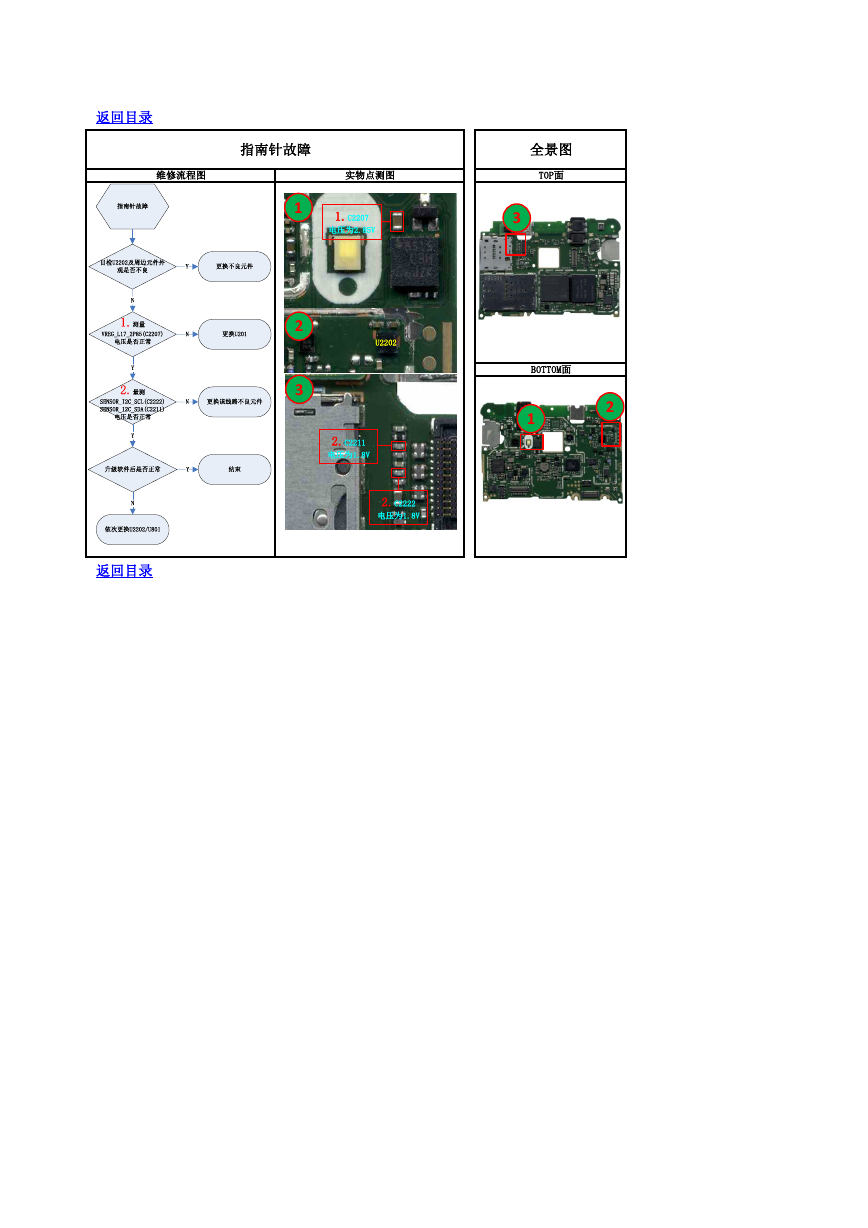

    返回目录 指南针故障 维修流程图 实物点测图 1.C2207 电压为2.85V U2202 1 2 3 2.C2211 电压为1.8V 2.C2222 电压为1.8V 返回目录 全景图 TOP面 3 BOTTOM面 1 2 指南针故障1.测量VREG_L17_2P85(C2207) 电压是否正常N更换U201Y2.量测SENSOR_I2C_SCL(C2222)SENSOR_I2C_SDA(C2211) 电压是否正常N更换该线路不良元件Y依次更换U2202/U801目检U2202及周边元件外观是否不良更换不良元件Y升级软件后是否正常结束NYN
