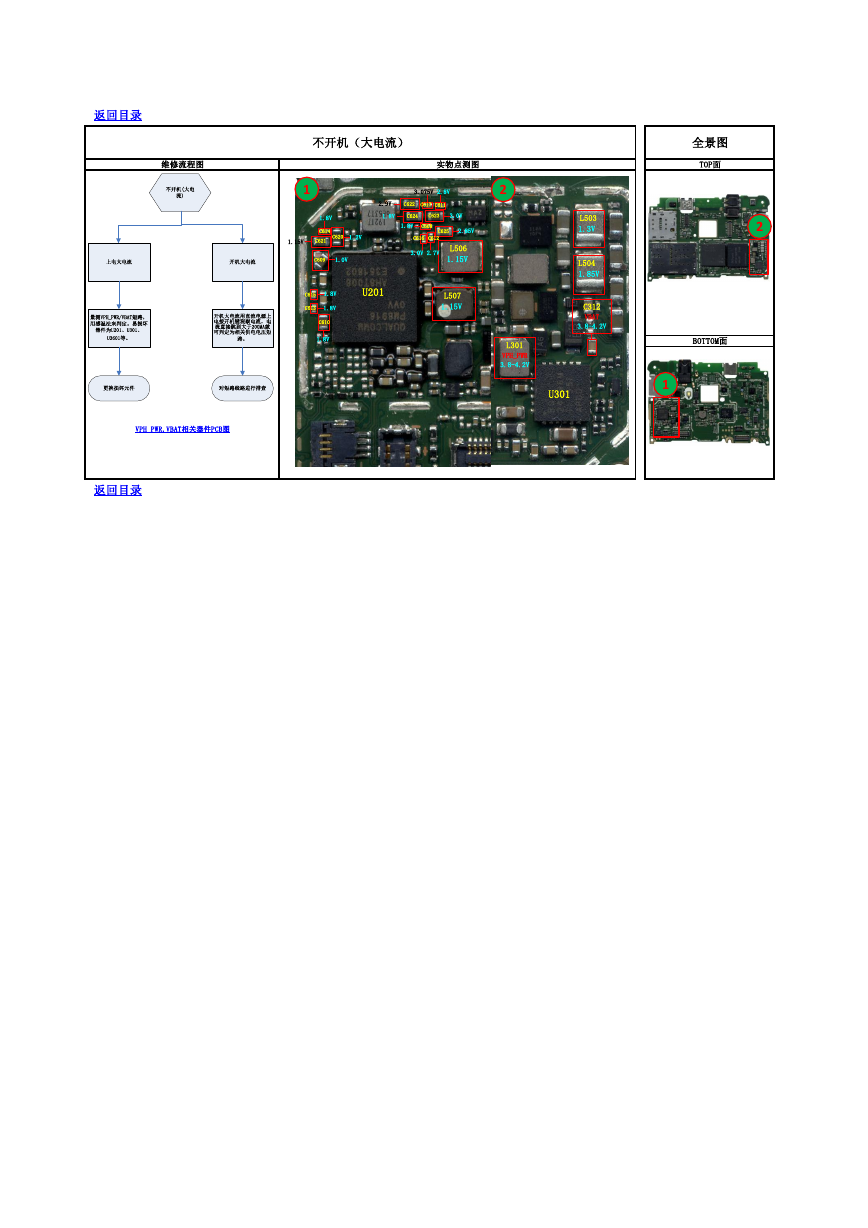

返回目录 维修流程图 实物点测图 不开机（大电流） 1 1.8V C614 1.15V C621 C620 1.2V C609 1.0V 3.075V 2.8V 2.9V C622 C617 C611 1.8V C624 C623 3.0V 1.8V C608 C625 2.85V C616 C612 3.0V 2.7V L506 1.15V 2 U201 L507 1.15V C615 1.8V C613 1.8V C610 1.8V VPH_PWR,VBAT相关器件PCB图 返回目录 全景图 TOP面 2 L503 1.3V L504 1.85V C312 VBAT 3.8-4.2V L301 VPH_PWR 3.8-4.2V BOTTOM面 U301 1 不开机(大电流)上电大电流开机大电流更换损坏元件开机大电流用直流电源上电按开机键观察电流，电流直接跳到大于200MA就可判定为相关供电电压短路。对短路线路进行排查量测VPH_PWR/VBAT短路，用感温法来判定。易损坏器件为U201、U301、U3601等。
