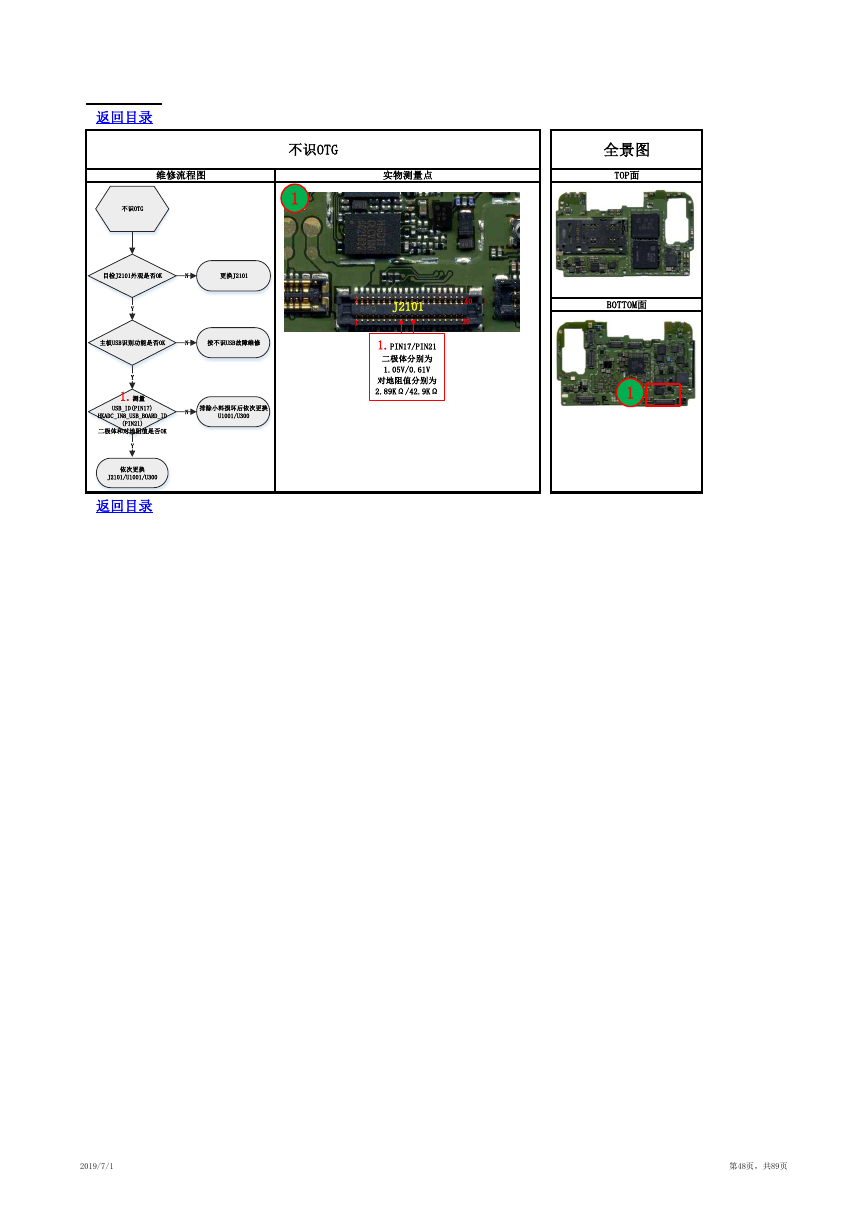

不识OTG
维修流程图
实物测量点
1
2
1
J2101
40
39
1.PIN17/PIN21
二极体分别为
1.05V/0.61V
对地阻值分别为
2.89KΩ/42.9KΩ
返回目录
全景图
TOP面
BOTTOM面
1
2019/7/1
第48页,共89页
目检J2101外观是否OK不识OTG更换J2101NNYYYN主板USB识别功能是否OK按不识USB故障维修1.测量USB_ID(PIN17)HKADC_IN8_USB_BOARD_ID(PIN21)二极体和对地阻值是否OK 排除小料损坏后依次更换U1001/U300依次更换J2101/U1001/U300
