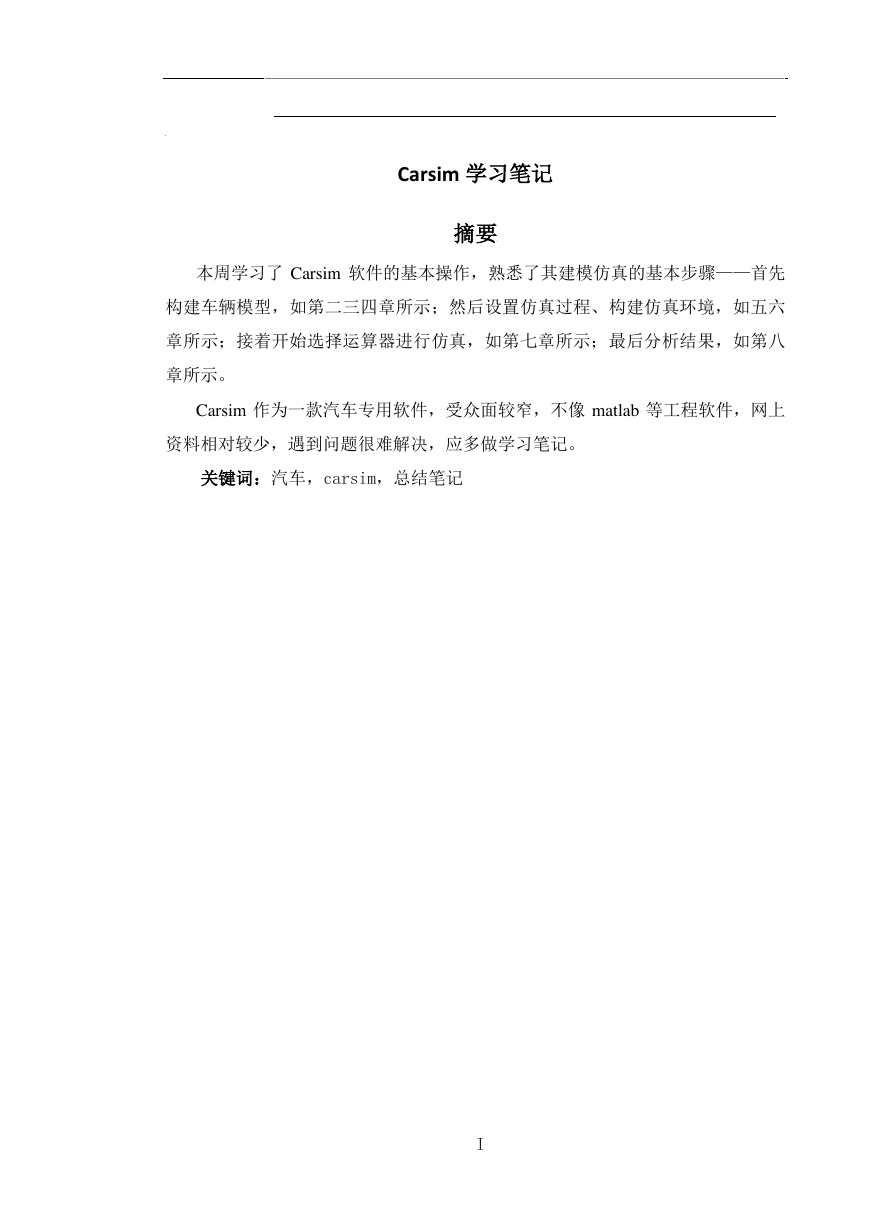

Carsim 学习笔记 摘要 本周学习了 Carsim 软件的基本操作,熟悉了其建模仿真的基本步骤——首先 构建车辆模型,如第二三四章所示;然后设置仿真过程、构建仿真环境,如五六 章所示;接着开始选择运算器进行仿真,如第七章所示;最后分析结果,如第八 章所示。 Carsim 作为一款汽车专用软件,受众面较窄,不像 matlab 等工程软件,网上 资料相对较少,遇到问题很难解决,应多做学习笔记。 关键词:汽车,carsim,总结笔记 I
目 录 摘要 ................................................................................................................ I 1 Carsim 的界面组成 ............................................................................ 1 1.1 前处理部分 ....................................................................................... 1 1.2 处理部分 ................................................................................................. 1 1.3 后处理部分 ............................................................................................. 1 2.建立整车模型 ............................................................................................ 2 2.1 整车尺寸、外形及质量建模 ................................................................. 3 2.2 空气动力学 ............................................................................................. 4 3 驱动、制动和转向系统............................................................................ 7 3.1 驱动系统 ................................................................................................. 7 3.1.1 发动机参数设置 .................................................................................. 8 3.1.2 变速器参数设置 .................................................................................. 9 3.1.3 差速器参数设置 ................................................................................ 11 3.1.4 转向系参数设置 ................................................................................ 12 4 行驶系统 .................................................................................................. 16 4.1 轮胎建模 .............................................................................................. 16 5 驾驶过程置 ............................................................................................. 18 5.1 基本设置 ............................................................................................... 18 5.2 事件编程 ............................................................................................... 18 6 构建驾驶路面 ......................................................................................... 20 II
7 仿真运算 .................................................................................................. 23 8、结果分析 ............................................................................................... 24 7.1 仿真动画 ............................................................................................... 24 7.2 仿真曲线 ............................................................................................... 25 参考文献 ........................................................................ 错误!未定义书签。 III

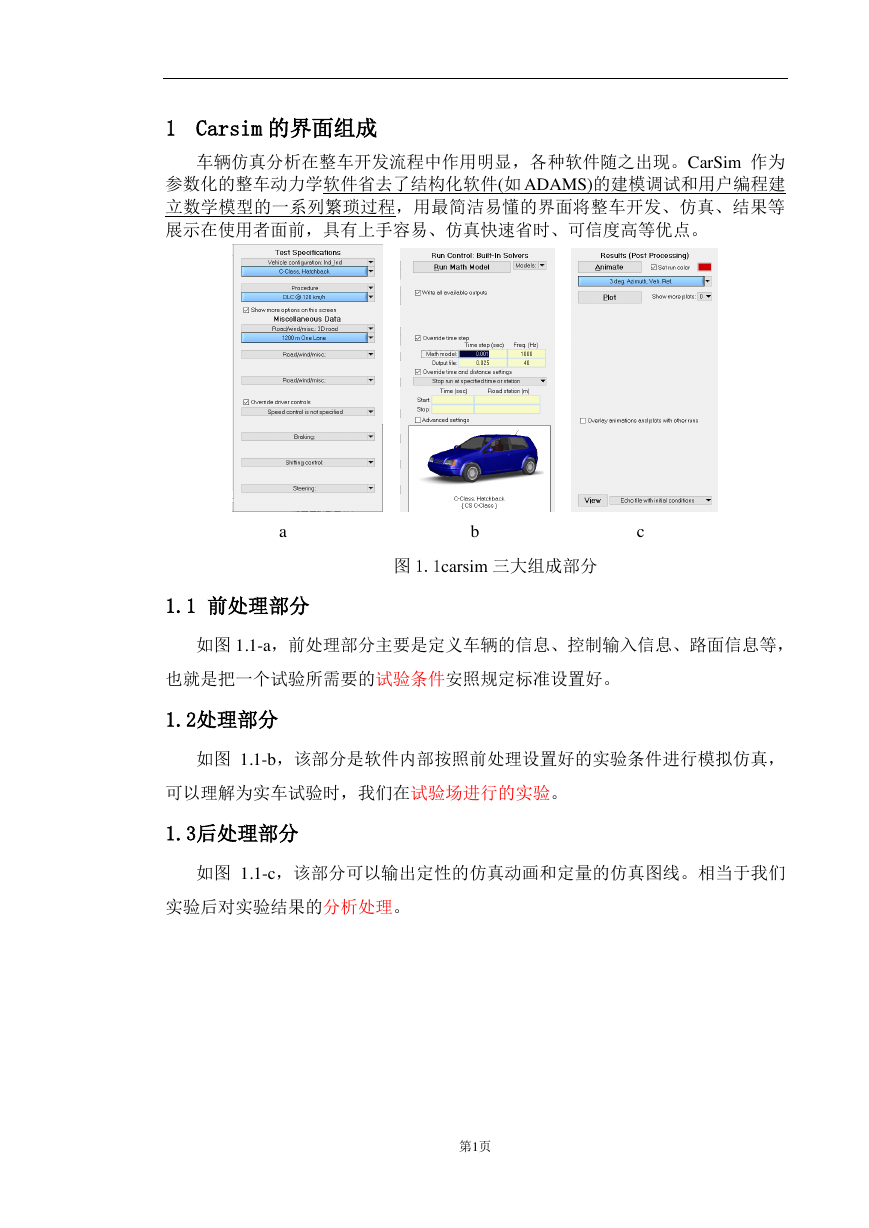

1 Carsim 的界面组成 车辆仿真分析在整车开发流程中作用明显,各种软件随之出现。CarSim 作为 参数化的整车动力学软件省去了结构化软件(如 ADAMS)的建模调试和用户编程建 立数学模型的一系列繁琐过程,用最简洁易懂的界面将整车开发、仿真、结果等 展示在使用者面前,具有上手容易、仿真快速省时、可信度高等优点。 a b c 图 1.1carsim 三大组成部分 1.1 前处理部分 如图 1.1-a,前处理部分主要是定义车辆的信息、控制输入信息、路面信息等, 也就是把一个试验所需要的试验条件安照规定标准设置好。 1.2处理部分 如图 1.1-b,该部分是软件内部按照前处理设置好的实验条件进行模拟仿真, 可以理解为实车试验时,我们在试验场进行的实验。 1.3后处理部分 如图 1.1-c,该部分可以输出定性的仿真动画和定量的仿真图线。相当于我们 实验后对实验结果的分析处理。 第1页

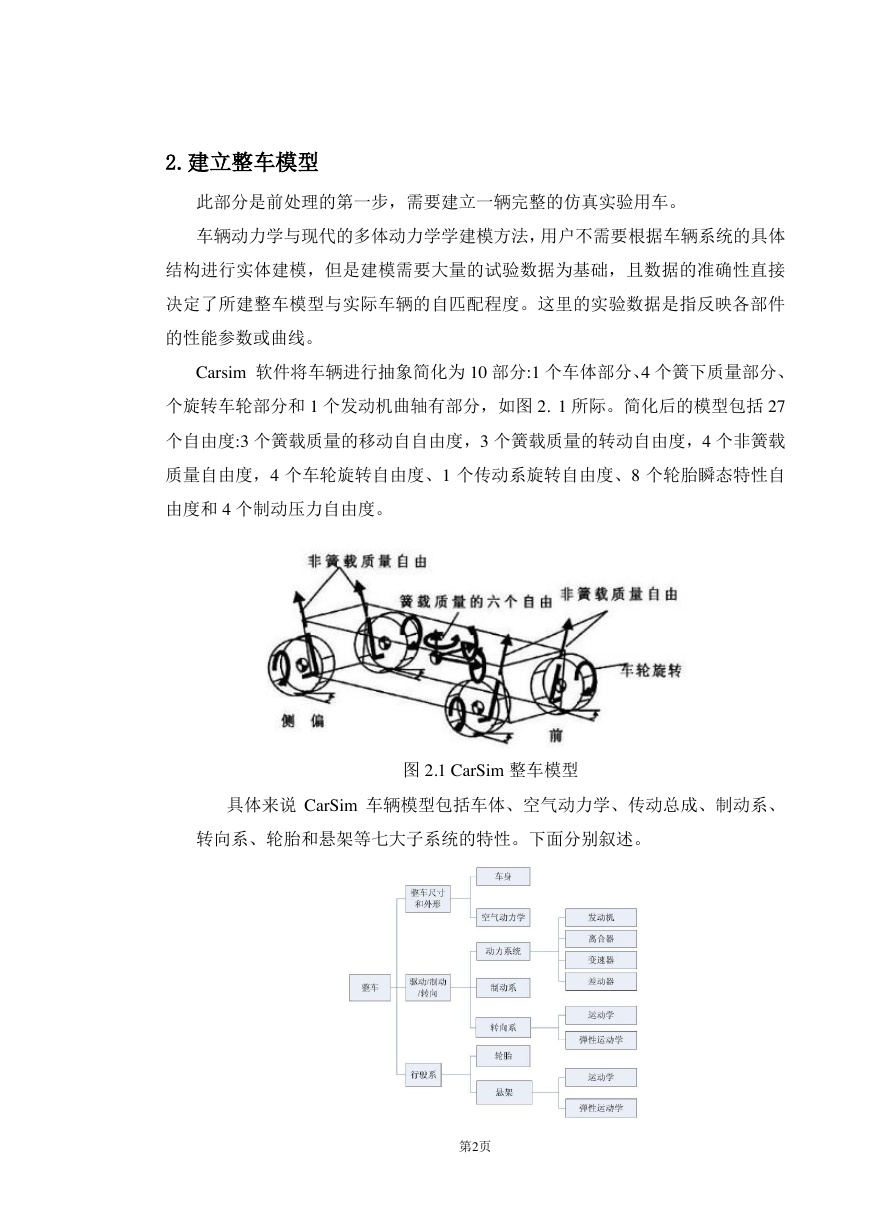

2.建立整车模型 此部分是前处理的第一步,需要建立一辆完整的仿真实验用车。 车辆动力学与现代的多体动力学学建模方法,用户不需要根据车辆系统的具体 结构进行实体建模,但是建模需要大量的试验数据为基础,且数据的准确性直接 决定了所建整车模型与实际车辆的自匹配程度。这里的实验数据是指反映各部件 的性能参数或曲线。 Carsim 软件将车辆进行抽象简化为 10 部分:1 个车体部分、4 个簧下质量部分、 个旋转车轮部分和 1 个发动机曲轴有部分,如图 2. 1 所际。简化后的模型包括 27 个自由度:3 个簧载质量的移动自自由度,3 个簧载质量的转动自由度,4 个非簧载 质量自由度,4 个车轮旋转自由度、1 个传动系旋转自由度、8 个轮胎瞬态特性自 由度和 4 个制动压力自由度。 图 2.1 CarSim 整车模型 具体来说 CarSim 车辆模型包括车体、空气动力学、传动总成、制动系、 转向系、轮胎和悬架等七大子系统的特性。下面分别叙述。 第2页

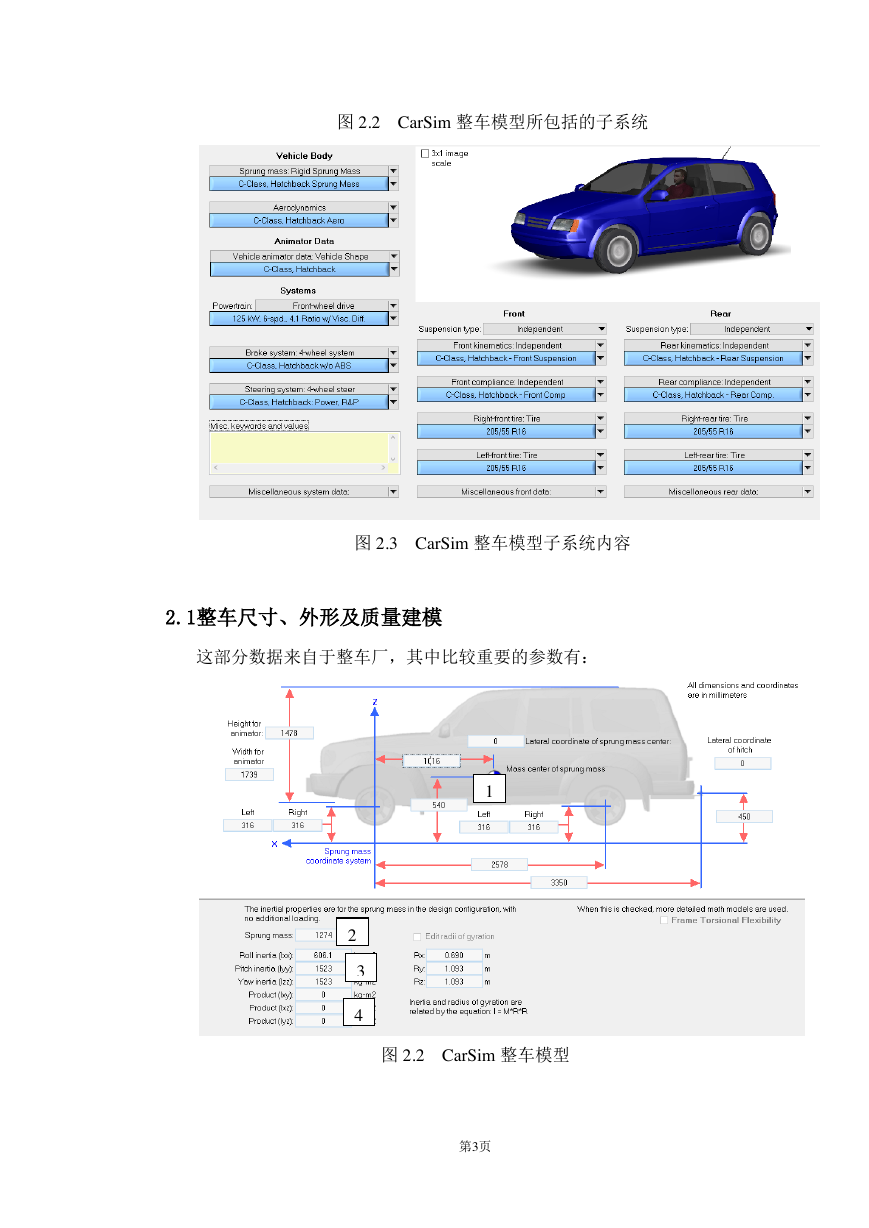

图 2.2 CarSim 整车模型所包括的子系统 图 2.3 CarSim 整车模型子系统内容 2.1整车尺寸、外形及质量建模 这部分数据来自于整车厂,其中比较重要的参数有: 1 2 3 4 图 2.2 CarSim 整车模型 第3页

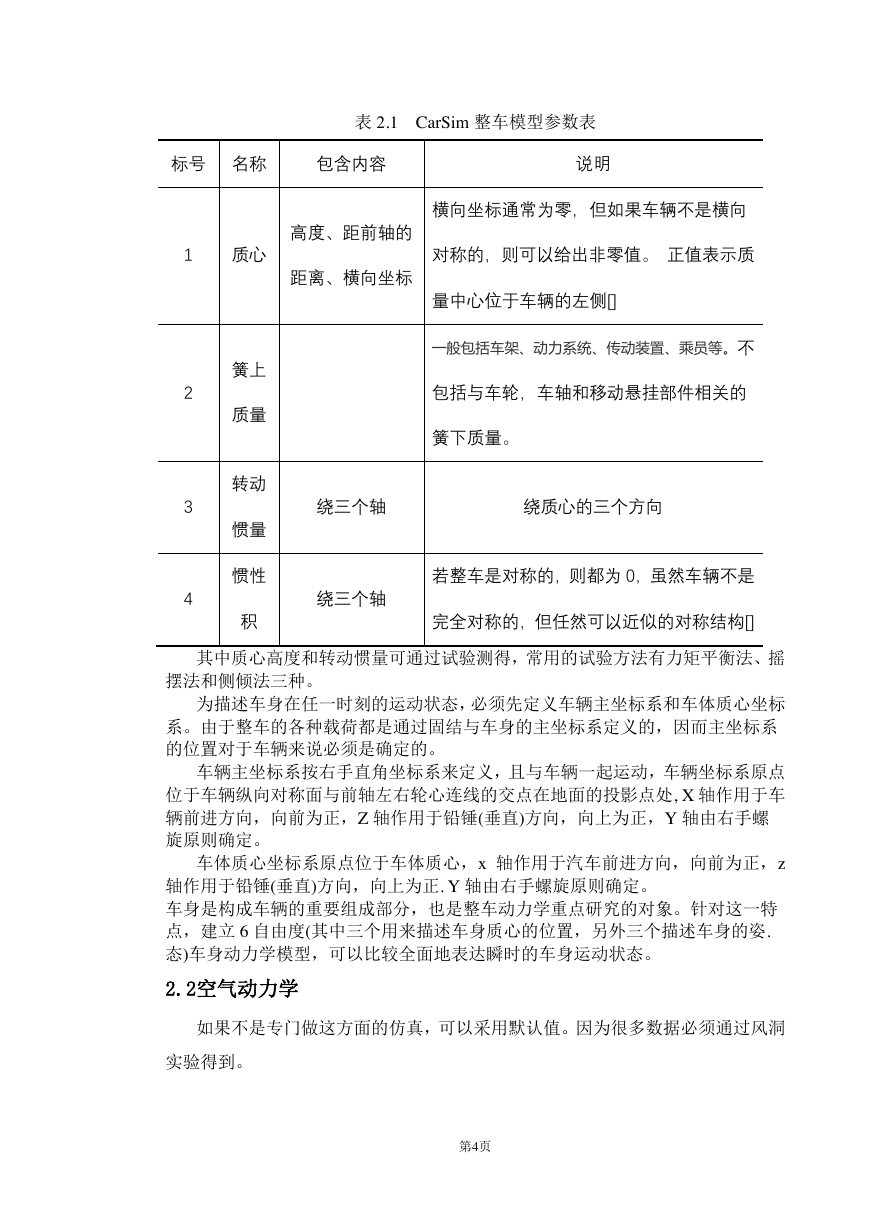

表 2.1 CarSim 整车模型参数表 标号 名称 包含内容 说明 高度、距前轴的 横向坐标通常为零,但如果车辆不是横向 1 质心 对称的,则可以给出非零值。 正值表示质 距离、横向坐标 量中心位于车辆的左侧[] 2 3 4 簧上 质量 转动 惯量 惯性 积 一般包括车架、动力系统、传动装置、乘员等。不 包括与车轮,车轴和移动悬挂部件相关的 簧下质量。 绕三个轴 绕质心的三个方向 绕三个轴 若整车是对称的,则都为 0,虽然车辆不是 完全对称的,但任然可以近似的对称结构[] 其中质心高度和转动惯量可通过试验测得,常用的试验方法有力矩平衡法、摇 摆法和侧倾法三种。 为描述车身在任一时刻的运动状态,必须先定义车辆主坐标系和车体质心坐标 系。由于整车的各种载荷都是通过固结与车身的主坐标系定义的,因而主坐标系 的位置对于车辆来说必须是确定的。 车辆主坐标系按右手直角坐标系来定义,且与车辆一起运动,车辆坐标系原点 位于车辆纵向对称面与前轴左右轮心连线的交点在地面的投影点处, X 轴作用于车 辆前进方向,向前为正,Z 轴作用于铅锤(垂直)方向,向上为正,Y 轴由右手螺 旋原则确定。 车体质心坐标系原点位于车体质心,x 轴作用于汽车前进方向,向前为正,z 轴作用于铅锤(垂直)方向,向上为正. Y 轴由右手螺旋原则确定。 车身是构成车辆的重要组成部分,也是整车动力学重点研究的对象。针对这一特 点,建立 6 自由度(其中三个用来描述车身质心的位置,另外三个描述车身的姿. 态)车身动力学模型,可以比较全面地表达瞬时的车身运动状态。 2.2空气动力学 如果不是专门做这方面的仿真,可以采用默认值。因为很多数据必须通过风洞 实验得到。 第4页

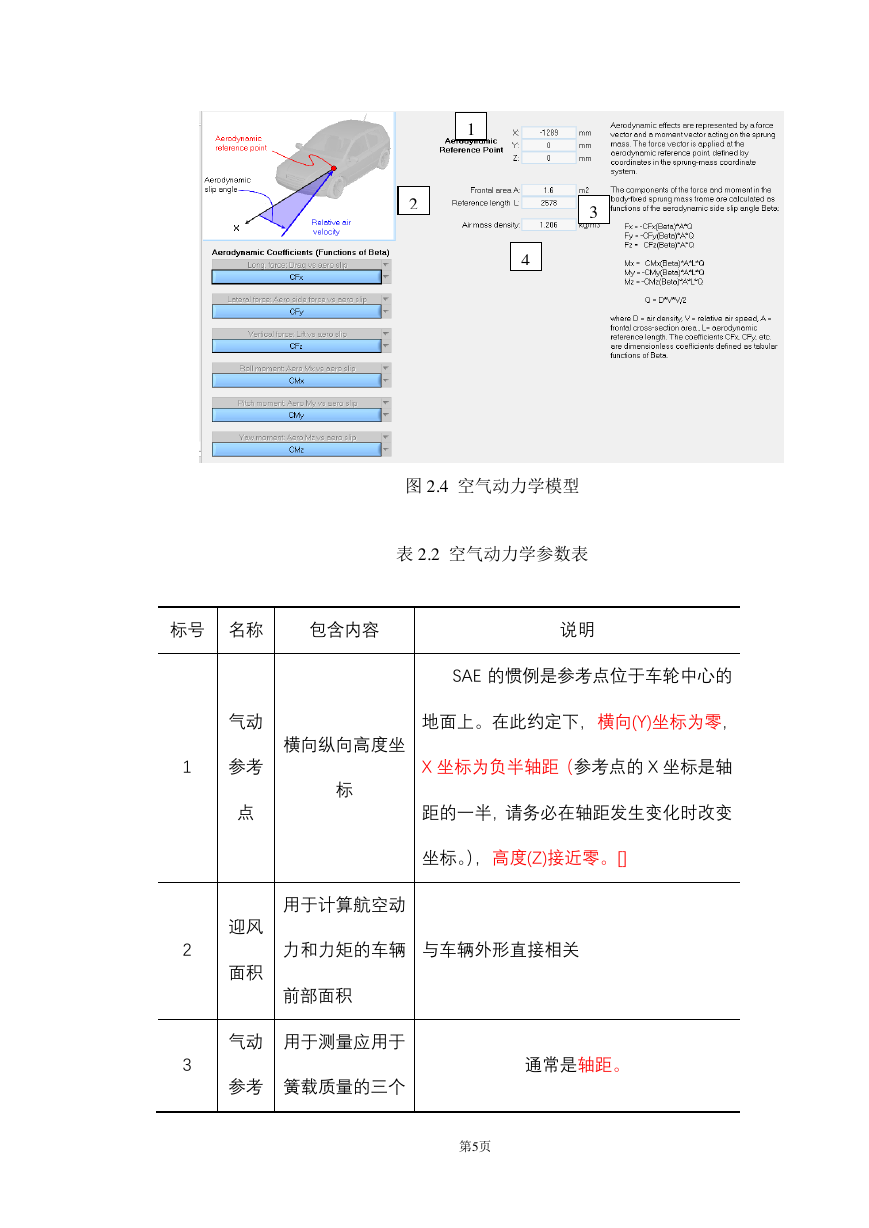

1 2 3 4 图 2.4 空气动力学模型 表 2.2 空气动力学参数表 标号 名称 包含内容 说明 SAE 的惯例是参考点位于车轮中心的 气动 地面上。在此约定下,横向(Y)坐标为零, 横向纵向高度坐 1 参考 X 坐标为负半轴距(参考点的 X 坐标是轴 标 点 距的一半,请务必在轴距发生变化时改变 2 3 坐标。),高度(Z)接近零。[] 用于计算航空动 力和力矩的车辆 与车辆外形直接相关 迎风 面积 前部面积 气动 用于测量应用于 参考 簧载质量的三个 通常是轴距。 第5页
