三、建模工具(Visio) (F2) 20分 (已完成)

四、Power Designer设计（F3） 10分

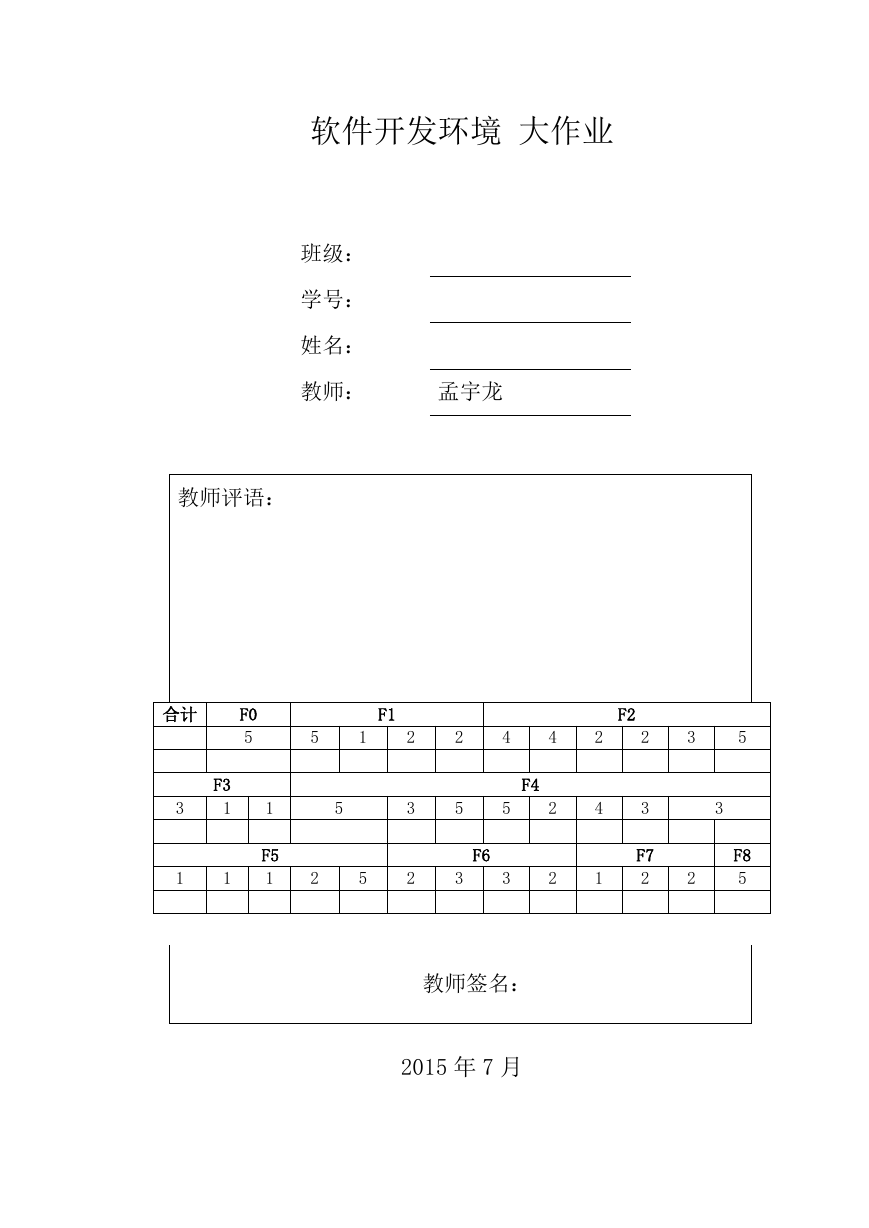

软件开发环境大作业班级：学号：姓名：教师：孟宇龙教师评语：合计 F0 5 F1 5 1 F3 1 1 3 1 1 F5 1 5 2 5 2 3 2 2 5 3 F6 4 5 3 F4 4 2 2 F2 2 3 F7 2 2 4 1 3 5 3 F8 5 2 教师签名： 2015 年 7 月

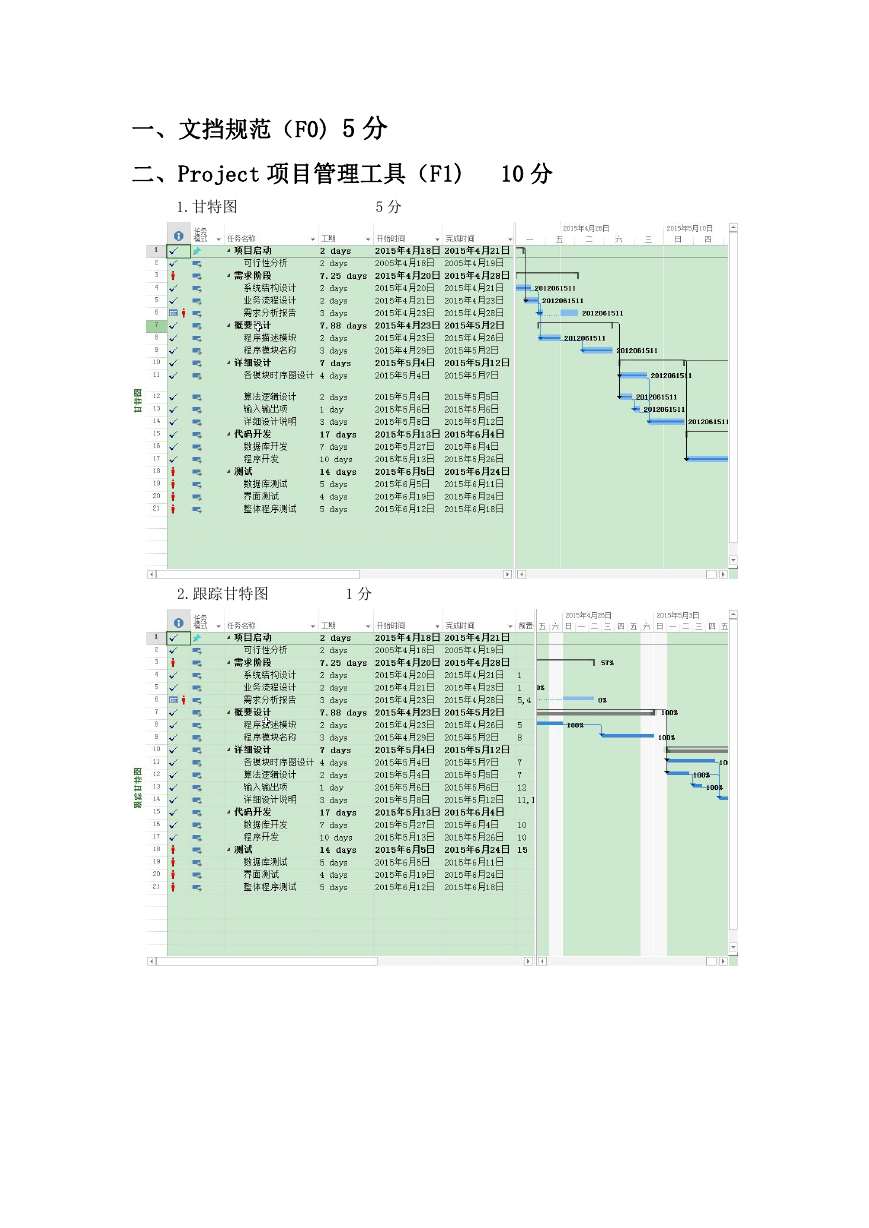

一、文挡规范（F0) 5 分二、Project 项目管理工具（F1) 10 分 1.甘特图 5 分 2.跟踪甘特图 1 分

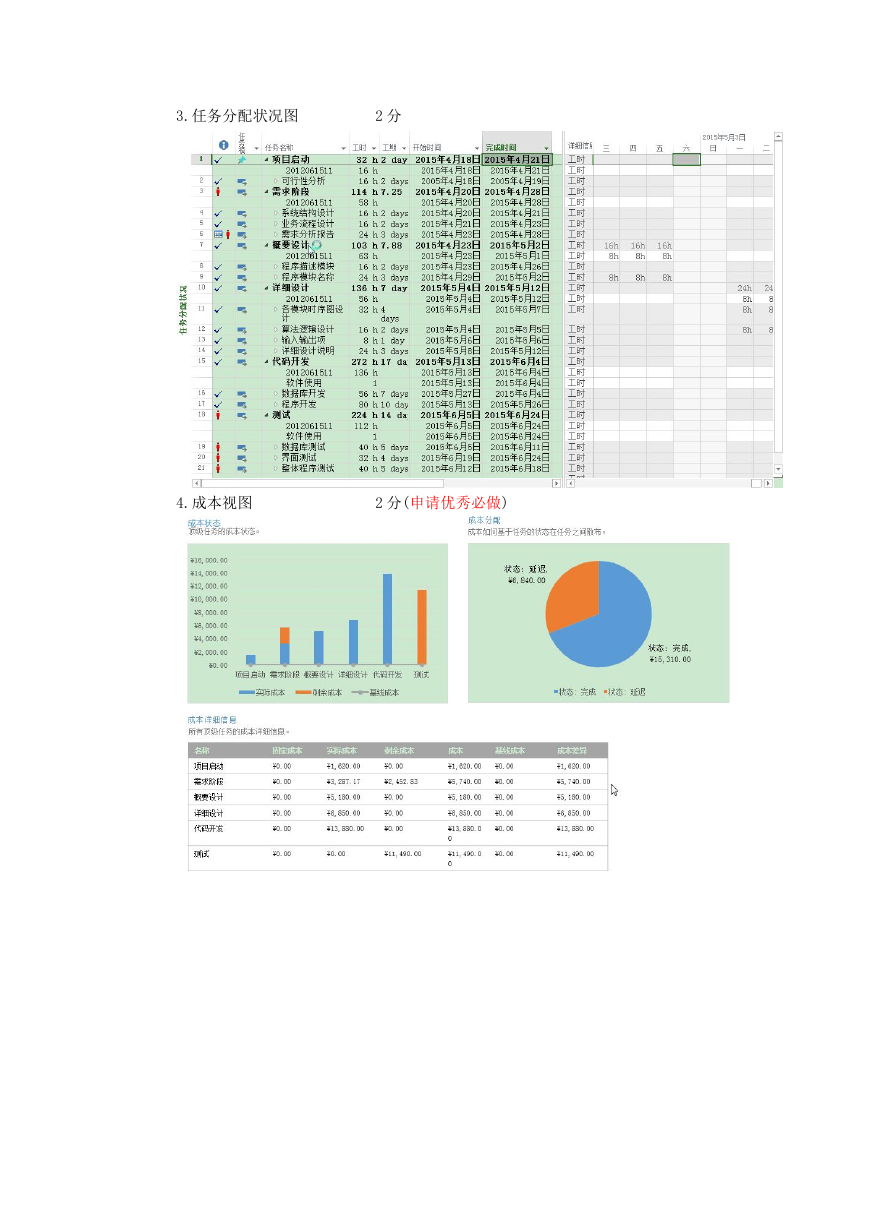

3.任务分配状况图 2 分 4.成本视图 2 分(申请优秀必做)

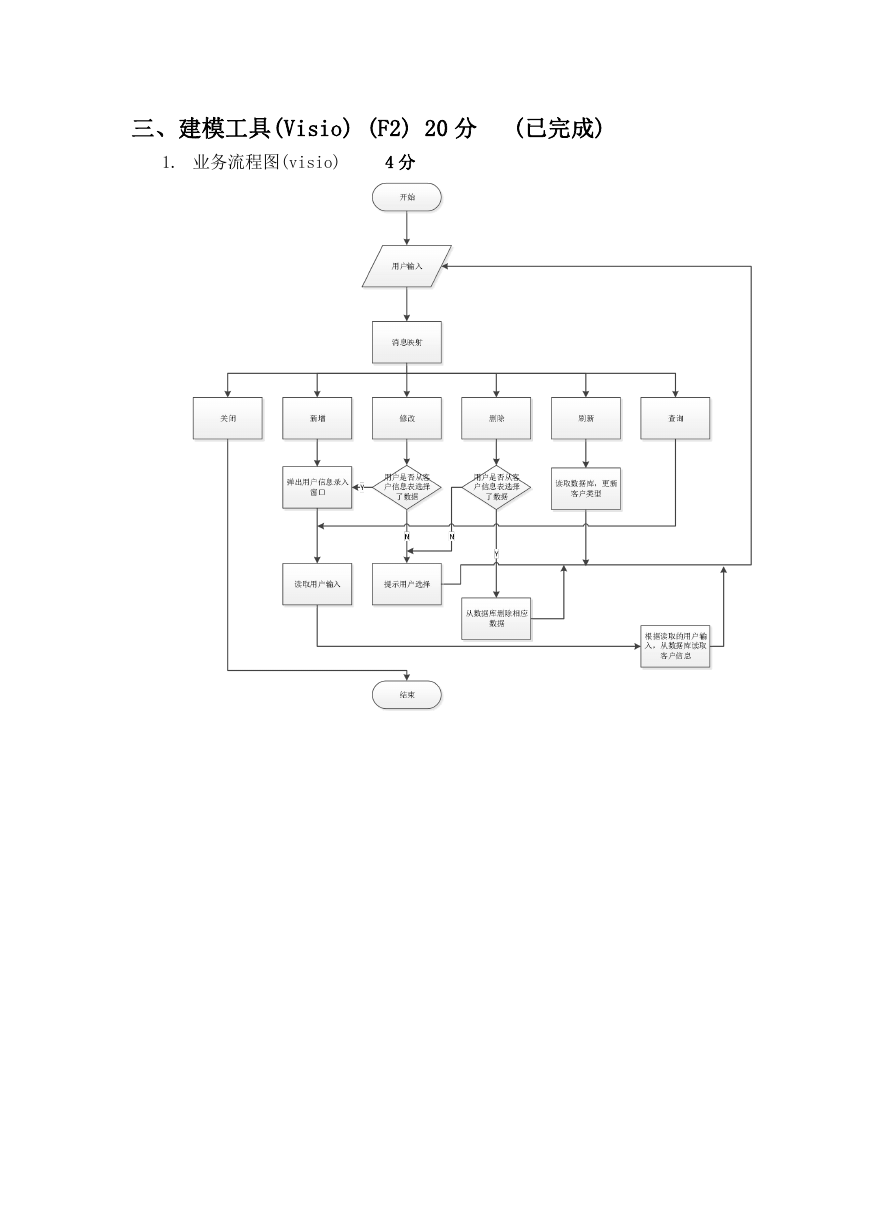

三、建模工具(Visio) (F2) 20 分 (已完成) 1. 业务流程图(visio) 4 分

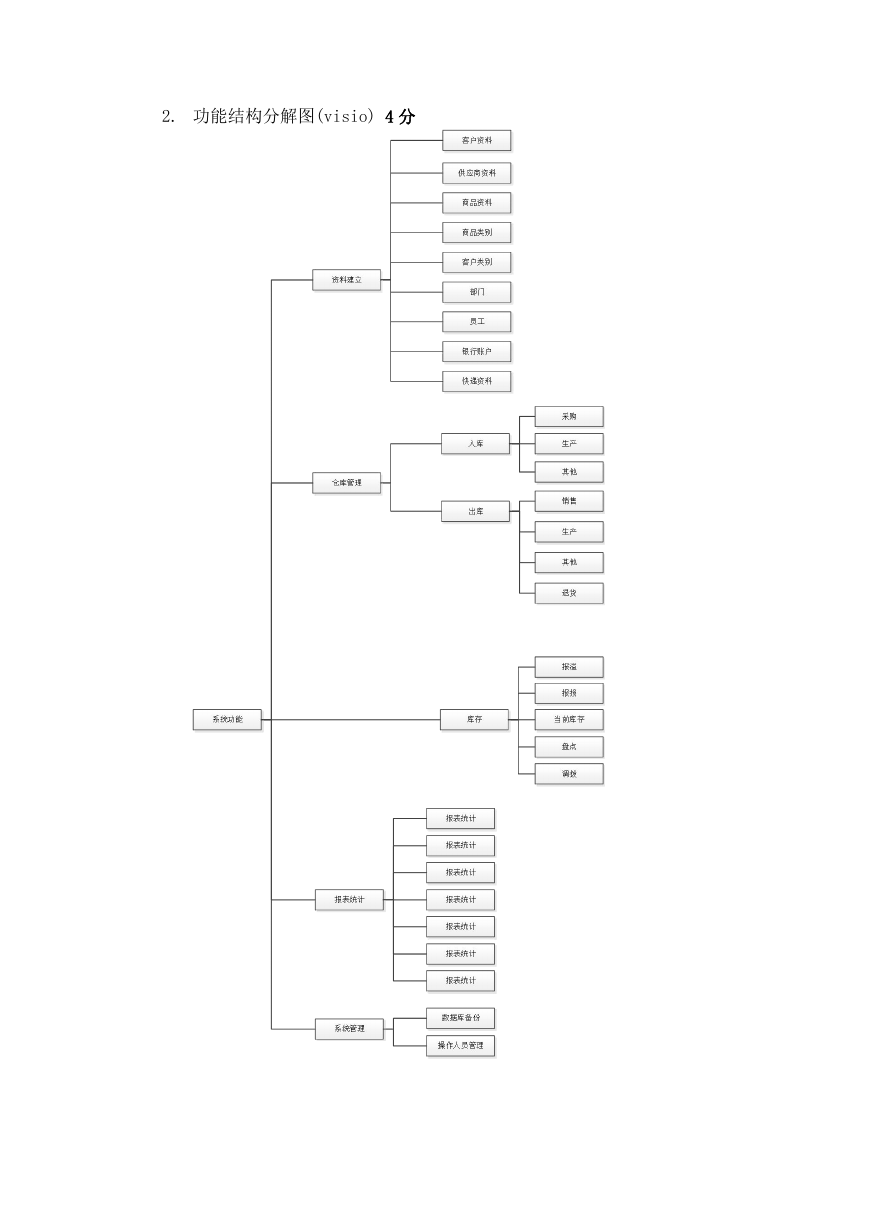

2. 功能结构分解图(visio) 4 分

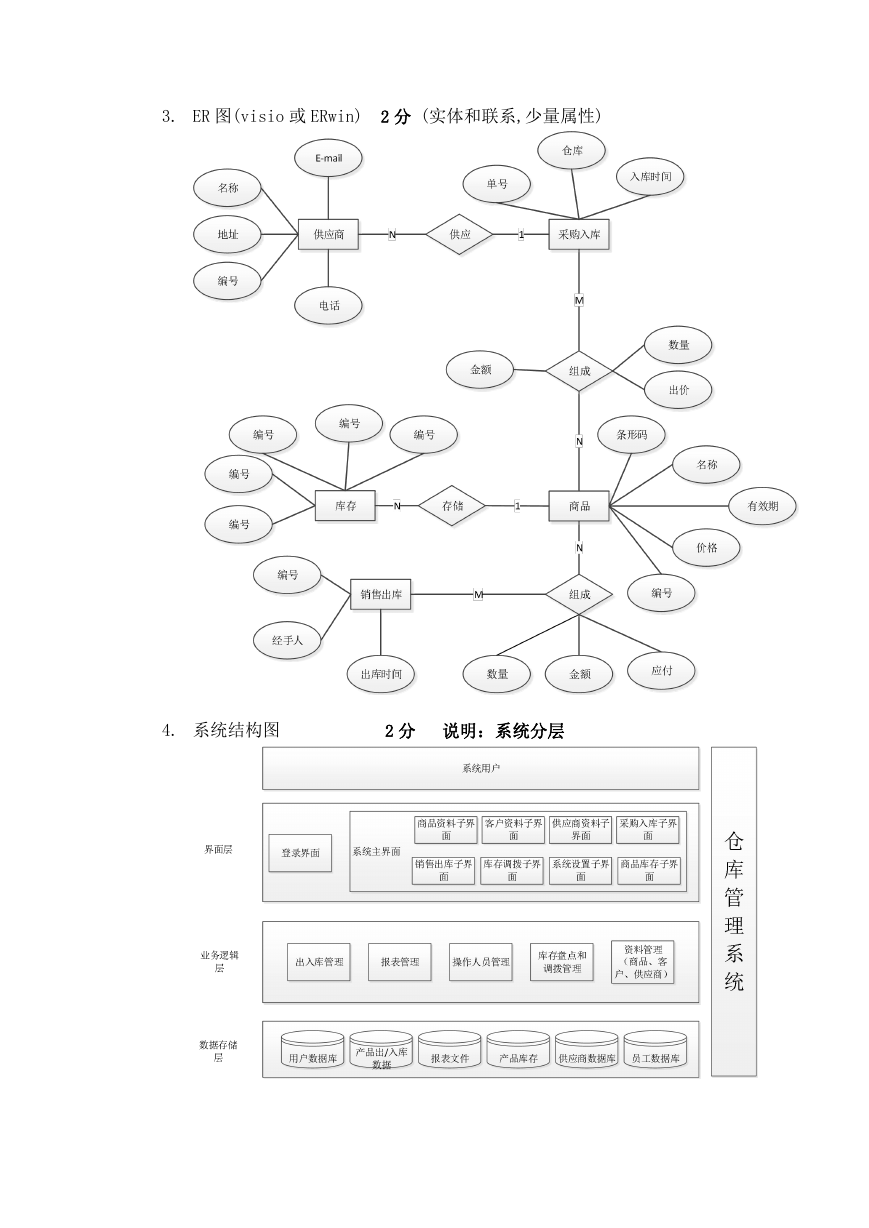

3. ER 图(visio 或 ERwin) 2 分 (实体和联系,少量属性) 4. 系统结构图 2 分说明：系统分层

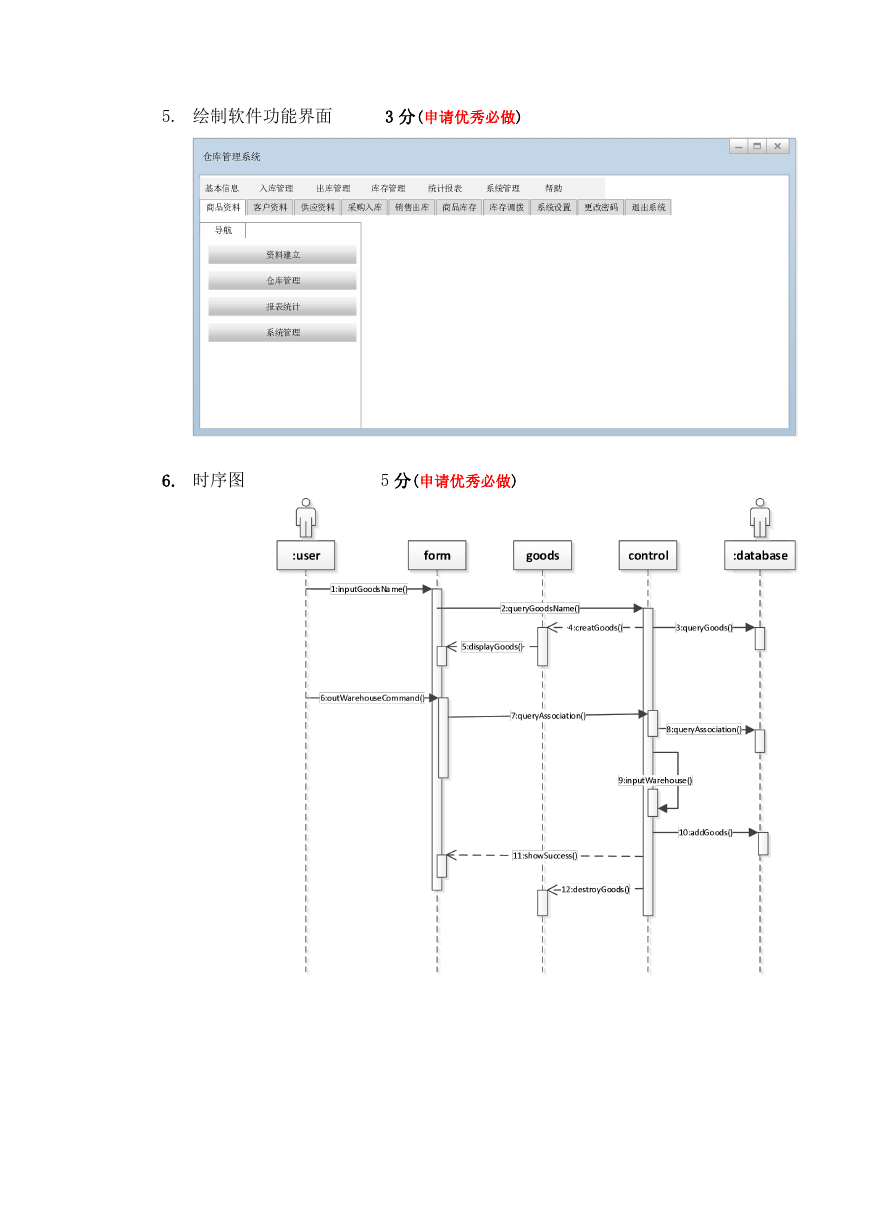

5. 绘制软件功能界面 3 分(申请优秀必做) 6. 时序图 5 分(申请优秀必做)

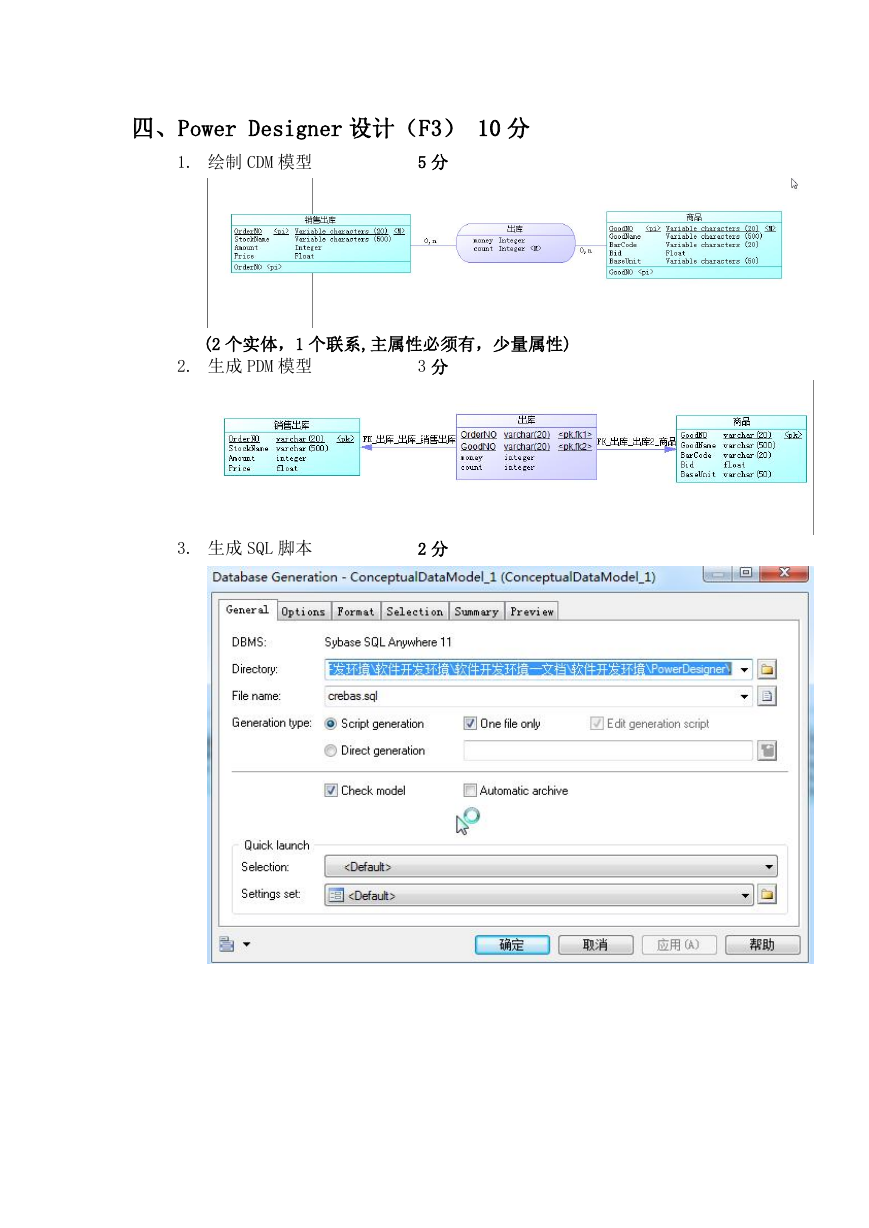

四、Power Designer 设计（F3） 10 分 1. 绘制 CDM 模型 5 分 (2 个实体，1 个联系,主属性必须有，少量属性) 2. 生成 PDM 模型 3 分 3. 生成 SQL 脚本 2 分
