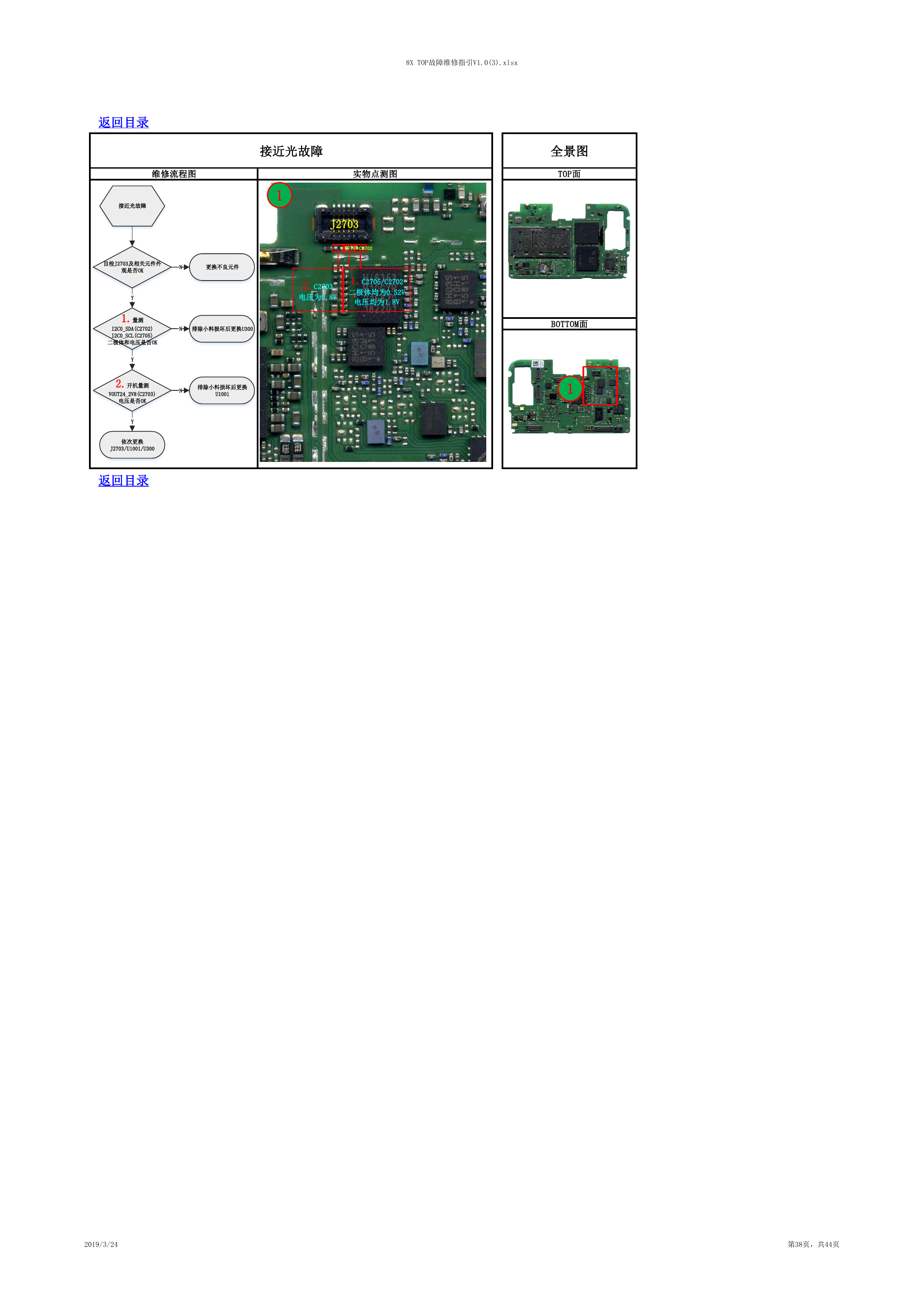

8X TOP故障维修指引V1.0(3).xlsx 返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 1 J2703 C2705 C2702 2.C2703 电压为2.8V 1.C2705/C2702 二极体均为0.52V 电压均为1.8V BOTTOM面 1 返回目录 2019/3/24 第38页，共44页 接近光故障目检J2703及相关元件外观是否OK更换不良元件NNY1.量测I2C0_SDA(C2702)I2C0_SCL(C2705)二极体和电压是否OKY排除小料损坏后更换U1001N依次更换J2703/U1001/U300Y2.开机量测VOUT24_2V8(C2703)电压是否OK排除小料损坏后更换U300
