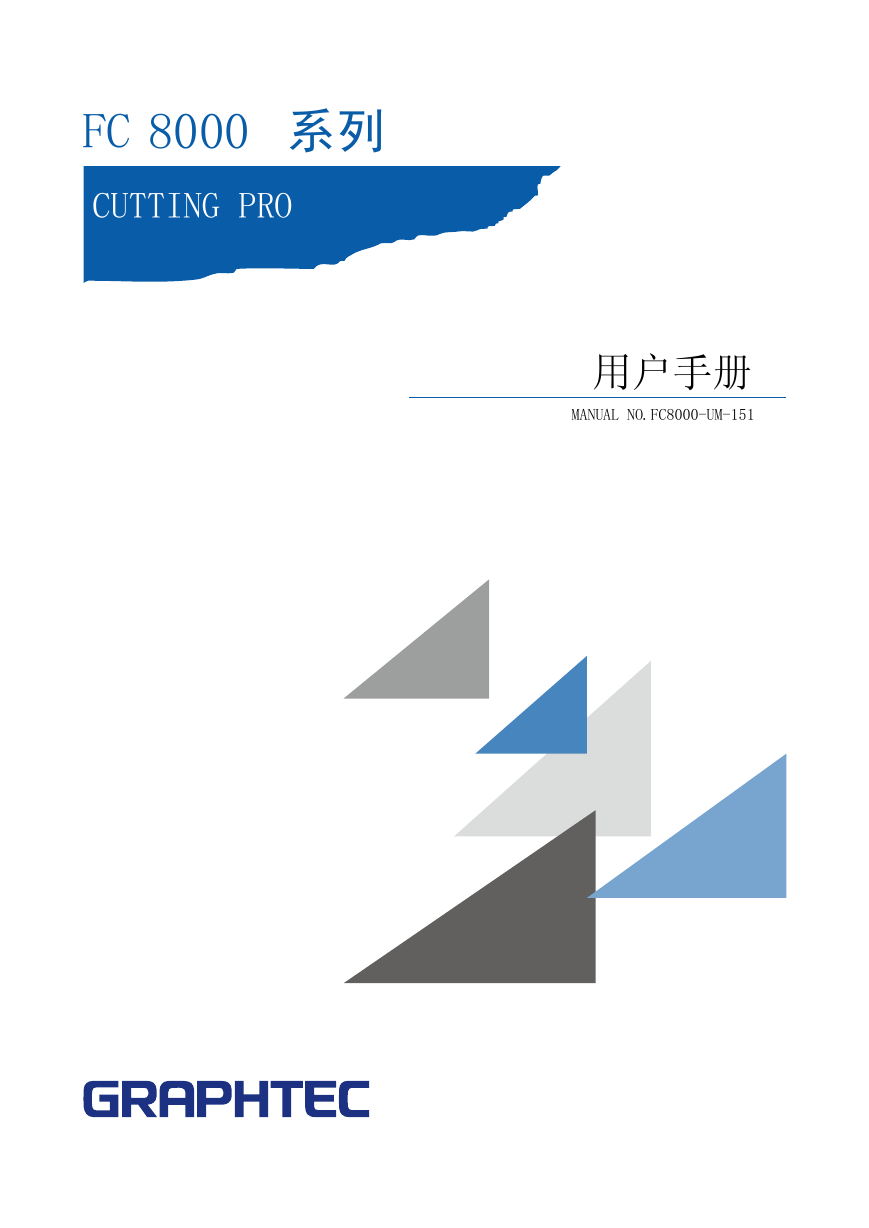

FC 8000 系列 CUTTING PRO 用户手册 MANUAL NO.FC8000-UM-151

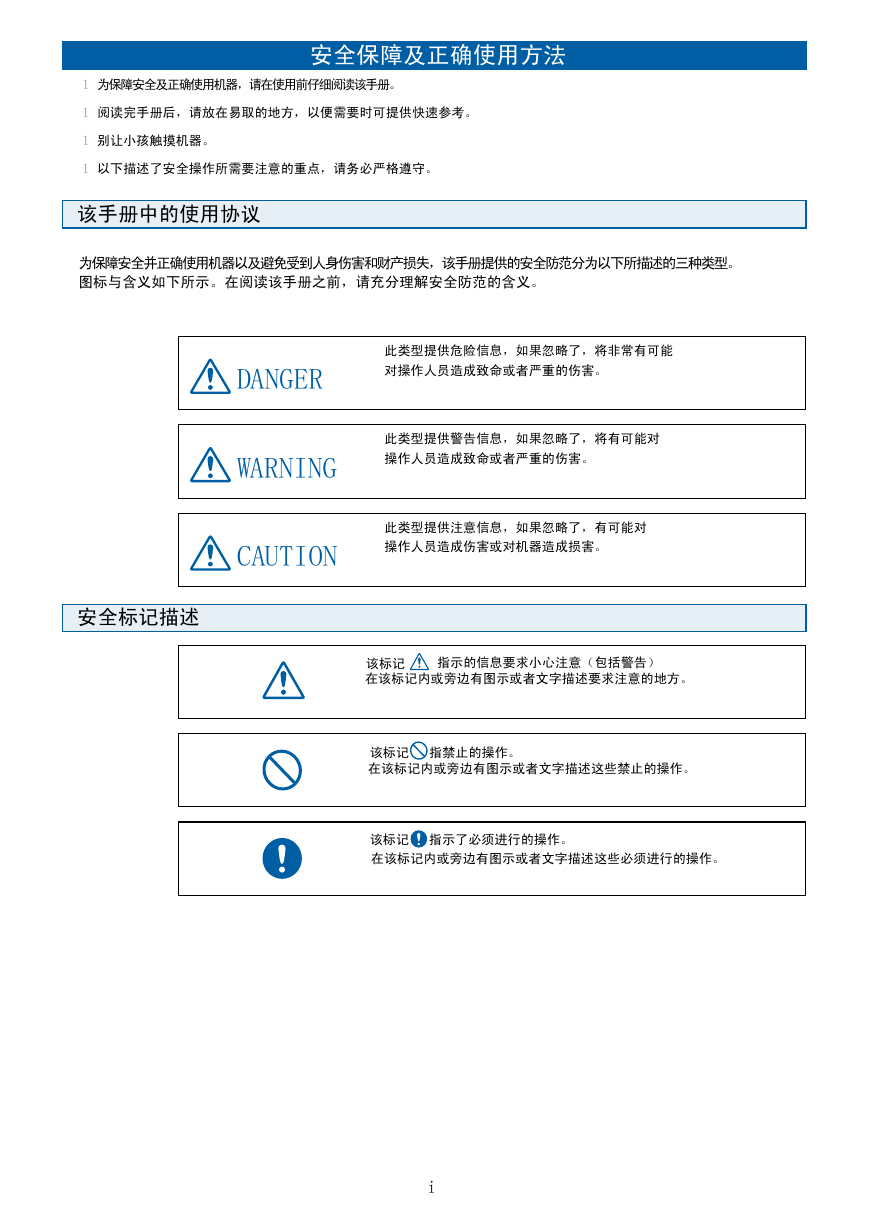

安全保障及正确使用方法 l 为保障安全及正确使用机器，请在使用前仔细阅读该手册。 l 阅读完手册后，请放在易取的地方，以便需要时可提供快速参考。 l 别让小孩触摸机器。 l 以下描述了安全操作所需要注意的重点，请务必严格遵守。该手册中的使用协议为保障安全并正确使用机器以及避免受到人身伤害和财产损失，该手册提供的安全防范分为以下所描述的三种类型。图标与含义如下所示。在阅读该手册之前，请充分理解安全防范的含义。 DANGER WARNING CAUTION 此类型提供危险信息，如果忽略了，将非常有可能对操作人员造成致命或者严重的伤害。此类型提供警告信息，如果忽略了，将有可能对操作人员造成致命或者严重的伤害。此类型提供注意信息，如果忽略了，有可能对操作人员造成伤害或对机器造成损害。安全标记描述该标记在该标记内或旁边有图示或者文字描述要求注意的地方。指示的信息要求小心注意（包括警告）该标记在该标记内或旁边有图示或者文字描述这些禁止的操作。指禁止的操作。该标记指示了必须进行的操作。在该标记内或旁边有图示或者文字描述这些必须进行的操作。 i

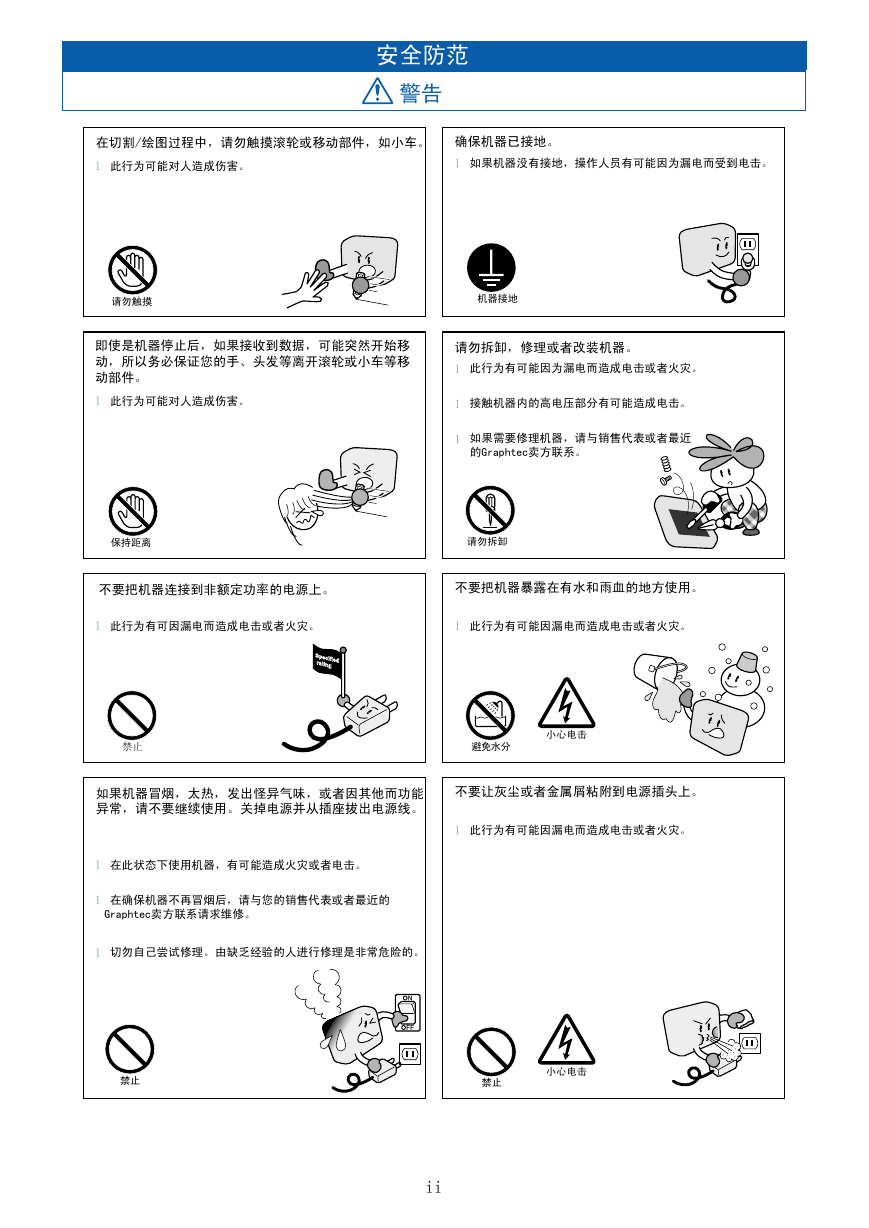

安全防范警告在切割/绘图过程中，请勿触摸滚轮或移动部件，如小车。确保机器已接地。 l 此行为可能对人造成伤害。 l 如果机器没有接地，操作人员有可能因为漏电而受到电击。请勿触摸机器接地即使是机器停止后，如果接收到数据，可能突然开始移动，所以务必保证您的手、头发等离开滚轮或小车等移动部件。请勿拆卸，修理或者改装机器。 l 此行为有可能因为漏电而造成电击或者火灾。 l 此行为可能对人造成伤害。 l 接触机器内的高电压部分有可能造成电击。 l 如果需要修理机器，请与销售代表或者最近的Graphtec卖方联系。保持距离请勿拆卸不要把机器连接到非额定功率的电源上。不要把机器暴露在有水和雨血的地方使用。 l 此行为有可因漏电而造成电击或者火灾。 l 此行为有可能因漏电而造成电击或者火灾。 S pecified rating 禁止避免水分小心电击如果机器冒烟，太热，发出怪异气味，或者因其他而功能异常，请不要继续使用。关掉电源并从插座拔出电源线。不要让灰尘或者金属屑粘附到电源插头上。 l 此行为有可能因漏电而造成电击或者火灾。 l 在此状态下使用机器，有可能造成火灾或者电击。 l 在确保机器不再冒烟后，请与您的销售代表或者最近的 Graphtec卖方联系请求维修。 l 切勿自己尝试修理。由缺乏经验的人进行修理是非常危险的。禁止禁止小心电击 ii

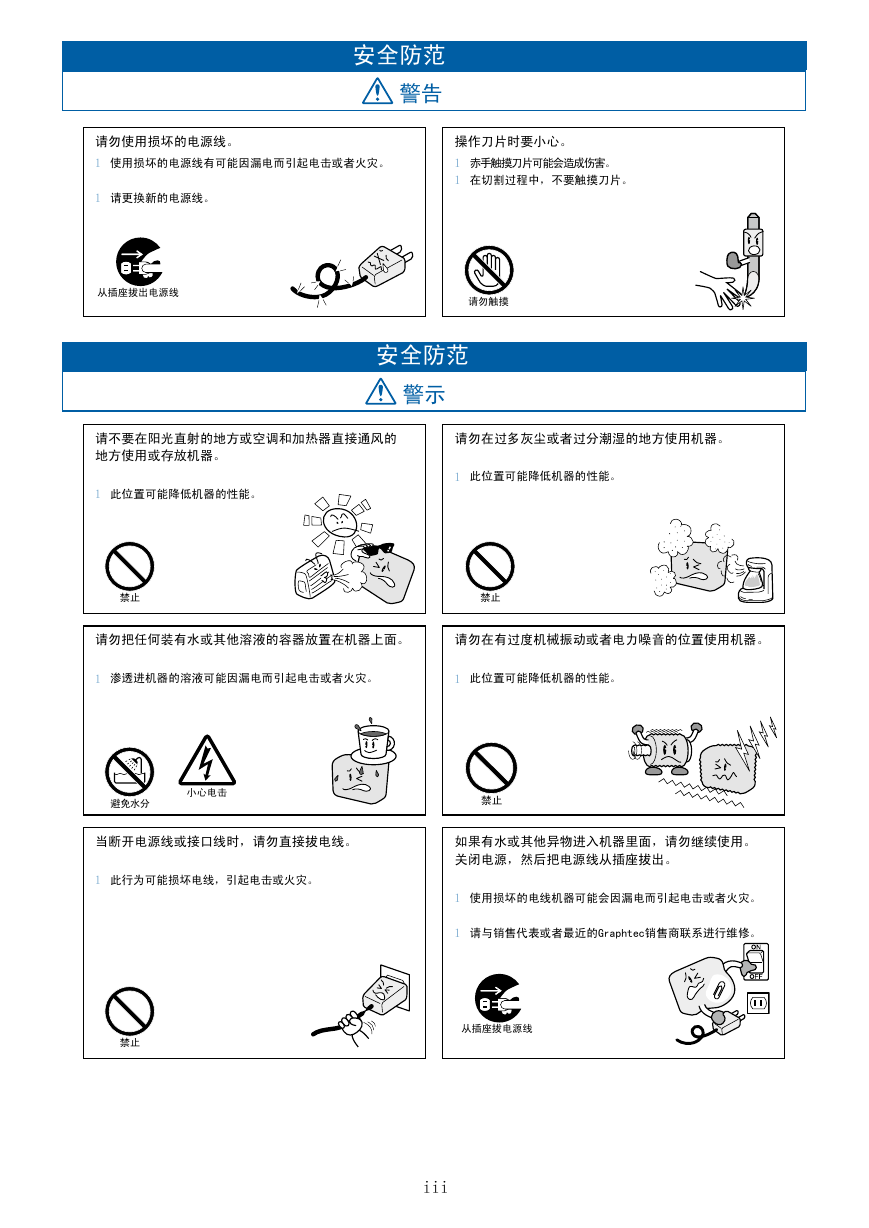

安全防范警告请勿使用损坏的电源线。 l 使用损坏的电源线有可能因漏电而引起电击或者火灾。操作刀片时要小心。 l 赤手触摸刀片可能会造成伤害。 l 在切割过程中，不要触摸刀片。 l 请更换新的电源线。从插座拔出电源线请勿触摸安全防范警示请不要在阳光直射的地方或空调和加热器直接通风的地方使用或存放机器。请勿在过多灰尘或者过分潮湿的地方使用机器。 l 此位置可能降低机器的性能。 l 此位置可能降低机器的性能。禁止禁止请勿把任何装有水或其他溶液的容器放置在机器上面。请勿在有过度机械振动或者电力噪音的位置使用机器。 l 渗透进机器的溶液可能因漏电而引起电击或者火灾。 l 此位置可能降低机器的性能。避免水分小心电击禁止当断开电源线或接口线时，请勿直接拔电线。如果有水或其他异物进入机器里面，请勿继续使用。关闭电源，然后把电源线从插座拔出。 l 此行为可能损坏电线，引起电击或火灾。 l 使用损坏的电线机器可能会因漏电而引起电击或者火灾。 l 请与销售代表或者最近的Graphtec销售商联系进行维修。禁止从插座拔电源线 iii

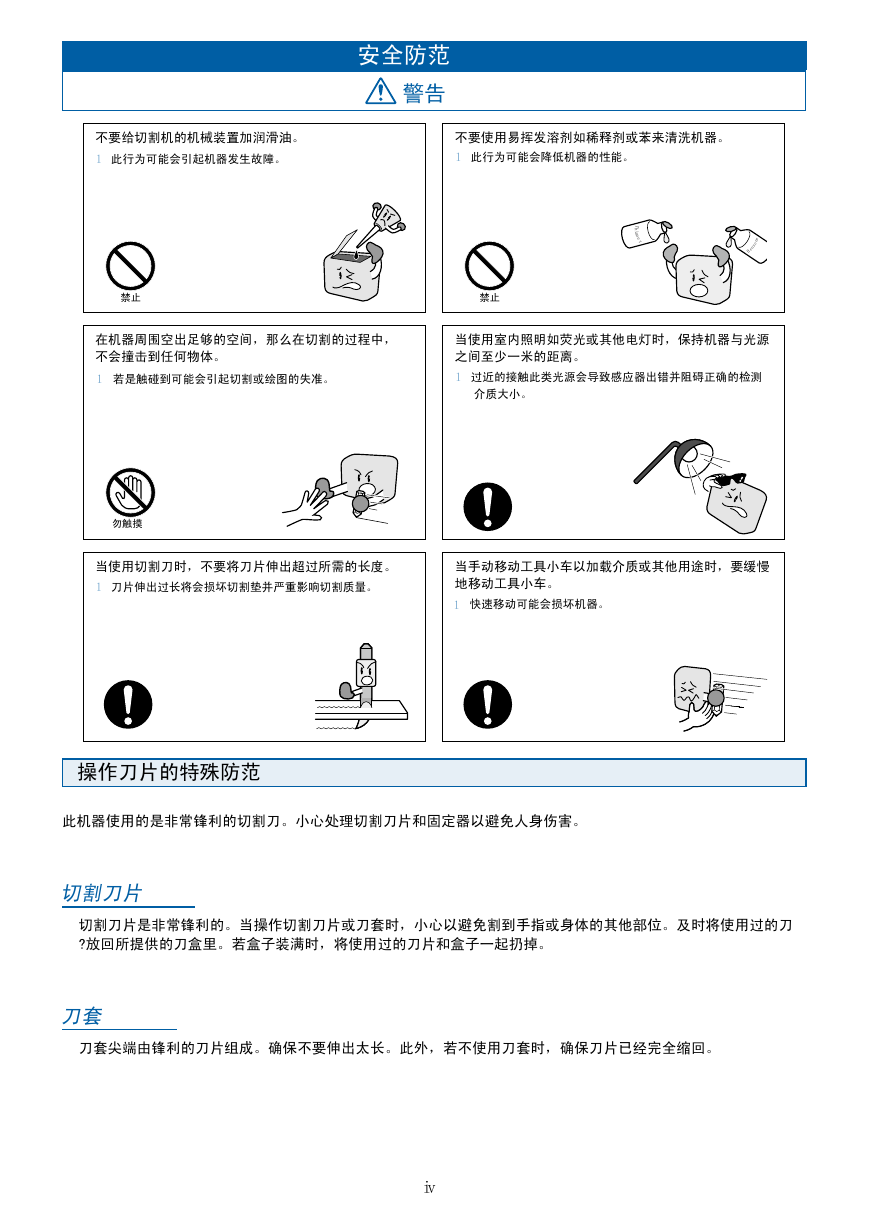

安全防范警告不要给切割机的机械装置加润滑油。不要使用易挥发溶剂如稀释剂或苯来清洗机器。 l 此行为可能会引起机器发生故障。 l 此行为可能会降低机器的性能。 T h i n n e r e n B enze 禁止禁止在机器周围空出足够的空间，那么在切割的过程中，不会撞击到任何物体。当使用室内照明如荧光或其他电灯时，保持机器与光源之间至少一米的距离。 l 若是触碰到可能会引起切割或绘图的失准。 l 过近的接触此类光源会导致感应器出错并阻碍正确的检测介质大小。勿触摸当使用切割刀时，不要将刀片伸出超过所需的长度。 l 刀片伸出过长将会损坏切割垫并严重影响切割质量。当手动移动工具小车以加载介质或其他用途时，要缓慢地移动工具小车。 l 快速移动可能会损坏机器。操作刀片的特殊防范此机器使用的是非常锋利的切割刀。小心处理切割刀片和固定器以避免人身伤害。切割刀片切割刀片是非常锋利的。当操作切割刀片或刀套时，小心以避免割到手指或身体的其他部位。及时将使用过的刀 ?放回所提供的刀盒里。若盒子装满时，将使用过的刀片和盒子一起扔掉。刀套刀套尖端由锋利的刀片组成。确保不要伸出太长。此外，若不使用刀套时，确保刀片已经完全缩回。 iv

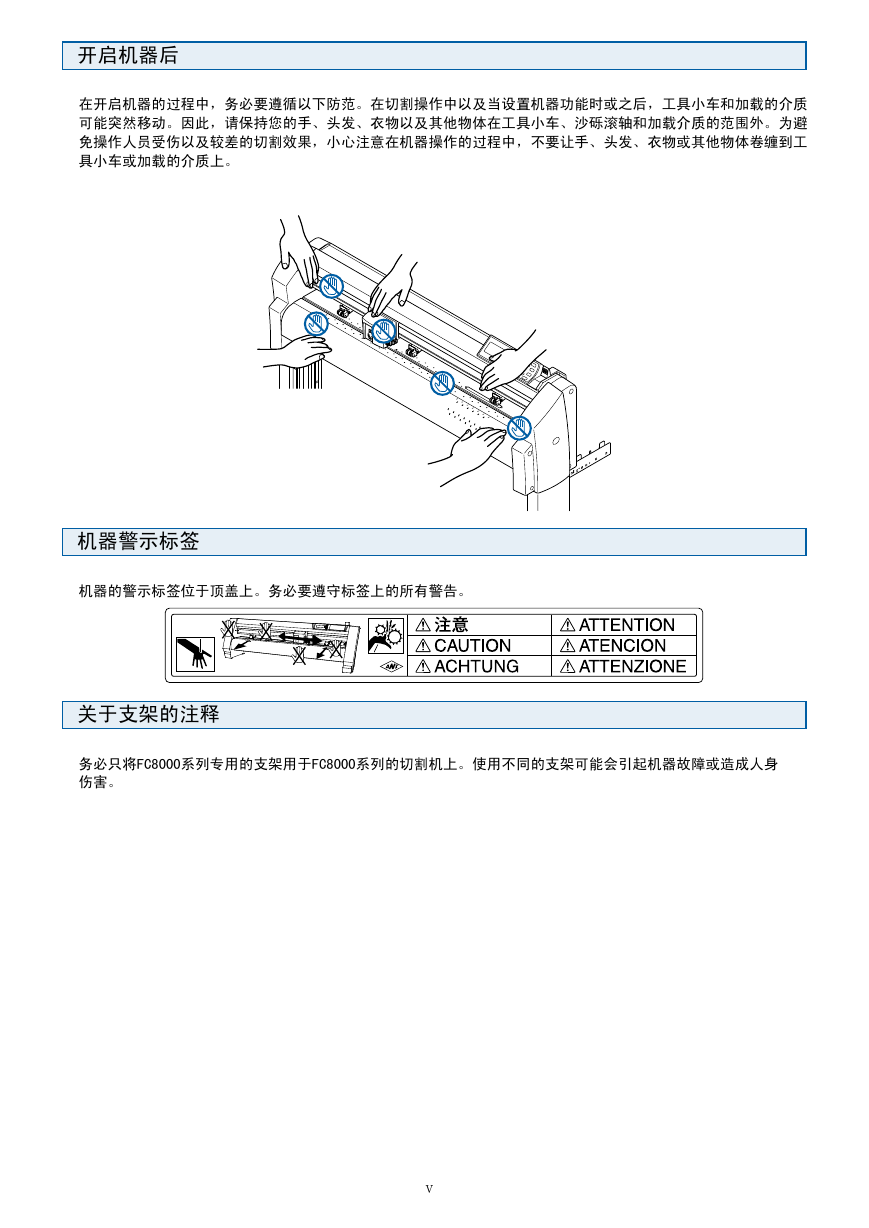

开启机器后在开启机器的过程中，务必要遵循以下防范。在切割操作中以及当设置机器功能时或之后，工具小车和加载的介质可能突然移动。因此，请保持您的手、头发、衣物以及其他物体在工具小车、沙砾滚轴和加载介质的范围外。为避免操作人员受伤以及较差的切割效果，小心注意在机器操作的过程中，不要让手、头发、衣物或其他物体卷缠到工具小车或加载的介质上。机器警示标签机器的警示标签位于顶盖上。务必要遵守标签上的所有警告。关于支架的注释务必只将FC8000系列专用的支架用于FC8000系列的切割机上。使用不同的支架可能会引起机器故障或造成人身伤害。 v

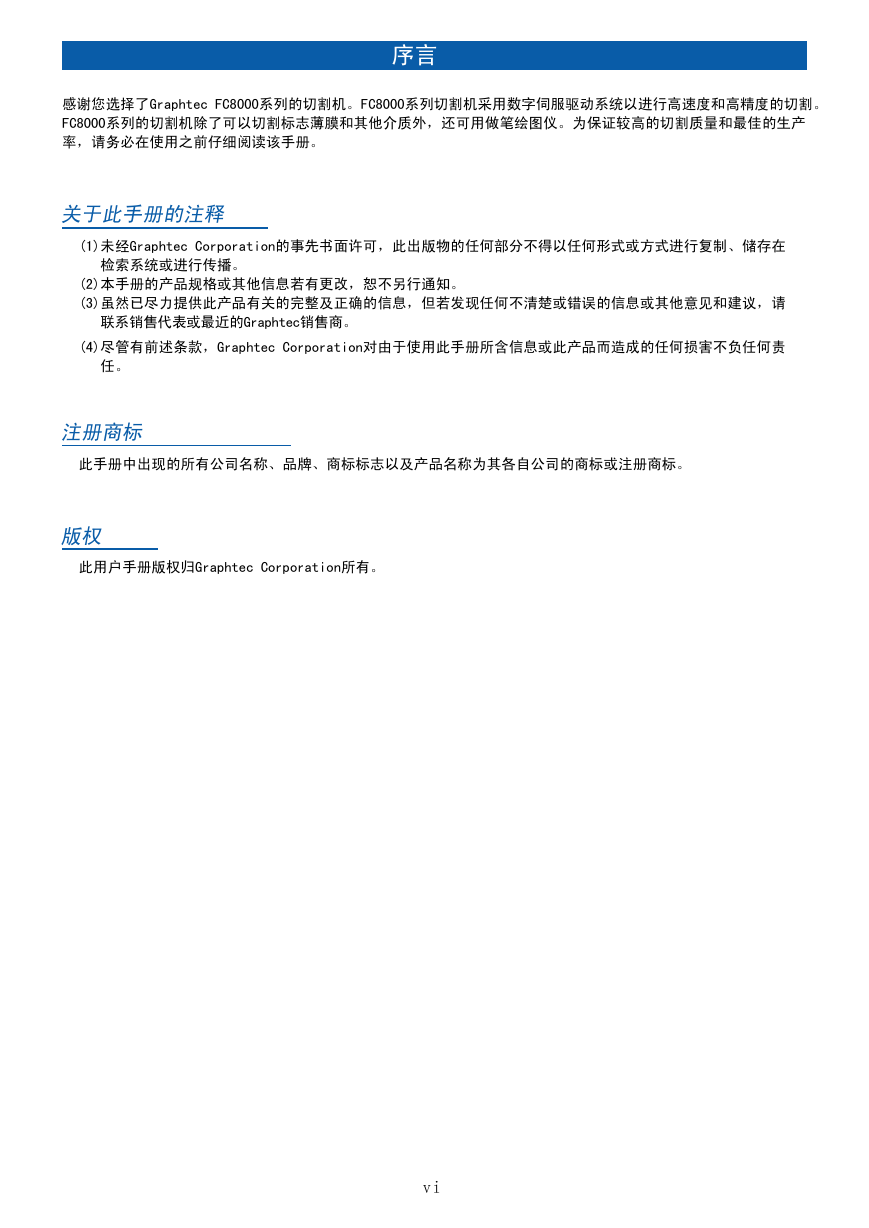

序言感谢您选择了Graphtec FC8000系列的切割机。FC8000系列切割机采用数字伺服驱动系统以进行高速度和高精度的切割。 FC8000系列的切割机除了可以切割标志薄膜和其他介质外，还可用做笔绘图仪。为保证较高的切割质量和最佳的生产率，请务必在使用之前仔细阅读该手册。关于此手册的注释 (1)未经Graphtec Corporation的事先书面许可，此出版物的任何部分不得以任何形式或方式进行复制、储存在检索系统或进行传播。 (2)本手册的产品规格或其他信息若有更改，恕不另行通知。 (3)虽然已尽力提供此产品有关的完整及正确的信息，但若发现任何不清楚或错误的信息或其他意见和建议，请联系销售代表或最近的Graphtec销售商。 (4)尽管有前述条款，Graphtec Corporation对由于使用此手册所含信息或此产品而造成的任何损害不负任何责任。注册商标此手册中出现的所有公司名称、品牌、商标标志以及产品名称为其各自公司的商标或注册商标。版权此用户手册版权归Graphtec Corporation所有。 vi

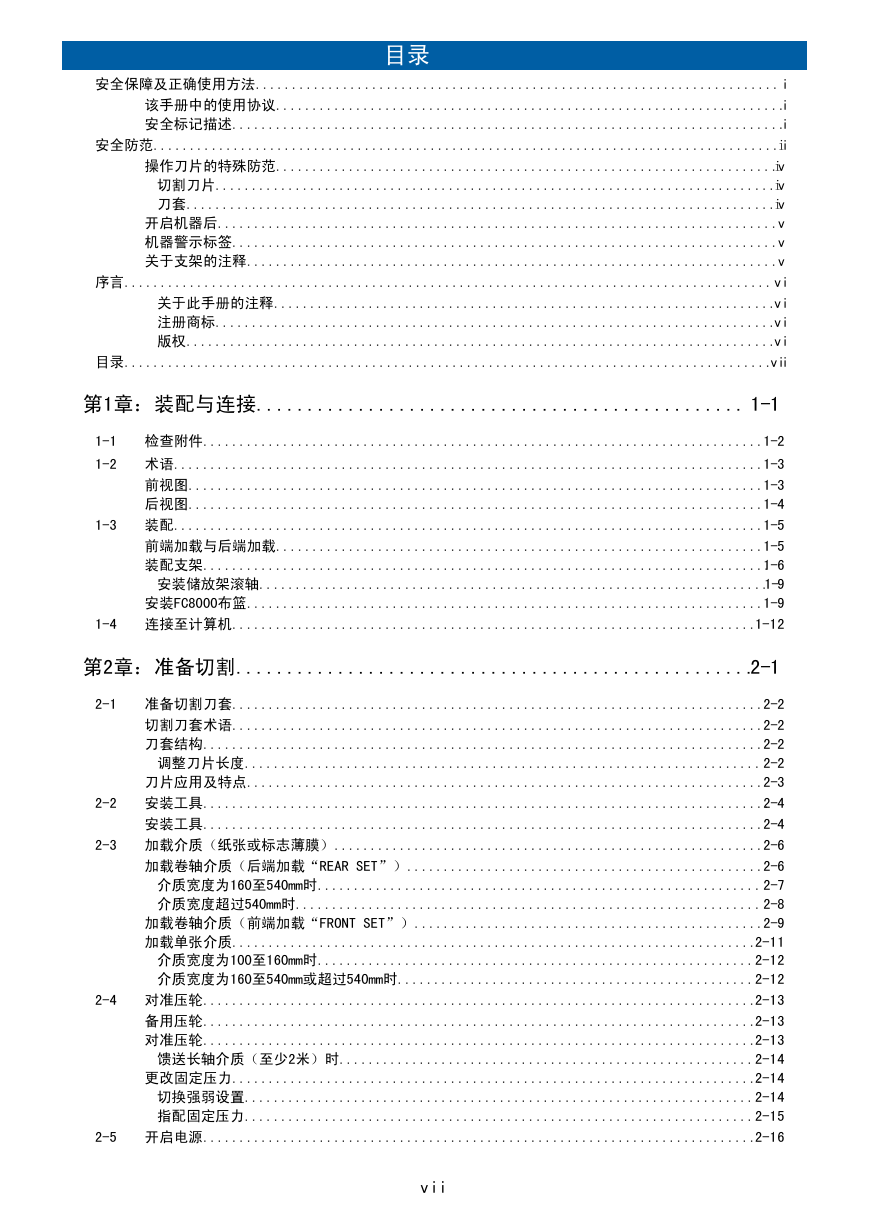

目录安全保障及正确使用方法........................................................................i 该手册中的使用协议......................................................................i 安全标记描述............................................................................i 安全防范......................................................................................ii 操作刀片的特殊防范.....................................................................iv 切割刀片.............................................................................iv 刀套.................................................................................iv 开启机器后.............................................................................v 机器警示标签...........................................................................v 关于支架的注释.........................................................................v 序言.........................................................................................vi 关于此手册的注释.....................................................................vi 注册商标.............................................................................vi 版权.................................................................................vi 目录.........................................................................................vii 第1章：装配与连接................................................ 1-1 1-1 检查附件.............................................................................1-2 1-2 术语.................................................................................1-3 前视图...............................................................................1-3 后视图...............................................................................1-4 1-3 装配.................................................................................1-5 前端加载与后端加载...................................................................1-5 装配支架..............................................................................1-6 安装储放架滚轴......................................................................1-9 安装FC8000布篮.......................................................................1-9 1-4 连接至计算机........................................................................1-12 第2章：准备切割...................................................2-1 2-1 准备切割刀套.........................................................................2-2 切割刀套术语.........................................................................2-2 刀套结构.............................................................................2-2 调整刀片长度.......................................................................2-2 刀片应用及特点.......................................................................2-3 2-2 安装工具..............................................................................2-4 安装工具.............................................................................2-4 2-3 加载介质（纸张或标志薄膜）...........................................................2-6 加载卷轴介质（后端加载“REAR SET”）.................................................2-6 介质宽度为160至540mm时.............................................................2-7 介质宽度超过540mm时................................................................2-8 加载卷轴介质（前端加载“FRONT SET”）................................................2-9 加载单张介质........................................................................2-11 介质宽度为100至160mm时............................................................2-12 介质宽度为160至540mm或超过540mm时.................................................2-12 2-4 对准压轮............................................................................2-13 备用压轮............................................................................2-13 对准压轮............................................................................2-13 馈送长轴介质（至少2米）时.........................................................2-14 更改固定压力.........................................................................2-14 切换强弱设置......................................................................2-14 指配固定压力......................................................................2-15 2-5 开启电源............................................................................2-16 vii
