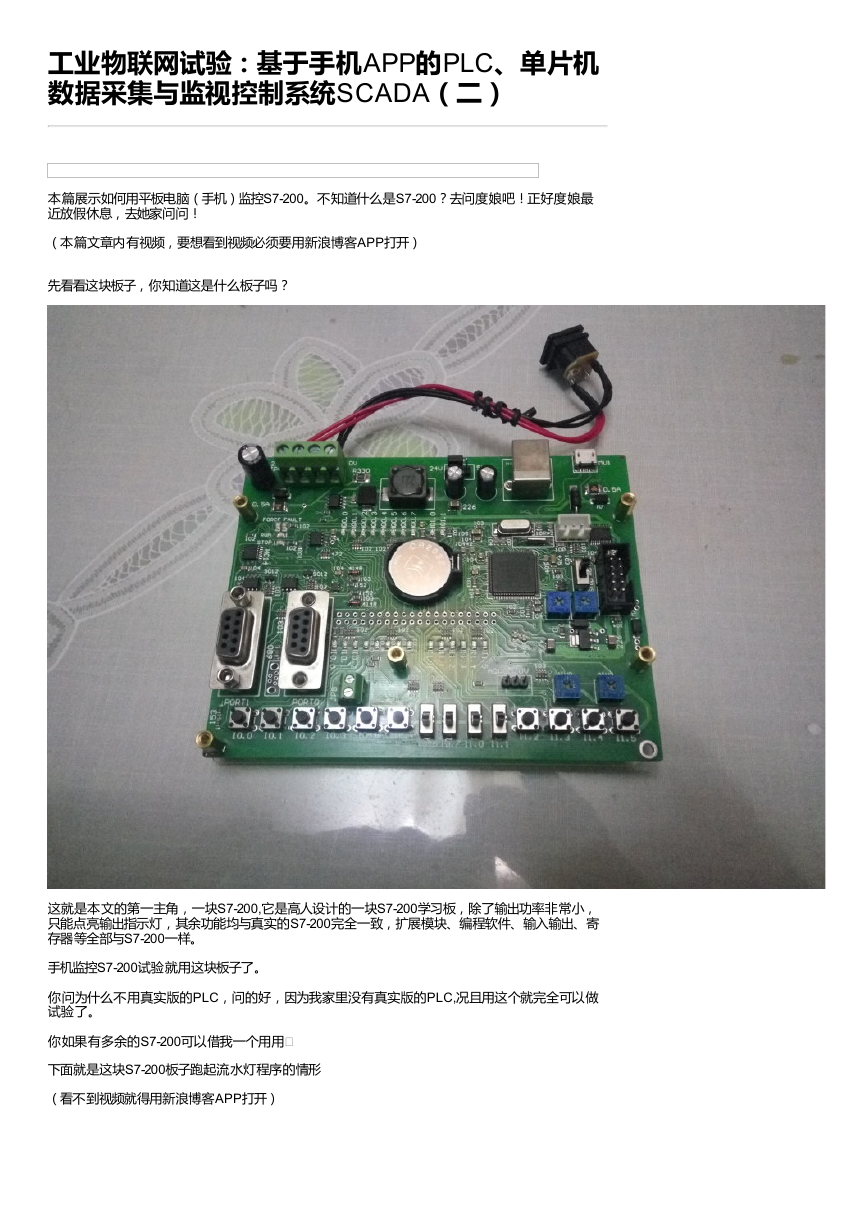

工业物联网试验：基于手机APP的PLC、单片机数据采集与监视控制系统SCADA（二）本篇展示如何用平板电脑（手机）监控S7-200。不知道什么是S7-200？去问度娘吧！正好度娘最近放假休息，去她家问问！（本篇文章内有视频，要想看到视频必须要用新浪博客APP打开）先看看这块板子，你知道这是什么板子吗？这就是本文的第一主角，一块S7-200,它是高人设计的一块S7-200学习板，除了输出功率非常小，只能点亮输出指示灯，其余功能均与真实的S7-200完全一致，扩展模块、编程软件、输入输出、寄存器等全部与S7-200一样。手机监控S7-200试验就用这块板子了。你问为什么不用真实版的PLC，问的好，因为我家里没有真实版的PLC,况且用这个就完全可以做试验了。你如果有多余的S7-200可以借我一个用用下面就是这块S7-200板子跑起流水灯程序的情形（看不到视频就得用新浪博客APP打开）

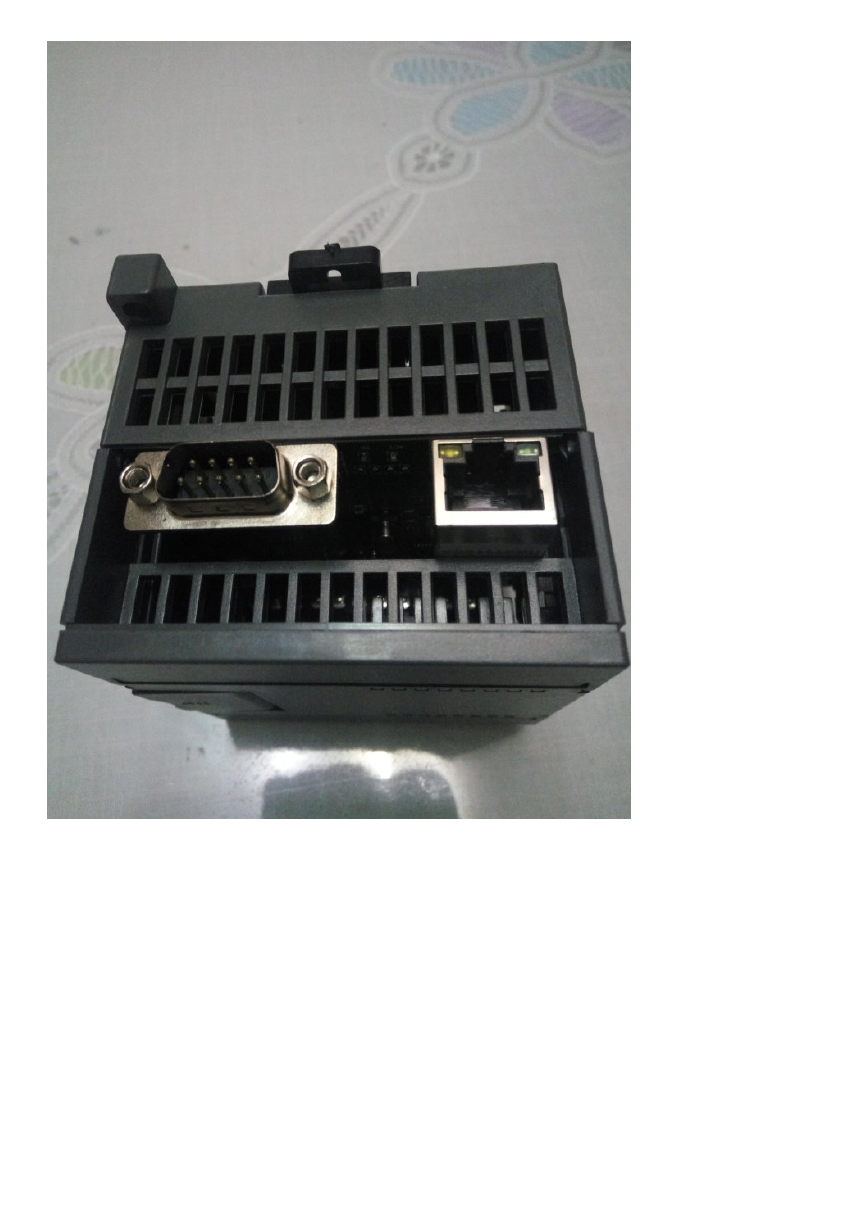

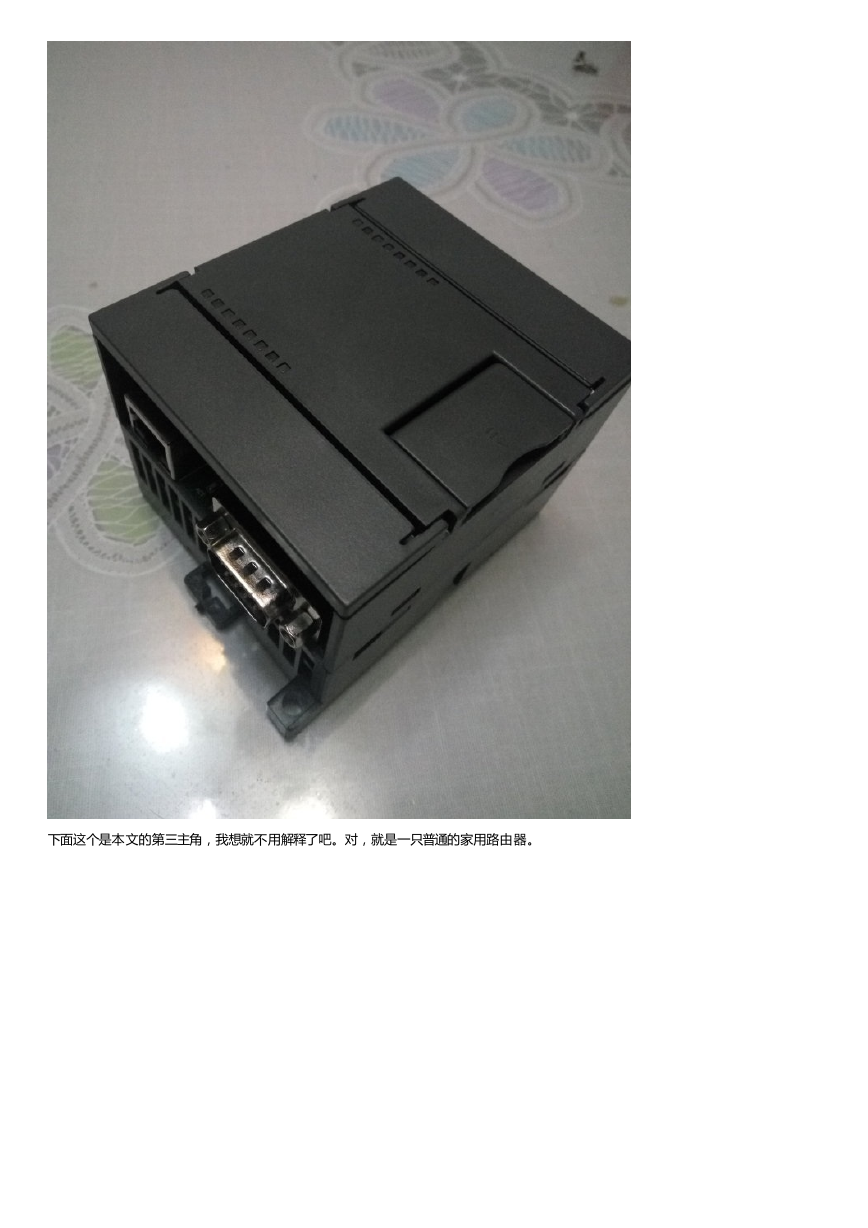

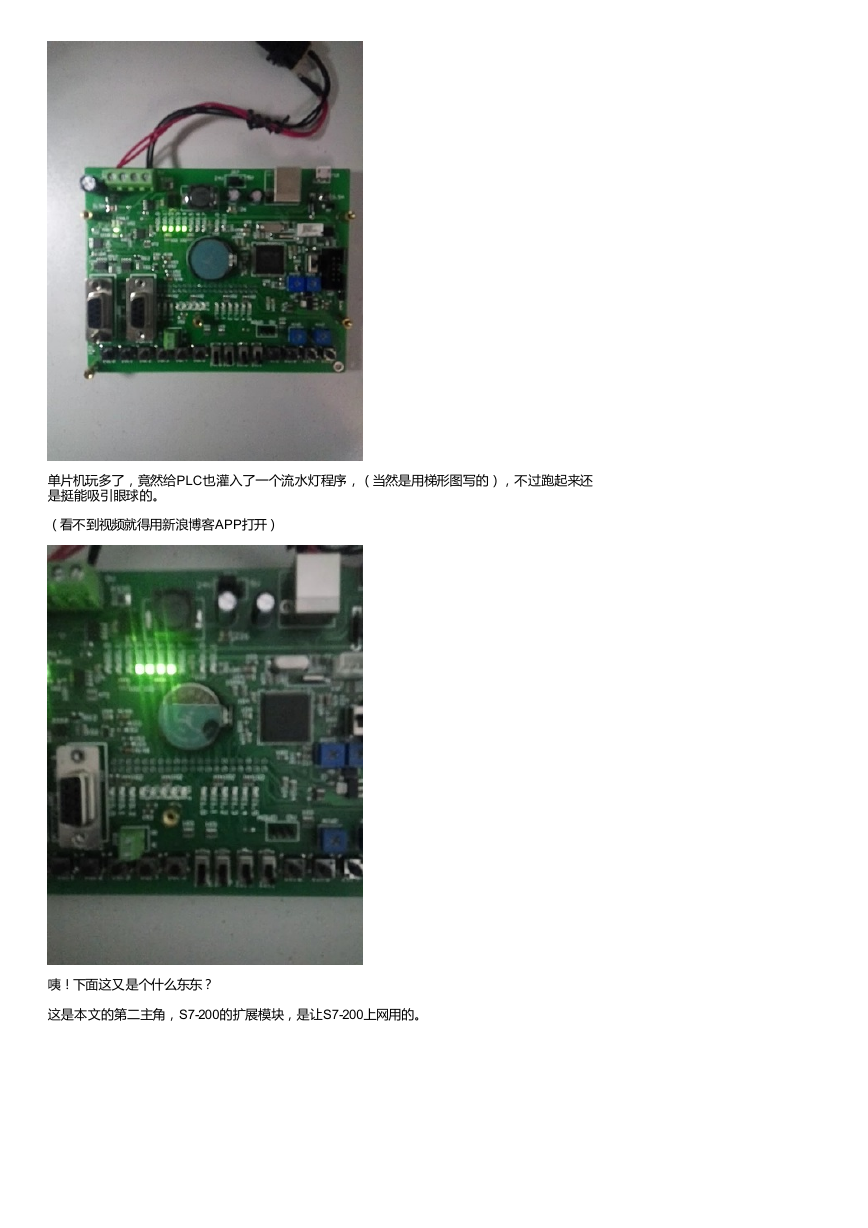

单片机玩多了，竟然给PLC也灌入了一个流水灯程序，（当然是用梯形图写的），不过跑起来还是挺能吸引眼球的。（看不到视频就得用新浪博客APP打开）咦！下面这又是个什么东东？这是本文的第二主角，S7-200的扩展模块，是让S7-200上网用的。

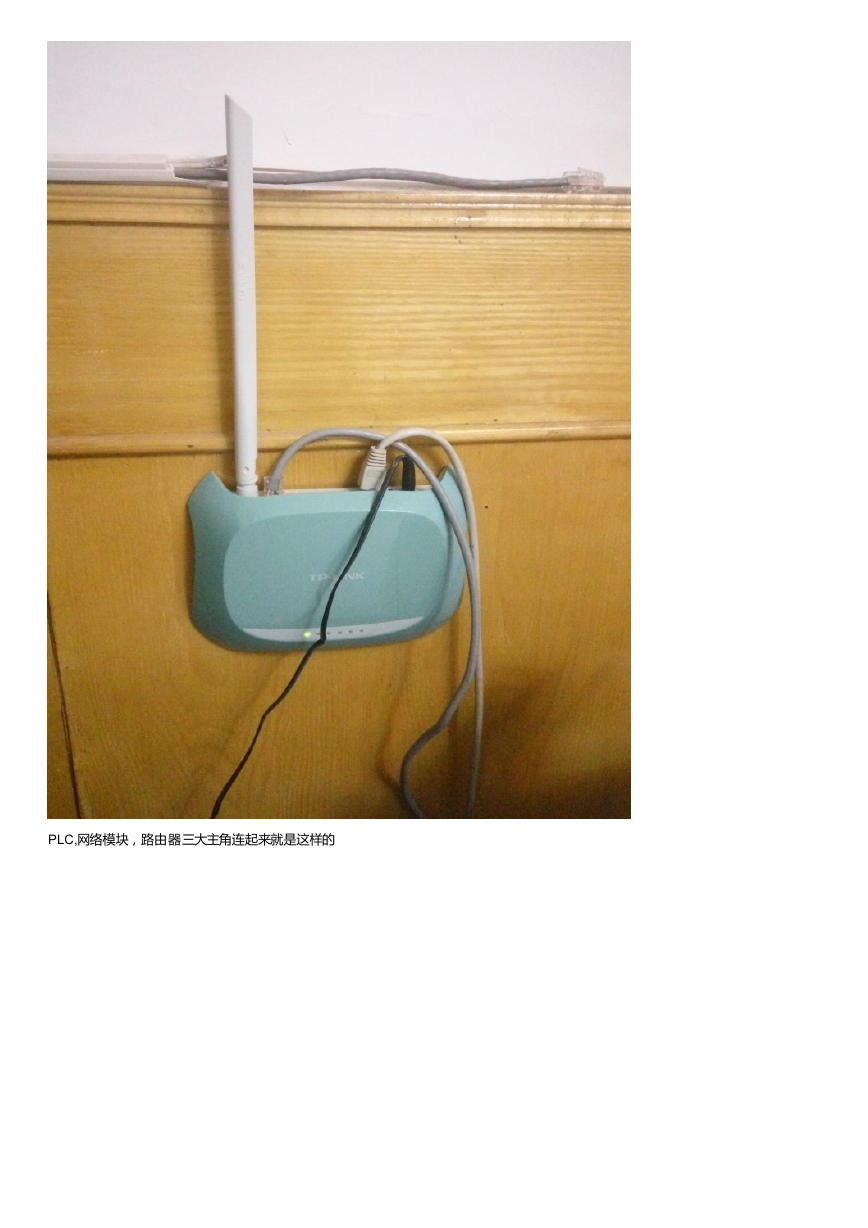

下面这个是本文的第三主角，我想就不用解释了吧。对，就是一只普通的家用路由器。

PLC,网络模块，路由器三大主角连起来就是这样的

（看不到视频就得用新浪博客APP打开）

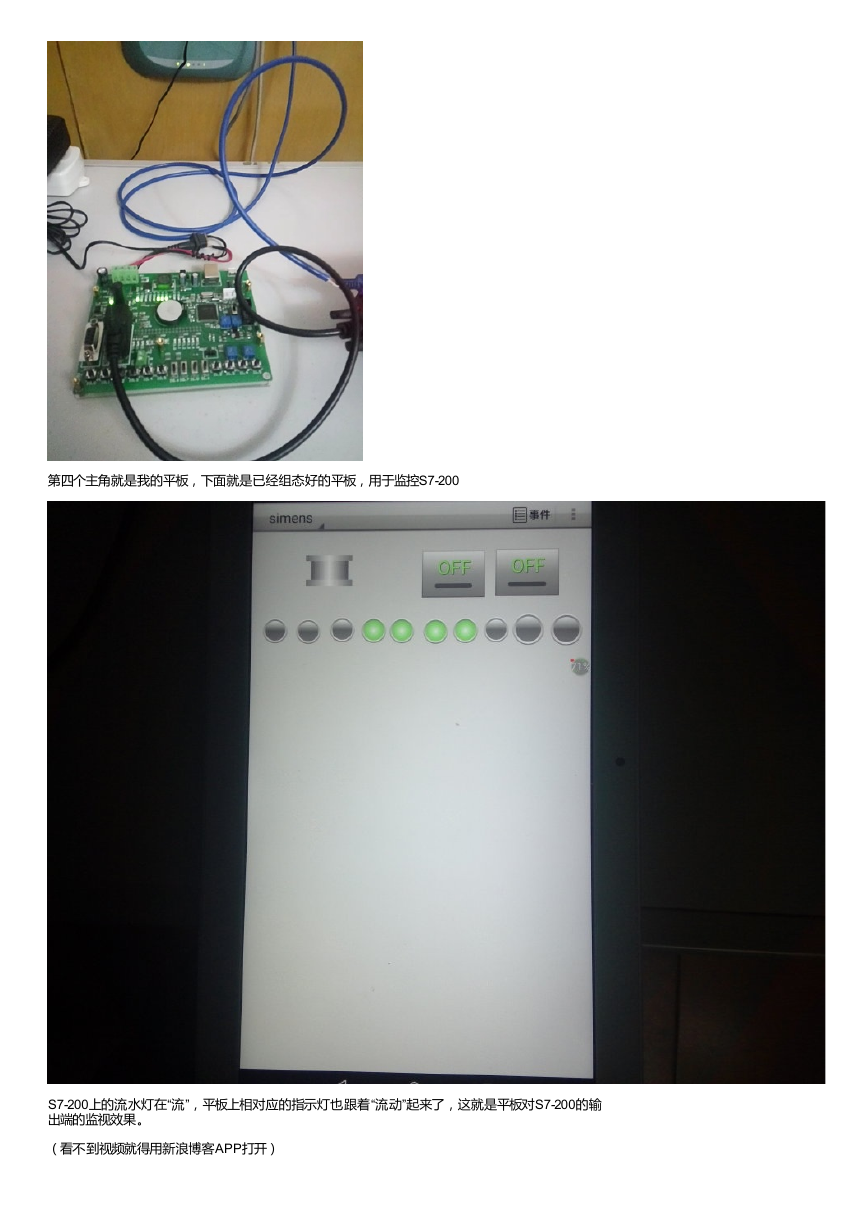

第四个主角就是我的平板，下面就是已经组态好的平板，用于监控S7-200 S7-200上的流水灯在“流”，平板上相对应的指示灯也跟着“流动”起来了，这就是平板对S7-200的输出端的监视效果。（看不到视频就得用新浪博客APP打开）

平板上左上角的那盏灯怎么亮了？哦，原来是我把S7-200上的I0.6开关闭合了，平板上的这个指示灯是监视I0.6的。（看不到视频就得用新浪博客APP打开）下面这是用平板启停Q1.0和Q1.1的过程，请仔细看，板子上的输出灯是如何随着平板上的按钮的ON/OFF变化的。哦，还有平板上也有对应的指示灯亮灭。（看不到视频就得用新浪博客APP打开）
