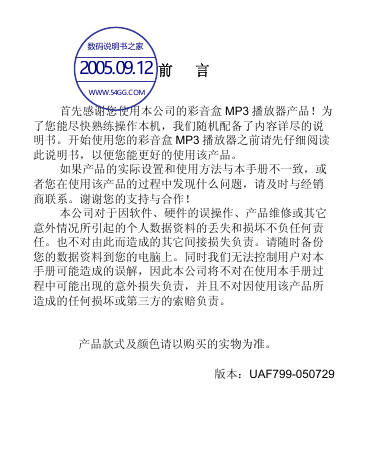

前 言
首先感谢您使用本公司的彩音盒 MP3 播放器产品!为
了您能尽快熟练操作本机,我们随机配备了内容详尽的说
明书。开始使用您的彩音盒 MP3 播放器之前请先仔细阅读
此说明书,以便您能更好的使用该产品。
如果产品的实际设置和使用方法与本手册不一致,或
者您在使用该产品的过程中发现什么问题,请及时与经销
商联系。谢谢您的支持与合作!
本公司对于因软件、硬件的误操作、产品维修或其它
意外情况所引起的个人数据资料的丢失和损坏不负任何责
任。也不对由此而造成的其它间接损失负责。请随时备份
您的数据资料到您的电脑上。同时我们无法控制用户对本
手册可能造成的误解,因此本公司将不对在使用本手册过
程中可能出现的意外损失负责,并且不对因使用该产品所
造成的任何损坏或第三方的索赔负责。
产品款式及颜色请以购买的实物为准。
版本:UAF799-050729
目 录
1 概述............................................................. 1
1.1 产品功能简介.............................................................. 2
1.2 产品技术规格.............................................................. 3
1.3 功能键定义.................................................................. 4
1.4 按键方式...................................................................... 5
1.5 标准控制界面.............................................................. 6
1.6 电量.............................................................................. 8
2 开 / 关机 ...................................................... 9
3 主菜单 ....................................................... 10
4 音乐播放.................................................... 11
4.1 停止界面.................................................................... 12
4.2 播放界面.................................................................... 16
4.3 复读界面.................................................................... 21
4.4 歌词播放.................................................................... 25
5 录音机 ....................................................... 27
- i -
5.1 界面总体格式............................................................ 27
5.2 停止界面.................................................................... 28
5.3 录音界面.................................................................... 30
5.4 暂停界面.................................................................... 31
6 录音播放.................................................... 32
6.1 停止界面.................................................................... 32
6.2 播放界面.................................................................... 36
7 图片........................................................... 40
7.1 文件选择.................................................................... 40
7.2 图片播放.................................................................... 41
8 设定........................................................... 42
8.1 录音时间.................................................................... 43
8.2 屏幕设置.................................................................... 45
8.3 语言选择.................................................................... 45
8.4 关机设定.................................................................... 46
8.5 复读设定.................................................................... 47
8.6 存储状况.................................................................... 48
8.7 固件版本.................................................................... 49
9 连接PC...................................................... 50
- ii -
9.1 界面显示.................................................................... 50
9.2 Windows 98SE驱动安装.......................................... 52
9.3 从系统移除................................................................ 54
9.4 切换到固件升级界面 ............................................... 54
10 固件升级.................................................. 55
10.1 工具软件使用.......................................................... 56
10.2 界面状态显示.......................................................... 59
11 疑难问题解答 .......................................... 61
12 服务条款.................................................. 63
- iii -
爱国者彩音盒 MP3 UA-F799 产品手册
1 概述
彩音盒 UA-F799 采用了 65536 色全彩 OLED 显示屏,除
具有 MP3 / WMA 播放、数码录放音、USB 移动存储三大
功能外,还增加了独特的 MTV 电影文件播放功能(需使用
专用工具软件进行转换后才可播放),同时也增加了 JPEG
浏览功能。
产品通用功能:
支持一级最多 99 个子目录下的音乐文件及录音文件播
支持每个目录下最多 99 个文件识别;
支持本机当前目录删除单个或全部歌曲(或录音)文
放;
件;
关机记忆功能:开机后可以恢复到关机前的各种状态,
包括记忆当前音乐文件位置或录音文件位置;
断点续播:播放停止时记住播放位置,在播放某目录下
某歌曲到某一个时间点上被关机,开机后则是停在上次
的时间点,按 PLAY 键后就从此时间点开始播放。
- 1 -
爱国者彩音盒 MP3 UA-F799 产品手册

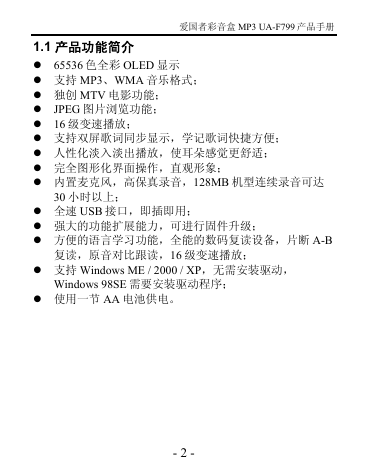

1.1 产品功能简介
65536 色全彩 OLED 显示
支持 MP3、WMA 音乐格式;
独创 MTV 电影功能;
JPEG 图片浏览功能;
16 级变速播放;
支持双屏歌词同步显示,学记歌词快捷方便;
人性化淡入淡出播放,使耳朵感觉更舒适;
完全图形化界面操作,直观形象;
内置麦克风,高保真录音,128MB 机型连续录音可达
30 小时以上;
全速 USB 接口,即插即用;
强大的功能扩展能力,可进行固件升级;
方便的语言学习功能,全能的数码复读设备,片断 A-B
复读,原音对比跟读,16 级变速播放;
支持 Windows ME / 2000 / XP,无需安装驱动,
Windows 98SE 需要安装驱动程序;
使用一节 AA 电池供电。
- 2 -
爱国者彩音盒 MP3 UA-F799 产品手册

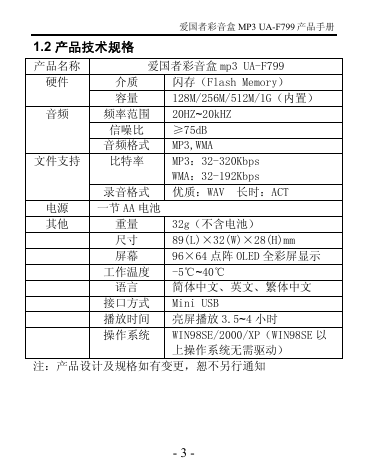

1.2 产品技术规格
产品名称
硬件
音频
爱国者彩音盒 mp3 UA-F799
闪存(Flash Memory)
128M/256M/512M/1G(内置)
20HZ~20kHZ
介质
容量
频率范围
信噪比 ≥75dB
文件支持
音频格式
比特率
MP3,WMA
MP3:32-320Kbps
WMA:32-192Kbps
录音格式 优质:WAV 长时:ACT
电源 一节 AA 电池
其他
重量
尺寸
屏幕
工作温度
语言
32g(不含电池)
89(L)×32(W)×28(H)mm
96×64 点阵 OLED 全彩屏显示
-5℃~40℃
简体中文、英文、繁体中文
Mini USB
接口方式
播放时间 亮屏播放 3.5~4 小时
操作系统
WIN98SE/2000/XP(WIN98SE 以
上操作系统无需驱动)
注:产品设计及规格如有变更,恕不另行通知
- 3 -
爱国者彩音盒 MP3 UA-F799 产品手册

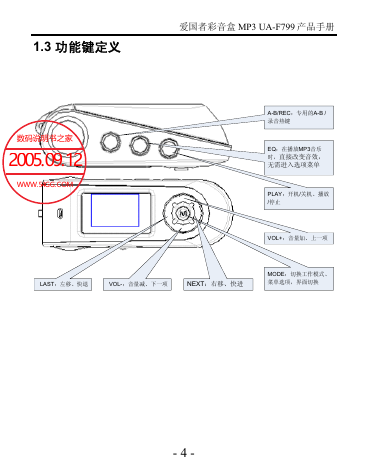

1.3 功能键定义
A-B/REC:专用的A-B /
录音热键
EQ:在播放MP3音乐
时,直接改变音效,
无需进入选项菜单
PLAY:开机/关机、播放
/停止
VOL+:音量加、上一项
MODE:切换工作模式、
菜单选项,界面切换
LAST:左移、快退
VOL-:音量减、下一项
NEXT:右移、快进
- 4 -
