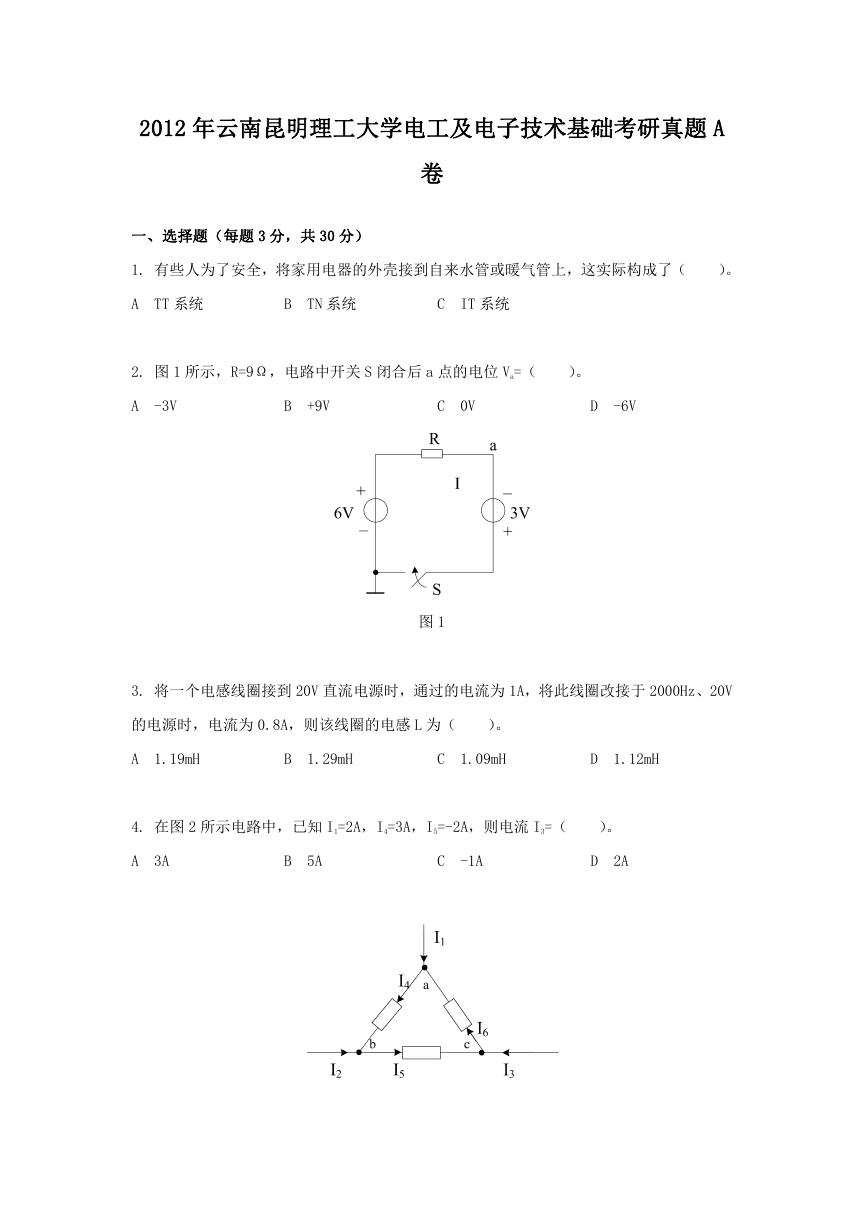

2012 年云南昆明理工大学电工及电子技术基础考研真题 A 卷 一、选择题(每题 3 分,共 30 分) 1. 有些人为了安全,将家用电器的外壳接到自来水管或暖气管上,这实际构成了( )。 A TT 系统 B TN 系统 C IT 系统 2. 图 1 所示,R=9Ω,电路中开关 S 闭合后 a 点的电位 Va=( )。 A -3V B +9V C 0V D -6V 图 1 3. 将一个电感线圈接到 20V 直流电源时,通过的电流为 1A,将此线圈改接于 2000Hz、20V 的电源时,电流为 0.8A,则该线圈的电感 L 为( )。 A 1.19mH B 1.29mH C 1.09mH D 1.12mH 4. 在图 2 所示电路中,已知 I1=2A,I4=3A,I5=-2A,则电流 I3=( )。 A 3A B 5A C -1A D 2A

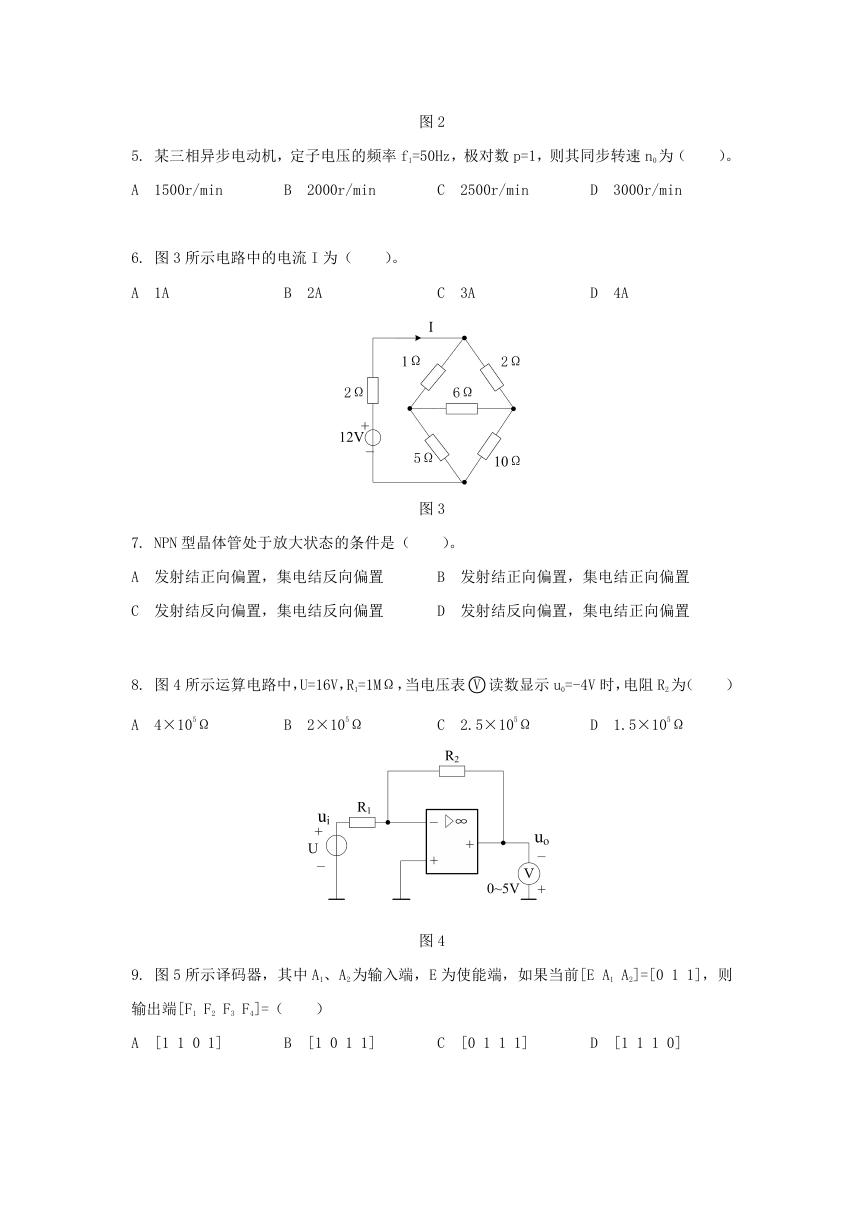

图 2 5. 某三相异步电动机,定子电压的频率 f1=50Hz,极对数 p=1,则其同步转速 n0 为( )。 A 1500r/min B 2000r/min C 2500r/min D 3000r/min 6. 图 3 所示电路中的电流 I 为( )。 A 1A B 2A C 3A D 4A 7. NPN 型晶体管处于放大状态的条件是( )。 图 3 A 发射结正向偏置,集电结反向偏置 B 发射结正向偏置,集电结正向偏置 C 发射结反向偏置,集电结反向偏置 D 发射结反向偏置,集电结正向偏置 8. 图 4 所示运算电路中,U=16V,R1=1MΩ,当电压表○V 读数显示 u0=-4V 时,电阻 R2 为( ) A 4×105Ω B 2×105Ω C 2.5×105Ω D 1.5×105Ω 图 4 9. 图 5 所示译码器,其中 A1、A2 为输入端,E 为使能端,如果当前[E A1 A2]=[0 1 1],则 输出端[F1 F2 F3 F4]=( ) A [1 1 0 1] B [1 0 1 1] C [0 1 1 1] D [1 1 1 0]

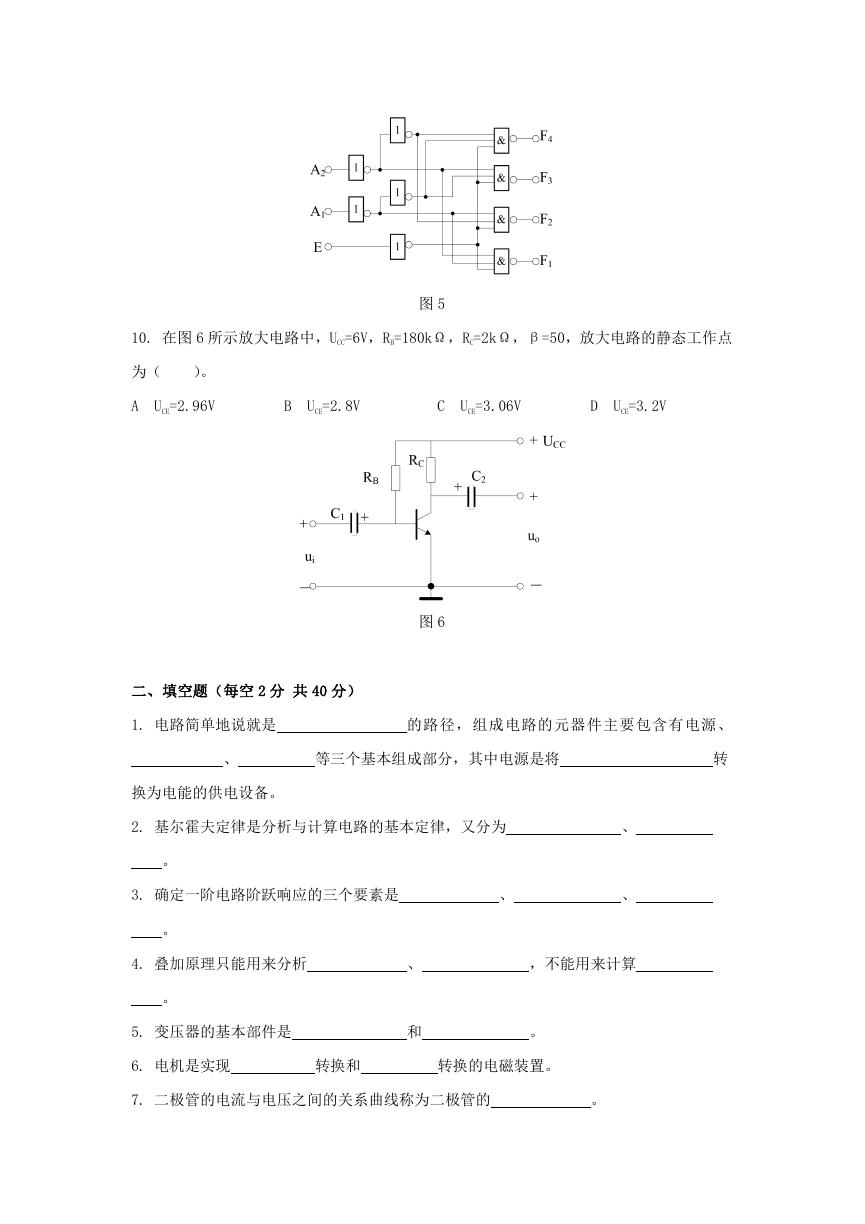

图 5 10. 在图 6 所示放大电路中,UCC=6V,RB=180kΩ,RC=2kΩ,β=50,放大电路的静态工作点 为( )。 A UCE=2.96V B UCE=2.8V C UCE=3.06V D UCE=3.2V 图 6 二、填空题(每空 2 分 共 40 分) 1. 电路简单地说就是 的路径,组成电路的元器件主要包含有电源、 、 等三个基本组成部分,其中电源是将 转 换为电能的供电设备。 2. 基尔霍夫定律是分析与计算电路的基本定律,又分为 。 3. 确定一阶电路阶跃响应的三个要素是 、 、 、 。 4. 叠加原理只能用来分析 。 5. 变压器的基本部件是 、 和 ,不能用来计算 。 6. 电机是实现 转换和 转换的电磁装置。 7. 二极管的电流与电压之间的关系曲线称为二极管的 。

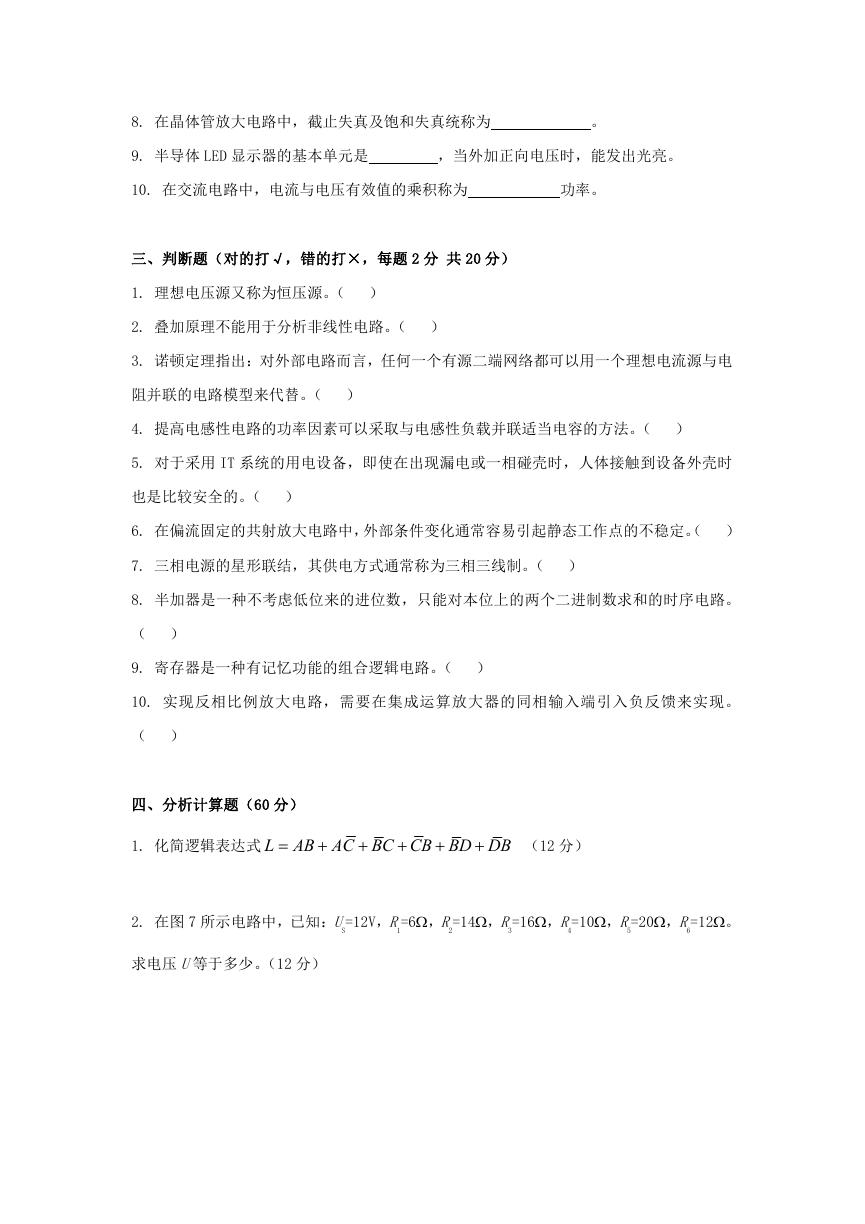

8. 在晶体管放大电路中,截止失真及饱和失真统称为 。 9. 半导体 LED 显示器的基本单元是 ,当外加正向电压时,能发出光亮。 10. 在交流电路中,电流与电压有效值的乘积称为 功率。 三、判断题(对的打√,错的打×,每题 2 分 共 20 分) 1. 理想电压源又称为恒压源。( ) 2. 叠加原理不能用于分析非线性电路。( ) 3. 诺顿定理指出:对外部电路而言,任何一个有源二端网络都可以用一个理想电流源与电 阻并联的电路模型来代替。( ) 4. 提高电感性电路的功率因素可以采取与电感性负载并联适当电容的方法。( ) 5. 对于采用 IT 系统的用电设备,即使在出现漏电或一相碰壳时,人体接触到设备外壳时 也是比较安全的。( ) 6. 在偏流固定的共射放大电路中,外部条件变化通常容易引起静态工作点的不稳定。( ) 7. 三相电源的星形联结,其供电方式通常称为三相三线制。( ) 8. 半加器是一种不考虑低位来的进位数,只能对本位上的两个二进制数求和的时序电路。 ( ) 9. 寄存器是一种有记忆功能的组合逻辑电路。( ) 10. 实现反相比例放大电路,需要在集成运算放大器的同相输入端引入负反馈来实现。 ( ) 四、分析计算题(60 分) 1. 化简逻辑表达式 L AB AC BC CB BD DB       (12 分) 2. 在图 7 所示电路中,已知:U =12V,R 1 S 4 5 6 =6,R =14,R =16,R =10,R =20,R =12。 2 3 求电压 U等于多少。(12 分)

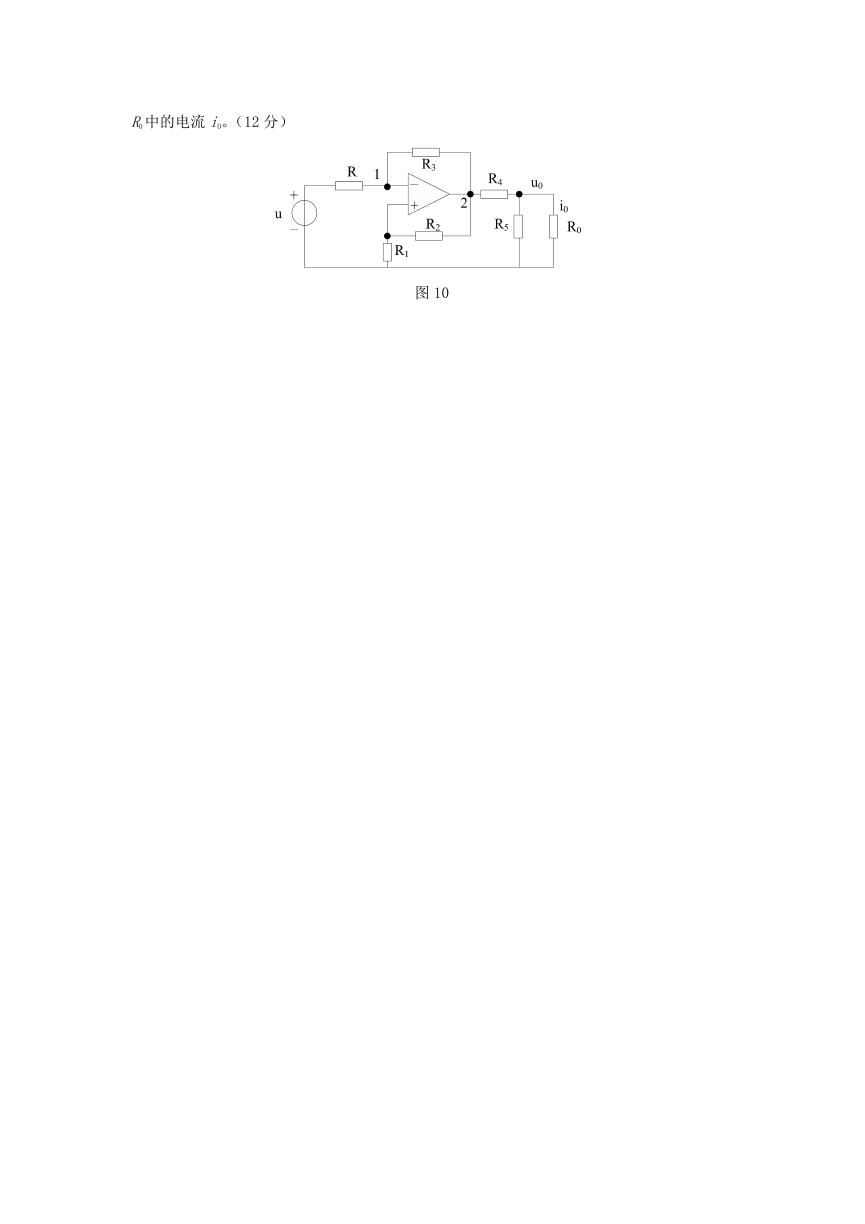

R 2 . + U S - R 1 U + - R 4 . . R 3 . I R 6 . . R 5 图 7 3. 电路如图 8 所示,已知 US1=12V,US2=12V,R1=1Ω,R2=2Ω, R3=2Ω, R4=4Ω,分别求出各 支路电流 I1、I2、I3 和 I4。(12 分) 图 8 4. 在图 9 所示的交流电路中,已知 U=220V,R1=20Ω,R2=20Ω,XL=100Ω,XC=100Ω,试求 电路的总电流。(12 分) 图 9 5. 图 10 为理想运算放大器的电路,设外加的电压源 u以及各电阻值均为已知,试求电阻
R0 中的电流 i0。(12 分) 图 10
